日射计自动直接辐射传感器，适用于光伏太阳跟踪系统气象站 0-5V/RS485

自动直接辐射传感器概述：

来自太阳垂直表面（视角约 0.5°）的辐射和来自太阳周围狭窄天空环的散射辐射的测量称为直接太阳辐射，用自动直接辐射传感器进行测量。

自动直接辐射传感器原理及结构特点：

日射强度计主要由灯筒和自动跟踪装置组成，灯筒内部由七根灯条、内筒、热电堆和干燥剂筒组成，七根灯条的作用是减少内反射、形成仪器的开度角、限制仪器内部空气的湍流。

灯条外侧为内筒，内筒密封灯条与外筒内部的干燥空气，以减少环境温度对热电堆的影响。外筒口部为JGS3石英玻璃片，可透过波长为0.27-3.2μm的辐射光，方便直接测量太阳辐射。筒内装有干燥剂，防止水蒸气凝结。

直接日射强度计的传感元件是光学圆柱体的核心，由快速响应的绕线镀层热电堆组成。传感元件面向太阳的一侧涂有无光泽的黑色涂料，其下方是热电堆的热触点。当阳光照射到热触点上时，温度上升，并与另一侧的冷触点产生温差，从而产生与直接太阳辐射强度成比例的电位。

日射强度计技术参数：

测量范围：0～2000W/m2

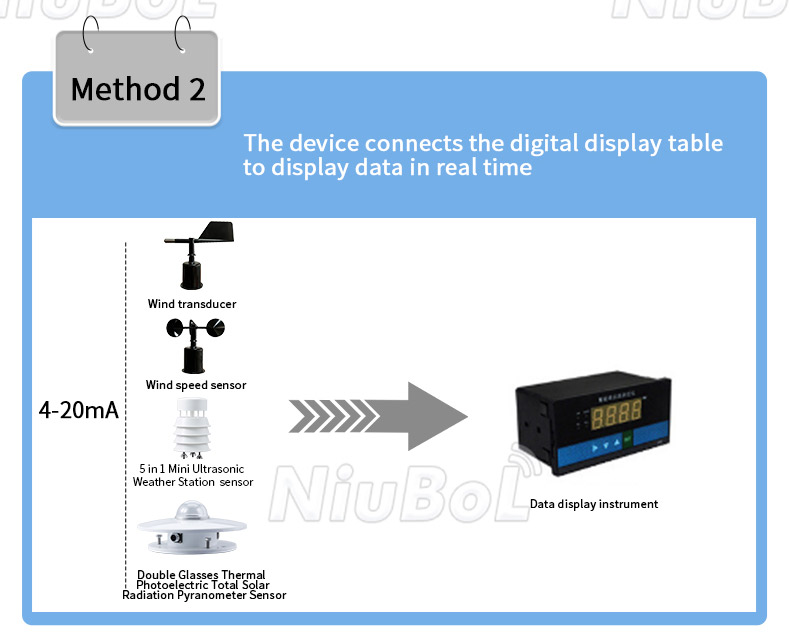

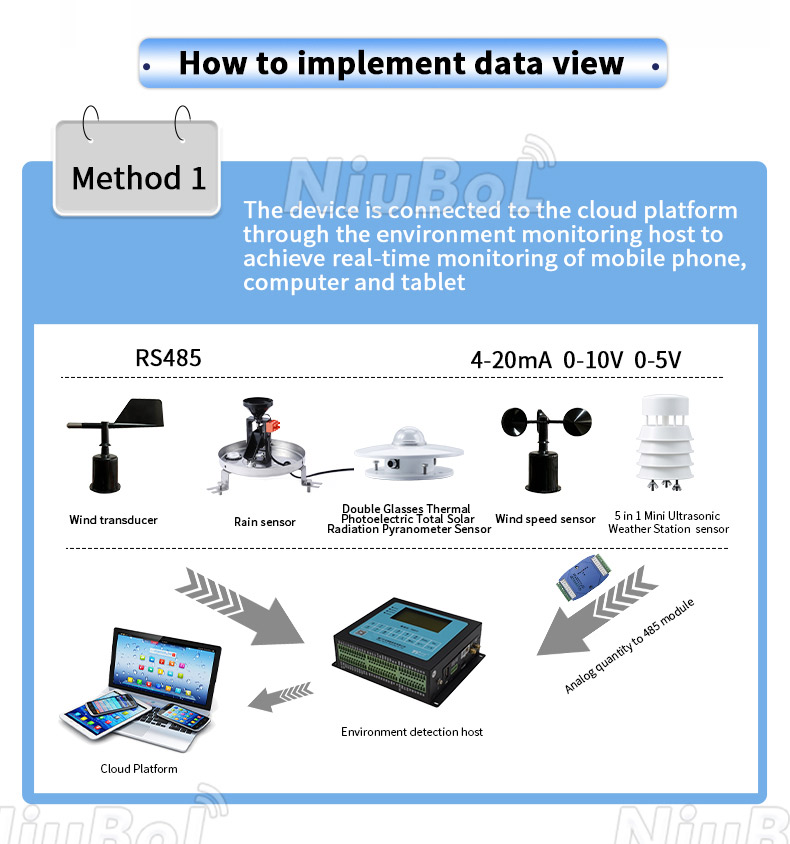

信号输出：0～20mV

测量精度：工作表<5%；标准表<2%

灵敏度：7～14μV∕Wm-2

时间常数：≤15S(99%)

跟踪精度：＜168h±1°

电源：DC12V

输出电压：0-5V

年稳定性：±1%（灵敏度变化率）

工作环境：-45℃～+45℃

仪器线长度：2.5m

开启角度：4°

产品重量：5Kg

产品功耗：50mW

自动直接辐射传感器安装方法：

1、自动直接辐射传感器的安装地点必须保证在所有季节和时间（从日出到日落）内直射阳光不受任何障碍物的影响，如果有障碍物，则在日出和日落方向上障碍物的高度角不得超过5°，并避开烟雾、雾等大气污染严重的地方。

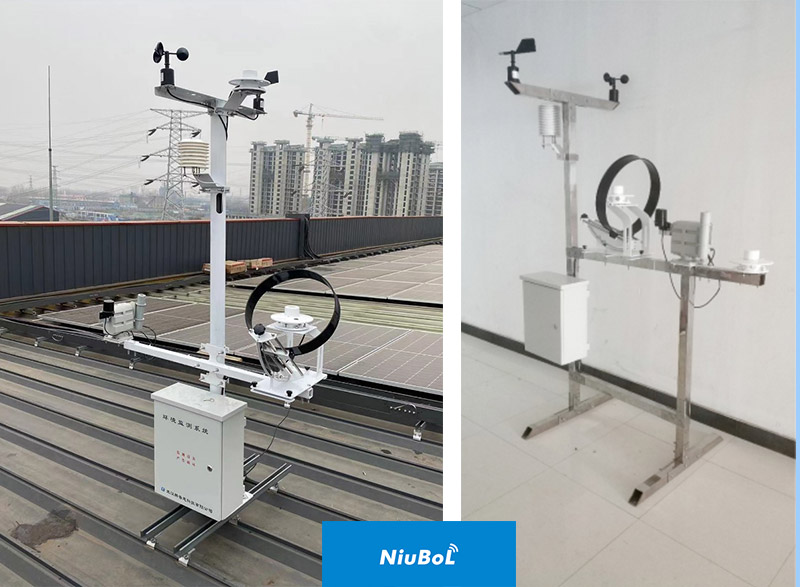

日射计通常与其他日射计一起放置在天文台内，但也可以放置在屋顶露台上。台面应安装牢固，即使受到剧烈冲击和振动（如大风）也不应改变仪器的水平状态。日射计的跟踪精度与安装精度有关。

2、自动跟踪装置两侧对称设置，标有A的一侧为安装智能追踪器的一侧。智能追踪器底部连接处也做了标记，使两个标记箭头指向一致，拧紧对应的四个螺栓即可。

3、另一标记面为直接辐射台（即光筒）安装面，连接方法与智能追逐器相同。

4. 将完成的自动跟踪装置安装到辐射接头支架圆形底座的四个调平螺栓上。（注意：自动跟踪装置的方形底座方向与有北向标记的一侧对齐）。

5、调节光柱上的光点，使光点通过光柱上缘的小孔投射到“十”字光点下缘定位即可。

使用与保养：

1、直接日射强度计与其它日射强度计相比，不仅有灵敏的感应部件，而且要有精确的跟踪，才能获得准确的直接辐射。要一年四季在任何天气条件下保持对太阳的恒定、准确和可靠的跟踪并不容易，因此应遵循严格的操作规程。

2、每天工作开始前应检查光学筒石英玻璃窗的清洁度，如有灰尘或水汽凝结应及时用吸耳球吹净或用软布、光学镜头纸擦拭干净。

3、每月应检查一次工作情况，进行跟踪，及时调整（对光点）。

4、本仪器为精密仪器，严格按照操作规程进行调试，切勿用力过猛，小心轻放，减少震动，以免损坏。

5、日射强度计使用两年以上，其灵敏度必须由制造厂或计量部门重新校准。

结构及工作原理

1、该仪表是采用热电效应原理：传感元件为绕线电镀热电堆，表面涂有高吸光率、高发射率的黑色涂层，其涂层保证了仪表的方位响应和余弦响应的偏差很小。热接点在感应面上，而冷接点位于体内，冷热接点间产生温差电势。进而转换成辐射通量密度。

为了只允许太阳辐射到达感应面，采用了张角为 0.5° 的遮光圆柱。遮光圆柱的 α 角为 10°，内有多层光栅，以减少光的扩散。当与太阳对齐时，太阳光会准确地落在圆柱底部的热电堆感应面上，热电堆引线通过跟踪装置连接到记录器。

安装使用与维护 　

1、将直接辐射仪底板固定在观测平台上，调整水平仪，根据当地纬度确定直接辐射仪纬度盘的纬度位置。 　　

2、根据使用说明书中的时差表（附表二）及当地经度计算当地（真太阳时），将旋钮开关跟踪装置调至确定位置后，再调节回自动跟踪状态。 　　

3.按照使用说明书中的偏角表调整光筒高度。 　　

4.确定底盘的方向，使光筒上的校正光点重合，然后将底盘固定牢固。
