风向传感器是一种从风向箭头获取风向信息,感受外界的风向信息,并将其传送给同轴码盘,同时输出与风向对应数值的物理设备。风向传感器可以测量室外环境下近地面风向,按工作原理可分为光电式、电压式、罗盘式,通常与风速传感器配合使用。风向传感器由风杯、传感器主体、电路模块、传输电缆等器件组成。
产品详情

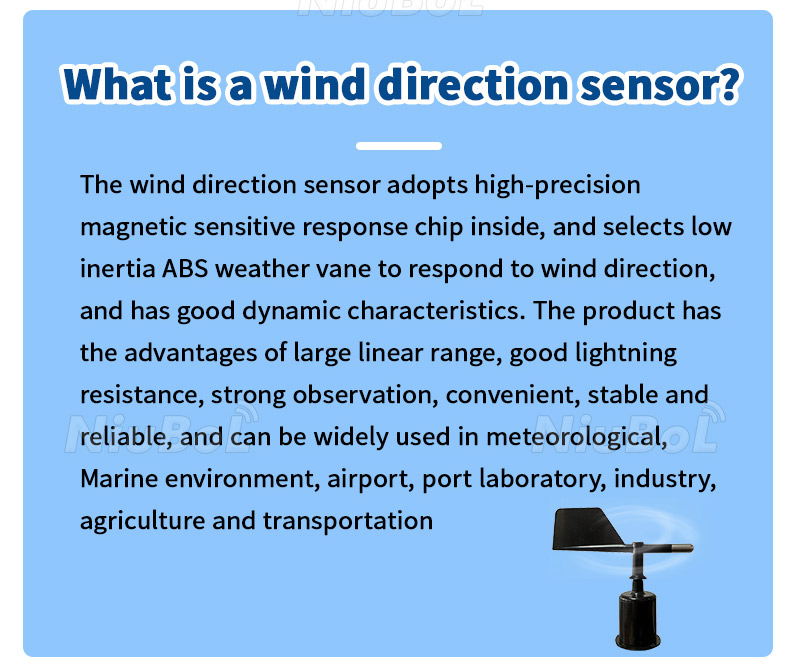

风向传感器是一种从风向箭头获取风向信息,感受外界的风向信息,并将其传送给同轴码盘,同时输出与风向对应数值的物理设备。
风向传感器可以测量室外环境下近地面风向,按工作原理可分为光电式、电压式、罗盘式,通常与风速传感器配合使用。

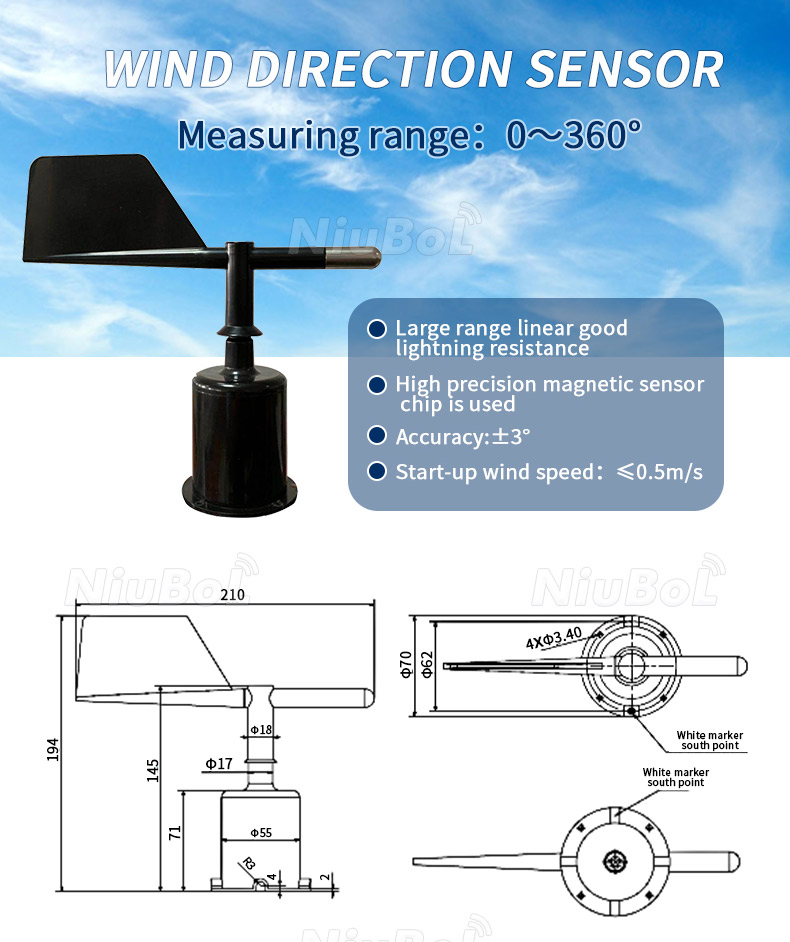

风向传感器由风杯、传感器主体、电路模块、传输电缆等器件组成。
风向传感器的风杯通常采用耐候、高强度、耐腐蚀、防水的金属制成;
传感器主体采用铝镁合金成型,内部电路喷三防漆处理,适应恶劣环境;电路模块具有极其可靠的抗电磁干扰能力和高低压保护能力,可保证主机在-20℃至60℃,湿度10%至95%的环境中正常工作。
风向传感器是通过风向箭的旋转来探测和感受外界风向信息,并传送给同轴码盘,输出相应风向相关值的物理设备。
通常风速传感器主体采用风向标的机械结构,当风向着风向标尾部吹去时,风向标的箭头就会指向风吹来的方向。为了保持对方向的灵敏度,内部也会采用不同的机制来让风速传感器辨别方向。通常有以下三种:
电磁式风速传感器:采用电磁原理设计,由于原理种类较多,所以结构又各异,有些此类传感器已经开始采用陀螺仪芯片或者电子罗盘作为基本元器件,其测量精度得到进一步提高。
光电风向传感器:本风向传感器采用绝对式格雷码盘作为基本元件,并利用特殊定制的编码方式到光电信号的转换原理,可以精确输出相应的风向信息。
电阻式风向传感器:此风向传感器采用类似滑动变阻器的结构,产生的电阻的最大值和最小值标记为360°和0°,当旋转风向标时,滑动变阻器的滑杆会随着顶部风向标一起转动,产生的不同电压变化可以计算出风的角度或方向。
风速传感器是一种常见的传感器,可以连续测量风速和风量(风量=风速x截面积)。
风速传感器大致分为机械式(主要有螺旋桨式、风杯式)风速传感器、热风式风速传感器、皮托管风速传感器和基于声学原理的超声波风速传感器。
风向传感器功能特性

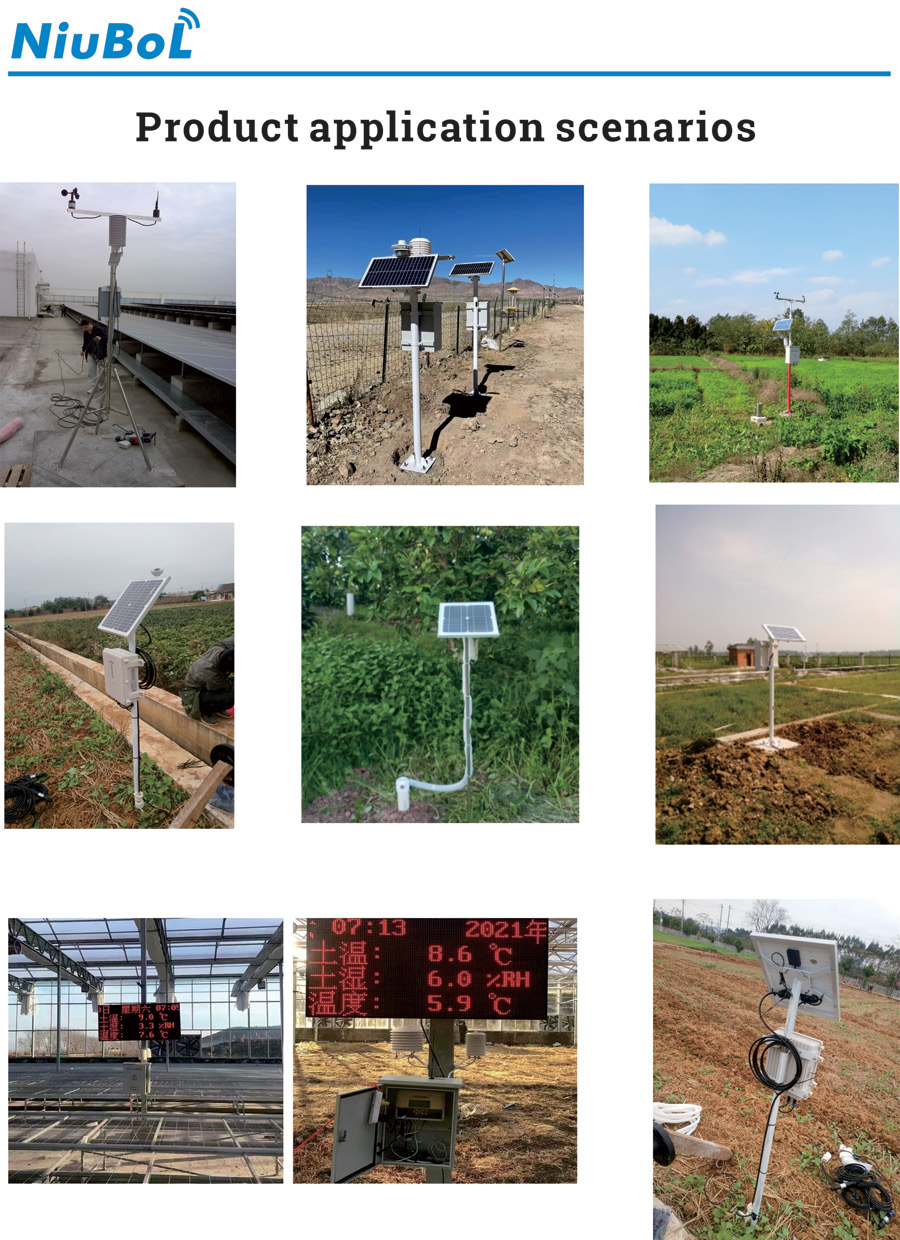

风向传感器是用于测量风向水平方向的专业气象仪器。其内部采用霍尔角度传感器,并选用低惯性轻金属风向标响应风向,当风向变化时,尾部通过轴杆转动带动铁芯磁铁转动,从而在输出端产生变化的电压信号。可测量从北向北0-360度自然界的风向,具有极高的性价比,可广泛应用于气象、海洋、环境、机场、农港、实验室、工农业及交通运输等领域。
