当前天气和能见度传感器

当前天气和能见度传感器概述

气象能见度传感器提供与气象能见度相关的测量，该传感器基于气溶胶前向散射原理设计，是继透射式能见度仪之后发展起来的新一代气象能见度监测设备，可广泛应用于气象站、远程自动气象站及机场、高速公路、航空公司、大型船舶等交通运输部门。

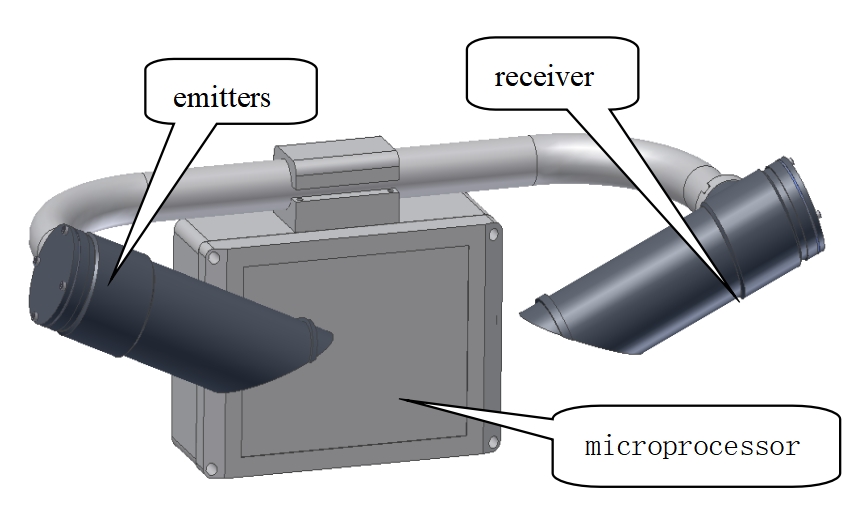

现时天气及能见度传感器（能见度传感器）由光发射器、光接收器及微处理控制器等主要部件组成。发射器发射红外脉冲光，接收器同时检测大气中气溶胶粒子前向散射产生的脉冲光强度，所有测量信息由微处理控制器采集并通过特殊的数学建模算法转换成气象光学距离（MOR）。

正面视图

现时气象能见度传感器需配备DC12V电源及三线制RS485通讯线，仪器通过通讯接口将气象能见度值及状态信息发送到监控中心上位机。

可视化仪器提供了多组内置命令，用于配置系统参数和控制系统的多项功能。在组装和维护过程中，需要使用显示终端检查系统参数，并可能用于更改参数值。

当前天气和能见度传感器的工作原理

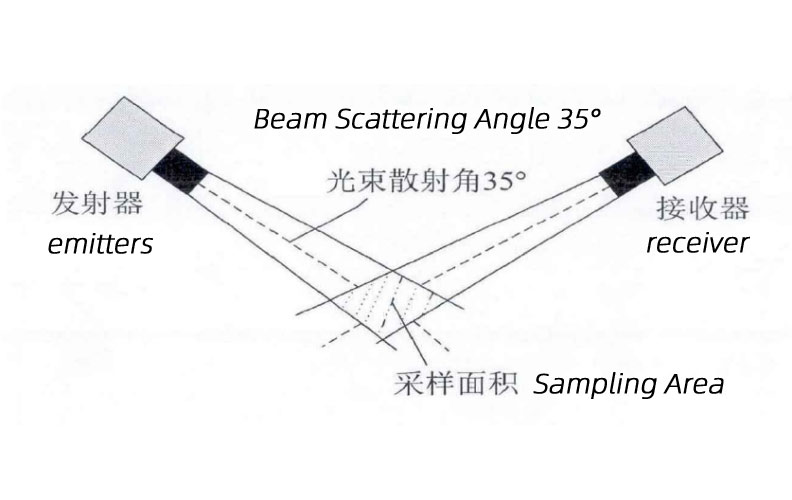

当前天气能见度传感器具备前向散射仪的所有性能特点，是通过测量小于90度采样区内悬浮颗粒发射的前向散射光来实现的；能见度仪的采样区由发射器的发射光路和接收器的接收光路的交点决定。显然，它与透射仪测量的总消光系数不同，前向散射仪只测量某一角度的散射系数，即靠近中心前向散射角的较窄的散射角。

人们普遍认为，计算白天和夜间的能见度需要测量总消光系数，而不是角度散射系数，因此需要表明，在一定条件下，角度散射系数与总大气消光系数成一定的比例，总大气消光系数由整个范围内的散射和吸收光线的总和组成。

在能见度小于 100 公里的测量中，雾、烟、霾、灰尘或沙子等悬浮颗粒以及各种类型的降水决定了可见光和近可见光的大气消光，只有在 100 公里以上的距离，分子物质的散射才会发挥作用；悬浮颗粒和降水的吸收与它们的散射相比可以忽略不计。出于这些原因，总散射系数可以等于能见度小于 100 公里时的总消光系数。

能见度传感器技术参数

能见度传感器仪器特点：

1.结构特点：能见度仪采用一体化结构设计，结构紧凑小巧，传感器体积和重量很小，包装、储运、安装方便，也可作为便携式仪器使用；独特的双散射接收机结构设计，将太阳等杂散光干扰降低到最低限度。

2、发射、接收窗口镜片均经过特殊的防尘、防霉镀膜处理，大大减少了自然环境中灰尘积累的厚度和速度，也减少了受盐雾、油污污染的机会。

3、仪器结构材料为优质硬质铝及316不锈钢，表面阳极氧化钝化处理，多道油漆防护；所有螺钉均选用耐腐蚀不锈钢螺钉；机壳内部采用密封设计，达到IP65防护等级，具备沿海气候适应能力。

4、仪器功耗极低，小于1W，可适应蓄电池或太阳能电池板供电的供电工作方式。直流12VDC供电，方便系统集成。

5、仪器采集器设计时注重长期运行的稳定性，内置看门狗电路，经过长时间的考验，使仪器工作稳定可靠。

6、实时数据显示：传感器每60秒可输出一系列数字信息，信息可以通过被动招募的方式输出。

7、仪器直流电源电路具有防反接及自恢复保险双重设计，即使用户误操作，也不会导致仪器电路板烧毁，无需更换保险丝，重新正确操作后即可恢复正常。

8、仪器的通讯接口芯片具有15KV防静电保护，可以最大限度的保护电路在用户接线操作过程中不受人体静电的危害。

9、仪器具有防雷措施，仪器的通讯接口、电源接口均有防雷设计，可最大限度减少雷击损害。
