液位传感器工作原理

液位传感器是一种监测液体高度的设备，广泛应用于工业、环保、水文等许多领域。它通过各种物理原理将液体高度信息转换成电信号或数字信号，用于记录、控制或监测。

液位传感器分为以下几种类型：

1、浮子式液位传感器：利用浮子在液体中上下浮动来测量液位，浮子随液位的变化而移动，通过机械装置将此运动转换成电信号输出。

2.电容式液位传感器：通过测量液体和传感器之间的电容差来确定液位。液位的变化会导致电容值的变化，通过测量这些变化来确定液位。

3、压阻式液位传感器：基于液体静水压力的原理，将液体的静水压力转换成电信号，传感器内部的敏感元件感受液体压力，产生与液位高度成比例的电信号。

液位传感器又可分为接触式和非接触式两大类：

- 接触式液位传感器：如浮子式、浮球式、静水式等，该类传感器直接与被测量液体接触，通过物理量的变化来测量液位。

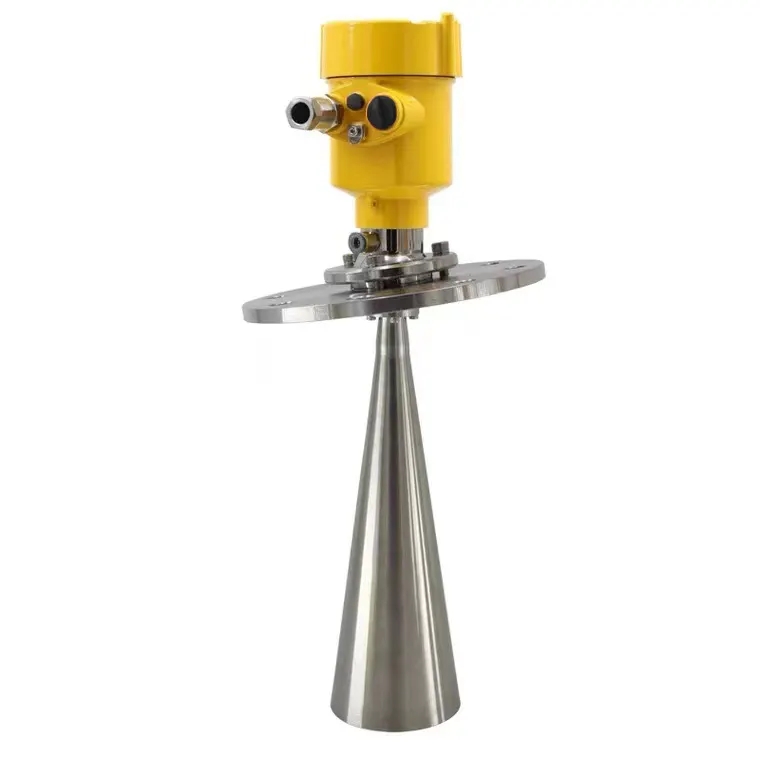

- 非接触式液位传感器：如超声波液位传感器、雷达液位传感器，它们不直接与液体接触，而是通过发射声波或电磁波并接收其反射信号来测量液位。

液位传感器的工作原理：

液位传感器的工作原理根据其类型和具体实现而有所不同，但可以分为几个主要类别：静水式、浮子式、电容式、超声波式和光学式。以下是这些类型的液位传感器的基本工作原理：

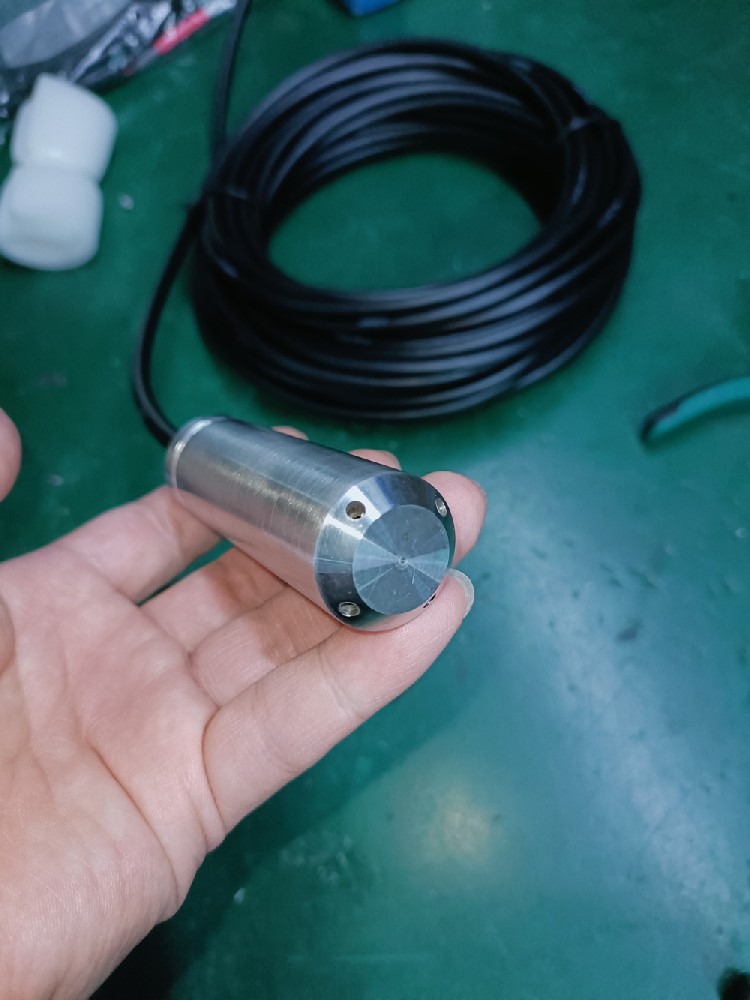

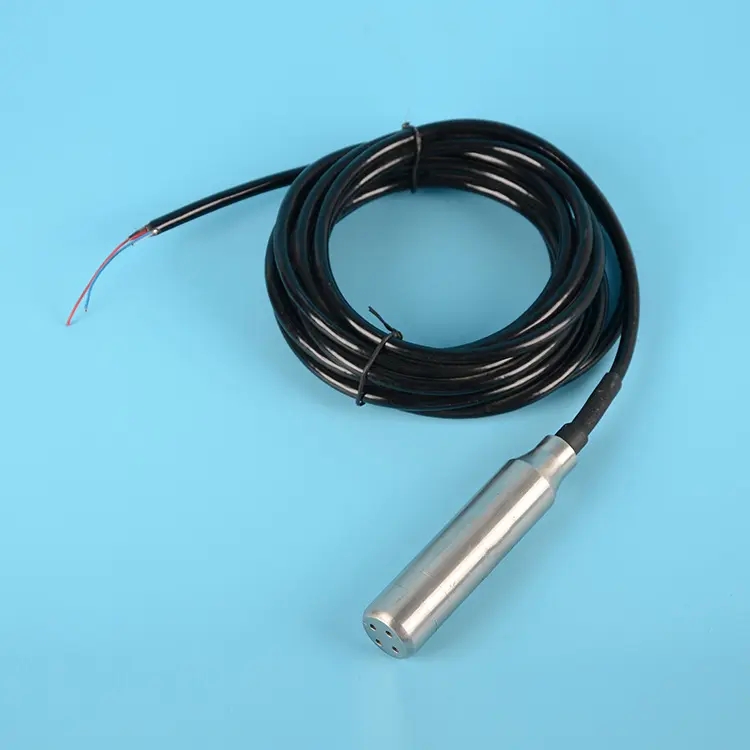

1.静水液位传感器

静压式液位传感器的工作原理是液体的静压力与液体的高度成正比。当将液位变送器（传感器）放入被测液体一定深度时，传感器液面的压力可由公式计算出来，该压力与液体的密度、重力加速度以及变送器插入液体的深度有关。传感器通过导气不锈钢将液体的压力引入正压室，同时将液面的大气压力接通传感器的负压室，以抵消传感器后面的大气压力，从而测得液体的准确静压力。此压力信号经转换、补偿后为电流信号（如4-20mA）输出，用来指示液位的高度。

2.浮子式液位传感器

浮子式液位传感器是利用浮子随液位升降的原理来检测液位的。浮子上通常装有磁性材料或电子元件，当浮子随液位变化而上下浮动时，会驱动其内部的磁性材料或电子元件产生相应的信号变化。这些信号变化经过处理后，可以转换为液位的指示。浮子式液位传感器具有结构简单、可靠性高的特点。

3.电容式液位传感器

电容式液位传感器是利用测量介质与传感器探头之间电容值的变化来检测液位的。当液位上升时，测量介质与探头之间的介电常数发生变化，导致电容值发生变化。这种电容值的变化经过电路转换和补偿，指示出液位的高度。电容式液位传感器具有非接触测量、精度高、可靠性好的特点。

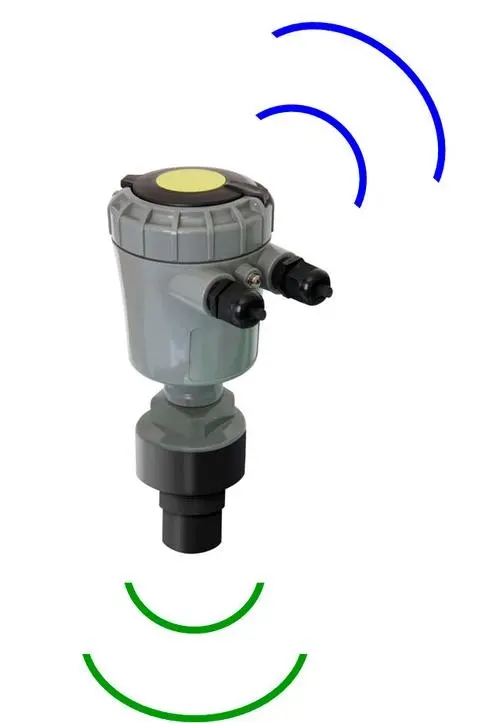

4.超声波液位传感器

超声波液位传感器通过向液面发射超声波脉冲，接收其反射波来测量液位。传感器发射超声波脉冲，经过一定的时间后接收反射波，这个时间差正比于液位到传感器的距离。这个时间差正比于液面到传感器的距离。通过测量这个时间差并计算，就可以得到液位的高度。超声波液位传感器的特点是非接触测量，测量范围广，精度高。

5.光学液位传感器

光学液位传感器利用光在液体和空气界面的反射或折射原理来检测液位。传感器向材料表面发射光束，并通过光电管或其他组件记录从表面反射或折射的光。根据光的变化来确定液位的高度。光学液位传感器具有响应时间快、精度高的特点。

如何选择液位传感器？

选择合适的液位传感器是一个需要考虑许多因素的过程。以下是一些关键步骤和注意事项，可帮助您选择合适的液位传感器：

1.确定测量要求：

   - 测量介质：被测液体的类型（例如水、油、酸碱溶液等）。

   - 测量范围：液体的最大和最小测量高度。

   - 测量精度：所需的测量精度或分辨率。

2.环境条件：

   - 温度：传感器运行的环境温度。

   - 压力：液体所在容器内的压力。

   - 腐蚀性：液体是否具有腐蚀性，是否需要采用特殊材料制成的传感器。

3.传感器类型：

   - 接触式和非接触式：根据是否需要直接接触液体来选择。

   - 浮子式、电容式、超声波式等：根据不同的工作原理和应用场景进行选择。

4.输出信号：

   - 模拟信号（如4-20mA）或数字信号（如RS485、I2C）：根据控制系统和监控设备的需要选择。

5.安装方法：

   - 侧面安装、顶部安装或底部安装：根据集装箱结构和安装空间选择。

6.电源要求：

   -确认传感器的工作电压和功耗，确保现场能提供稳定的电源。

7.认证及标准：

   - 选择符合相关行业标准和认证的传感器，以确保质量和安全。

8.预算及维护：

   -考虑传感器的购买成本和维护成本。

9.供应商及售后服务：

   - 选择信誉良好的供应商并考虑他们的技术支持和售后服务。

通过上述步骤，您可以筛选出符合您特定需求的液位传感器，并且最好在做出最终决定之前进行现场测试或咨询专业人士。

综上所述，液位传感器的工作原理多种多样，但都是基于某种物理量的变化来检测液位的高度。在实际应用中，每种液位传感器都有其特定的应用场景和优势。在选择时，需要考虑液体特性、测量范围、精度要求、环境条件等因素，以便选择合适类型的液位传感器。
