如何读取土壤湿度传感器？

什么是土壤湿度传感器？

土壤水分传感器又称土壤水分含量传感器，是一种专门测量土壤相对含水量的设备。它广泛应用于农业灌溉、林业防护、节水农业、温室大棚、花卉蔬菜种植、草原牧场管理、土壤快照、植物栽培、科学实验等领域。土壤水分传感器通过测量土壤的某些物理参数，如介电常数、电阻或电容，间接确定土壤的水分状况。

土壤湿度传感器工作原理

土壤湿度传感器的运行原理通常基于以下技术：

1. 电阻式传感器：通过测量土壤对电流的阻抗来估计水分含量。当土壤干燥时，电阻较高；当土壤潮湿时，电阻较低。

2. 电容式传感器：测量土壤介电常数的变化。水分含量的变化会导致介电常数的变化，因此可以通过测量电容来估算水分含量。

3. 频域反射 (FDR) 传感器：与电容式传感器类似，它们通过测量传感器和土壤之间的介电常数来确定水分含量。传感器发射特定频率的电磁波，当电磁波穿过土壤时，它会受到水分的影响，从而改变返回波的频率。

4. 时域反射 (TDR) 传感器：通过测量电磁波传播通过传感器探头所需的时间来确定土壤湿度。波在含有水分的土壤中传播速度较慢，因此传播时间与土壤水分含量有关。

如何读取土壤湿度传感器？

读取土壤湿度传感器的方法通常取决于传感器的输出类型（模拟或数字信号）和使用的读取设备（例如微控制器、数据采集器等）。以下是一些常见的读取方法：

1.模拟传感器：

   - 电压或电流输出：使用具有多个模拟输入的数据记录器或微控制器读取传感器的输出。例如，0-5V 电压信号可直接连接到微控制器的 ADC（模拟数字转换器）输入端口。

   - 通过万用表：如果传感器输出是电压信号，则可以使用万用表直接测量电压值，然后根据传感器的校准曲线将其转换为土壤湿度值。

2.数字传感器：

   - I2C 或 SPI 接口：对于具有数字通信接口的传感器，可以使用支持相应协议的微控制器读取数据。这通常涉及编写代码来初始化传感器、配置参数和读取数据。

   - 数据记录器：一些数据记录器设备可以直接与数字传感器通信，而无需额外的微控制器编程。

3.直读：

   - LCD 显示屏：一些传感器配备 LCD 显示屏，可以直接从屏幕上读取土壤湿度值。

   - 手机应用程序：对于支持蓝牙或Wi-Fi的智能传感器，可以通过专用的手机应用程序读取数据。

4.使用数据收集器：

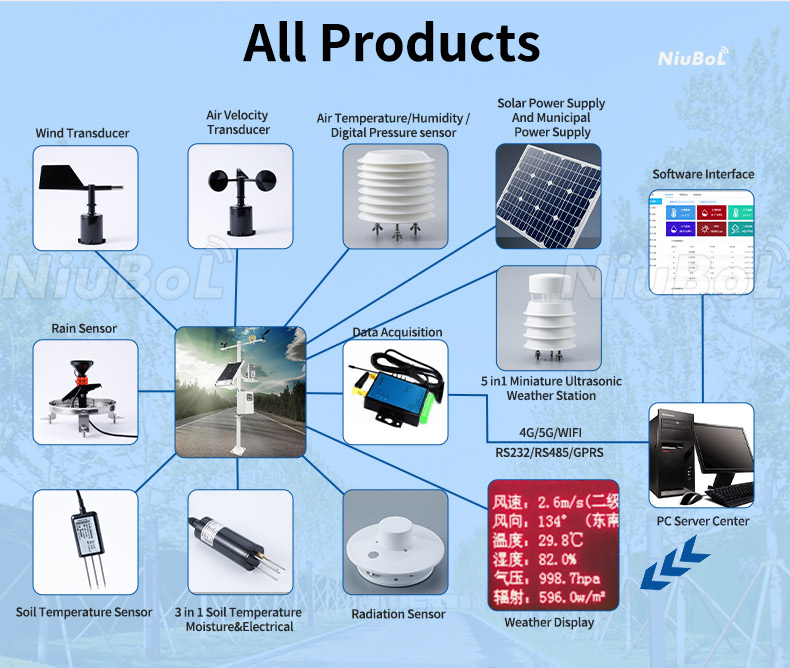

对于需要连接计算机或远程监控系统的情况，可以使用数据收集器从土壤湿度传感器读取数据。

数据采集器通常具有多个输入通道，可以同时从多个传感器读取数据，并通过有线或无线的方式将数据传输到计算机或云服务器。

读取土壤湿度传感器的一般步骤：

从土壤湿度传感器读取数据通常需要连接到读取设备，例如微控制器（例如 Arduino）、数据记录器或专用读数仪。以下是读取土壤湿度传感器的一般步骤：

1、连接传感器：将土壤湿度传感器的输出连接到读出设备的输入。对于具有模拟输出的传感器，通常连接到设备的模拟输入引脚；对于具有数字输出的传感器，则连接到数字输入引脚。

2. 初始化读出设备：如果使用微控制器，则需要编写程序来初始化传感器读数。这可能包括设置引脚模式、配置 ADC（模数转换器）等。

3、读取数据：执行读取命令，从传感器获取数据。对于模拟输出的传感器，读数是一个电压值，需要通过电压转湿度公式计算得出；对于数字输出的传感器，读数是一个数字信号，可以直接表示湿度值。

4. 处理和显示数据：对读数进行处理，转换为百分比湿度或其他形式的湿度表示，并显示在显示器上或存储在数据记录器中。

5.校准：为了提高读数的准确性，可能需要校准传感器。校准过程通常包括在已知湿度条件下测量传感器的输出，并调整读数装置的转换方程以匹配实际湿度。

无论使用何种方法，读取土壤湿度传感器时都需要牢记以下几点：

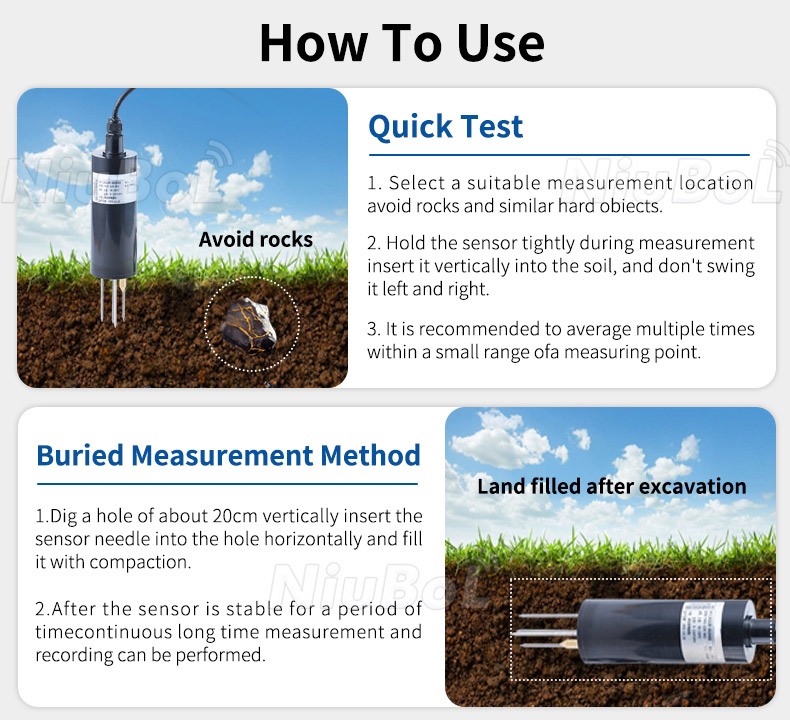

确保传感器安装在正确的位置，以代表要监测区域的土壤湿度条件。

定期校准传感器以确保测量的准确性。

根据传感器的特性和应用要求选择合适的读数方法和设备。

总结：

读取传感器时，需要参考传感器的用户手册，了解如何正确连接传感器、校准传感器（如果需要）以及如何解释输出信号。确保传感器的电源线和信号线正确，并且已根据制造商的指导正确安装和校准传感器。
