自动灌溉系统使用哪种土壤湿度传感器？

什么是自动灌溉系统？

自动灌溉系统是一种利用先进的控制技术和传感器来管理和分配水的系统，无需人工干预即可自动灌溉。这种类型的系统通常用于农业、园林绿化、高尔夫球场、体育场和其他需要定期灌溉的情况。以下是自动灌溉系统的主要组件和功能：

 自动灌溉系统的主要组成部分

1.传感器：

-土壤湿度传感器：用于监测土壤中的水分含量。

- 降雨传感器：用于监测降雨量。

- 温度传感器：用于监测空气温度。

-风速和风向传感器：用于监测风速和风向。

- 光传感器：用于监测光强度。

- EC电导率传感器：用于监测土壤溶液的电导率，反映土壤盐分含量。

- 液位变送器：用于监测水池或水箱的液位。

- 压力传感器：监测灌溉系统中的水压。

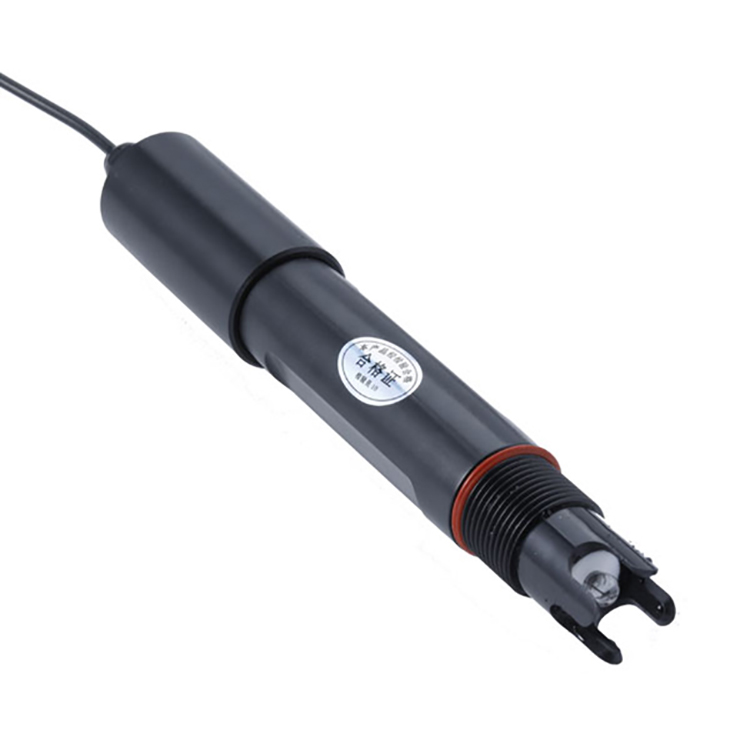

-土壤 pH 传感器：用于测量土壤酸度和碱度的传感器

自动灌溉系统 传感器

风速计风速传感器	风向传感器	翻斗式雨量计传感器	蒸发传感器	日照时长传感器
大气温度湿度气压传感器	超声波风速风向传感器	五合一超声波气象站传感器	7 合 1超声波气象站传感器	水位传感器
二氧化碳传感器（CO2传感器）	土壤 pH 传感器	三合一土壤温度湿度 EC 传感器	照度传感器	土壤湿度温度传感器

2.控制单元：

   - 是系统的“大脑”，负责接收传感器数据，按照预先设定的程序和逻辑控制灌溉运行。

   - 通常包括中央处理器、存储器和输入/输出接口。

3.执行机制：

   - 阀门：用来控制水流的开关。

   - 水泵：用于输送水。

   - 洒水器：用于喷水。

   - 滴灌管：用于滴灌。

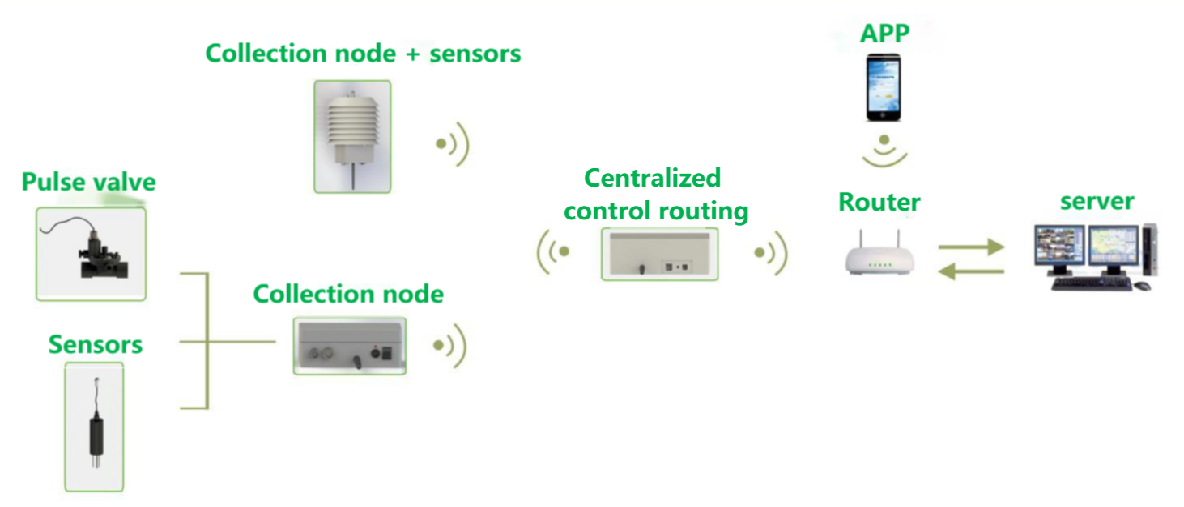

4.通讯网络：

   - 连接传感器、控制单元和执行器，可以是有线的，也可以是无线的。

   - 常见的无线技术包括4G、5G、Zigbee、LoRa、Wi-Fi等。

5.软件/用户界面：

   - 允许用户设置灌溉计划、查看系统状态、调整参数等。

   - 这可以是本地触摸屏界面或远程手机应用程序。

 自动灌溉系统的特点

1.自动化：系统可以根据土壤和环境条件自动启动或停止灌溉。

2. 准确性：传感器的精确监测可确保农作物获得适量的水，避免灌溉过度或不足。

3.节约资源：减少水浪费，提高用水效率。

4.灵活性：可以针对不同作物和土壤类型设置不同的灌溉时间表。

5.便捷性：用户可以通过遥控器或预设程序管理灌溉，减少人工劳动。

6. 可扩展性：系统通常可以轻松扩展以满足更大面积的灌溉需求。

 自动灌溉系统的工作原理

1.监测阶段：

   - 传感器持续监测土壤湿度、降雨量、空气温度、风速和光照等环境因素。

   - 当土壤湿度低于设定的阈值时，传感器将信息发送给控制单元。

2.决策阶段：

   - 控制单元分析传感器数据并将其与其他因素（例如天气预报、作物需水量等）相结合，以决定是否灌溉。

   - 如果需要灌溉，系统会计算所需的灌溉量。

3.执行阶段：

   - 控制单元向灌溉设备发送启动信号。

   - 灌溉设备（如喷头、滴灌管、水泵等）开始工作，按照预先设定的灌溉时间表进行灌溉。

4.反馈调整阶段：

   - 在灌溉过程中，传感器持续监测土壤湿度，并实时将数据反馈给控制单元。

   - 控制单元根据反馈调整灌溉设备的工作状态，确保灌溉均匀，不会过度。

5.记录及优化阶段：

   - 灌溉完成后，系统记录本次灌溉的相关数据。

   - 通过分析这些数据，可以优化灌溉策略，实现更高效、节约用水。

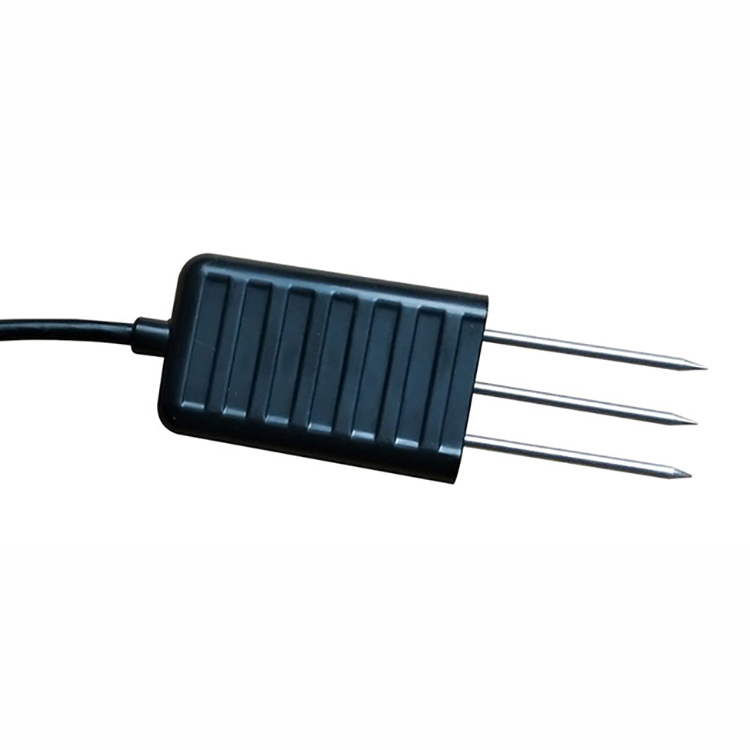

自动灌溉系统中  常用的土壤湿度传感器

1.电容式土壤湿度传感器：

   - 原理：通过测量土壤介电常数的变化来确定土壤水分。水的介电常数远大于干土壤的介电常数，因此传感器的电容值随着土壤中水分的增加而增大。

   - 特点：灵敏度高、响应速度快、测量范围宽、适应性强。

   - 应用场景：广泛应用于各种自动灌溉系统，特别适合需要高性价比的场合。

2.电阻式土壤湿度传感器：

   - 原理：利用土壤电导率的变化来测量土壤水分含量。当土壤中的水分增加时，土壤的电阻值会下降。

   - 特点：结构简单，价格低廉，易于维护，但对土壤类型和盐分含量较敏感。

   - 场景：适用于预算有限的小型园艺项目。

3.时间域反射（TDR）土壤湿度传感器：

   - 原理：通过测量电磁波在土壤中的传播时间来测定土壤含水量。电磁波的传播速度受土壤湿度的影响。

   - 特点：测量精度高，受土壤质地和类型不敏感，但价格较昂贵，需要专门的校准和维护。

   - 适用场景：适用于对测量精度要求严格或对土壤质地和类型适应性较高的农业生产场景。

4.频域反射（FDR）土壤湿度传感器：

   - 原理：利用电磁波在土壤中的频率响应，测量介电常数，从而计算出土壤含水量。

   - 特点：成本相对较低，测量速度快，探头形状灵活，适合多深度同时测量。

   - 场景：适用于大多数自动灌溉系统，特别适合需要快速测量和多深度监测的应用。

 选择自动灌溉系统传感器的注意事项

1.精度：不同的传感器具有不同的测量精度，应根据具体需要选用。

2.稳定性和耐用性：农业生产环境复杂多变，传感器需要具有良好的稳定性和耐用性。

3.维护成本：一些传感器可能需要定期校准或更换零件，这会增加运行成本。4.系统集成：传感器的选择应根据具体需求而定。

4.系统集成：选择传感器时，还需要考虑它与其他灌溉系统组件的兼容性以及集成的难易程度。

5. 预算：不同传感器的价格差异很大，在选择传感器时应考虑系统的整体预算。

 自动灌溉系统应用实例

假设在某现代化农业园区，需要安装一套自动灌溉系统来管理多个温室和田地的灌溉需求，具体步骤如下：

1.安装传感器：

   - 在每个温室和田地中选择有代表性的位置安装电容式土壤湿度传感器和温度传感器。

   -在公园入口处安装了 降雨传感器和天气传感器。

2.数据采集：

   - 传感器通过无线网络（例如4G/5G）将数据传输到中央控制单元。

3.数据处理：

   - 中央控制单元处理接收到的数据并设置土壤湿度阈值（例如，当土壤湿度低于 30% 时开始灌溉）。

4. 决策：

   - 控制单元结合传感器数据和天气预报来决定是否需要灌溉以及灌溉量。

5. 灌溉启动：

   - 当土壤湿度低于设定的阈值时，控制单元向灌溉设备发送启动信号，打开阀门并启动泵。

6.灌溉控制：

   - 系统根据传感器的实时反馈调整灌溉时间和流速，以确保向土壤施加适量的水。

7.灌溉结束：

   - 一旦土壤湿度达到预先设定的上限值或灌溉时间达到预先设定的值，系统将自动关闭灌溉设备。

8.数据记录与反馈：

   - 系统记录每次灌溉的日期、时间、持续时间和用水量。

   - 通过分析这些数据，可以优化灌溉策略，实现更高效、节约用水。

 概括

自动灌溉系统集成多种传感器和先进的控制技术，实现对灌溉过程的精确监测和自动控制，不仅能提高灌溉效率、减少水资源浪费，还能提高农作物的产量和品质。选择合适的传感器和系统组件，结合具体的农业生产需求，可以实现高效智能的灌溉管理。
