水位传感器如何工作？

水位传感器

水位传感器是一种能将测量点的水位参数实时转换成相应电信号的仪表，广泛应用于水利、环保、工业控制及自动化等领域。下面就水位传感器的分类及其工作原理进行详细的分析。下面就水位传感器的分类及工作原理进行详细的分析。

水位传感器分类及工作原理

浮子式水位传感器

   - 工作原理：利用浮子随水位而动，来检测水位的变化。浮子通常连接一个机械臂，机械臂连接开关或编码器。当水位变化时，浮子的位置发生变化，从而触发开关或改变编码器的位置，从而发出信号。

   - 应用场景：适用于家庭用水管理，水箱水位监测等。

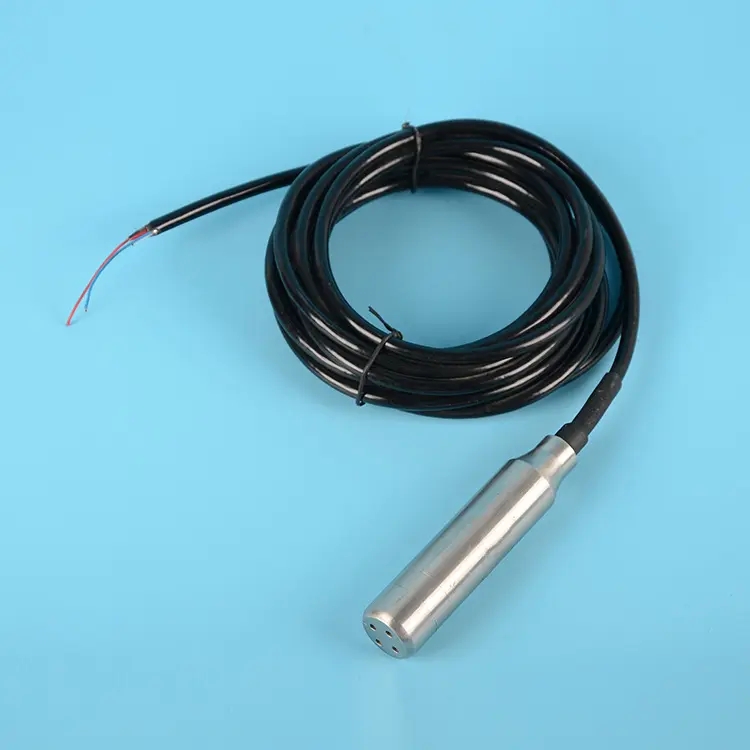

2.压力水位传感器

   - 压力式水位传感器工作原理：基于静水力学原理，即水下某点的压力与该点上方水柱的高度成正比。该类传感器通常安装在水底或容器底部，通过测量压力来计算水位。

   - 应用场景：适用于深井、海洋监测、工业水处理系统等。

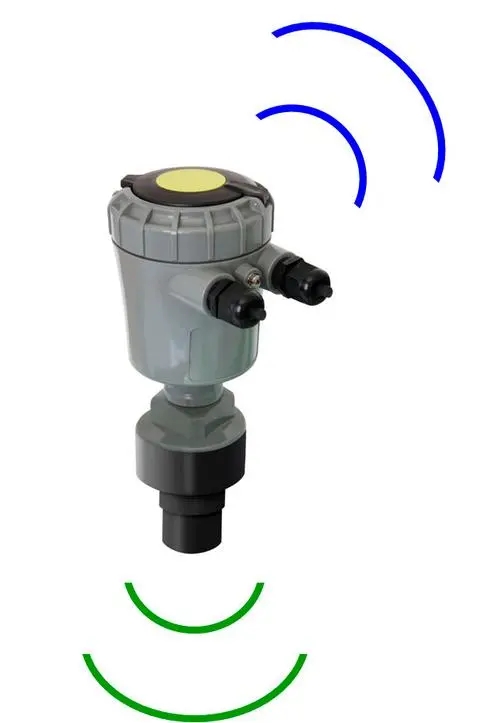

3.超声波水位传感器

   - 超声波水位传感器工作原理：利用超声波脉冲从发射到接收的时间差来测量水位。传感器发出超声波脉冲，当这些脉冲遇到水面时会被反射回来，传感器接收到反射波后，根据时间差来计算距离，进而测得水位。

   - 超声波水位传感器优点：

     - 非接触式测量：避免传感器长期接触水而可能产生的腐蚀、污染或物理损坏。

     - 高精度、高稳定性：在理想条件下，可以达到很高的测量精度，通常为±0.2mm，适用于需要精确控制的场合。

     - 适应性强：能在夜间、黑暗或光线不足的环境下工作，并且不受大多数环境因素（如灰尘、湿度）的干扰。

     - 应用范围广泛：适用于测量高温、有毒或挥发性液体，并可监测大范围的液位变化。

     - 易于维护：由于没有与液体直接接触的部件，因此维护要求降低并延长使用寿命。

     - 安装灵活：可安装在容器顶部，无需穿透容器，减少了安装的复杂性和对容器结构的依赖。

   - 应用场景：适用于河流、湖泊、水库、工业储罐等。

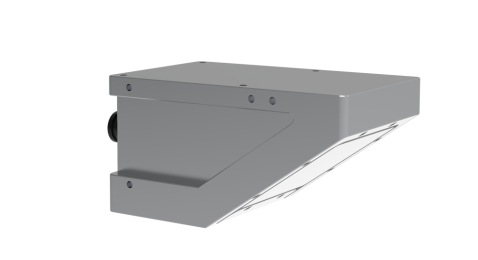

4.雷达水位传感器

   - 雷达水位传感器工作原理：与超声波传感器类似，但用电磁波代替声波。雷达传感器将微波信号发射到水面，然后接收反射回来的信号，通过计算发射和接收信号的时间差来确定水位。

   - 雷达水位传感器优点：

     - 高精度：适用于对精度要求极高的场合。

     - 非接触式测量：避免传感器与液体直接接触。

     - 适应恶劣环境：适合极端天气条件和高污染环境。

   - 应用场景：适用于河流、湖泊、水库、工业储罐等。

5.电容式水位传感器

   - 工作原理：基于电容变化的原理，当水位发生变化时，两导电板之间的介质（空气或水）发生变化，导致电容量发生变化。通过测量这种电容变化量，可以间接测量水位。

   - 电容式水位传感器优点：

     - 结构简单：易于安装和维护。

     -适应多种液体：可适用于不同介电常数的液体。

   - 应用场景：适用于储罐、油罐、水处理系统等。

6.光电水位传感器

   - 工作原理：利用光发射器和接收器来检测水位，当水位达到一定高度时，光线会被遮挡或折射，接收器无法探测或只能接收到微弱的光信号，从而判断水位。

   - 优势：

     - 非接触式测量：避免传感器与液体直接接触。

     - 响应速度快：适合需要快速响应的场合。

   - 应用场景：适用于家庭用水管理、工业液位监测等。

7.电阻式水位传感器

   - 工作原理：利用水的电导率来测量水位，当水位上升时，两电极间的电阻减小，反之则增大，通过测量电阻的变化来测定水位。

   - 优势：

     - 成本低廉：适用于对成本要求较低的场合。

     - 结构简单：易于安装和维护。

   - 应用场景：适用于家庭用水管理、工业液位监测等。

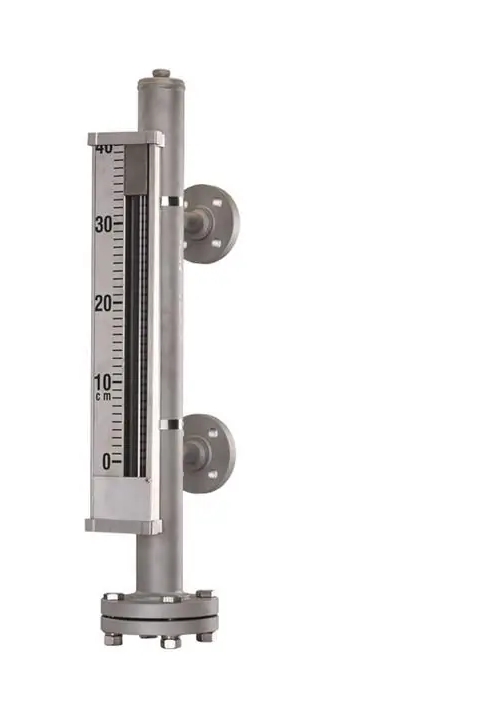

8.磁性水位传感器

   - 工作原理：利用磁性浮子随水位的变化，与外接磁性开关或磁致伸缩材料相互作用，引发电信号的变化。

   - 优势：

     - 高可靠性：适合长时间稳定运行。

     - 非接触式测量：避免传感器与液体直接接触。

   - 应用场景：适用于储罐、油罐、水处理系统等。

9.阻抗式水位传感器

   - 工作原理：通过测量探头与液体接触时电阻的变化来判断水位，液体的电导率影响电阻值，从而反映水位。

   - 优势：

     - 低成本：适合低成本的要求。

     - 结构简单：易于安装和维护。

   - 应用场景：适用于家庭水务管理、工业水位监控等。

10 电感磁致伸缩液位计

    - 工作原理：利用电磁感应或磁性材料在磁场中的位置变化来检测水位，适合特定的工业应用。

    - 优势：

      - 高精度：适用于需要高精度测量的场合。

      - 非接触式测量：避免传感器与液体直接接触。

    - 应用场景：适用于工业储罐，油罐等。

11.伺服水位传感器

    - 工作原理：通过电动探头或浮标间接测量水位，并实时反馈位置信息。

    - 优势：

      - 精度高：适用于需要高精度测量的场合。

      - 适应性强：可适用于多种液体和环境条件。

    - 应用场景：适用于工业储罐，油罐等。

 超声波水位传感器的优点

超声波水位传感器与其他类型的水位传感器相比，具有以下显著优势：

1.非接触测量：

   - 通过发射和接收声波来测量距离，无需直接接触液体，避免了传感器因长期浸泡而损坏的问题，适用于腐蚀性或肮脏液体的测量。

2.高精度、高稳定性：

   - 在理想条件下，可以达到较高的测量精度，通常为±0.2mm，适用于需要精确控制的场合。其测量不受液体物理性质（如颜色、透明度）的影响。

3、适应性强：

   - 能在夜间、黑暗或弱光环境下工作，且不受大多数环境因素（如灰尘、湿度）的干扰，适合复杂环境下的液位监测。

4.应用范围广泛：

   - 适用于测量高温、有毒或挥发性液体，并适合大范围的液位变化监测。

5.维护方便：

   - 由于没有部件与液体直接接触，因此减少了维护要求并延长了使用寿命。

6.安装灵活：

   - 可安装在容器顶部，无需穿透容器，降低了安装的复杂性和对容器结构的依赖。

水位传感器的行业应用

水位传感器在多个行业有广泛的应用，包括但不限于：

1.工业自动化：

   - 用于罐体液位监测、反应堆液位控制等，帮助工程师实现过程的自动控制和优化。

2.环境监测：

   - 在河流、湖泊、水库等自然水体中监测水位变化，提供洪水预警和水位调控信息。

3.水处理：

   -用于污水处理池、沉淀池、水池等的液位监控，保证水处理的效果。

4.农业：

   - 用于农田灌溉系统的水位监测，帮助农民精准管理水资源，提高作物水分利用效率。

5.医疗保健：

   -如呼吸机罐液位监测，确保患者治疗的舒适性和安全性。

6.施工：

   - 如储水箱水位的监控，确保供排水的正常运行。

 选择合适的水位传感器

选择正确的水位传感器需要考虑以下因素：

1.测量范围：根据实际应用场合的水位变化范围选择合适量程的传感器。

2、精度要求：根据测量精度的需要，选择合适的传感器类型。

3.环境条件：考虑传感器在特定的环境条件下是否能稳定工作，如温度、湿度、腐蚀等。

4、安装方便：选择易于安装和维护的传感器。

5、性价比：根据预算选择性价比高的传感器。

通过综合考虑以上因素，可以确保选择最适合特定应用需求的水位传感器，从而实现高效、准确的水位监测与控制。

 总结：

水位传感器通过不同的工作原理适应不同的环境和需求，例如物理接触（浮子、阻抗）、非接触式测量（超声波、雷达）和物理属性变化（压力、电容）。它们在自动化、远程监控和安全警报中发挥着重要作用，确保从家庭用水到工业过程等所有控制的准确性和安全性。选择合适的水位传感器需要考虑测量精度、环境条件、安装简易性和成本效益等因素。
