用于灌溉系统的土壤湿度传感器

土壤湿度传感器

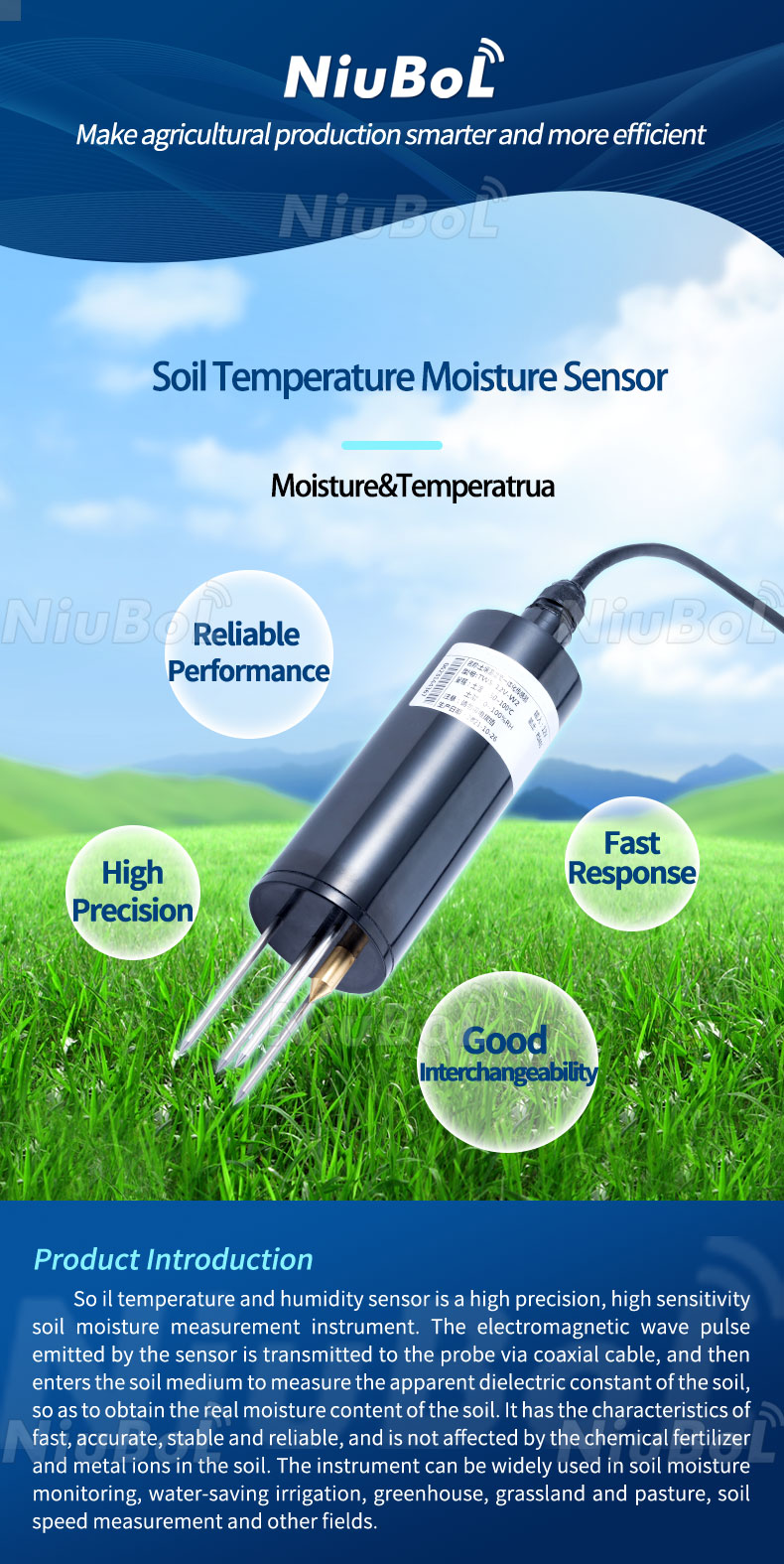

土壤湿度传感器产品概述

土壤水分传感器是一种高精度测量土壤水分含量的仪器。它通过发射电磁脉冲来测量土壤的水分含量，电磁脉冲通过同轴电缆传输到探头，然后进入土壤介质。传感器测量土壤的表观介电常数，该参数与土壤的真实水分含量密切相关。因此，通过测量表观介电常数，传感器能够准确计算出土壤的水分含量。

 NBL-S-THR 土壤温度和湿度传感器特点

1.工作原理：

   - 电磁波技术：传感器通过发射电磁波脉冲来工作，电磁波脉冲在穿过土壤时会受到土壤水分的影响。探头接收到的脉冲被转换成电信号，并通过同轴电缆传输到信号处理单元。

   - 表观介电常数：信号处理单元根据信号的强度和传播时间，计算土壤的表观介电常数，从而推断出土壤的真实水分含量。

2.特点：

   - 高精度、高灵敏度：保证测量结果的准确性。

   - 快速准确：实时监测土壤水分变化，提供即时数据支持。

   - 稳定可靠：在各种土壤条件下提供稳定的数据，不受肥料和土壤中的金属离子的影响。

   -抗干扰：传感器性能稳定，测量数据准确可靠，不受外界环境因素的干扰。

   -适用性广：适用于土壤水分监测、节水灌溉、温室大棚、草地牧场、土壤速测等多个领域。

土壤温湿度传感器在灌溉系统中 的应用

 1.灌溉自动控制

NBL-S-THR 等土壤温湿度传感器可与灌溉系统集成，实现自动灌溉。传感器持续监测土壤湿度，当土壤湿度低于预设阈值时，自动启动灌溉系统；当湿度达到合适水平时，自动关闭灌溉系统，避免过度灌溉和水资源浪费。

 2. 数据传输与分析

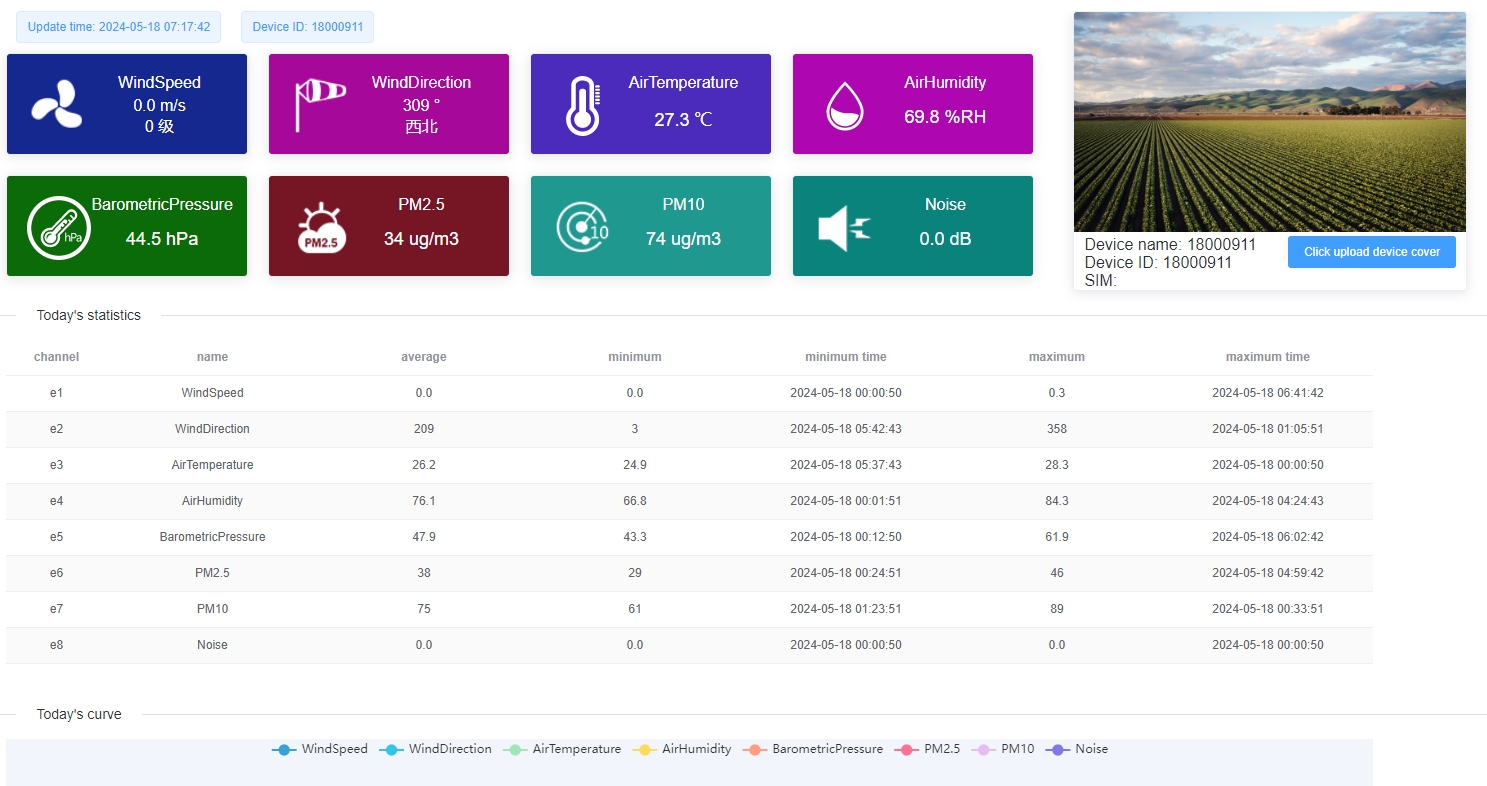

传感器通常配备无线或有线通讯模块，可将数据实时传输至控制系统或云平台，用户可通过手机应用程序、电脑软件等方式远程监测土壤水分状况，并根据数据分析结果调整灌溉策略。

 3. 使用工具

-数据收集器：用于接收传感器数据，可以内置于灌溉控制器中。

- 灌溉控制器：根据传感器数据自动控制阀门开关。

-无线通信设备（如果传感器支持无线通信）：确保数据从现场传输到控制中心。

- 电源：为传感器和控制系统供电，可以是太阳能电池板、电池或连接到电网。

- 软件系统：用于设置阈值、分析数据和远程控制，可定制农业管理系统软件。

 土壤温湿度传感器与灌溉系统集成步骤简述

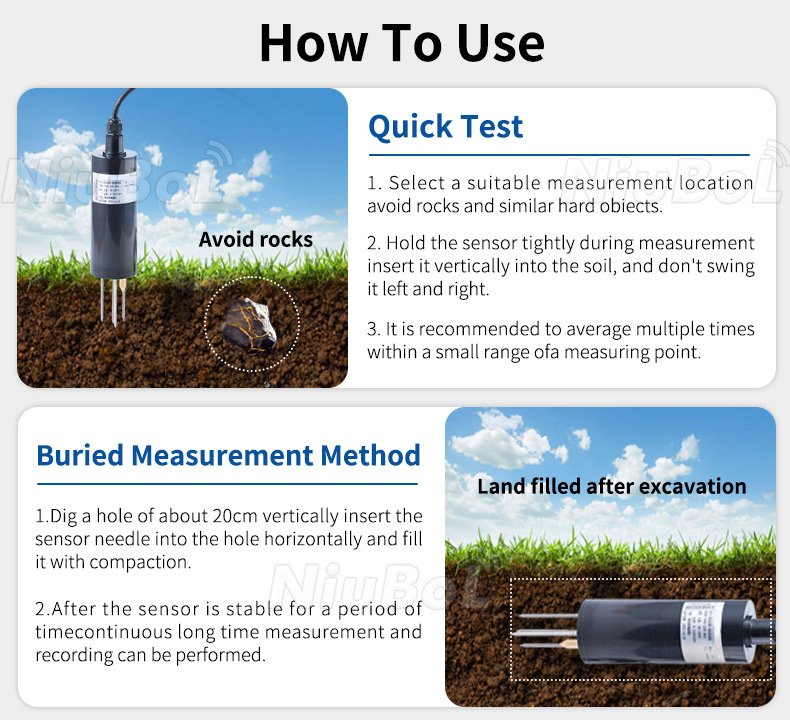

1.安装土壤温度和湿度传感器：

   - 选择正确的位置：根据作物根系深度和土壤类型，正确设置传感器探头的深度，确保测量的是作物根区的水分状况。

   - 避免干扰：避免将传感器放置在排水沟或灌溉口附近，以避免数据失真。

   -防水处理：连接处必须做防水处理，防止水进入造成电路损坏。

2.连接系统：

   - 接线：对于有线连接，请使用高质量电缆并遵循制造商的接线指南，以避免信号干扰和短路。

   - 通信协议：确保传感器和灌溉控制器之间的通信协议匹配，例如 RS485、lorawan 等。

3.设定阈值：

   - 科学设定：根据作物需水曲线，科学设定灌溉启停墒情阈值，实现精准灌溉。

4.测试与调整：

   - 初步测试：进行初步测试，根据实际反馈调整阈值和灌溉策略。

   - 校准与检定：新安装或定期对传感器进行校准，以保证测量的准确性。实际使用前应通过对比试验验证传感器读数的可靠性。

5.监控和优化：

   - 持续监测：持续监测系统运行，根据季节变化和作物生长周期调整参数，以实现最佳灌溉效果。

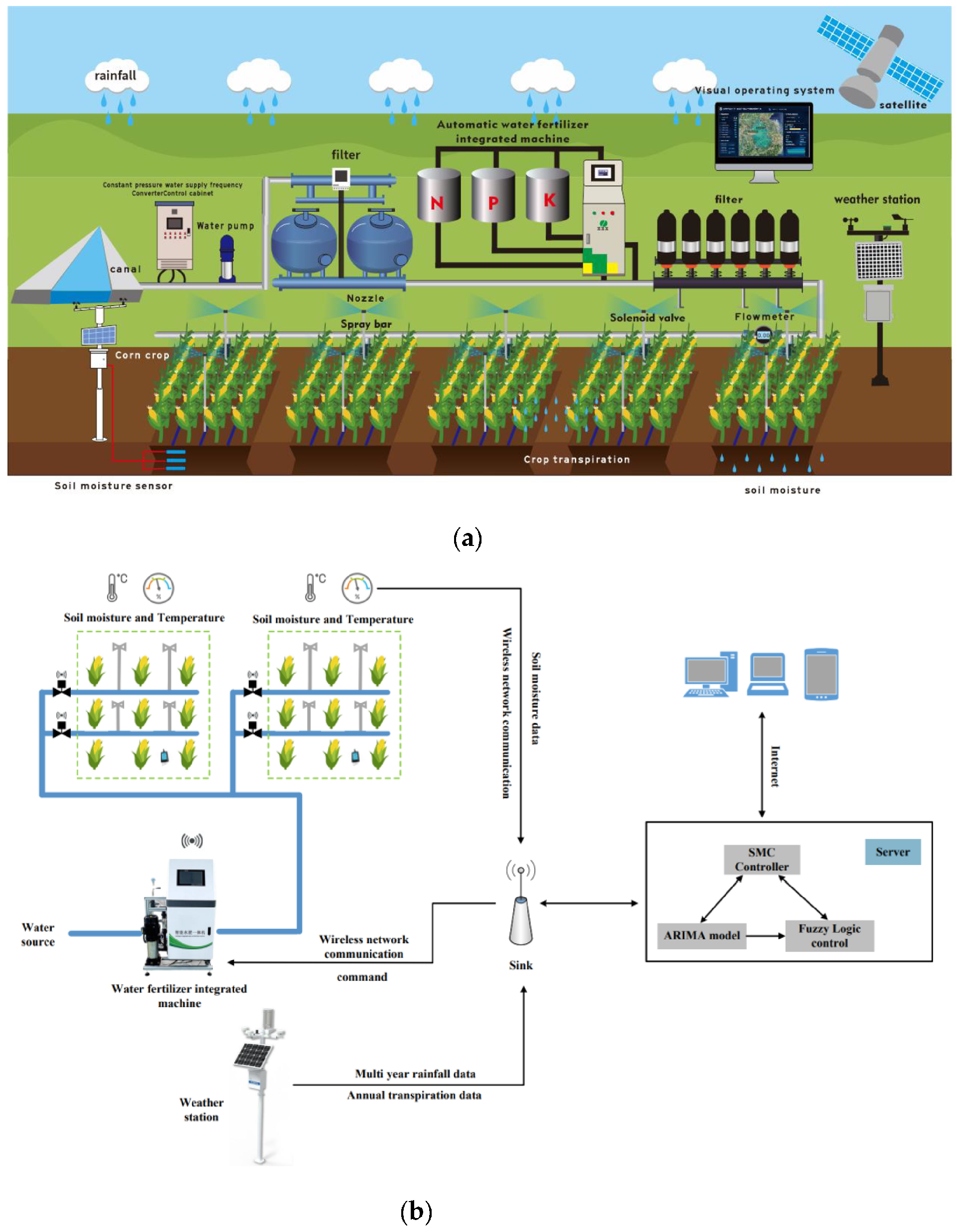

 灌溉系统如何自动调节土壤湿度

1.土壤湿度监测：

   - 传感器部署：在农场的关键位置安装土壤湿度传感器，这些传感器实时监测土壤湿度状况。

   - 数据收集：传感器定期（例如每小时或每天）收集土壤湿度数据。

2.数据传输：

   - 传输：传感器采集的数据通过有线（如电缆）或无线（如Wi-Fi、lorawan等）方式传输到灌溉控制单元。

3.数据处理与分析：

   - 控制单元：灌溉控制单元接收传感器数据，并使用内置算法或预设参数分析土壤湿度水平。

   - 阈值设置：控制单元预设了土壤湿度的上限和下限。这些阈值可以根据作物类型、生长阶段、土壤类型和气候条件进行调整。

4.决策：

   - 比较分析：控制单元将实时监测的土壤湿度与预设的阈值进行比较。

   - 决策逻辑：如果土壤湿度低于预设的下阈值，控制单元将决定开始灌溉，如果土壤湿度高于上限阈值，控制单元将决定停止灌溉。

5.灌溉实施：

   - 启动灌溉：当控制单元决定需要灌溉时，它将向执行器（例如电磁阀、泵等）发送信号以启动灌溉系统。

   - 调节水量：控制单元还可以根据土壤湿度水平调节灌溉水量，例如通过调节阀门开度或泵运行时间来调节。

6.灌溉监测：

   - 过程监控：在灌溉过程中，系统持续监测土壤湿度，以确保达到适当的湿度水平。

   - 反馈调节：如果灌溉期间土壤湿度达到或超过上限，控制单元将自动关闭灌溉系统。

7.记录和报告：

   - 数据记录：灌溉控制单元记录每次灌溉的时间、持续时间和土壤湿度变化。

   - 报告生成：系统可以生成灌溉报告，供农场管理者分析灌溉效率和作物需水模式。

 自动调节的关键要素

1、传感器精度：高精度的传感器能够提供准确的数据，是实现自动调节的基础。

2.控制逻辑：控制单元的逻辑算法需要能够根据实际情况灵活调整。

3.系统可靠性：灌溉系统需要高度可靠，以避免由于故障造成灌溉过度或不足。

4. 用户界面：用户友好的界面使农场管理者可以轻松设置和调整参数。

 防范措施

1.兼容性检查：确保传感器和灌溉控制器之间具有良好的通信兼容性。

2、正确接线：对于有线连接，正确的接线至关重要，以避免信号干扰和短路。

3、防水处理：由于传感器安装在室外土壤中，所以连接处必须做防水处理，防止湿气进入造成电路损坏。

4、探头深度与位置：根据作物根系深度和土壤类型，正确设置传感器探头的深度，确保测量的是作物根区的水分状况。

5、设定阈值：根据作物需水曲线，科学设定灌溉启动和停止的含水量阈值。

6、校准与检定：对传感器新安装或定期进行校准，以保证测量的准确性。

7.环境适应性：考虑温度变化对传感器读数的影响，某些传感器可能需要温度补偿功能。

8.电源管理：确保传感器和控制器的电源稳定，特别是无线传感器，可能需要定期检查电池状态或确保太阳能充电系统正常工作。

9、远程监控管理：若系统支持远程操作，请确保网络连接稳定，以便实时监控和调整灌溉策略。

10、定期维护：定期清理传感器上的泥土、杂质，避免影响测量精度，检查连接是否牢固，避免松动。

这样，土壤温湿度传感器不仅能提高灌溉效率，减少水的浪费，还能促进农作物的健康生长，是现代精准农业不可缺少的一部分。
