在线水质 pH 传感器：用于 pH 水溶液监测的工业级解决方案

在工业自动化、水处理工程、过程控制等领域，pH值作为水溶液酸碱度的核心指标，直接影响化学反应效率、设备寿命、产品质量和环保合规性。 NiuBoL NBL-WQ-PH水质传感器pH专为系统集成商、IoT解决方案提供商、项目承包商和工程公司开发。提供可靠的在线连续监测能力，支持标准工业通信协议，可与SCADA、PLC、DCS系统无缝集成。

该传感器注重工程可靠性和系统兼容性，帮助集成项目降低维护成本并提高过程稳定性，满足电力、化工、环保等行业的严格要求。

pH水溶液的基本概念及工程意义

pH值是水溶液最重要的理化参数之一。几乎所有涉及水溶液的自然现象、化学变化和生产过程都与pH值密切相关。在工业、农业、医药、环保、科研等领域，精确的pH测量已成为过程控制和质量保证的基础。

pH的数学定义是氢离子活度的负常用对数：

这一概念由丹麦生物化学家 Sørensen 于 1909 年提出，旨在将极小的氢离子浓度转换为方便工程应用的数值。例如，在25°C的纯水中，[⁺] = 10⁻⁷ mol/L，产生pH = 7，定义为中性。

从微观角度看，水分子始终处于电离平衡状态：

⇌ ⁺ + ⁻（或更准确地说，2H2O ⇌ H₃O⁺ + ⁻）

水的离子积常数 在 25°C 处为 10⁻14，即：

[⁺] × [⁻] = 10⁻1⁴ mol²/L²

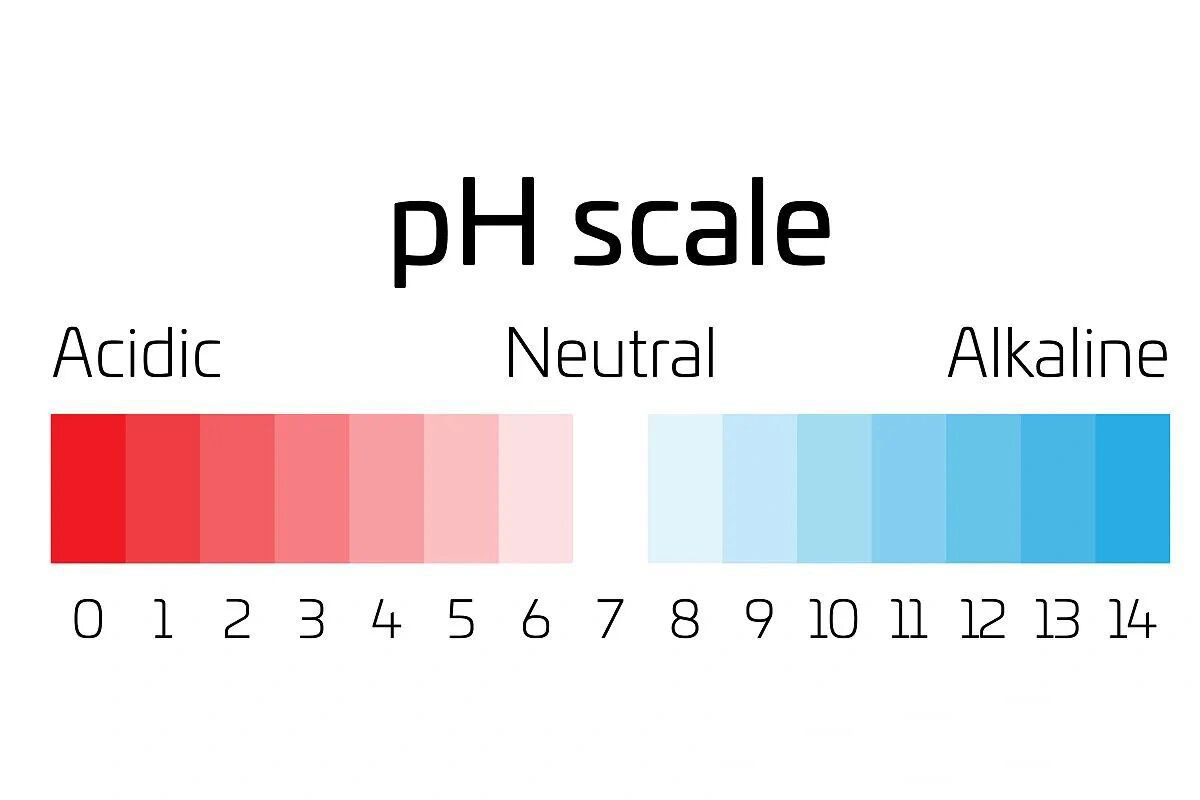

由此得出三个基本判断：

• 中性溶液：pH = 7，[⁺] = [⁻] = 10⁻⁷ mol/L

• 酸性溶液：pH < 7, [H⁺] > [⁻]； pH越小，酸性越强

• 碱性溶液：pH 7，[⁺] < [OH⁻]；pH 值越大，碱性越强

在实际工业介质中，温度、离子强度和共存物质都会影响氢离子活性。因此，在线测量需要自动温度补偿来保证数据的准确性。 pH的对数性质导致非线性变化：从pH 2调节到pH 3所需的中和剂用量远远大于从pH 6调节到pH 7。这就需要系统具有高分辨率和快速响应监测能力，以实现精确的闭环控制。

在工业过程中，pH值直接影响多个关键指标：

• 混凝絮凝效率：较好pH范围通常为6.5~8.5；超过此范围会显着降低 或硫酸铝等混凝剂的有效性。

• 消毒过程：次氯酸消毒时，高pH会降低有效HOCl的比例，影响消毒性能。

• 设备腐蚀防护：锅炉给水pH低易引起酸性腐蚀；高pH可能导致碱脆或结垢。锅炉水的推荐pH范围一般为8.5-11.0，具体取决于锅炉压力和处理方法。

• 排放达标：大多数环保标准要求出水pH在6至9之间；实时监控可避免超标风险。

连续在线pH监测远远优于间歇采样。它可以及时捕获波动并与加药系统联动，以优化试剂剂量并减少人工干预。

pH 值在工业过程控制中的关键作用

在工业生产中，pH值的微小偏差都可能导致反应速率变化、产品质量波动或设备损坏。在废水处理工程中，pH控制影响污染物中和、微生物活性和最终出水水质。在电力行业，锅炉补给水和凝结水的pH监测直接关系到机组的安全和节能。在化学过程控制中，精确的pH调节决定了反应选择性和收率。

NBL-WQ-PH传感器通过玻璃电极方式实时输出0~14.00pH范围内的数据，响应时间小于30秒，精度±0.1pH。结合Pt1000自动温度补偿，满足复杂工况下稳定测量的要求。集成该传感器后，工程团队可以构建闭环自动调节系统，显着提高整体项目效率和可靠性。

NBL-WQ-PH水质传感器pH核心技术优势

NBL-WQ-PH专为工业现场应用而设计，拥有多项工程级特性：

• 双高阻抗差分放大器，抗电磁干扰能力强，响应速度快。

• 专利pH电极：内参比溶液在≥100kPa压力下通过微孔盐桥缓慢渗出，正渗持续20个月以上，相比普通工业电极显着延长电极寿命。

• IP68防护等级，支持长期潜水安装。

• 自动温度补偿，消除温度波动的影响。

• 标准RS-485 Modbus RTU输出，直接兼容主流工业控制器，无需额外转换模块。

这些特性使得传感器在系统集成方面表现出色，特别适合需要长期稳定运行的项目。

技术规格参数

以下是NBL-WQ-PH 水质pH传感器的详细技术参数：

注：该传感器适用于大多数工业水处理和过程监测场景，与纯水/超纯水电极配对时支持低电导率介质测量。

NBL-WQ-PH水质传感器pH典型应用场景

NBL-WQ-PH广泛应用于以下工业项目：

1. 环保水处理工程：pH市政、工业污水处理厂进出水监测，支持自动加药控制，确保达标排放。

2. 电力行业锅炉水监测：pH化学补给水、饱和蒸汽、凝结水测量，防止腐蚀，保证机组安全。

3. 化工过程控制：酸碱中和、盐溶液制备、反应釜的连续监控，方便接入DCS系统。

4. 食品和制药工程：pH 工艺用水监控，支持 认证可追溯性。

5. 农业和水产养殖：大型灌溉或水产养殖系统的水质调节，结合IoT平台进行远程监控。

6. 科研及自动化平台：嵌入多参数监测站，提供稳定的数据采集。

在这些场景中，传感器可以帮助集成商快速完成系统设置并减少现场调试时间。

系统集成及兼容性注意事项

NBL-WQ-PH 采用 RS-485 Modbus RTU 协议，默认波特率为 9600，支持地址修改。它与西门子S7和施耐德莫迪康等PLC以及ABB和霍尼韦尔的DCS系统兼容。

集成点包括：

• 采用独立的 12–24 V DC电源，避免共地干扰。

• 4芯双绞屏蔽线（红色：电源正极，黑色：，蓝色：485A，白色：485B）。如需长距离传输，请加120Ω终端电阻。

• 支持接入无纸记录仪、触摸屏、IoT网关进行云端数据上传。

• 安装前请确认地址和波特率匹配，防止总线冲突。

数字输出设计显着降低了集成复杂性和成本。

安装和电气连接指南

传感器采用3/4 NPT接口，支持浸入式安装在管道或储罐中。安装角度应倾斜15°以上，避免水平或倒置位置影响参比液渗漏。

电气连接采用M16-5针防水连接器，接线顺序清晰。接线处必须进行防水密封。对于长期浸没环境，建议使用耐腐蚀电缆。

维护和保养规范

为了保持测量精度，建议：

• 测量前用蒸馏水清洗并吸干。

• 闲置时储存于3mol/L氯化钾溶液中。

• 用稀盐酸清洁玻璃膜沉积物并冲洗。

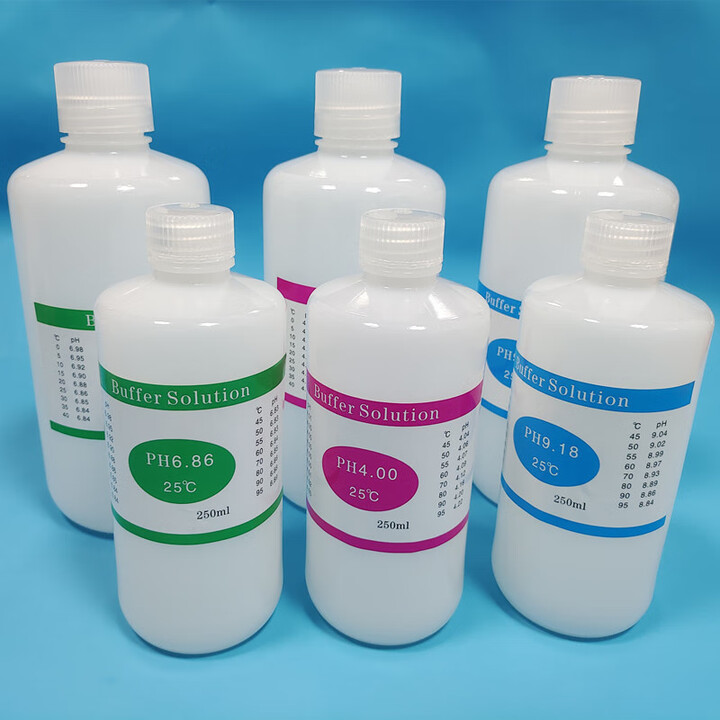

• 每 3-6 个月执行一次两点校准。

• 避免长期浸泡在蒸馏水或蛋白质溶液中。

当标定后仍出现较大偏差时，应及时更换传感器，以保证系统的可靠性。

常问问题

1、NBL-WQ-PH支持哪些通讯协议？

答：标准RS-485 Modbus RTU，可直接连接PLC、DCS或IoT网关。

2. 是否适合纯水或超纯水测量？

答：与专用电极配合使用，可满足电导率小于3μS/cm的水质监测，适用于电力锅炉水。

3、安装角度有什么要求？

答：必须倾斜15°以上，不能水平或倒置。

4、如何实现远程监控和报警？

答：通过Modbus访问上位机，设置pH上下限报警，支持无人值守控制。

5. 传感器的使用寿命是多少？

答：专利参考系统允许渗流持续20个月以上，与普通电极相比显着延长使用寿命。

6. 电源电压范围是多少？

答：宽电压12～24 V DC，功耗低至0.2 W。

7. 是否支持定制线长？

答：标准5米；其他长度可根据项目要求定制。

8. 建议的校准周期是多少？

答：每3~6个月进行两点校准，根据介质腐蚀性进行调整。

概括

NiuBoL NBL-WQ-PH在线水质pH传感器将pH水溶液的科学原理与工业工程要求有机结合起来。稳定的测量性能、标准的通讯接口、长效保护设计，为pH在线监测项目提供了可靠的硬件基础。无论是新建水处理系统还是对现有设备进行升级，该传感器都可以帮助系统集成商和工程公司实现精确的过程控制，降低运维成本，增强项目竞争力。

选择NiuBoL工业传感器系列，就意味着选择了专业、稳定的自动化解决方案。如需技术选型、样品验证或批量集成支持，请联系NiuBoL工程团队。我们将根据具体工况提供定制化解决方案。
