工业pH在线监测技术选型指南：pH传感器原理、应用和系统集成

在工业水处理、化工生产、制药及环保项目中，pH值是关键的过程控制参数，直接影响反应效率、设备防腐、微生物活性、排放达标等。系统集成商和项目承包商需要选择适合工况的pH测量方法，以实现实时数据采集和闭环控制。

传统pH试纸依靠酸碱指示剂颜色变化，仅适合现场粗略定性判断；工业在线pH传感器基于玻璃电极原理，提供连续、高精度的定量输出，并支持RS-485 Modbus RTU协议，可轻松集成到PLC、SCADA或IoT平台中。 NiuBoL pH传感器系列针对不同介质特性进行优化，满足复杂工业环境的长期稳定运行要求。

pH试纸的测量原理及工程限制

pH试纸的本质是浸渍混合酸碱指示剂的中性滤纸。通过指示剂在不同氢离子浓度下结构变化产生的色差，实现pH值的半定量估算。

常见的混合指标组合包括：

• 甲基红（变色范围pH 4.2红～6.2黄）

• 溴甲酚绿（变色范围pH 3.6黄～5.4绿）

• 溴百里酚蓝（颜色变化范围pH 6.7黄色~7.5蓝色）

这些指标按一定比例混合后，可覆盖pH 4.5~9.0的常用范围。 A典型例子是酚酞：在强酸（如浓H2SO4）中呈橙色；遇稀碱呈紫红色；紫红色在浓碱(2 mol/L )中迅速消失，反映出其分子结构在不同pH处发生内酯和醌形式的转变，导致吸收光谱的变化。

工程应用特点：

• 优点： 无需电源，成本低，携带方便，适合现场初步筛选。

• 限制： 分辨率低（通常为0.5~1pH单位），主观色读误差大，无法连续记录，受温度和干扰离子影响较大，不适合高浊度或有色溶液。

在工业项目中，pH试纸多用于紧急故障排除或辅助验证，无法满足过程控制和数据追溯的要求。系统集成商通常在方案设计阶段将其作为备份手段而不是核心监控设备。

工业pH传感器测量原理

工业在线pH传感器主要采用玻璃电极法（离子选择性电极，），根据氢离子选择性透过玻璃膜所产生的电位差来测量溶液pH值。

核心结构：

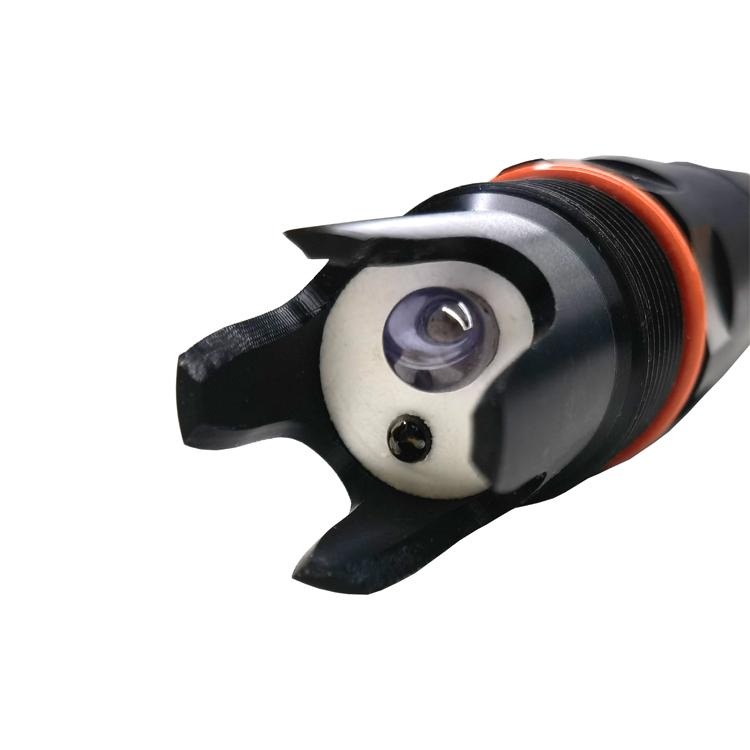

• 测量电极（玻璃电极）：用特殊的pH敏感玻璃膜制成薄壁球泡或平面，充满pH 7缓冲溶液（含有固定的H⁺浓度）。玻璃膜表面的硅酸盐结构可以选择性吸附H+，形成相界电势。

• 参比电极：提供稳定的参比电位，通常为Ag/AgCl电极，充满饱和KCl溶液，通过液接界（陶瓷或纤维）接触测试溶液。

• 温度传感器：内置Pt1000或其他元件，实现自动温度补偿，因为pH值与温度有关（中性水pH在25℃时为7，Kw随温度变化）。

工作原理：

当玻璃电极浸入测试溶液中时，膜内外H⁺活度的差异产生电势差（用能斯特方程描述： = E₀ - (2.303RT/)·pH，其中R为气体常数，T为热力学温度，F为法拉第常数）。该电位差与参比电极电位进行比较，转换成变送器输出的pH值。典型斜率为-59.16 /pH (25℃)。

与pH试纸的颜色变化相比，玻璃电极法提供毫伏级精确信号，支持0.01 pH分辨率，响应时间通常<30 s, making it suitable for continuous online applications. Modern sensors also integrate anti-interference designs to reduce sodium ion error (at high temperature and high pH), protein contamination, or sulfide effects.

pH试纸与工业pH传感器对比分析

pH试纸适合一次性定性检测，而工业pH传感器适合需要准确性、连续性和数据集成的工程场景。

• 准确性和可靠性： 试纸受人的色度、温度、共存离子的影响较大；传感器经过两点或三点校准后可达到±0.1 pH以内，并支持自动温度补偿。

• 响应与维护： 试卷即时但不可重复；传感器响应速度快，但需要定期清洁电极、校准并注意玻璃膜老化。

• 一体化： 试纸无法输出信号；传感器支持4-20个mA或RS-485 Modbus RTU，方便构建分布式监控网络。

• 适用条件： 试纸不耐强酸、强碱、高浊度；传感器提供可选的耐高温、耐腐蚀玻璃配方和外壳材料（、316L 不锈钢等）。

在工程实践中，系统集成商常常以传感器作为主要监测手段，以试纸作为校准验证的辅助工具。

工业pH传感器典型应用场景

废水处理及反硝化工艺流程： 曝气池pH控制在7.0-8.5范围，影响硝化细菌活性。在线 pH 数据与 DO 和氨氮关联，以优化曝气和碱剂量，防止低 pH 抑制硝化作用或高 pH 导致游离氨抑制。

锅炉给水及冷却水系统： 给水pH通常控制在8.5-9.5，以防止氧腐蚀和结垢。在低电导率的高纯水中，需要特殊的低电阻玻璃电极，结合溶解氧监测，实现脱氧和pH的组合控制。

化工及高盐废水处理： 反应釜中 pH 的精确控制影响产量和安全性。高盐或含有机溶剂的介质需要耐污染和耐化学腐蚀的传感器。在膜浓缩或蒸发装置之前监控 pH，以降低结垢风险。

其他场景：制药发酵、食品加工、印染废水、农村饮用水处理等。系统集成商可根据介质特性（温度、压力、粘度、干扰离子）定制安装方式：潜水式、流通式、插入式或伸缩式。

NiuBoL pH传感器支持多参数集成（如pH + ORP +温度），方便全流程水质监测站的建设。

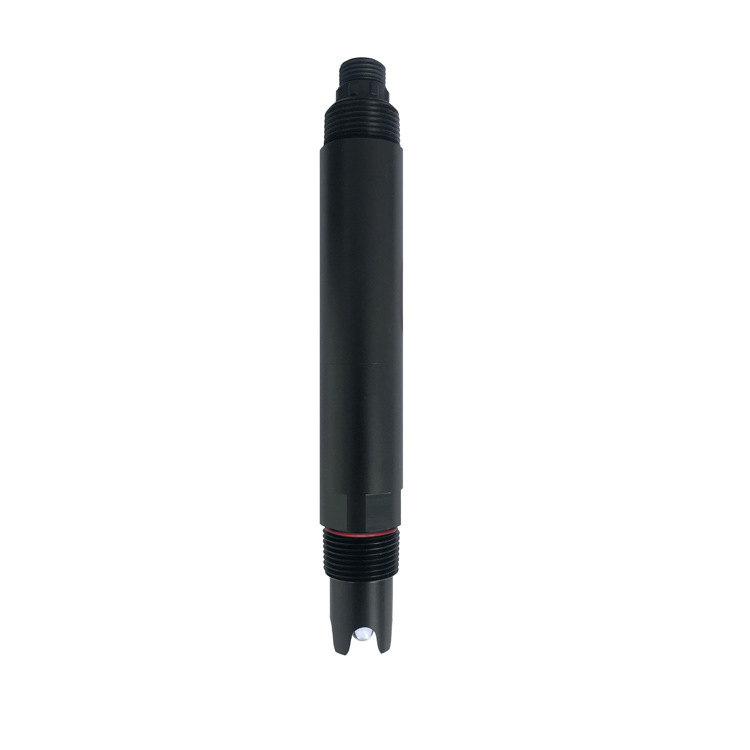

NiuBoL典型工业pH传感器技术参数

（注：具体型号可根据介质腐蚀性、温度、电导率定制玻璃配方和参比电极类型。）

pH传感器选型指南及系统集成注意事项

选型要点（从系统集成商的角度）：

1、介质特性匹配：高浊度/高污泥——选择平板玻璃或自洁式；高纯水/低电导率——选用低电阻玻璃；高温（80℃）或强碱——选用特种耐碱玻璃。

2、安装方式：潜水式适用于罐体；流通式适用于管道旁路，便于不停机维护；伸缩式适用于高压或频繁更换的场合。

3、输出及协议：优级选择RS-485 Modbus RTU，支持分布式部署和上位机集成。

4、温度、压力范围：确认现场条件，预留温度补偿功能。

5、干扰防护：评估钠误差、硫化物、蛋白质等的影响，选择相应的参比电极结构。

6.生命周期成本：关注电极更换频率、校准周期和备件可用性。

集成注意事项：

• 安装位置：避免死角、气泡、强水流冲击；预留足够的浸入深度。

• 信号传输：长距离接线使用屏蔽电缆，注意接地和防雷。

• 校准管理：使用pH 4.00、6.86、9.18标准缓冲液进行两点或三点校准，并记录斜率和零点趋势。

• 维护策略：定期清洁玻璃膜（避免划伤），检查液接界污染情况；高污染条件下配置自动清洗装置。

• 多参数联动：将pH数据与ORP、DO、电导率相结合，实现成熟的过程控制算法。

• 冗余设计：在关键控制点设置主备传感器，提高系统可靠性。

在项目实施之前，建议进行现场水质实验室测试，以验证传感器性能和兼容性。

常问问题

问题一： pH试纸和工业在线pH传感器在工程项目中如何配合使用？

答： pH试纸适用于快速现场筛选和初步验证，而工业pH传感器则用于连续过程控制和数据记录。传感器数据可以作为试卷读数的参考基准。

问题2： 玻璃电极pH传感器在高盐废水中的主要挑战是什么？

答： 高盐环境容易出现钠误差和液接界污染。选型时应优级考虑支持盐度补偿或特殊参比电极的型号。

问： 锅炉给水pH监测对传感器有哪些特殊要求？

答： 需要低电导率自适应电极，支持精确的温度补偿。范围应重点覆盖8.0-10.0区间，以保证腐蚀防护控制精度。

问： 如何将NiuBoL pH传感器集成到现有的SCADA系统中？

答： 通过RS-485 Modbus RTU协议直接读取寄存器，支持标准pH值、温度和诊断信息传输，无需复杂转换。

问： pH传感器的校准周期一般是如何确定的？

答： 正常情况下，每1-3个月校准一次；在高污染或高温环境下，缩短至每月一次；通过斜率趋势判断电极老化。

问： 污水处理曝气池中 pH 控制的典型设定值范围是多少？

答： 硝化过程通常控制在7.0-8.5。具体数值需结合氨氮去除率和碱消耗量现场优化。

问： 选型时如何评估pH传感器的长期运行成本？

答： 综合考虑初次购买、电极更换频率、维护人工、停机损失、兼容性等。模块化设计和长寿命电极可以降低总拥有成本。

问题8： 高温或强腐蚀条件下如何选择pH传感器？

答： 选择耐高温玻璃配方和耐化学腐蚀外壳（如PPS或特种合金），并确认压力和温度额定值；必要时采用伸缩式安装方式。

概括

pH值是工业水处理和过程控制的核心参数。 pH试纸提供了简单的定性手段，而基于玻璃电极原理的工业在线pH传感器实现了高精度、连续监测和数据集成，满足系统集成商对工艺优化、设备保护和环境合规的需求。

NiuBoL pH传感器系列以可靠的测量原理、灵活的安装方式和良好的通信协议，为IoT解决方案提供商和项目承包商提供实用的工程选择。在废水处理、锅炉系统和化工工艺等项目中，精确的pH监控可以显着提高运行稳定性和效率。如果您需要传感器选型咨询、方案设计支持、或现场应用验证，请联系NiuBoL专业团队，共同推动水处理和过程控制项目的可靠实施。
