NBL-WQ-TH-4 在线总硬度传感器 RS485 Modbus-RTU：工业锅炉补给水监测

钙镁浓度实时监测，保障工业水处理安全：NiuBoL数字总硬度监测解决方案

专利电极技术突破寿命瓶颈，实现高效、经济、精准的自动化硬度分析

专利离子选择电极：基于微孔盐桥和加压渗流设计，参考系统极其稳定，大大延长了传感器的使用寿命。

高精度数字输出：原生支持RS485、Modbus-RTU协议，无缝连接PLC和DCS系统，抗干扰能力强。

全环境适应设计：IP68高级别保护，内置自动温度补偿（Pt1000），确保复杂工业环境下读数一致。

NBL-WQ-TH-4在线总硬度传感器产品概述

在工业锅炉运行、反渗透膜保护和冷却循环水管理中，总硬度（Total Hardness）的波动是导致设备结垢、换热效率下降甚至安全事故的核心原因。传统的实验室滴定方法虽然准确，但无法提供实时响应，而传统的工业电极往往面临寿命短、数据漂移大的困境。

NiuBoL NBL-WQ-TH-4分体式在线总硬度传感器采用基于PVC膜的专利钙镁选择性电极技术。其独特的设计使得内参比溶液在加压条件下能够微量渗出，有效防止电极中毒和盐桥堵塞。该传感器不仅为系统集成商提供精确的0.1 mg/L分辨率数据，还通过数字集成将复杂的化学分析转换为易于管理的工业数据流。是工业水质自动化控制的理想元件。

NBL-WQ-TH-4在线总硬度传感器技术优势

1. 专利电极结构：长期稳定的基石
NBL-WQ-TH-4的核心竞争力在于其专利的钙镁离子电极系统。与普通工业电极不同，其内参比溶液在至少100 kPa的压力下通过微孔盐桥缓慢渗出。这种主动微渗机制保证了电极液接界电位的高度稳定，即使在加压管道中也能有效抵抗外部水样渗透污染，从而使电极寿命远远超过市场同类产品。

2. 数字集成：RS485 和 Modbus 协议
为了满足现代工业IoT的需求，NiuBoL在传感器内部集成了复杂的信号调理电路。它使用通用的Modbus-RTU协议直接输出数字化的RS485信号。这不仅意味着信号传输距离可以达到数公里而不会衰减，而且还消除了昂贵的发射器的成本，使工程承包商能够快速将其连接到工业控制计算机、无纸记录仪或触摸屏。

3. 精确的自动温度补偿（ATC）
水硬度测量受温度变化的影响很大。 NBL-WQ-TH-4内置高精度Pt1000温度传感器，实时感知水温并进行算法补偿。无论是夏季高温循环水还是冬季补给水监测，传感器都能自动锁定CaCO₃真实浓度值，响应时间T90小于60 s秒。

4. 坚固的工业封装和保护
材质多样化：提供POM/ABS（A型）和POM/316L不锈钢（S型）两种选择，适应从普通地表水到具有一定腐蚀性的工业废水等环境。
高防护等级：达到IP68等级，支持深水安装和管道压力环境（≤0.2 MPa），完全满足户外和工业现场的严格要求。

NBL-WQ-TH-4在线总硬度传感器技术规格

NBL-WQ-TH-4在线总硬度传感器行业应用场景

• 工业锅炉补给水监测：实时监测软化水处理环节的总硬度，防止处理不充分的硬水进入锅炉造成结垢，显着提高热效率，减少维护频率。

• 反渗透 (RO) 系统预处理：实时监测进水硬度，为阻垢剂投加提供数字化依据，有效延长反渗透膜的使用寿命。

• 循环冷却水质控制：监测冷却塔循环水中的钙、镁离子浓度，防止因水蒸发硬度过高造成管道堵塞。

• 环境监测及水处理项目：用作污水处理站和地表水监测站的数字水质监测模块，确保出水符合特定行业的回用标准。

NBL-WQ-TH-4在线总硬度传感器安装接线指南

安装规范建议

为保证内部参比液正常循环并自动消除气泡，请严格遵守以下物理安装要求：

• 无反转：传感器不得水平或倒置安装。

• 倾斜角度：安装时必须保持至少15°倾斜。

• 职位选择：确保电极感应面完全浸没在被测水中，并位于水流稳定、无严重机械冲击的位置。

电气连接说明

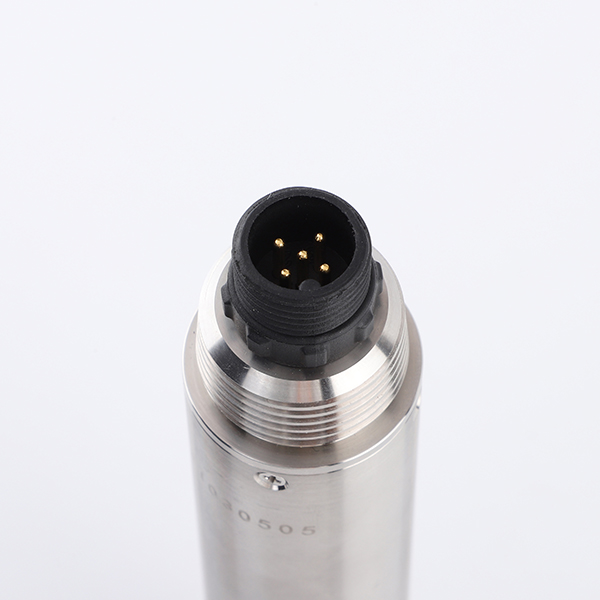

NBL-WQ-TH-4采用5芯双绞屏蔽线，提供优异的抗电磁干扰性能：

• 红线：电源正极（12～24V DC）

• 黑线：电源负极（GND）

• 蓝线：RS485-A

• 白线：RS485-B

• 黄线：电流输出（可选功能；如果未启用，则绝缘并保持浮动）

工程提示：由于工业现场环境潮湿，所有接线端子必须经过防水密封处理。通电前请仔细检查线序，避免反接损坏精密电子元件。

常问问题

问：NiuBoL总硬度传感器的测量原理是什么？

答：采用钙镁离子选择电极（ISE）法。传感器通过PVC膜感知水中钙、镁离子电位的变化，并将其转换为总硬度浓度。具有响应速度快、无需化学试剂等优点。

问：为什么传感器需要48小时的活化处理？

答：干燥保存时，电极的PVC传感膜处于非活性状态。首次使用前，必须通电并在自来水中浸泡48小时，使膜充分润湿并进入离子交换平衡，确保读数精度。

问：这个传感器需要经常维护吗？

答：维护成本很低。只需定期检查测量端是否有薄膜附着或沉积物并用蒸馏水冲洗即可。如果出现测量偏差，只需按照附录说明进行简单的两点校准即可。

问：电极可以使用多长时间？

答：本产品的核心电极为消耗品。由于采用了专利的微孔盐桥渗流技术，正常使用下的电极寿命通常明显优于普通工业电极。我们为电极提供六个月的保修期。

问：可以测量高浓度或强酸碱水体吗？

答：传感器的量程上限为1000 mg/L，pH适用范围为4～10。超过此范围可能会损坏传感膜或导致测量失败。

问：测量读数不稳定的原因是什么？

答：请检查： 1、是否倾斜15°安装（气泡堆积会干扰读数）； 2、激活时间是否充足； 3、接线点是否有受潮、连接松动的情况。

问：NBL-WQ-TH-4的RS485信号可以传输多远？

答：使用合格的屏蔽双绞线，RS485的理论传输距离可以达到1200 米，非常适合大型工厂的集中监控。

问：如果电极失效，是否必须更换整个传感器？

答：不会。传感器采用分体式设计。当电极寿命耗尽时，只需更换正面电极部分，不仅环保，而且大大节省了后期的运行和维护成本。

专家总结及工程集成建议

NiuBoL NBL-WQ-TH-4在线总硬度传感器是平衡高性能和经济性的工业水质监测领域的绝佳选择。通过专利加压渗流技术，成功解决了工业现场离子选择性电极易“中毒”的问题。

如果您正在设计自动化加药系统或锅炉水预警平台，或者需要了解具体的Modbus命令集详细信息，请立即联系我们的技术专家。我们不仅提供传感器，还提供可实施的工业IoT接入解决方案，帮助您的项目快速上线并长期稳定运行！
