NBL-WQ-TSS-408S 散射光法悬浮固体传感器：用于废水处理、水体监测，RS-485

NBL-WQ-TSS-408S在线悬浮物传感器：稳定可靠的工业级TSS在线监测解决方案

在废水处理、工业废水处理和环境水体监测项目中，悬浮物浓度的波动常常导致过程失控、超标排放和设备堵塞。 NiuBoL NBL-WQ-TSS-408S在线悬浮固体传感器基于散射光法原理。它通过红外LED光源发射光束，测量水中悬浮颗粒产生的后向散射光强度，经过线性化处理后实时输出准确的TSS浓度值。该传感器安装维护方便，抗干扰能力强。特别适合系统集成商和工程承包商构建高可靠的在线水质监测系统，有效解决传统手工采样滞后、抗干扰能力弱、集成复杂的行业痛点。

核心优势

• 高稳定性和抗干扰：红外LED光源结合光纤结构，有效抵抗外界光线干扰，内置温度传感器，漂移小，长期运行稳定。

• 高精度、宽范围：测量范围0～2000 mg/L，分辨率0.1 mg/L，响应速度快，适用于从低浓度地表水到高浓度污泥的各种场景。

• 轻松集成和可靠保护：原生支持RS-485 Modbus/RTU协议，可选4-20 mA输出，IP68防护等级，支持20米水深浸泡，316L不锈钢材质适应恶劣工业环境。

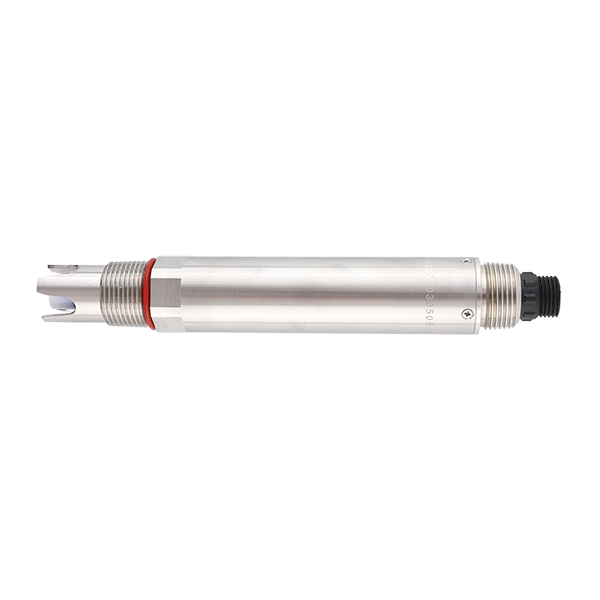

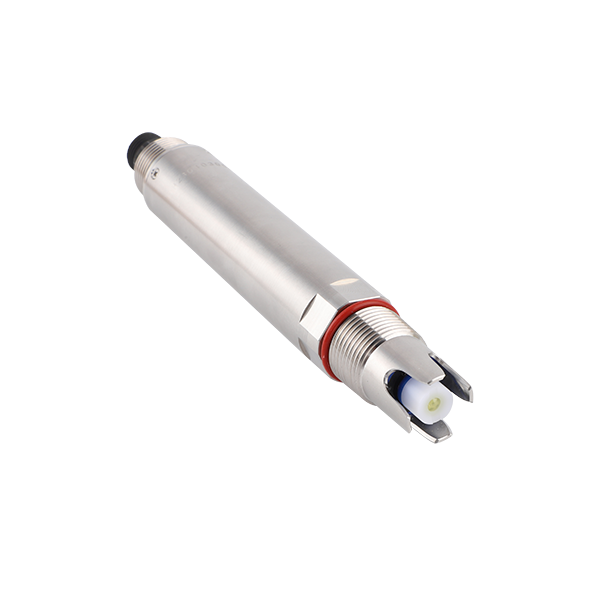

NBL-WQ-TSS-408S 散射光法在线悬浮固体传感器产品概述

NiuBoL NBL-WQ-TSS-408S在线悬浮固体传感器是一款工业级数字传感器，专为连续在线监测水体中总悬浮固体（TSS）浓度而开发。利用散射光测量原理，当光束进入水样时，悬浮颗粒产生散射。通过检测后向散射光的强度并与内部校准值进行比较，经过线性化处理后输出最终的测量值。该传感器无需消耗试剂，数据输出稳定可靠，广泛适用于需要实时控制水中悬浮物的工程项目。

对于系统集成商来说，NBL-WQ-TSS-408S提供标准化的Modbus协议接口，可以直接连接到现有的PLC、DCS或IoT平台，实现无缝数据采集和远程监控。对于工程承包商来说，显着减少现场布线和后期维护成本，确保监控系统在复杂水质条件下长期稳定运行。产品经过72小时老化测试和严格的质量检验，出厂可靠性高。

NBL-WQ-TSS-408S 散射光法在线悬浮固体传感器关键技术优势

1. 散射光测量技术

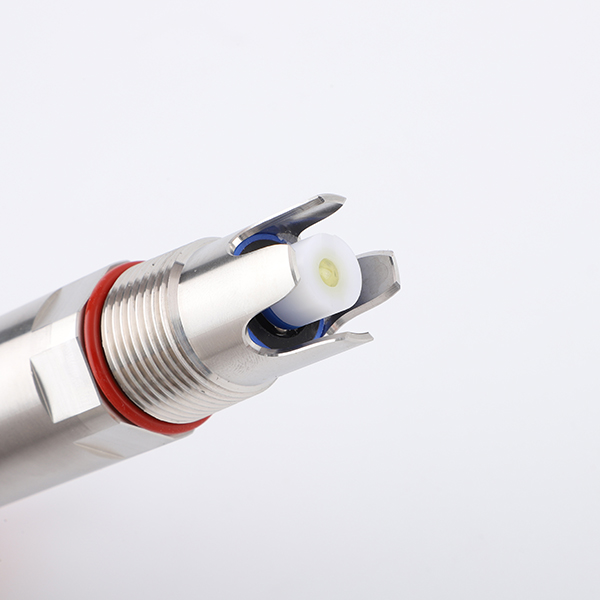

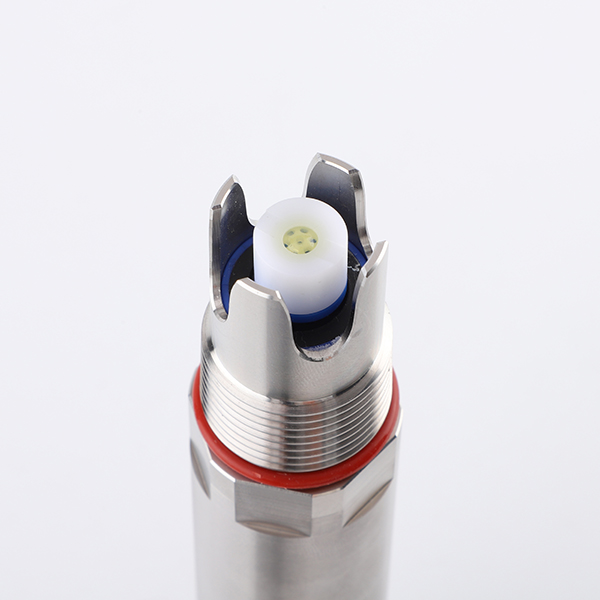

传感器采用红外LED光源，稳定性高，使用寿命长。光纤结构设计进一步增强了抗外界光干扰的能力。内置温度传感器配合Pt1000自动温度补偿，确保测量结果不受温度波动的影响。散射光强度与悬浮物浓度具有对应关系，经内部算法线性化处理后输出高精度数据。

2. 坚固耐用的硬件设计
- 接液部分材质为316L不锈钢，具有优良的耐腐蚀性能，适用于工业废水、海水及含有腐蚀性介质的环境。
- 防护等级IP68，支持较大20米水深浸泡，可在恶劣水体中长期稳定工作。
- 安装接口为3/4 NPT螺纹，水下安装方便灵活。
- 标准5米线缆，支持定制更长长度，满足不同现场布线需求。

3、智能通讯、低功耗集成
支持RS-485、Modbus/RTU协议，通讯稳定可靠，易于与各种上位机系统无缝集成。可选4-20 mA模拟量输出，满足不同控制系统的需求。功耗仅为0.2W@12V，低能耗设计特别适合分布式或太阳能供电的远程监控站。

4. 方便的维护和校准
两点校准方式（零点+斜率），操作简单。零点校准使用零悬浮溶液或已知的低浓度溶液，斜率校准使用已知的高浓度悬浮溶液。待数值稳定后，通过Modbus命令完成校准。传感器前端应避免气泡。测量窗口的清洁度直接影响读数精度。建议定期检查和清洁。

这些技术特点使得NBL-WQ-TSS-408S在长期无人值守运行中表现出色，显着提高了整个水质监测系统的工程可靠性。

NBL-WQ-TSS-408S在线悬浮固体传感器技术规格

注：传感器采用5芯电缆连接，接液材料保证耐腐蚀。

NBL-WQ-TSS-408S在线悬浮固体传感器应用场景

1、城市污水处理厂进出水水质监测：实时控制曝气池、沉淀池、出水口悬浮物浓度，优化工艺参数，确保达标排放。

2.工业废水处理系统：适用于化工、造纸、食品、制药等行业废水处理，监测悬浮物变化，防止管道堵塞和设备磨损。

3、地表水和饮用水源监测：用于河流、湖泊、水库等自然水体的TSS在线监测，辅助环境质量评估和污染预警。

4、污泥处理及回用工艺：监测污泥浓缩和脱水过程中的悬浮固体浓度，以支持工艺优化和资源利用。

5、循环冷却水和工业工艺水监测：及时检测冷却系统中悬浮物堆积情况，保护换热设备，提高系统运行效率。

6、港口及海洋环境监测：结合海水耐腐蚀特性，监测压载水或近岸水体中的悬浮固体，满足环保监管要求。

在这些应用场景中，传感器的高稳定性和Modbus协议集成能力帮助用户构建高效、智能的水质监测网络。

安装接线指南

安装时采用3/4 NPT接口的浸入式安装。确保传感器距离侧壁至少5cm，距离底部至少10cm，以避免墙壁或底部反射干扰测量。将传感器垂直放入水体中，前端保持清洁，无气泡。

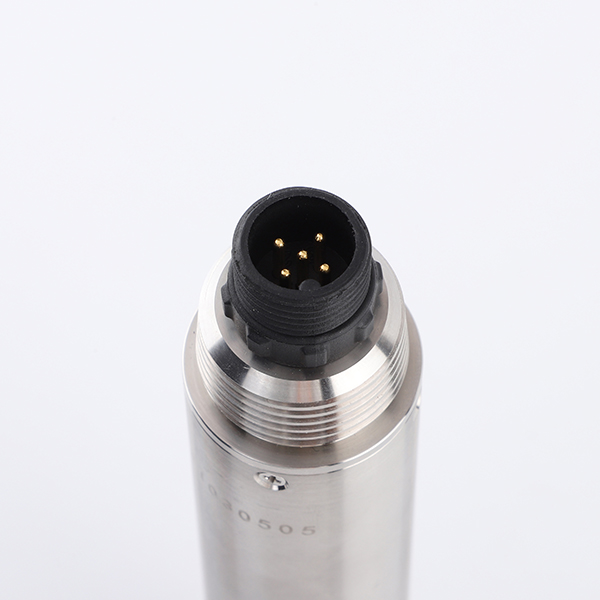

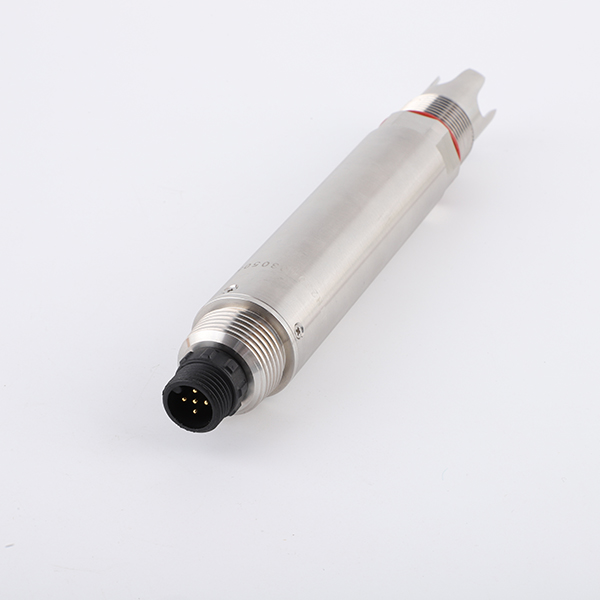

电气连接：使用 5 芯电缆，接线定义如下：

• 红线：电源正极（12～24V DC）

• 黑线：接地（GND）

• 蓝线：RS-485 A

• 白线：RS-485 B

接线完毕后，请仔细检查顺序，以免误上电。所有接线点必须经过防水处理。用户电缆应具有一定的耐腐蚀性能。正常运行时，不应拉紧电缆，以防止内部断裂。

常问问题

问：NBL-WQ-TSS-408S适用于海水或高盐度水体吗？

答：是的。传感器接液部分采用316L不锈钢材料，防护等级为IP68，具有良好的耐腐蚀性能，适用于海水、港口和高盐度工业废水环境。

问：如何对传感器进行两点校准？

答：零点校准使用零悬浮溶液或已知低浓度溶液（0～200 mg/L），斜率校准使用已知高浓度悬浮溶液（200～2000 mg/L）。保持传感器前端距烧杯底部至少 10 厘米。待1 minute值稳定后，通过Modbus命令完成校准。注意避免前端出现气泡。

问：传感器支持集成哪些上位机系统？

答：全面支持RS-485、Modbus/RTU协议，可直接连接PLC、DCS、SCADA及各种IoT平台，实现实时数据采集和远程监控。可选的4-20 mA输出满足模拟系统的需求。

问：测量窗口脏了对读数有何影响？

答：测量窗口的清洁度对于精度至关重要。建议定期用自来水清洁外表面。顽固污垢可用软布蘸家用清洁剂擦拭。保持窗口清洁可以保持长期测量的稳定性。

问：外界光线会干扰测量结果吗？

答：不会。光纤结构设计显着提高了抗外界光干扰的能力。红外LED光源结合算法，保证室内外、不同光照条件下数据稳定可靠。

问：传感器响应速度能否满足动态过程控制要求？

答：是的。该传感器采用散射光方式，响应速度快，可以实时反映悬浮物浓度的变化，适用于需要快速反馈的废水处理和过程控制场景。

问：产品保修和售后怎么样？

答：自销售之日起提供一年保修服务（不包括不当使用）。如果出现连接问题或线缆故障，请及时联系NiuBoL技术支持团队。我们将提供专业指导。

问：较低分辨率和精度能否满足低浓度水体监测？

答：分辨率达到0.1 mg/L。在0～2000 mg/L范围内，精度为±5%（取决于污泥均匀度），覆盖从低浓度饮用水源到高浓度工业污泥的多种监测需求。

总结及合作邀请

NiuBoL NBL-WQ-TSS-408S在线悬浮物传感器以散射光法为核心，依托红外LED光源、光纤结构抗干扰设计、坚固的316L不锈钢材质和标准化的Modbus通信协议，为工业水质TSS监测提供专业、稳定、易于集成的解决方案。不仅提高了监测数据的准确性和实时性，还能帮助工程项目有效控制运维成本，增强系统整体可靠性。

如果您正在规划废水处理升级、环境在线监测平台或工业过程水质控制项目，请随时联系NiuBoL技术团队。我们将提供详细的技术参数支持、集成方案咨询、现场安装指导和稳定的供货保证，共同打造高效可靠的工业IoT水质监测系统。
