NBL-WQ-CHLO-4S 光学荧光法在线叶绿素传感器：用于湖泊和河流监测、水产养殖

NBL-WQ-CHLO-4S光学荧光在线叶绿素传感器

产品概述

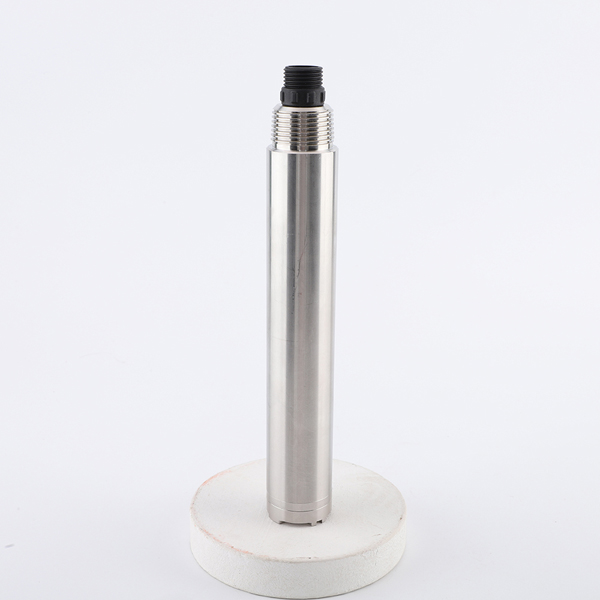

NiuBoL NBL-WQ-CHLO-4S在线叶绿素传感器是一款集成光学传感器，利用叶绿素a的荧光特性，实现水中浮游植物生物量的高精度连续监测。该传感器内置温度补偿功能，可同时输出叶绿素浓度和温度数据，为水体富营养化评估和藻类动态变化提供可靠依据。

该传感器结构坚固、性能稳定、维护要求低。特别适合系统集成商和工程承包商在环境监测站、水产养殖场和科研项目中部署。 NiuBoL致力于工业级IoT水质传感器的研发。通过高稳定的数字输出，帮助用户构建实时可靠的水环境监测网络，支撑生态保护和生产决策。

NBL-WQ-CHLO-4S在线叶绿素传感器核心优势

NBL-WQ-CHLO-4S注重工程应用中的长期稳定性和集成便利性。主要技术优势体现在以下几个方面：

• 高精度光学测量系统：采用成熟的光学技术，测量范围0～400μg/L，分辨率0.1μg/L，精度±3%（叶绿素）和±0.3℃（温度）。两点校准保证测量线性度高、响应快、漂移小，适合长期在线使用。

• 环境适应能力和防护能力强：IP68 防护等级支持水下安装，最高可达 20 米。 316 s不锈钢外壳具有优异的耐腐蚀性能，适用于淡水、海水和各种工业水体。工作温度0～50℃，内置温度传感器实现自动补偿，提高复杂环境下数据的可靠性。

• 低功耗、抗干扰设计：功耗仅为0.2W@12V。低能耗特性有利于太阳能供电或远程部署。数字信号处理有效抑制环境光等干扰，保证信号稳定。

• 轻松集成：标准RS-485接口遵循Modbus/RTU协议（可选4-20mA输出），可直接连接到现有的自动化控制系统或IoT平台，无需复杂的转换。安装距离要求低（侧壁>3cm，底部>10cm），现场部署灵活。

• 维护方便、长期稳定：测量窗口易于清洁和维护，无需频繁校准。传感器经过72小时老化和稳定性测试。内部精密光学和电子元件设计为免维护，降低了全生命周期成本。

这些优势使得NBL-WQ-CHLO-4S在水藻监测项目中能够保持数据一致性，大幅减少运维投资，满足工程项目对可靠性和实时性的严格要求。

技术规格

注：传感器同时输出叶绿素浓度和温度参数。电缆为4芯屏蔽双绞线，黄色线为电流输出（不使用时悬空）。

NBL-WQ-CHLO-4S在线叶绿素传感器应用场景

NBL-WQ-CHLO-4S在线叶绿素传感器广泛应用于水环境监测和水产养殖管理。它可以作为藻类生物量的重要指标参数：

1. 河流、湖泊和海洋环境监测：在环境水质自动站中部署，实时跟踪叶绿素a浓度变化，预警水华风险，评估水体富营养化状况。

2. 水产养殖水质控制：监测池塘、网箱或工厂化养殖系统中的藻类密度，以优化饲养和水交换，并防止藻类过度繁殖对养殖生物的影响。

3. 饮用水源保护：对湖泊、河流取水口进行持续监测，及早发现异常藻类生长，确保供水安全。

4. 科学研究和生态调查：为河流、湖泊和海洋调查项目提供高分辨率连续数据，支持浮游植物动态研究和生态模型构建。

5. 湿地和景观水体管理：城市公园和人工湿地的水质监测，以维持生态平衡并控制藻类爆发。

6. 突发污染事件应急响应：结合多参数水质传感器，快速评估有机污染或营养盐输入对藻类生长的影响。

与其他NiuBoL水质传感器（如COD、浊度、溶解氧）结合，可形成全面的多参数水质监测解决方案，提升系统的整体价值。

NBL-WQ-CHLO-4S在线叶绿素传感器安装与接线

安装要求

• 传感器应垂直或以合适的方向浸入水中。前端距侧壁3cm以上，距底部10cm以上，避免墙壁或底部干扰。

• 建议安装在流动或有搅拌的水区域，以保证测量窗口与被测水体充分接触。

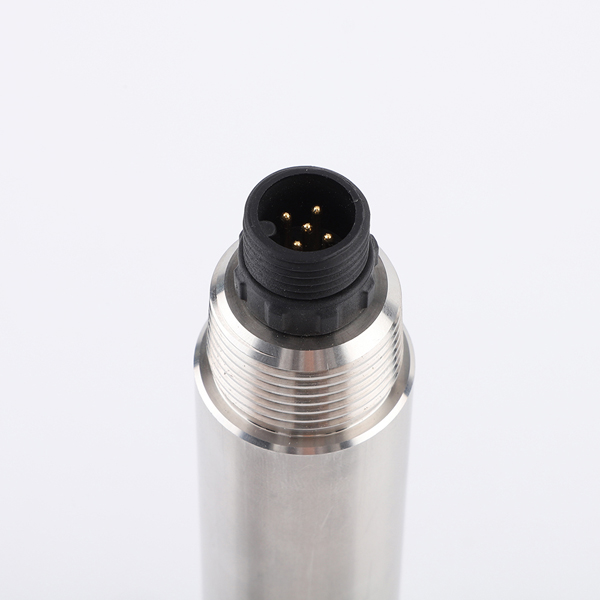

电气接线（4芯屏蔽双绞线）

• 红线：电源正极（12～24VDC）

• 黑线：接地（GND）

• 蓝线：RS-485 A

• 白线：RS-485 B

• 黄线：电流输出（4-20mA，不用时悬空）

接线后请仔细检查，避免反接或短路。当电缆长期浸入水中（包括海水）或暴露在空气中时，所有接线点必须做好防水处理，并应选择具有一定耐腐蚀性的电缆。通电前请确认接线正确，以确保设备安全运行。

维护指南

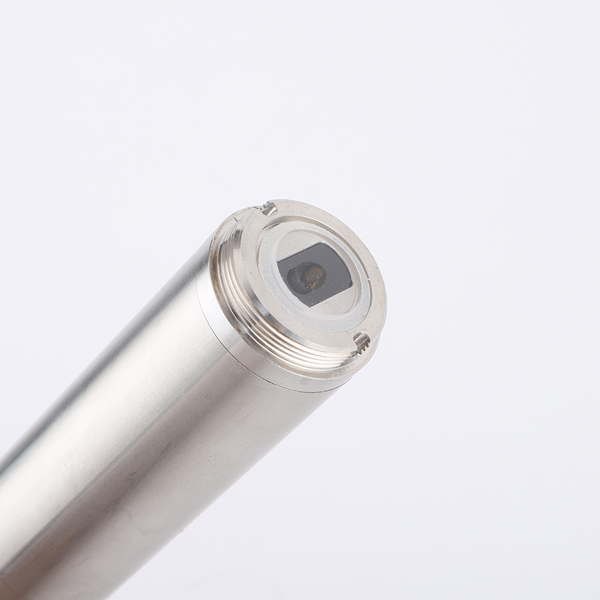

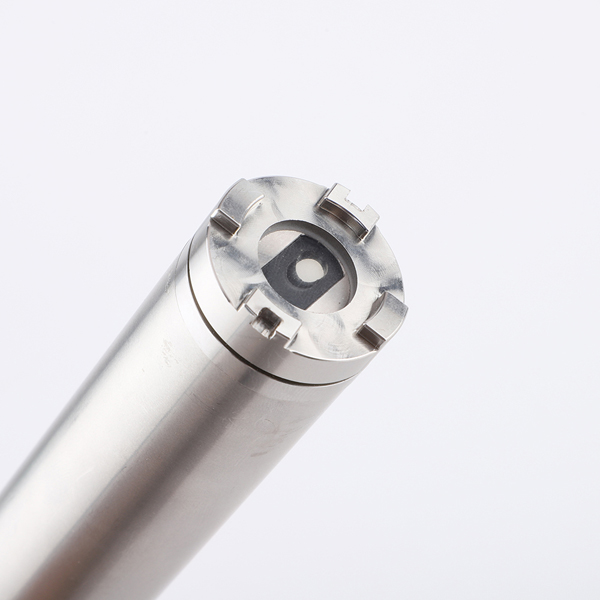

测量窗口的清洁度对于准确读数至关重要。传感器外表面可用自来水冲洗。残留的污垢可以用软布蘸上温和的家用清洁剂擦拭。正常操作期间避免电缆张力过大，以防止内部电线断裂。传感器内部没有用户可维护的部件。请勿施加剧烈的机械冲击。

校准方法：

• 零位校准：将传感器放入蒸馏水中（使用棕色烧杯，前端距底部≥10cm），稳定3-5 m分钟，然后进行零点校准。

• 斜率校准：置于标准溶液中，稳定后进行斜率校准。

具体操作说明请参见随机附带的操作手册。校准频率应根据主管部门的要求或实际使用情况确定。

常问问题

问：NBL-WQ-CHLO-4S采用什么测量原理？

答：该传感器基于光学荧光法，利用叶绿素a吸收光能后释放荧光的特性进行检测。其精度高、响应速度快。

问：支持海水环境下使用吗？

答：是的。 316 s不锈钢外壳耐腐蚀，IP68防护适合长期浸泡在海水中。但建议在高盐度环境下定期检查窗户的清洁度。

问：如何实现与PLC系统的集成？

答：可以通过标准的RS-485 Modbus/RTU协议直接连接，支持大部分工业控制器。 NiuBoL提供协议文档和技术指导，方便快速集成。

问：测量值波动怎么办？

答：首先清洁测量窗口表面，检查是否有异物附着；确认电缆连接可靠，电源电压稳定。如果问题仍然存在，建议联系技术支持排除故障。

问：传感器需要经常校准吗？

答：不需要经常校准。可根据主管部门要求或现场实际漂移进行两点校准。该传感器稳定性高，日常维护要求低。

问：电缆长度可以定制吗？

答: 是的，标准长度是 5 米，其他长度可以根据项目要求定制。订购时请注明要求，并注意防水、耐腐蚀规格。

问：低功耗设计适合远程监控站吗？

答：是的。 0.2W@12V低功耗特性非常适合部署在由太阳能电池或电池供电的无人值守水质监测站中。

问：产品保修和售后服务怎么样？

答：NiuBoL产品经过严格的72小时老化和稳定性测试，出厂合格率高。提供标准保修服务，技术团队可协助调试和故障分析。

总结及合作邀请

NiuBoL NBL-WQ-CHLO-4S在线叶绿素传感器以高精度光学技术、强大的防护能力和卓越的集成度为核心，为水环境监测和水产养殖项目提供稳定可靠的藻类生物量检测方法。帮助系统集成商和工程承包商实现实时数据采集、风险预警和生态管理，有效提高项目的技术水平和运营效率。

如果您的项目涉及湖泊河流监测、水产养殖智能化改造、饮用水源保护或环境科研平台建设，请随时联系NiuBoL专业团队。我们可以根据具体工况提供选型建议、系统集成解决方案和现场技术支持。扫描页面上的联系方式或访问NiuBoL官网，获取完整的产品手册、典型案例和最新解决方案，共同打造更智能、更可靠的工业IoT水质监测系统。
