日射强度计:测量太阳总辐射的理想仪器

时间:2023-08-20 19:25:39 浏览量:821

总辐射表产品介绍:

总辐射总辐射表主要用于测量0.3~3μm波长范围内的太阳总辐射。当水平朝下放置时,可以测量反射辐射;当放置在倾斜表面时,可以测量入射到该表面的太阳辐射;加上散射遮光环,可以测量散射辐射。


总辐射表的基本原理:

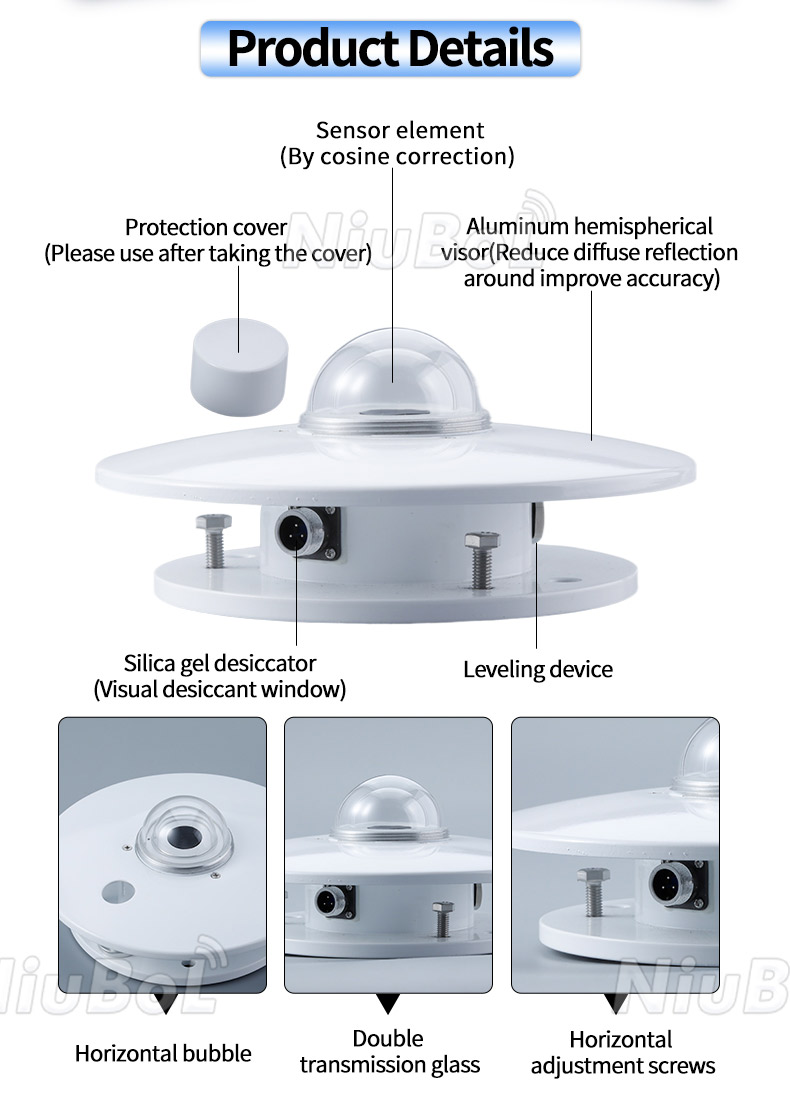

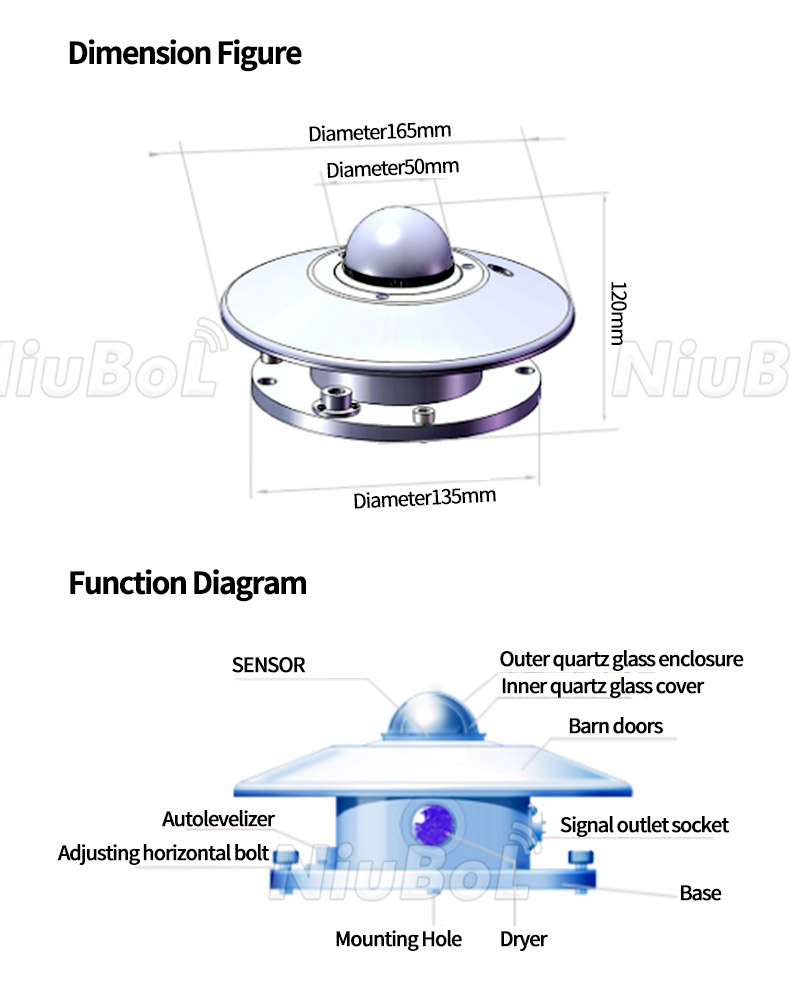

TBQ日射强度计由双层石英玻璃外壳、传感元件、遮光板、外壳、干燥剂等组成。传感元件是仪表的核心部件,由快速响应的热电堆和线电镀结构组成。传感表面涂有3M不反光黑色涂料,作为热接点。当阳光照射到其上时,温度升高,与另一侧的冷端产生温差电势。该电势与太阳辐射强度成正比。

双层玻璃外壳的设计最大限度地减少了空气对流对辐射计的影响。内壳旨在阻挡外壳本身发出的红外辐射。

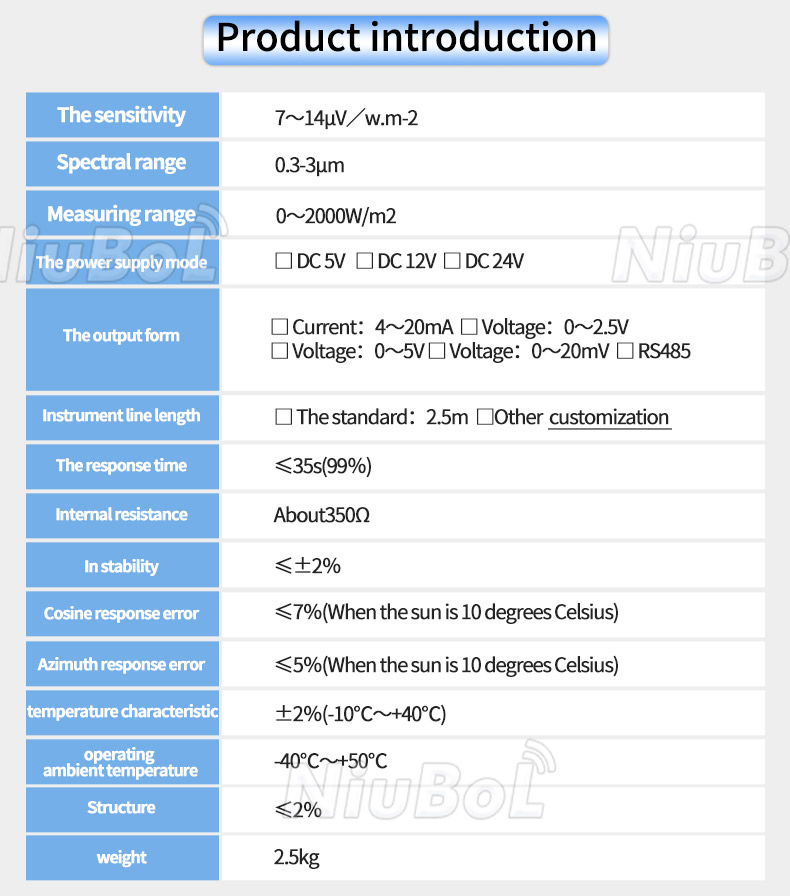

总辐射表技术规格:

灵敏度:7-14μV/Wm-2

光谱范围:0.3-3μm

测量范围:0-2000W/m2

电源供应:

□ 直流5V

□ 直流12V

□ 直流24V

输出选项:

□ 电流:4-20mA

□ 电压:0-2.5V

□ 电压:0-5V

□ 电压:0-20mV

□ RS485

响应时间:≤35秒(99%)

内阻:约350Ω

年稳定性:≤±2%

余弦响应:≤7%(太阳高度角10°时)

方位响应误差:≤5%(太阳高度角10°时)

温度特性:±2%(-10°C 至 +40°C)

工作环境温度:-40°C 至 +50°C

非线性:≤2%

总辐射表的安装和使用:

日射强度计:测量太阳总辐射的理想仪器。该仪表应安装在感应表面上方没有障碍物的开阔区域。然后将总辐射表的电缆插头对准正北方向,调整至水平位置,牢固固定,将总辐射计的输出电缆连接至数据记录仪。建议将电缆牢固地固定在安装支架上,以降低电缆断裂或大风天间歇性中断的风险。

总辐射表注意事项:

1、总辐射表是气象站辐射观测最常用的仪器。首先应考虑安装场地条件。玻璃半球盖的上半部分应没有任何遮挡物,以便整个半球的辐射来自天空。确保没有任何障碍物阻挡太阳直接辐射。因此,仪器的东西方向观测条件应有利。

2. 将辐射计水平安装在观测平台上,输出插头朝北。将其调整至水平位置并固定牢固,然后将仪表输出电缆连接至数据记录仪。

3、冰雹天气时应停止观察,并戴上防护罩。为保证数据准确,观察者应定期擦去玻璃盖上的灰尘。如果干燥剂硅胶颗粒颜色发生变化,应及时更换。

4.保持玻璃罩清洁,经常用软布或毛皮擦拭。不得拆卸或松动,以免影响测量精度。定期更换干燥剂以防止内部凝结。



总辐射表的应用:

★ 气象行业太阳辐射数据精准测量

★ 光热、光伏电站太阳辐射监测

★ 与太阳辐射有关的地球表面能量平衡研究

★ 光热、光伏电站太阳辐射监测

★ 材料户外测试

★ 作物生长监测

★ 大学及研究机构太阳辐射研究

★ 农林渔业生态环境研究

★ 环境科学中的辐射能量平衡研究

★ 极地、海洋、冰川气候研究

★ 天气和气候研究

★ 建筑物理研究及太阳辐射能测量
