浊度传感器的工作原理及应用

浊度传感器的 工作原理及应用

介绍

浊度是衡量水中悬浮颗粒物浓度的重要指标，广泛应用于水质监测、工业过程控制、环境科学以及家用电器（如洗衣机）等领域。浊度传感器通过测量光在水中的散射或透射特性来提供精确的浊度数据。本文将详细介绍浊度传感器的工作原理、结构设计、信号处理方法以及在实际应用中的特性和注意事项。

浊度传感器的基本原理

浊度传感器主要利用光学原理，通过测量水中光的散射或透射特性来评估水的浊度。水中的悬浮颗粒（例如淤泥、微生物、有机物等）会散射或吸收光，导致透射光强度降低或散射光强度增加。浊度传感器正是利用这一特性将光信号转换为电信号，从而量化水的浊度。

浊度传感器的工作原理

1. 发光

   浊度传感器通常使用红外光源（例如IR958红外灯管）发射特定波长的光（通常为850-950纳米近红外光）。红外光穿透力强，适用于不同的水质条件，并能减少可见光干扰（例如水色）。

2. 水中的光传播

   当光线穿过水时，悬浮颗粒会引起光线的散射或吸收。水的浊度越高，透射光强度越低，散射光强度越高。浊度传感器通过检测透射光或散射光的强度来确定水的浊度。

3. 光信号接收与转换

   光接收器（通常是光敏元件，例如PT958光电二极管）接收透射光或散射光，并将其强度转换为相应的电流信号。透射光越强，产生的电流越大；透射光越弱，产生的电流越小。

4. 信号处理

   光接收器产生的电流信号通过电阻器（例如 R1）转换为电压信号（通常为 0-5 V），然后由模数转换器（A/D 转换器）进行采样。微控制器（MCU）处理采样数据，并根据预设的校准曲线或经验数据计算水的浊度值（通常以 NTU，浊度单位表示）。

浊度传感器的结构设计

浊度传感器的典型结构包括以下主要部件：

1. 光源模块

   通常采用红外发光二极管（IR LED）作为光源，其具有稳定性高、功耗低、寿命长等优点。光源波长的选择必须避免受到水体颜色或荧光物质的干扰。

2. 光接收模块

   光电探测器（例如光电二极管或光电晶体管）用于接收发射光或散射光。接收器的灵敏度和响应速度直接影响测量精度。

3. 光路

   浊度传感器通常采用单通道或双通道设计：

   单光路：测量透射光或90°散射光。这种设计简单，适用于低浊度水。

   双光路设计：包含两个高度对称的光通道，一个用于测量透射光，另一个用于测量散射光。这种双光路设计可通过差分计算消除环境光或光源老化造成的误差，从而提高长期稳定性。

4. 信号处理电路

   - 线性化电路：确保测量结果与浊度呈线性关系，使数据更容易解释。

   - 温度补偿模块：校正温度对光源和接收器性能的影响。

   - 降噪电路：采用滤波（例如并联 0.1 μF 电容器）或数字信号处理来降低环境噪声干扰。

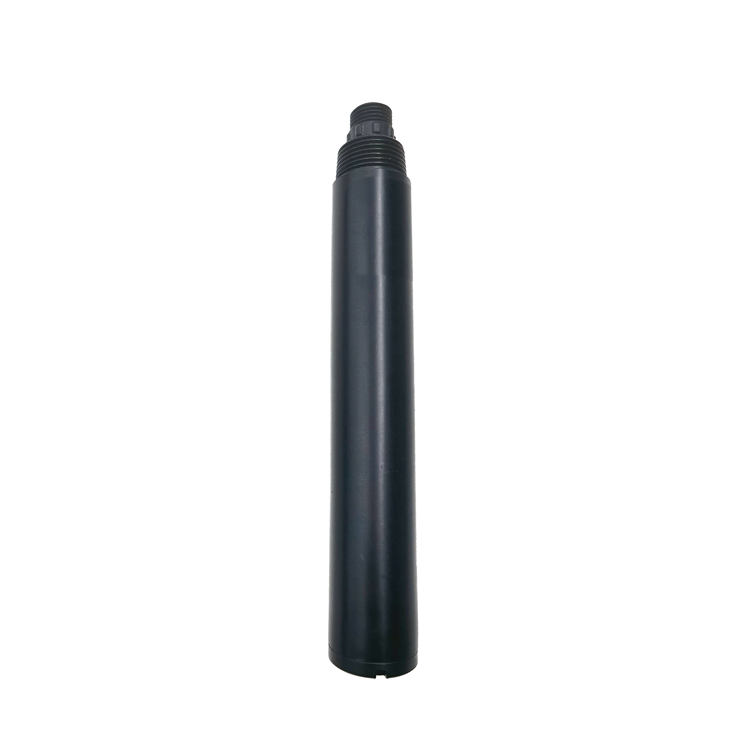

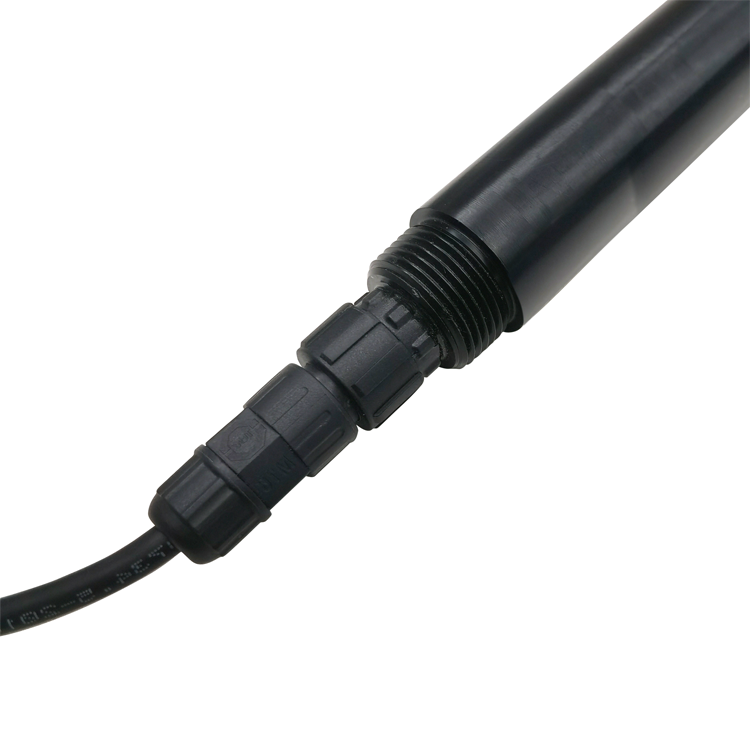

5. 通信接口

   浊度传感器通常通过模拟信号（4-20 mA）、数字信号（如 RS485、Modbus）或 UART 接口连接到外部设备，因此很容易集成到控制系统或物联网平台中。

浊度传感器的关键技术

为了提高浊度传感器的性能，现代设计融合了以下关键技术：

1. 双路径设计

   双光路设计通过两个对称的光通道产生相同的传感信号。采用差分电路消除光源老化、环境光干扰或温度漂移的影响，确保测量误差稳定。

2. 温度补偿

   温度变化会影响光源强度和光电探测器的响应特性。通过集成温度传感器并使用补偿算法，可以校正温度对测量结果的影响。

3. 线性化处理

   浊度与光信号之间的关系并非完全线性，尤其是在高浊度范围内。线性化电路或算法可以校正非线性效应，使测量结果更加直观。

4. 抗干扰和降噪

   通过硬件滤波（例如串联 1 kΩ 电阻器、并联 0.1 μF 电容器）或数字滤波技术，可以最大限度地减少电磁干扰、电源波动或环境光的影响。

5. 高灵敏度和重现性

   优化的光学设计和信号处理技术确保传感器在广泛的浊度范围内（从 <1 NTU 到 >1000 NTU）表现出高灵敏度和良好的可重复性。

浊度传感器的应用

浊度传感器广泛应用于以下领域：

1. 家用电器

   智能洗衣机利用浊度传感器比较洗涤周期开始和结束时的水浊度，从而判断衣物的脏污程度，并动态调整洗涤时间和漂洗次数，以提高节水节能效率。例如，洗衣机控制器会利用浊度数据优化洗涤程序，从而提高洗涤效率。

2. 水质监测

   - 饮用水处理：监测水源或处理后水的浊度，以确保符合饮用水标准（例如，世界卫生组织建议浊度 <1 NTU）。

   - 废水处理：实时监测废水浊度，优化絮凝剂用量和沉淀过程。

   - 环境监测：评估河流、湖泊或海洋中的悬浮颗粒物浓度，以分析水污染程度。

3. 工业过程控制

   在食品饮料、制药和造纸等行业中，浊度传感器用于监测生产过程中液体的澄清度，以确保产品质量。

4. 农业和水产养殖

   监测灌溉水或水产养殖水的浊度，以防止悬浮颗粒影响作物生长或水生生物的健康。

浊度传感器的选择和使用注意事项

1. 测量范围

   不同的浊度传感器适用于不同的浊度范围（例如，饮用水的浊度范围为 0-100 NTU，废水的浊度范围为 0-4000 NTU）。请根据应用场景选择合适的传感器。

2. 校准和维护

   - 定期校准：定期使用标准浊度溶液（例如，福尔马肼标准溶液）校准传感器，以确保测量精度。

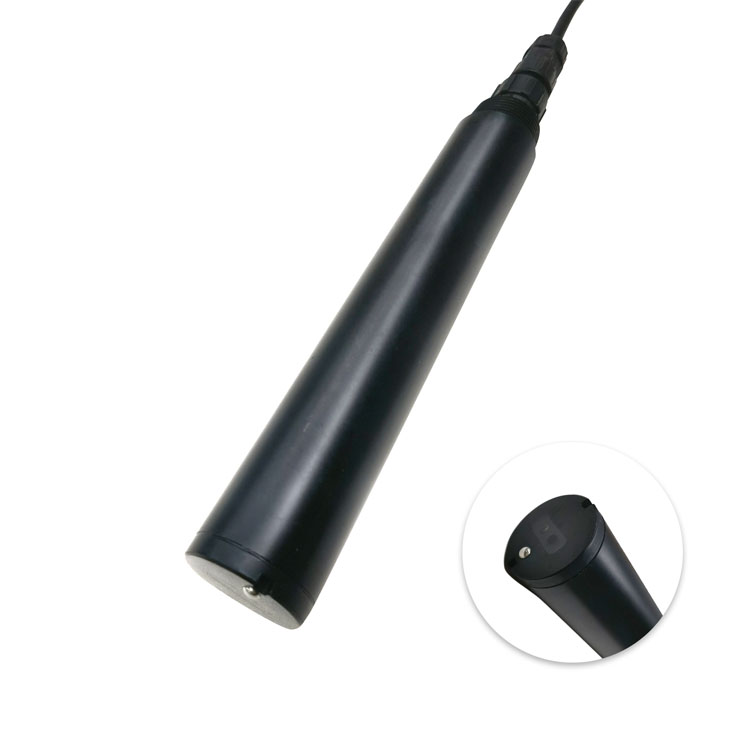

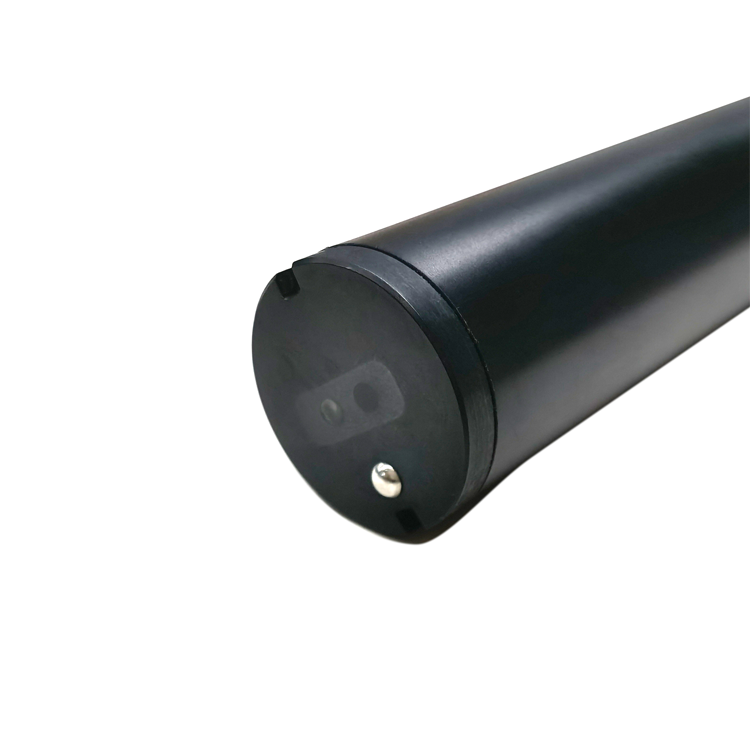

   - 清洁光学窗口：浊度传感器容易受到灰尘或生物膜的污染，因此应定期清洁光学窗口。一些高端传感器具有自清洁功能（例如超声波或机械刮擦）。

   - 存储条件：长时间存放时，应将传感器置于干燥环境中，以防止潮气影响光学元件。

3. 环境适应性

   - 确保传感器的防水等级（例如 IP68）能够承受长期浸泡或恶劣条件。

   - 避免直接暴露于强光下或高浊度颗粒沉积，以防止测量误差。

4. 信号处理与积分

   - 确保传感器的输出信号与控制系统的接口兼容（例如，A/D 输入或 Modbus 协议）。

   - 在嘈杂的环境中，建议添加滤波电路（例如串联电阻和并联电容）以改善信号质量。

未来发展

随着光学技术和微电子技术的进步，浊度传感器将朝着以下方向发展：

1. 多参数集成：将浊度传感器与其他参数（例如 pH 值、电导率、溶解氧）相结合，开发紧凑型多参数水质传感器。

2. 智能技术：集成人工智能算法，实现自适应校准和异常检测，提高测量精度和可靠性。

3. 小型化和低功耗：开发适用于便携式设备和物联网应用的小型、低功耗浊度传感器。

4. 增强耐用性：采用新型光学材料和自清洁技术，延长传感器在高浊度或恶劣环境下的使用寿命。

结论

浊度传感器利用光学原理精确测量水中悬浮颗粒的浓度。其双光路设计、温度补偿和降噪技术确保了高灵敏度和长期稳定性。浊度传感器在家庭电器、水质监测和工业控制等领域发挥着重要作用。通过正确的选型和维护，浊度传感器可以为水质分析和工艺优化提供可靠的数据支持。未来，随着技术的进一步发展，浊度传感器将在智能化和多功能应用领域展现出更大的潜力。
