 介绍

溶解氧（DO）是指溶解在水中的分子氧，通常以毫克/升（mg/L）表示。作为水质的关键指标，溶解氧直接反映水体的健康状况和净化能力，广泛应用于环境监测、水处理、水产养殖和科学研究等领域。溶解氧传感器利用电化学或光学原理精确测量水中的氧浓度，为水质评估和管理提供重要数据。本文将阐述溶解氧传感器的基本概念、工作原理、技术特点和应用场景。

 溶解氧的基本概念

溶解氧是指溶解在水中的分子氧（O₂），其浓度受多种因素影响：

- 大气压：较高的大气压会增加水中溶解氧的饱和度。

- 水温：随着水温升高，氧气溶解度降低，溶解氧水平下降。

- 盐度：盐度越高，氧气溶解度越低，溶解氧浓度越低。

- 耗氧物质：有机物、微生物或其他耗氧物质通过氧化反应降低溶解氧。

在未受污染的清洁地表水中，溶解氧（DO）浓度通常接近饱和（例如，在20°C和1个大气压下约为9毫克/升）。当水体受到有机物污染时，微生物分解消耗氧气的速度可能超过氧气的补充速度，导致溶解氧浓度下降，有时甚至接近于零。这会引发厌氧分解，导致腐烂和恶臭，严重损害水质。因此，溶解氧浓度是评估水污染和生态健康的关键指标。

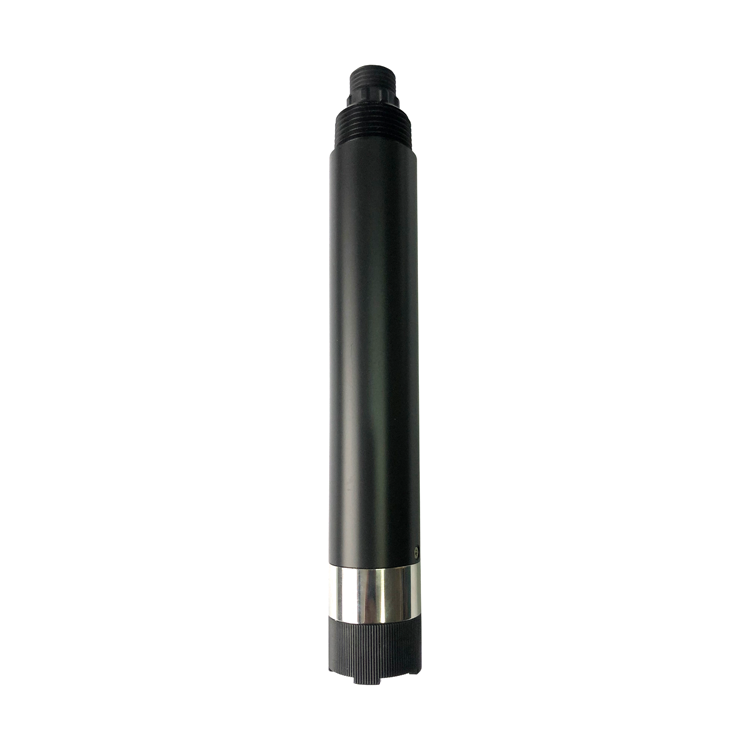

溶解氧传感器的工作原理

溶解氧传感器主要分为两大类：电化学式和光学式，二者基于不同的测量原理。以下是这两种主要类型的工作原理：

 1. 电化学溶解氧传感器

电化学传感器包括极谱法和电化学法，这两种方法都依靠电极反应来测量水中的氧浓度。

极谱法

- 结构：

  - 阴极：通常由金（Au）或铂（Pt）环制成，具有高导电性和化学稳定性。

  - 阳极：采用银-氯化银（Ag/AgCl）或汞-氯化亚汞（Hg/Hg₂Cl₂）作为参比电极。

  - 电解质：通常为氯化钾 (KCl) 溶液，提供稳定的离子传导环境。

  - 透氧膜：覆盖阴极，由聚四氟乙烯 (PTFE)、聚氯乙烯 (PVC)、聚乙烯 (PE) 或硅橡胶等材料制成。该膜允许氧分子通过，同时阻挡其他物质，防止电极污染。

工作原理：

  1. 施加外部电压（通常为 0.6–0.8 V），导致阴极发生氧还原反应：

     O2 + 4H⁺ + 4e⁻ → 2H2O

     产生的电流与溶解氧浓度成正比。

  2. 透氧膜控制氧分子的扩散速率，减缓反应速度，从而保证测量稳定性。

  3. 参比电极提供稳定的电位，信号处理单元将电流转换为溶解氧浓度读数。

- 特征：

  - 需要外部电压进行“极化”。

  - 具有较高的测量精度，适用于实验室和工业应用。

  - 需要定期更换电解液和透氧膜以保持性能。

电化学法

- 结构：类似于极谱法，但阴极通常是银（Ag），阳极是铅（Pb）或锌（Zn），电解质是碱性溶液（例如 KOH）。

工作原理：

  1. 氧分子穿过膜到达阴极，在那里发生还原反应，产生电流：

     O2 + 2H2O + 4e⁻ → 4OH⁻

     在阳极，发生氧化反应：

     Pb → Pb²⁺ + 2e⁻

  2. 该反应是自发的，类似于原电池，不需要外部电压。

  3. 电流强度与溶解氧浓度成正比。

- 特征：

  - 无需外部电源，响应速度快。

  结构简单，适合便携式设备。

  - 电极材料（例如铅）可能会随着时间的推移而降解，需要定期维护。

电化学传感器的优点和缺点

优势：

  - 测量精度高（±0.1 mg/L 或更高）。

  - 响应速度快，适合实时监控。

  - 成本相对较低，非常适合大规模应用。

缺点：

  - 透氧膜容易受到污染，需要定期清洗或更换。

  - 电解液可能会随着时间推移而蒸发或降解。

  - 易受硫化物等物质的干扰，可能导致测量误差。

 2. 光学溶解氧传感器（荧光法）

基于荧光猝灭的光学溶解氧传感器因其高稳定性和不消耗氧气的特性而广受欢迎。

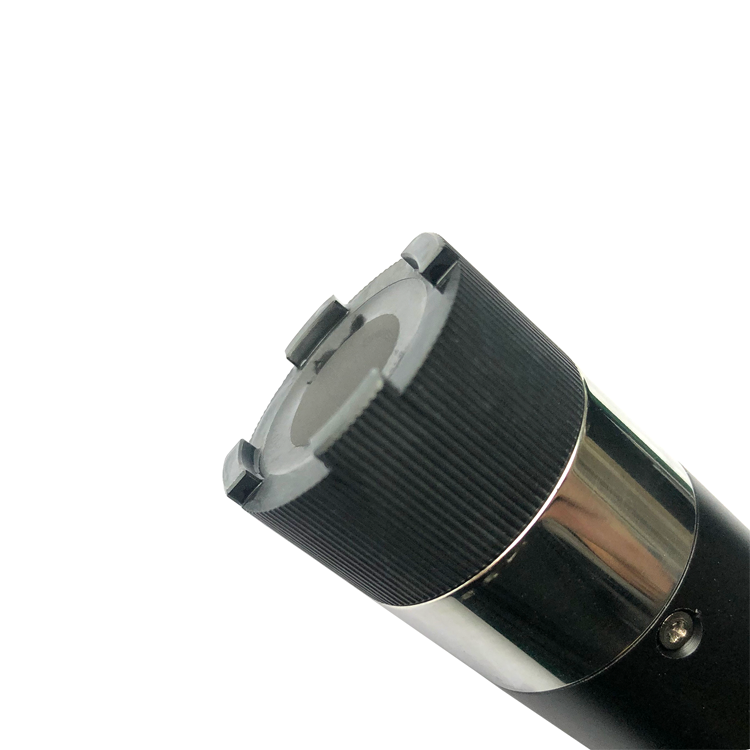

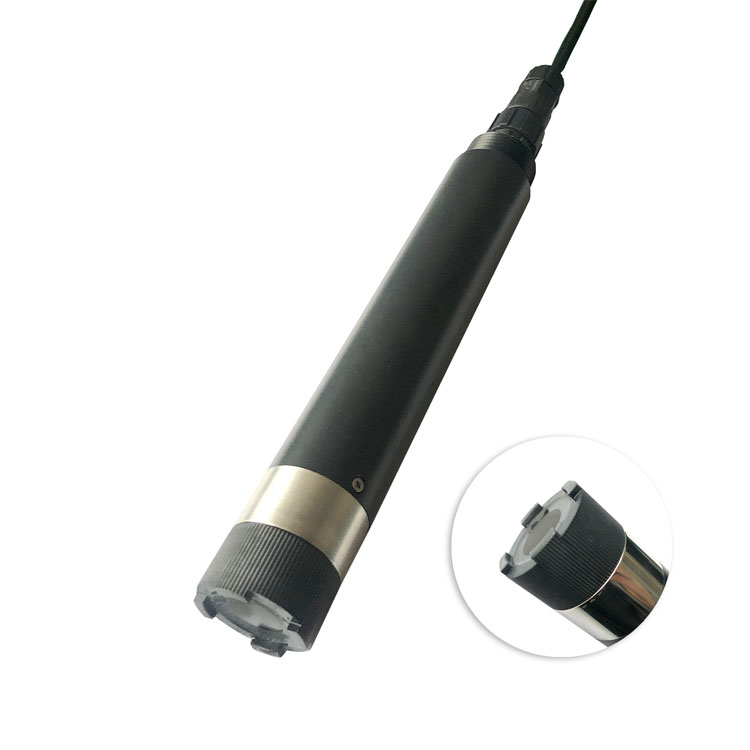

- 结构：

  - 荧光帽：涂有氧敏感荧光材料（例如，钌络合物或铂卟啉）。

  - 光源：蓝色发光二极管（LED），通常发射波长为 450–470 nm 的光。

  - 光电探测器：接收荧光信号，通常为光电二极管。

  - 温度和压力传感器：用于自动环境补偿。

工作原理：

  1. 蓝光激发帽内的荧光物质，使其发出红光（通常为 600-650 纳米）。

  2. 水中的氧分子与荧光材料相互作用，猝灭荧光（降低其强度或寿命）。

  3. 利用内部校准曲线，通过测量红光和蓝光之间的相位差或荧光寿命来计算氧气浓度。

  4. 集成温度和压力传感器可自动校正环境影响，确保测量精度。

- 特征：

  - 无需膜或电解质，因此无需极化。

  - 不消耗氧气，不受水流影响。

  - 耐化学干扰（例如硫化物、氯化物），适用于复杂的水环境。

  - 随时间推移漂移最小，响应速度快，维护要求低。

 溶解氧传感器的技术特点

1. 高精度和稳定性：电化学传感器通过膜和校准实现高精度（±0.1 mg/L）；光学传感器由于其非消耗性和抗干扰性，在长期稳定性方面表现出色。

2. 自动补偿：现代溶解氧传感器集成了温度和压力传感器，可自动校正环境因素，确保结果准确。

3. 抗干扰性：光学传感器对化学干扰（例如硫化物、氨）具有很强的抵抗力，非常适合用于受污染的水；电化学传感器需要合适的膜来最大限度地减少干扰。

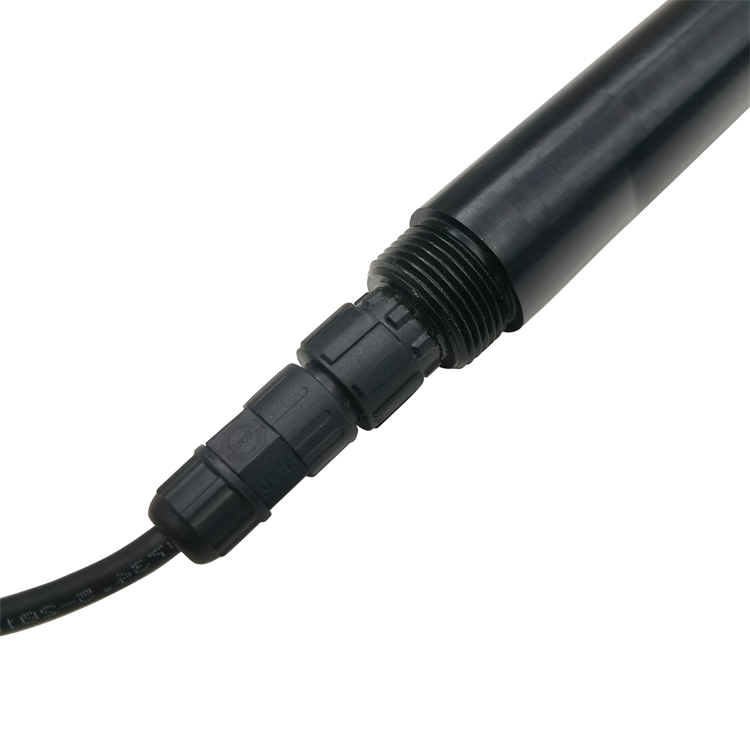

4. 多种输出选项：支持模拟（4–20 mA）、数字（RS485、Modbus）或无线传输，以便轻松与数据采集系统或物联网平台集成。

5. 维护成本低：光学传感器由于没有膜或电解质，因此需要的维护量极少；电化学传感器需要定期维护，但通过自清洁设计可以延长使用寿命。

 溶解氧传感器的应用

1. 环境监测：

   - 监测河流、湖泊和海洋中的溶解氧含量，以评估生态健康状况和污染程度。

   - 测量污水处理厂曝气池中的溶解氧，以确保有足够的氧气供微生物降解有机物。

2. 水产养殖：

   - 实时监测水产养殖系统中的溶解氧水平，以优化鱼类、虾类和其他水生生物的生长条件（通常维持在 4-8 mg/L）。

3. 工业水处理：

   - 在饮用水处理、制药或食品加工中监测溶解氧，以确保水质和工艺稳定性。

4. 科学研究：

   - 为水化学、海洋学和环境研究提供高精度溶解氧数据，支持水动力学和生态过程的分析。

 选择和使用注意事项

1. 选择合适的传感器类型：

   - 电化学传感器：适用于高精度、成本敏感型应用，例如实验室或工业监测。

   - 光学传感器：适用于长期监测、复杂的水质条件或低维护场景，例如实地研究或水产养殖。

2. 校准和维护：

   - 电化学传感器：需要定期校准（使用饱和氧水或零氧溶液）和更换膜和电解质（每 6-12 个月一次）。

   - 光学传感器：需要的校准频率较低，但需要定期检查荧光帽的清洁度和完整性。

   - 避免使用硬物清洁电极或荧光帽，以免损坏敏感表面。

3. 环境适应能力：

   - 确保传感器的温度（0-50°C）和压力范围与目标水环境相匹配。

   - 选择防水等级高（例如 IP68）的传感器，以便长期浸入水中。

4. 数据集成：

   - 确认传感器的输出接口与监控系统兼容（例如，Modbus 或 4–20 mA）。

   - 在高浊度水中，优先使用光学传感器，以最大限度地减少悬浮颗粒的干扰。

 未来发展

传感器技术的进步正推动溶解氧传感器朝着以下方向发展：

- 多参数集成：将溶解氧与 pH 值、浊度、电导率等参数相结合，开发紧凑型多参数水质传感器。

- 智能技术：集成人工智能算法进行自我诊断、自我校准和异常检测，以提高测量可靠性。

- 小型化和低功耗：开发用于便携式设备和物联网应用的小型化、低功耗传感器。

- 先进材料：使用更耐用的荧光材料或防污涂层来延长传感器寿命并减少维护需求。

 结论

溶解氧传感器利用电化学或光学原理，能够精确测量水中的氧气浓度，为水质监测和管理提供关键数据。电化学传感器以其高精度和低成本而著称，适用于实验室和工业应用；而光学传感器则具有无耗能、抗干扰和低维护等优点，是复杂环境和长期监测的理想选择。正确选择和维护溶解氧传感器能够显著提高水质分析的效率和可靠性，为环境保护、水产养殖和工业生产过程提供重要支持。
