如何在4-20mA与RS485信号传输传感器之间进行选择

温湿度变送器及信号传输技术完整指南

随着工业自动化与智能化推进，温湿度变送器在工业生产、农业温室、智能建筑和科学研究中扮演关键角色。它将环境温湿度数据转换为可采集的电信号，供控制系统、远程监测平台或物联网生态处理。

工业中最常见的信号传输方式为4-20mA模拟电流输出和RS485数字通信。两者在抗干扰能力、传输距离、精度、安装复杂度和成本等方面各有优势。本文从原理、应用、选型指南到常见问题，全面剖析两种技术，为您提供清晰的决策框架。

4-20mA信号及其优势

1. 为什么使用4-20mA电流信号？

4-20mA电流环路是工业传感器最经典的输出之一，具有以下优势：

- 抗干扰能力强：电流信号不受线路长度或电阻变化影响，在强电磁干扰环境下仍稳定。

- 两线制供电：4mA作为传感器待机电流，信号线兼作电源线，布线简单。

- 开路检测：下限非零（4mA），回路断开时可立即检测故障。

- 本质安全：回路功率低，在易燃环境中不易产生火花。

> 小贴士：4-20mA适用于工业环境监测、温室控制及防爆区域。

2. 4-20mA信号传输距离

传输距离取决于：

- 供电电压（Ue）：电压越高，距离越远

- 传感器最低工作电压（Umin）：需支持满载20mA

- 负载电阻（RL）：电流转电压电阻

- 电缆电阻（Rline）：线径越粗、越短越好

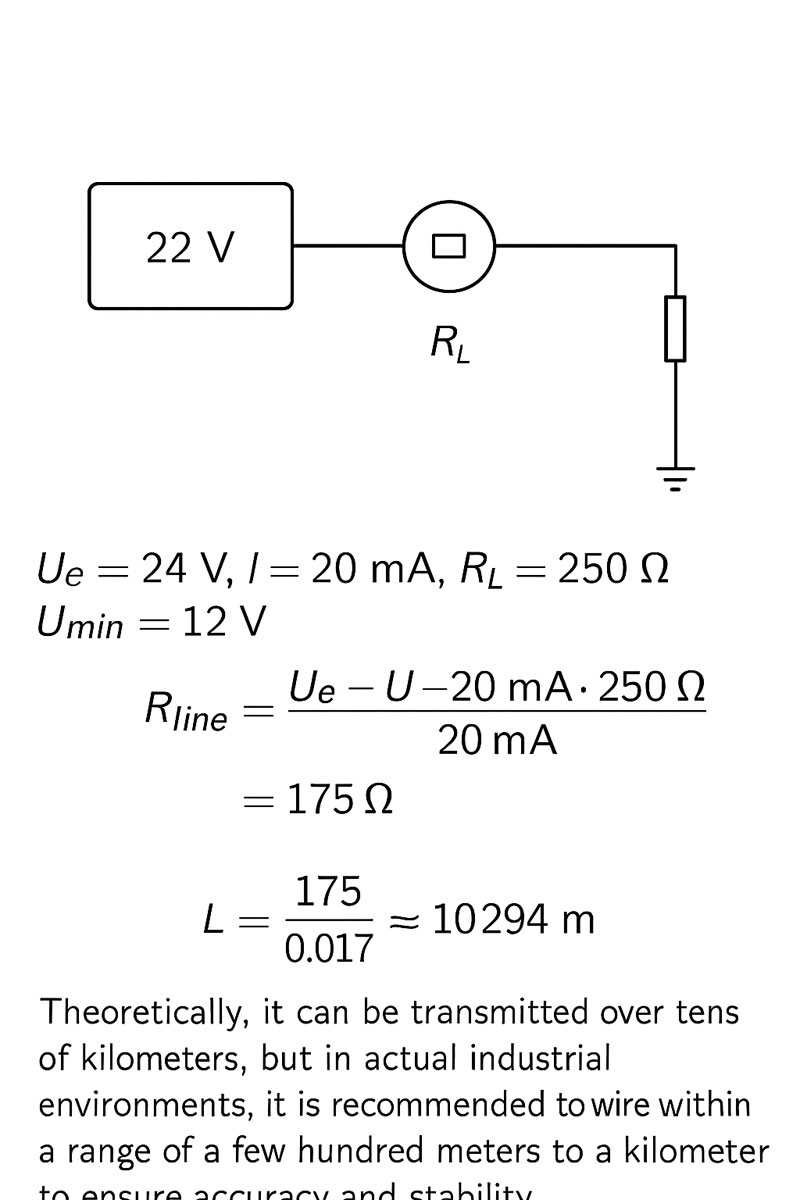

计算示例：

已知：

- Ue = 24V

- I = 20mA

- RL = 250Ω

- Umin = 12V

理论上可超10km。实际工业应用中，为保证精度和可靠性，通常限制在数百米至1km。

3. 电压信号传输的局限性

直流电压信号随电缆长度衰减，且极易受干扰，不适合工业长距离传输。

> GB/T 3369.2-2008模拟信号规范明确指出：电压信号不推荐用于工业长距离传输。

RS485通信及其特点

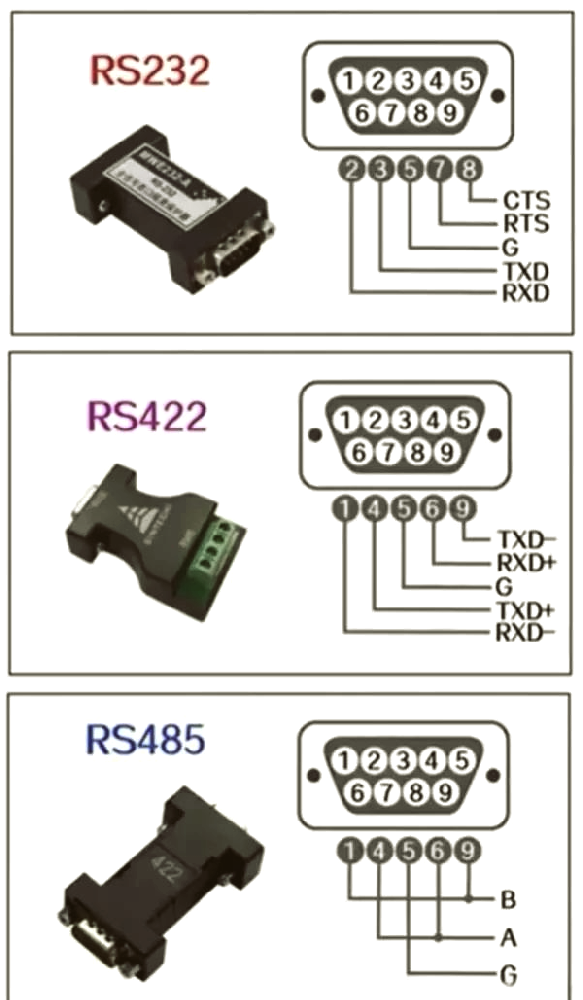

1. 什么是RS485？

RS485是一种工业标准差分串行通信协议，支持半双工或全双工传输，可采用多点总线拓扑，将温湿度数据接入PLC、DCS或物联网平台。

2. RS485传感器的优势

- 长距离通信：可靠传输1000米以上

- 多节点支持：标准总线最多32个设备（可通过中继器扩展）

- 数字高精度：不受电阻或压降影响

- 易于集成：无缝对接工业物联网、智能建筑和PLC系统

3. RS485的不足

- 配置较复杂（需Modbus RTU/ASCII等协议）

- 需要网关或数据解析器，增加成本

- 通常需单独供电（非两线制）

> 小贴士：RS485最适合远程多点监测、工业物联网和高精度应用。

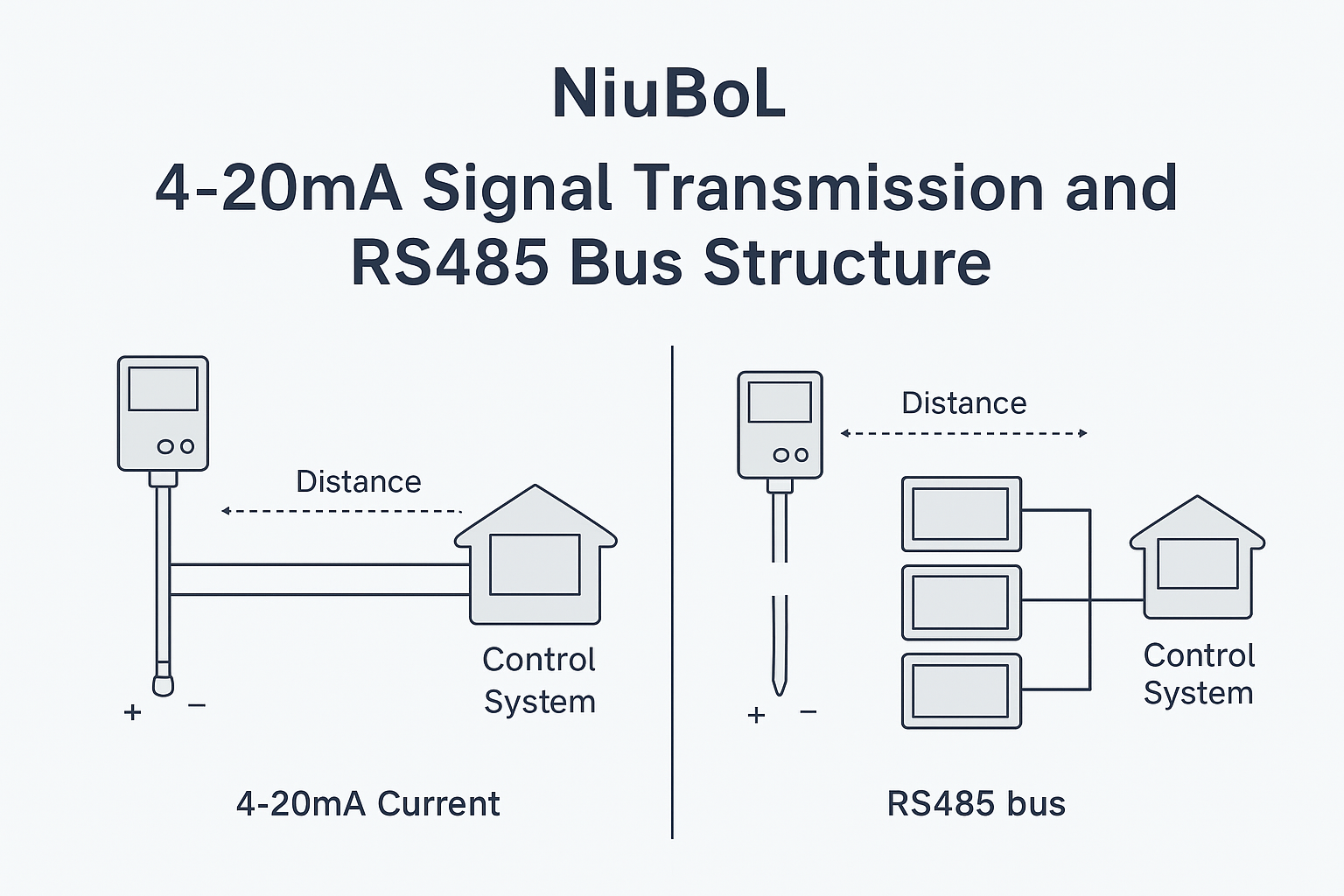

4-20mA vs RS485 – 技术对比

选型推荐

专业小贴士：

- 4-20mA：尽量减少接头以防信号损失

- RS485：使用屏蔽双绞线+终端电阻以提升稳定性

NiuBoL 温湿度变送器应用案例

1. 工业环境监测

- 场景：车间温湿度控制，确保工艺稳定

- 信号选择：4-20mA – 布线简单、抗干扰足够

2. 精准农业温室

- 场景：实时监测用于灌溉与通风

- 信号选择：RS485 – 多传感器总线、云端数据上传

3. 智能建筑与BMS

- 场景：HVAC系统集成与远程监测

- 信号选择：RS485 – 易与楼宇自控集成

4. 科研实验室

- 场景：长期高精度数据记录

- 信号选择：RS485或双输出（4-20mA + RS485）

> 小贴士：部分NiuBoL变送器支持双输出，同时满足本地模拟控制与远程数字采集。

常见问题解答（FAQ）

1. 4-20mA户外能传多远？

理论上超10km；实际为保证稳定，建议300m–1km。

2. RS485总线最多支持多少传感器？

标准32个节点；通过中继器可扩展。

3. 为什么4-20mA下限是4mA而非0mA？

4mA为传感器供电；便于检测回路断开故障。

4. RS485能否完全替代4-20mA？

可以，但需考虑系统兼容性、协议解析和成本。

5. 长距离4-20mA布线注意事项？

确保供电电压充足、使用合适线径、减少接头、避开干扰源。

6. 如何提升RS485抗干扰能力？

使用屏蔽双绞线、终端电阻，必要时加隔离器。

7. 环境温度会影响变送器精度吗？

高端型号带有温度补偿，影响极小。

8. 两种信号都适合防爆区域吗？

4-20mA本质安全；RS485需加本质安全栅。

9. 能否同时使用两种信号？

可以——NiuBoL双输出型号支持本地模拟+远程数字。

10. 电缆材质会影响传输距离吗？

铜线电阻低→距离更远；铝线需更大线径或缩短距离。

11. RS485推荐使用哪种协议？

Modbus RTU – PLC、DCS和物联网平台广泛支持。

12. 需要定期校准吗？

高精度工业/科研用途：建议每6–12个月校准一次。

结语

温湿度变送器是工业、农业和智能建筑环境监测的必备设备。

- 4-20mA：适合单点、短距离、简单、防爆应用

- RS485：适合长距离、多点、高精度、物联网集成系统

NiuBoL提供全系列变送器，支持4-20mA、RS485及双输出型号，满足多样化需求——为您带来可靠、精准、可远程的环境监测。

行动号召：立即联系我们，获取针对您应用的定制变送器选型方案或技术资料。
