雷达水位计：非接触式水利监测、洪水预警必备工具

一、雷达水位计：定义及不可替代的特点

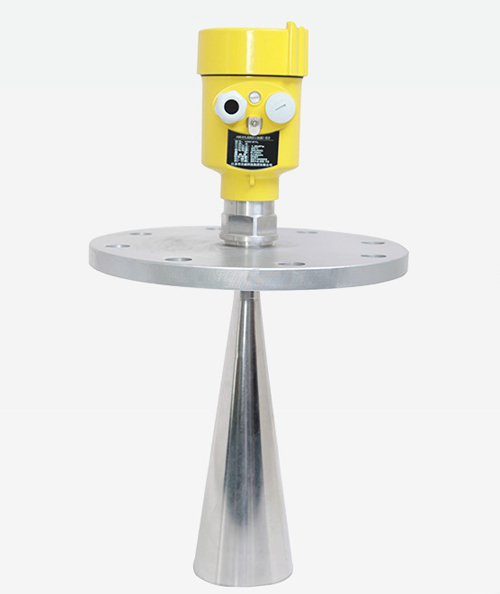

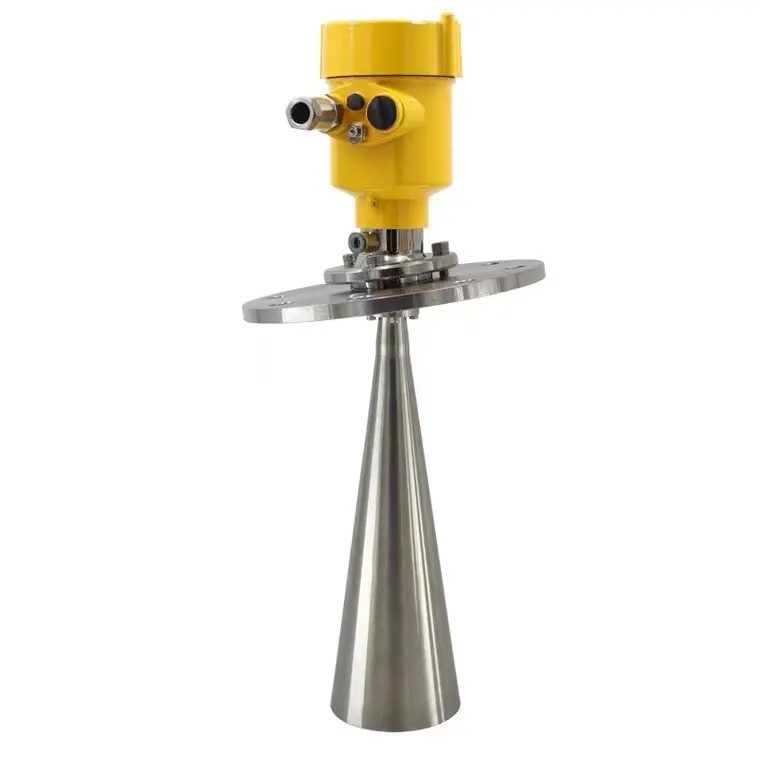

雷达水位计，也俗称水位雷达，是一种利用高频电磁波检测目标距离和液位高度的电子装置。与传统的接触式测量（如浮子式）或差压式测量相比，雷达水位计以其独特的非接触式测量方式在水利监测中占据着不可替代的地位。

1.1 雷达水位计的核心定义

雷达水位计向水面发射电磁波（微波脉冲），接收水面反射回来的信号，利用电磁波的传播时间计算传感器到水面的距离，从而间接获得实际水位。

1.2 雷达水位计的独特优势

雷达水位计的非接触特性使其在室外复杂的水环境中表现出优异的性能和稳定性：

• 抗环境干扰能力强： 不受大气温度、压力、空气密度、风、降雨或相对湿度的影响。

• 高水质耐受性： 不受水中污染物、沉积物、漂浮物（如水草、垃圾）影响，无需防浪井。

• 精度高、测量范围大： 测量精度可达毫米（mm）级，测量范围宽，可达30米，高端产品如NiuBoL可达65米，满足大型水库、河流监测需求。

• 维护成本低且使用寿命长： 非接触式测量意味着探头不接触水体，磨损低，维护成本极低，使用寿命长。

• 轻松集成： 可连续采集，加上太阳能发电系统，非常方便无人值守管理和远程实时监控。

2、雷达水位计（FMCW）原理及技术创新

雷达水位计的核心技术在于如何精确测量电磁波到达水面的“往返”时间，并将微小的纳秒级时间差转化为精确的距离数据。

2.1 传统雷达测距原理（简化）

雷达脉冲从天线发射，从水面反射回来，由同一天线接收。

距离（D）=电磁波传播速度（C）*往返时间（T）/2

由于电磁波传播速度 C 是恒定的（光速），测量精确的往返时间 T 即可得出到水面的距离 D。

2.2 调频连续波（FMCW）技术原理

像NiuBoL这样的现代雷达水位计大多采用调频连续波（FMCW）技术，特别是工作在77GHz~79GHz高频毫米波雷达。

工作步骤：

• 发射信号：天线发射极窄的微波脉冲，频率随时间线性变化（频率调制）。

• 接收信号：接收水面反射的脉冲信号。

• 时差计算：由于发射和接收之间的时间间隔很小，将当前发射信号与接收端接收信号混合，产生差频信号。

• 距离换算：这个差频信号fb与雷达距离D成正比，通过测量毫秒级的fb，可以高精度计算出纳秒级的时间T，从而得到距离D。

调频连续波优点： 与传统脉冲雷达相比，FMCW雷达具有更大的工作带宽，从而带来更高的测量分辨率和精度，同时实现更紧凑的射频架构和更小的测量盲区。

3. NiuBoL雷达水位计（77GHz）产品特性及指标

NiuBoL雷达液位计采用77GHz~79GHz调频连续波技术，实现高性能水位监测。

3.1 突出的功能特点

• 高频宽带： 基于自主研发的CMOS毫米波射频芯片，工作频率高、带宽大，保证毫米级测量精度。

• 小光束角： 最窄仅8°天线波束角，能量集中，抗干扰能力强。安装过程中受环境干扰物（如河岸、管道）影响较小。

• 范围和盲区： 较大射程可达65米，盲区在15厘米以内，对大型水库适用性强。

• 安全： 极低的发射功率，对人体和环境无伤害。

• 智能： 虚假回波过滤功能，提高测量可靠性。

• 一体化设计： 一体化镜头设计，尺寸紧凑，方便快速安装。

3.2 NiuBoL雷达水位计主要技术指标

4. NiuBoL雷达水位计应用场景及安装指南

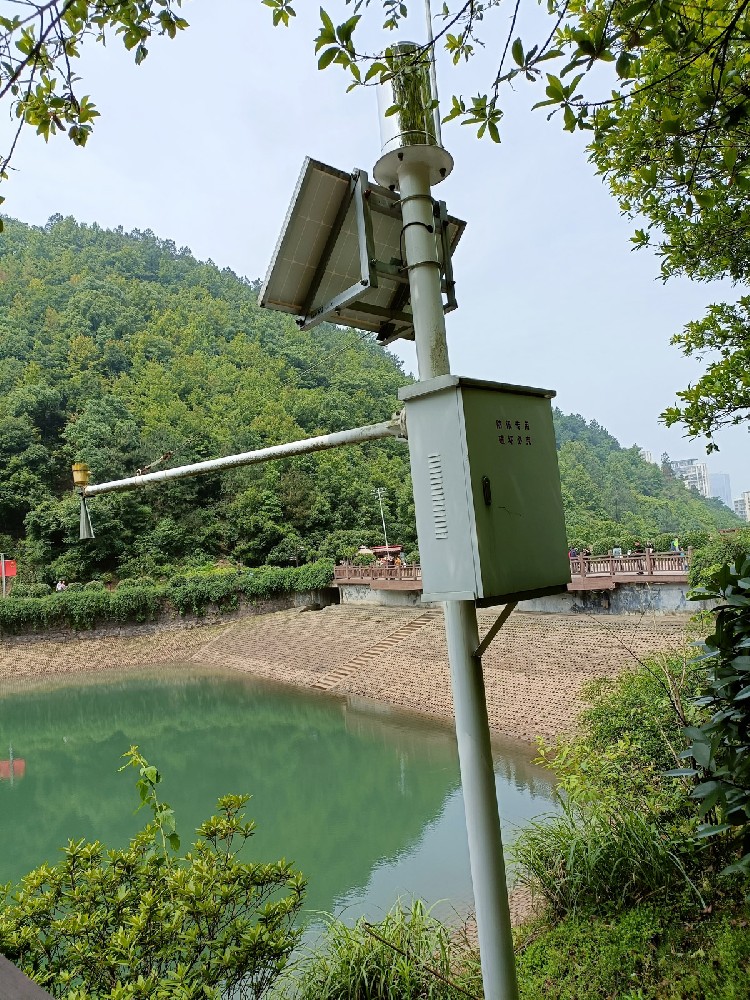

4.1 NiuBoL雷达水位计广泛的应用场景

雷达水位计由于精度高、环境适应性强，在多个领域发挥着关键作用：

• 城市内涝监测预警： 应用最广泛的之一。实时监测桥涵、低洼道路、排水管道、城市河湖等水位变化，为城市管理后台提供真实动态数据，及时发布内涝预警，保障公民生命财产安全。

• 水文调查及防洪： 用于江河、湖泊、水库的水位、库容监测，为水资源调度、防洪、抗旱提供决策依据。

• 农业灌溉： 监测渠道和灌区水位，实现水资源精准配置和高效利用。

• 工业领域： 应用于石油、化工、电厂、城市排水等工业环境中的液位/水位监测。

4.2 NiuBoL雷达水位计安装方法及注意事项

雷达水位计安装比较简单，但为保证测量精度，严格注意以下两点：

垂直度保证：
确保水位计安装垂直于水面。如果倾斜，反射信号幅度会减弱，影响正常测距和精度。

避免干扰：
避免发射光束撞击河岸边缘、管道、支架、安装螺栓等干扰物，可能产生虚假回波，干扰真实水面信号。

较窄的光束角（例如 NiuBoL 8°）更容易在安装过程中避免干扰。

建议安装在开放水面以上；若必须安装在防波井内，应确保井内壁光滑且远离波束角。

常见问题 (FAQ)

问：雷达水位计真的能达到毫米级的测量精度吗？
答：是的。得益于高频毫米波（77GHz~79GHz）和FMCW技术的高分辨率，现代雷达水位计可以在短距离和标准环境下实现±1毫米的精度。

问：雷达水位计测量会受到大雨或大雾的影响吗？
答：与超声波相比，雷达波受大气环境（如降雨、雾）的影响最小。雷达信号穿透力强，保持稳定的测量精度。

问：水面漂浮物（如水草、塑料瓶）会影响雷达测量吗？
答：雷达波束通常覆盖较大的水面区域，接收大量反射信号的平均值。单个或少数漂浮物不会对整体测量产生显着影响，其非接触式测量本质上不受漂浮物的影响。

问：NiuBoL雷达水位计的较大量程是多少？适合水库使用吗？
答：NiuBoL雷达液位计较大量程可达65米，完全满足大型河流、水库、深井或水利枢纽大范围应用需求。

问：为什么雷达水位计需要极窄的波束角？
A：窄光束角（如8°），能量集中，提高信噪比；更重要的是，较大限度地减少发射光束对安装环境干扰物（如桥梁结构、河岸、管壁）的影响，避免虚假回波。

问：雷达水位计安装时如何保证垂直度？
A：使用水平仪或专业安装支架进行调整。安装后，通过系统后端较好查看回波曲线，确保稳定的信号质量。

问：雷达水位计需要定期校准吗？维护频率高？
答：雷达水位计是非接触式测量，通常不需要频繁校准。无活动部件，维护成本极低，只需定期检查表面是否有污垢或凝结，确认安装稳定性。

问：雷达水位计功耗如何？可以使用太阳能吗？
答：现代雷达水位计（如NiuBoL，较大功耗0.6W）注重低功耗，非常适合太阳能发电系统和电池使用，实现长期可靠的户外无人值守监测。

问：雷达水位计对人体有辐射危害吗？
答：NiuBoL雷达液位计发射功率极低，符合相关安全标准，对人体和环境无伤害，使用安全。

问：什么是雷达水位计盲区？如何避免盲区影响测量？
答：盲区是指传感器天线附近无法进行精确测量的最小距离。 NiuBoL产品盲区在15厘米以内，即水面与传感器的距离不能小于15厘米。安装时应考虑最高水位与安装位置的高差，确保最高水位不进入盲区。

Q11：NiuBoL有哪些认证？
A11：CE、ISO9001、RoHS、国家认可的气象校准证书。

摘要：水利现代化的可靠选择

雷达水位计以其高精度、高可靠性以及非接触测量的独特优势，正在成为水利监测和城市内涝预警系统的主要技术手段。尤其是基于高频FMCW技术的NiuBoL雷达液位计，具有毫米级精度、超低功耗、小波束角等特点，为从农业灌溉到大型水库监测提供稳定高效的解决方案。告别传统测量方式的诸多局限性，雷达水位计正在以科技的力量守护我们的水利安全。

下一步：您是否需要详细的NiuBoL雷达液位计产品手册和报价，或者针对您的特定应用场景（例如城市内涝监测）的定制安装点布局建议？
