校园气象站安装标准和系统集成指南

校园气象站安装标准及系统集成指南：工程项目部署的关键要求

校园气象站安装的核心工程意义

校园气象站不仅作为教学演示工具，更是融入智慧校园生态的感知节点。他们的数据可以连接到建筑能源管理系统、校园安全预警平台或环境监测大数据中心，支持极端天气警报、空气质量联动和STEM跨学科教学项目。在实际工程实践中，不规范的安装会导致风速/风向偏差超过20%、辐射数据失真或湿度传感器漂移，最终影响系统可靠性和项目验收。

NiuBoL系统专门针对项目需求进行了优化：低功耗（<5W), IP65 protection rating, solar + battery redundant power supply, RS485 bus support for multi-sensor clustering, and compatibility with mainstream industrial gateways, enabling efficient large-scale deployment across campus networks.

校园气象站选址和环境评估要求

地形和开阔度要求

观测场地应选在地势平坦、坡度小于1：10的地方，避开山谷、山顶或热岛效应明显的地点。根据WMO和中国气象局标准，观测场周围必须开阔，障碍物高距比≤1/10（即障碍物到围栏的距离至少为障碍物高度的10倍）。在校园环境中，可选位置包括运动场边缘、实验区空地或教学楼南侧低层平台，同时避免高层建筑遮挡（>10 m）。

常见的校园选址问题：靠近空调室外机、食堂排气口或变压器可能会导致局部湍流、热污染或电磁干扰。

最小场地面积和分区布局

校园基础气象站观测场地面积≥8~12 ；对于综合站（包括辐射、土壤、地温等要素），建议≥25~30 m²。分区布局遵循“南低北高”的原则：雨量计放置在南部较低位置，风传感器放置在北部最高点，辐射传感器放置在中央空地。围栏应采用白色工程塑料或哑光不锈钢，高1.2-1.5m，采用通风网状设计，防止反射干扰。

NiuBoL提供定制支架系统：可调节铝合金塔（高度可达10 m）、防鸟钉组件和防倾斜加固，即使在有限的校园空间内也能确保合规布局。

干扰源避免和电磁兼容性

• 电磁干扰：与高压变压器、变电站、雷达站保持≥50m的距离；避免强磁场设备（例如电机或大功率无线电发射器）。脉冲型传感器对电磁干扰特别敏感；使用屏蔽电缆+浪涌保护器（符合IEC 61000-4-5）。

• 化学/颗粒污染：距排污口、垃圾填埋场、食堂烟囱保持≥100m；避免酸/碱气体腐蚀对湿度敏感的电容器。

• 生物和人类干扰：观测场50m范围内，禁止种植高于1m的农作物或树木；安装防护网以防止动物伤害和学生意外接触。

进行接地电阻测试（<4 Ω) and electromagnetic environment scanning on-site to ensure compliance with QX/T 685—2023 National Basic Meteorological Station Site Selection Technical Requirements.

校园气象站安装与维修要点

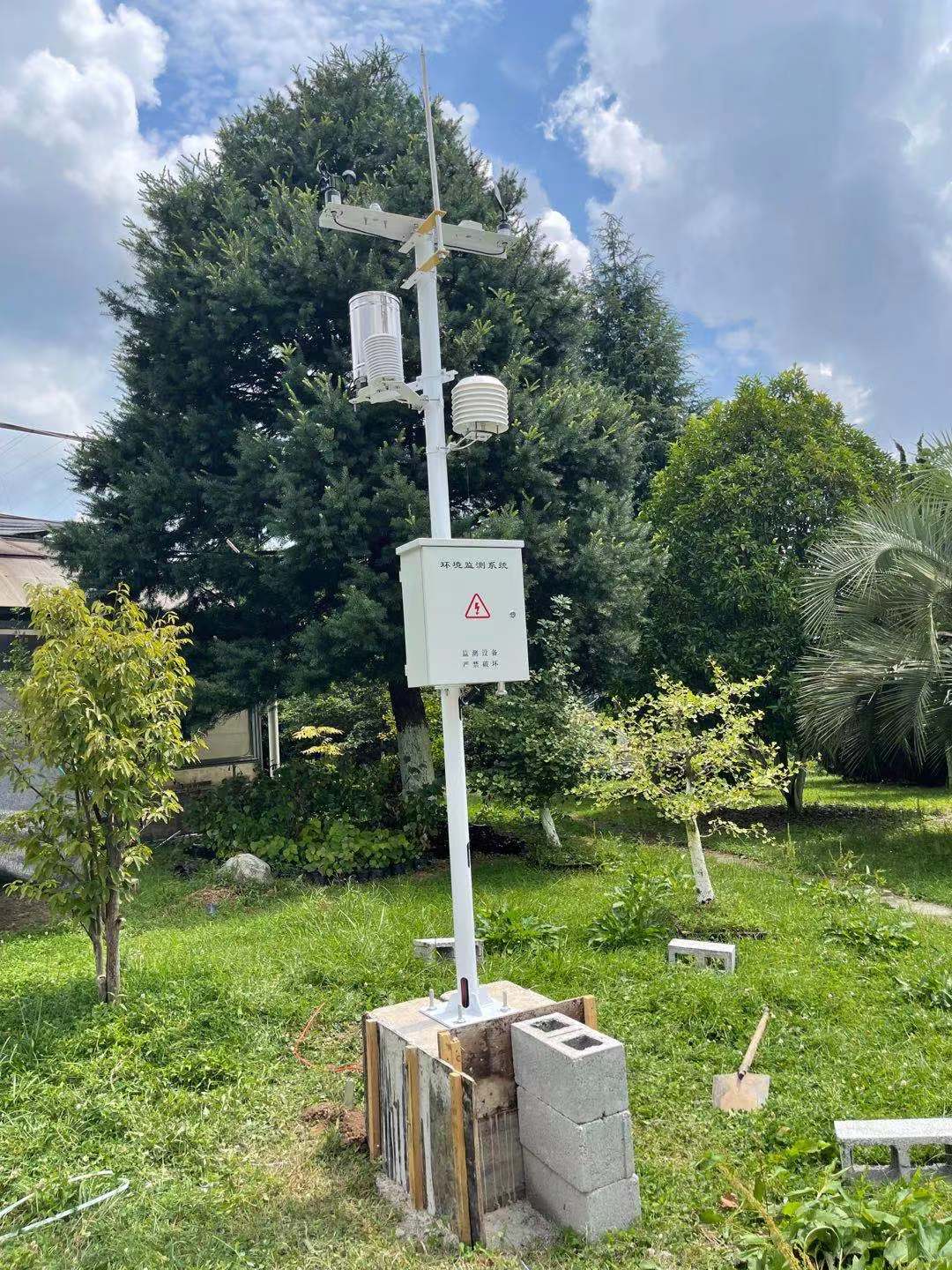

基础施工和结构固定

采用混凝土基础（尺寸≥800×800×600 mm）并预埋膨胀螺栓（M12以上）固定塔基。标准风传感器安装高度为10 m（根据项目需要可调节为6-10 m），采用穿孔格子塔以较大限度地减少湍流。在大风或地震区，应加设防震垫和多点拉线加固。

NiuBoL塔采用可倾斜设计，方便维护和传感器校准，降低高空作业相关风险。

传感器安装精度要求

• 风向传感器：南北方向（标记指向地理正北），安装误差≤±3°。

• 温湿度传感器：安装在百叶窗盒或辐射屏蔽内，距地面 1.5–2.0 m。

• 雨量计传感器：嘴部保持水平，距地面≥0.3 m，以防止飞溅干扰。

• 辐射传感器：水平安装，跟踪精度高；直接辐射仪器需要太阳跟踪器。

所有传感器电缆应穿过地下保护导管或套上套管以防止暴露。

供电及通讯基础设施

优级采用太阳能+锂电池冗余供电，以市电作为备用。通信选项包括 RS485 有线、4G/5G 无线或 LoRaWAN 低功耗广域网。

系统集成和兼容性解决方案

NiuBoL 校园气象站支持 Modbus RTU RS485、MQTT TCP/IP 和 HTTP/HTTPS 协议，以实现无缝集成：

• 与 PLC/SCADA 系统集成：通过 Modbus 寄存器映射读取元素数据。

• IoT平台接入：使用MQTT主题订阅进行云端上传和可视化。

常见的项目集成场景包括将气象数据链接到校园照明/空调控制，在环境监测大屏上显示，以及与空气质量传感器融合生成综合环境指数。

NiuBoL校园气象站主要技术参数

常见问题 (常见问题)

1.校园气象站选址时如何评估障碍物影响？
   使用仰角计算：障碍物仰角≤5°，距离≥10倍高度；避开日出/日落方向的障碍物。

2. NiuBoL系统如何与现有校园IoT平台集成？
   通过Modbus、RTU或MQTT协议直接进行寄存器/主题映射，兼容主流IoT平台。

3. 系统维护周期和校准要求是什么？
   每季度预防性维护一次；每 6-12 个月校准一次传感器。

4、如何避免电磁干扰对数据的影响？
   与变压器保持≥50 m 距离；采用屏蔽电缆+SPD浪涌保护；进行现场电磁背景噪声测试。

5. 偏远校园项目如何保证供电可靠性？
   太阳能+锂电池双备份； NiuBoL低功耗设计，支持阴雨天连续运行≥7天。

6、安装多传感器集群时如何避免相互干扰？
   严格分区布局：外围为风/雨传感器，中心为辐射/温湿度传感器；分类电缆布线。

结论

校园气象站的标准化安装是保证数据质量和系统稳定运行的基础，直接决定项目的长期价值。 NiuBoL 系列围绕工程级可靠性和开放兼容性构建，可帮助集成商高效交付智能校园气象子系统。如果您需要现场勘察支持、定制集成解决方案或参数选型咨询，请随时联系NiuBoL技术团队，共同推进教育领域环境感知项目的实施。
