NiuBoL 多普勒血流监测站：安装规范和故障预防完整指南

智慧水利核心：多普勒流量监测技术逻辑

在现代水利管理和工业排水监测中，流量数据的准确性是决策的基础。与传统的机械式测速仪不同，NiuBoL多普勒测速仪利用物理学中的多普勒效应进行测量。

当超声波源和观察者（传感器和水中的杂质/气泡）之间存在相对运动时，接收到的频率发生变化。通过测量该频移，系统可以准确地计算出流体的瞬时流速。结合内置的高精度压力传感器进行水位监测和河流断面几何形状建模，系统可以实时转换为瞬时流量和累计流量。

这种电子测量方式（旋转部件非接触式）具有无机械磨损、启动流速低、覆盖范围广等显着优点，是目前明渠、河流、非满管计量监测的可选解决方案。

NiuBoL多普勒速度计功能特点及核心参数

作为一款高性能监测设备，NiuBoL在设计时充分考虑了长期浸没在现场和复杂流体环境的苛刻要求。

1.工业级设计，高可靠性
   设备外壳采用高强度ABS工程塑料，不仅坚固耐冲击，而且具有优异的化学稳定性，有效抵抗各种水体的腐蚀。全电子设计，无机械运动部件，消除了因机械老化或沉积物堵塞造成的测量误差，确保长期稳定性和可靠性。

2. 多维度参数监测
   不仅仅是流量，NiuBoL系统是一体化水文感知终端：
   速度监测：范围可达0.03~5m/，精度可达±1.0%。
   水位监测：实时感知水深变化，精度0.3%。
   温度监测：内置高精度热敏元件，实时捕捉水温动态，为科学分析提供支持。

3、通讯及保护系统
   设备采用标准ModBus-RTU通信协议，通过RS485接口进行数据传输，具有极强的抗干扰能力，支持远距离有线传输或无线网关云端接入。其防护等级达到IP68，搭配优质透气电缆，支持长期浸泡在水中，无惧漏电。

严格的安装规范：确保“长期稳定”的关键

即使设备性能优秀，安装不当也是导致监控失败的主要原因。 NiuBoL总结了以下铁芯安装注意事项，建议技术人员严格执行。

水下部署位置选择

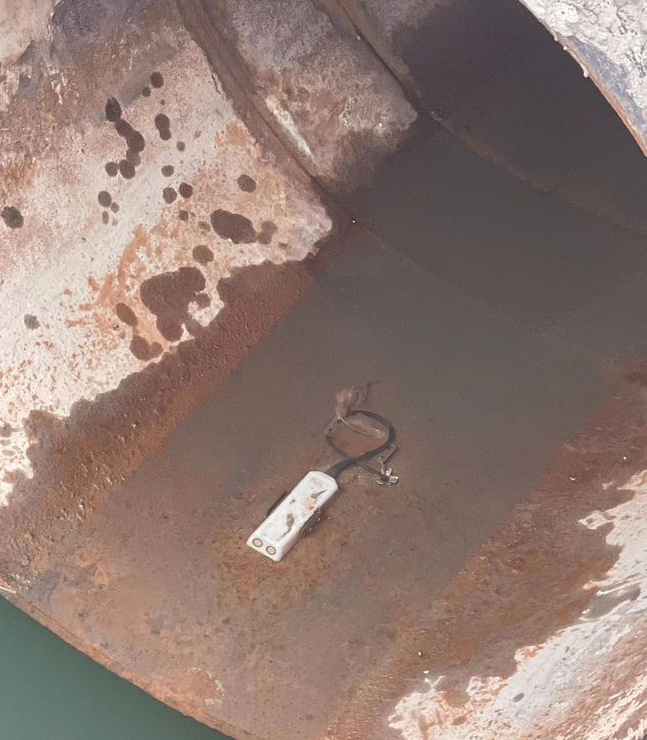

• 正常安装应保证流速计低于较低水位至少20cm。若受地形限制，不得低于5cm，避免设备暴露在水面以上造成测量信号中断或数据漂移。安装板预留M5圆孔，应用支撑螺栓将其牢固地固定在河底安装架或支架上。

电缆保护：不容忽视的细节

• 防水插头：传感器、无线传输模块、电源控制器、电池盒之间的防水插头必须完全插入并锁紧。这是防止电路短路或断路的前列道防线。

• 壁挂式固定：电缆应采用壁挂式，并用线夹固定，严禁使用连接电缆作为承重线悬挂发射机或重物。

• 夹克保护：强烈建议在电缆外套透明橡胶水管或波纹管。如果电缆必须经过尖锐物体表面，必须加保护套，以防止摩擦损伤皮肤导致漏水。

杂物过滤和设备清洁

在有树枝、杂草、石头或高浓度泥沙的环境中，可在流速计前安装隔离栅，进行初步的水过滤。管理人员应建立定期清洁制度，确保没有异物遮挡传感器探头表面，保持较好的信号反射质量。

故障预防及操作纪律：安全前列、密封至上

为保证监控站长期稳定运行，维护人员应牢记以下“八项禁止”及维护纪律：

• 断电操作：任何开盖调试操作前必须断开电源。

• 密封检查：外壳上有紧固螺丝，重新密封时必须检查防水密封条是否完好。如果密封条上有垃圾或颗粒，必须彻底清洁，否则IP68级别将不合格。

• 清洁运营：雨天或灰尘较多的环境下严禁开盖。如有必要，可在密封圈上涂抹适量704硅胶，以增强密封性能。

• 禁止粗暴操作：禁止人为拉扯、摆动电缆，禁止撞击传感器外壳。电缆必须固定在河岸上，严禁随波浪摆动。

多普勒流量监测站典型应用场景：从城市河流到工业排放口

NiuBoL多普勒血流监测站以其“体积小、重量轻、范围广”的特点，活跃在以下重点领域：

1.城市智慧水务及城市防洪监测
   在城市排水管网中（特别是非满管状态），多普勒流量计可以准确计算通水量，为城市防洪排水提供前列手决策数据。

2、农业明渠及灌区计量
   在农业灌溉明渠中，该装置可克服泥沙干扰，实现农田入水量精准统计，助力节水农业和农业水价综合改革。

3、河流径流及小流域监测
   在天然河道监测中，通过RS485远程传输，管理部门坐在办公室就可以查看各支流的瞬时流量和温度变化，建立精确的水文模型。

4、工业废水排放监测
   对于工厂排放口，系统可提供累计流量统计，确保排污行为合规、透明。

常见问题解答：多普勒血流监测站常见问题解答

问：多普勒流速计可以用于含沙量高的黄河河道吗？
答：是的。多普勒原理实际上是依靠水中的悬浮颗粒或气泡作为反射点。但要注意，如果泥沙浓度过高导致声波被完全吸收，或者沉积的泥沙覆盖探头，都会影响测量。因此，在高泥沙水域，建议定期维护并添加过滤网。

问：RS485数据传输不稳定如何排查？
答：开头检查防水塞是否拧紧，是否有氧化痕迹。其次检查电源电压是否稳定在10~30V范围内。最后检查屏蔽线是否良好接地，是否有大功率电机干扰。

问：默认的3秒测量间隔可以修改吗？
答：是的。可以通过ModBus通讯协议发送相应的指令来设置测量间隔，在水位变化平缓的渠道中可以适当延长测量间隔以达到节能目的，也可以在流量变化剧烈的工业排放口保持高频测量。

问：多普勒流速仪对水质有要求吗？
答：多普勒原理依靠水中的悬浮颗粒或气泡进行信号反射。如果水体过于清澈（如实验室级去离子水），信号强度会减弱。然而，天然河水、雨水、灌溉水、污水都含有足够的颗粒，非常适合使用。

问：如何判断传感器是否“短路”或“断路”？
答：开头检查通讯指示灯是否闪烁。若无数据输出，请立即检查防水插头是否松动或电缆护套是否被水中尖锐物体划伤。使用ModBus轮询来检查错误寄存器反馈也是一种有效的方法。

概括：

NiuBoL多普勒血流监测站不仅仅是一个测量工具，它代表着一种严谨的数字化管理态度。从捕捉多普勒频率变化到ABS工程塑料的密封保护，每一个设计细节都指向一个目标：提供最真实的水文数据。

在智慧水利建设的道路上，细节决定成败。通过标准化的安装和科学的维护，NiuBoL将帮助每一位水利工作者掌握流量数据。

技术参数快速参考

电源电压：DC 10V~30V
通讯协议：-RTU（RS485）
速度精度：±1.0%±1cm/（范围0.03~5m/）
水位精度：0.3%±0.5cm（范围0.03~5m）
温度精度：±1℃（-10℃~60℃）
防护等级：IP68
外壳材质：ABS工程塑料
待机电流：65mA/12V

您是否正在规划某个河道或排水管网的计量方案？欢迎联系NiuBoL及其技术团队，我们将为您提供从选型布局到安装护套保护的全流程技术支持。
