农业滴灌施肥控制系统工作原理

农业滴灌施肥控制系统工作原理

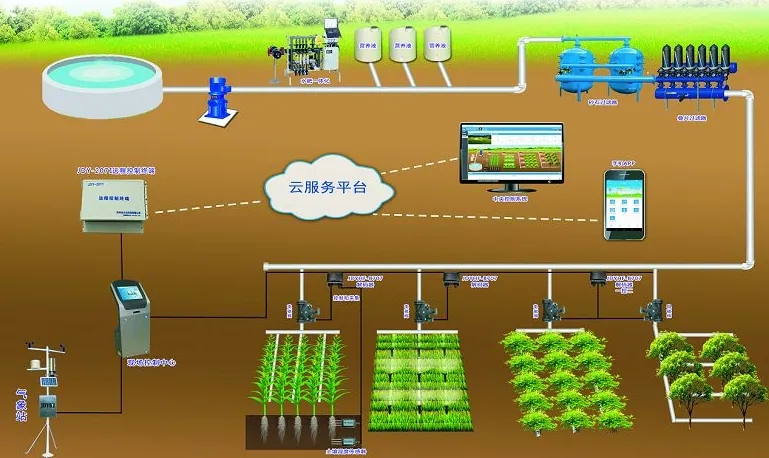

1 灌溉控制

灌溉分为人工干预、定时定量、条件控制三种灌溉控制方式。无论采用哪种控制方式，当满足灌溉启动条件时，首先打开田间问题阀和主控阀，然后启动水泵开始灌溉。当一组阀门灌溉结束后，先打开下一组阀门，然后关闭灌溉阀门（水泵始终运行）。当所有需要灌溉的现场阀门都完成后，先关闭水泵，然后关闭主控阀门和现场阀门，如此。一个灌溉过程就结束了。

2 施肥控制

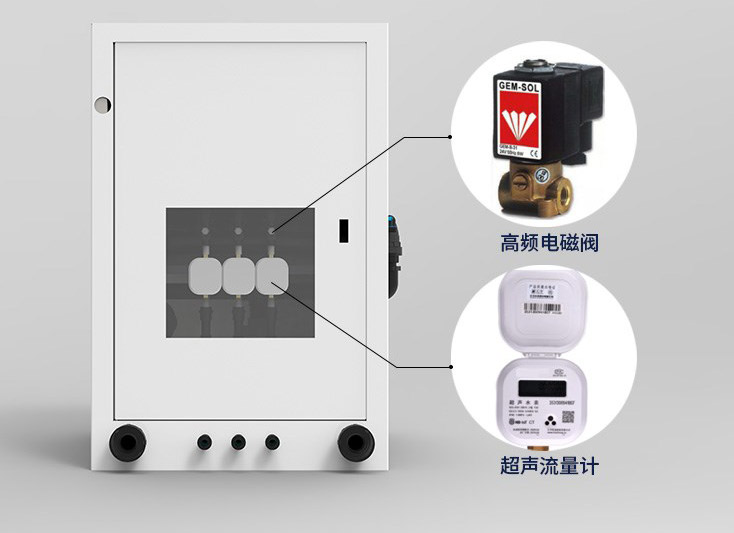

营养液施肥的方法也分为人工干预、定时定量、条件控制等。施肥营养液时，计算机系统使用选定的配方和设定的营养液pH值和EC值来混合试点的水和肥料。根据pH、EC设定值与检测值的偏差，调整混合阀的注肥频率，使营养液检测值与设定值的差值在允许范围内短时间内的范围。

当一组现场阀门结束时。先打开下一组阀门，然后关闭运行阀门。当所有需要施肥的田间阀门都结束后，先关闭施肥泵和泵，然后关闭所有正在打开的阀门，结束施肥控制。

3 过滤器自动转出清洗控制

冲滤机的控制方式有两种，一种是自动控制。一种是计算机手动控制。自动控制是用压差开关监控过滤器进出压差。哎呀，过滤器被堵住了。当两端压差达到设定值时，立即中断当前工作，可按顺序冲过滤组。冲洗时间的长短可任意设定。清洗完毕后，系统即可恢复原来的运行状态。

过滤器反冲洗手动控制：当认为过滤器冲时，可随时按反冲洗程序界面上的启动按钮，随时进行过滤。

4阀组

系统分为20个阀组。每个阀组可设置1～4个阀在同一阀组内的阀内同时灌溉。因此，整个系统控制多达80个电磁阀。

农业滴灌施肥控制系统的主要特点

1.功能强大。操作简单

具有人工干预、定时量化、条件控制的养殖灌溉施肥控制方式，用户可根据实际使用情况进行选择。同时，系统还具有过滤路由、信息查询、安全防护等功能。

2 系统硬件配置高、性能稳定、价格低廉

系统控制硬件选用进口PLC和触摸屏，执行机构采用进口电磁阀和泵，保证系统的可靠性和稳定性。

3、节水、节肥、省工，降低劳动强度，提高自动化管理水平。

4、实用性强。应用范围广泛

可广泛应用于蔬菜、花卉、果树、食用菌的灌溉施肥管理，通用性强。控制精度高，证明系统的营养液浓度EC和pH值pH调节良好，控制精度可达EC≤EC±0.1ms/CM，PH≤PH±0.2。
