智慧农业新引擎：NiuBoL温室传感器系统全套解决方案设计

智慧农业的“触角”：温室传感器系统的定义

在现代农业系统中，温室传感器是感知微妙环境变化的“神经末梢”。它是一种精密监测仪器的集成系统，可以将温室内部难以量化的环境因素（如空气温湿度、光辐射量、土壤含水量等）转换成可读可分析的标准电信号（如4-20mA或RS485信号）。

NiuBoL温室传感器解决方案旨在构建全面的“环境感知网络”，将作物生长环境从“取决于天气”转变为“精准控制”。这不仅仅是设备堆叠，而是集数据采集、逻辑处理、本地控制、远程管理于一体的闭环管理系统，适用于连栋温室、日光温室、自动化植物工厂。

温室核心监测维度：深入剖析主要传感器功能及原理

1. 空气环境监测：温度、湿度、二氧化碳
      空气温湿度传感器：采用高可靠性数字传感元件。温室内经常存在局部热岛效应；通过在不同高度和位置布置传感器，可以实现全空间平衡温湿度监测。它的作用是连接风扇、湿帘或加热系统，将环境维持在作物生长的较好温度（例如20-28°）。
      二氧化碳（CO2）传感器：采用非色散红外原理。在密封冬季温室中，CO2浓度不足是限制光合产量的“桶短板”。通过NiuBoL CO2传感器监测，可自动联动通风窗或CO2发电机。

2. 光合功率监测：光强度和光合有效辐射（PAR传感器）

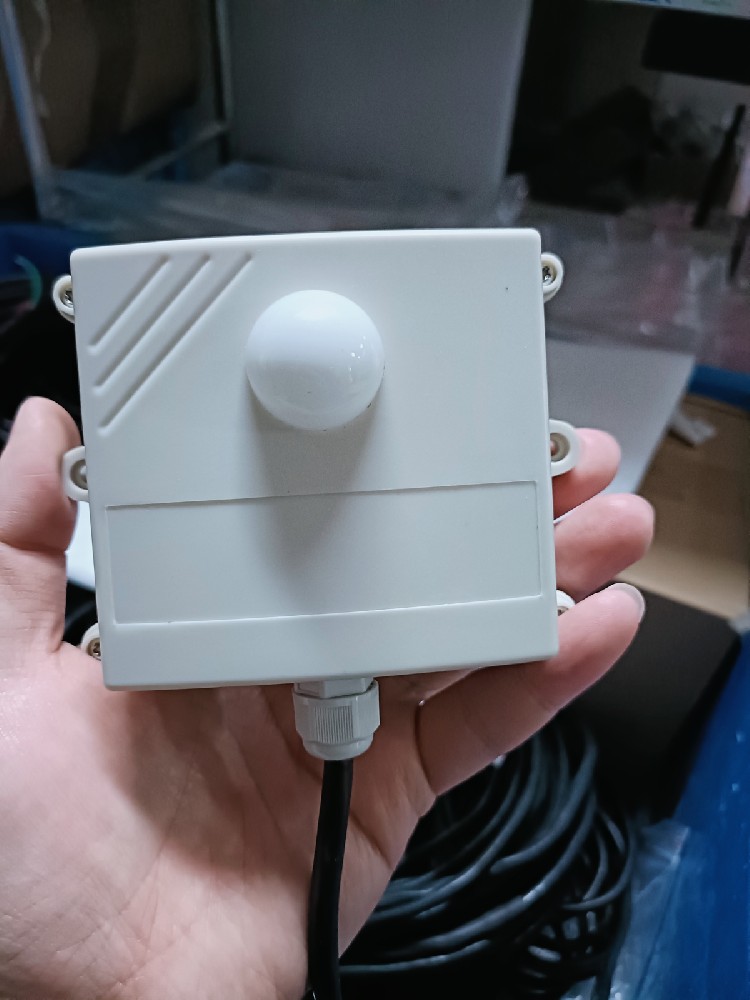

      光强度传感器：测量可见光辐射总量。主要用于控制遮阳网的开合，防止强光灼伤农作物或阴天触发补光逻辑。
      光合有效辐射（PAR）传感器：与普通照度计相比，它仅测量有助于植物光合作用的400-700nm波段能量，为研究型温室精确配光提供科学依据。

3. 根区环境监测：综合土壤多参数
      土壤湿度/温度/电导率 (EC) 传感器：基于频域反射计 原理。通过高频电磁波监测土壤介电常数。
      湿度监测：自动触发现场电磁阀进行精确灌溉。
      电导率（EC）监测：反映土壤盐分含量。在水肥一体化系统中，EC传感器是精准施肥的基础，有效防止烧苗、盐碱化。
      土壤pH传感器：实时监测根区酸碱度。 pH 波动直接影响肥料养分的利用率，对于蓝莓和草莓等酸性作物尤其重要。

系统结构分析：工业级硬连线控制架构

NiuBoL方案强调系统的抗干扰性和实时性，采用标准工业总线结构。

1. 感知层（底层支撑）
      由分布在温室内的各种NiuBoL传感器组成。传感器采用标准12-24V直流电源，输出信号统一为RS485（Modbus-RTU协议）。这大大增强了复杂农业电磁环境（如变频风机运行）下的信号抗干扰能力。

2. 采集与控制层（边缘计算）
      智能采集控制器：聚合所有传感器数据。它内置边缘控制算法，可以根据预设逻辑直接驱动继电器。

通信链路：采用菊花链布局的屏蔽双绞线。 RS485总线支持传输距离长达1200米，全面覆盖大型连栋温室集群。

3. 执行连接层
      采集控制器通过继电器输出模块直接链接：
      风扇和湿帘：解决高温高湿。
      内部/外部遮阳：调节光线。
      滴灌/微喷灌：实现自动补水补肥。

NiuBoL解决方案的突出优势：专业设计的核心价值

• 极强的环境耐久性： 温室环境具有高湿度、高农药腐蚀、高紫外线等特点。NiuBoL传感器外壳采用防腐ABS材质，探头采用316L不锈钢，电路板经过特殊涂层三防处理，确保在恶劣环境下长期不漂移、不损坏。

• 数据精度高、一致性好： 每个传感器在出厂前均使用标准气室（CO2）或标准土壤样品（水分）进行校准，确保同一温室内多个监测点数据的高度一致性，便于生成精确的等高线分布图。

• 兼容性和开放性： 采用标准Modbus通讯协议。这意味着用户不仅可以使用NiuBoL云平台，还可以轻松与现有PLC（如西门子、三菱）或其他工业组态软件（如组态王）集成。

• 防雷及抗干扰设计： 通讯接口集成15KV静电防护和防雷设计，有效应对夏季雷暴对电子设备的威胁。

温室传感器安装要求和维护指南：确保数据准确性的详细信息

1. 科学的安装位置

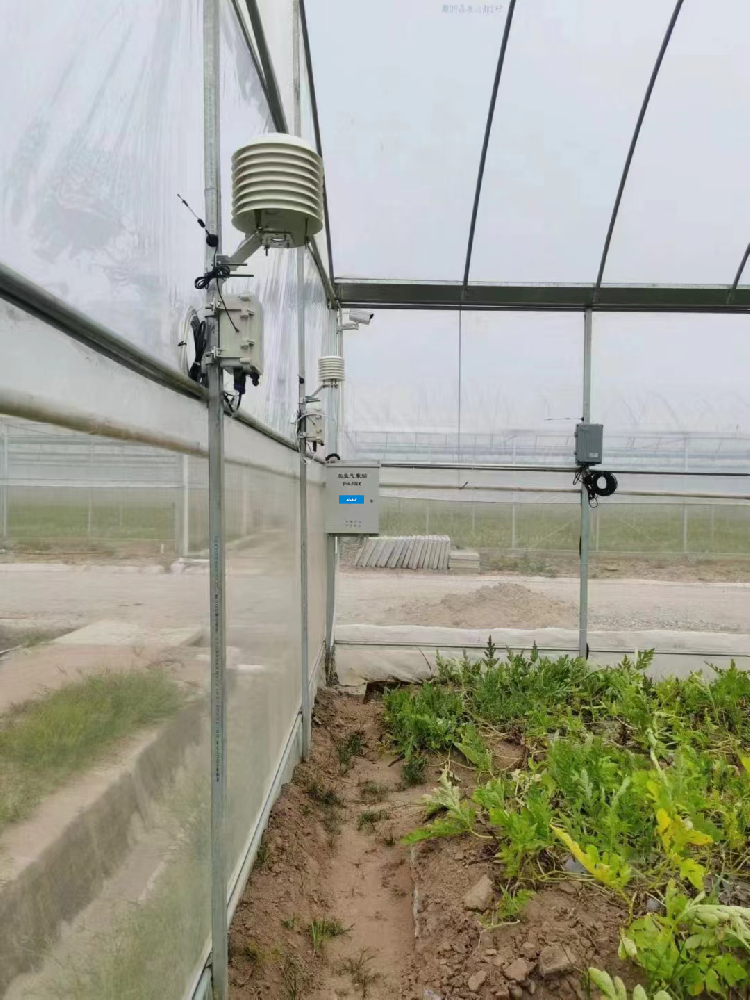

      空气传感器：建议垂直悬挂在作物冠层中心上方 30 厘米处。避免靠近温室开口处有直接冷空气或热源的区域。
      土壤传感器：避免直接暴露于灌溉喷头。埋藏过程中，确保探头与土壤无缝接触，并按深度梯度分布（例如10厘米、20厘米、40厘米）。

2. 定期维护
      镜头清洁：每季度用干净的棉布清洁照度计和CO2探头的防护罩。
      pH 校准：土壤 pH 传感器建议每六个月使用标准缓冲溶液进行校准，以补偿电极极化偏差。




温室传感器技术参数参考表

常见问题与解答 (常见问题)

问：RS485布线在农田容易遭受雷击吗？
答：NiuBoL传感器内置高级防雷电路。安装时建议使用屏蔽双绞线并可靠接地，这样可以大大减少雷击电压对母线的损坏。

问：传感器损坏，更换方便吗？
答：我们的解决方案采用模块化设计。每个传感器都有独立的Modbus地址；更换新传感器后，只需设置相同的地址即可恢复系统运行，无需重新接线。

问：为什么要测量土壤EC值（电导率）？
答：EC值代表土壤中可溶性盐的浓度。 EC过高会阻碍根部吸水。监测EC可以帮助农民合理施肥，避免施肥过量“烧根”。

问：当一条RS485总线上连接几十个传感器时，如何避免数据冲突和通信延迟？
答：这是大型连栋温室的常见挑战。 NiuBoL解决方案建议三项措施：
1、专门地址分配：施工前，使用上位机软件为每个传感器分配专门的Modbus从机ID（1-247）。
2、匹配电阻应用：在总线末端连接120Ω匹配电阻，吸收信号反射，保证长距离通信稳定性。
3.轮询优化：在控制算法中，采用分组轮询，优级考虑实时性高的参数（如温度），同时降低变化较慢的参数（如pH）的采集频率，以平衡总线负载。

问：温室内变频风机、高压补光灯对RS485信号产生较强干扰；如何接线？
答：强电源干扰是造成数据跳变的主要原因。
1、物理隔离：传感器信号线必须与电源线（逆变器线、电机线）保持至少20cm平行距离；如果交叉，请使用 90° 垂直交叉。
2、屏蔽层接地：必须使用屏蔽双绞线，屏蔽层在控制器端（单端）可靠接地，避免双端接地形成环路电流。
3、添加隔离器：对于超大型温室，建议每15-20个节点添加一个RS485信号隔离放大器，用于电气隔离和信号增强。

问：传感器显示值频繁波动较大（噪声数据）；传感器是否损坏？
答：通常不是传感器损坏，而是环境或电气因素。
1、电源不稳定：检查电源电压是否稳定在12-24V范围内；野外长距离供电经常会出现电压下降的情况。
2、逻辑平滑：在数据处理层，NiuBoL推荐“移动平均滤波”算法。例如，收集10个数据点，去除最高点和较低点，然后进行平均以过滤电磁瞬变中的异常值并获得平滑的真实曲线。
3.传感器灰尘堆积：特别是轻型和CO2传感器；如果表面覆盖厚厚的灰尘或水滴，会出现测量折射偏差；一般清洗后即可恢复。

概括

温室传感器设计解决方案是农业生产从“粗估”向“精准测量”转变的核心支撑。通过NiuBoL全维度、专业级的传感器硬件和稳定的工业级总线架构，农业企业可以构建高可靠的生产环境闭环系统。

这不仅提高了单产作物的产量和品质一致性，而且通过水、电、肥、农药的精准控制，实现了显着的降本增效。未来，基于NiuBoL传感器积累的底层数据结合人工智能决策，温室将进化成为真正的“植物工厂”。

您正在规划自动化温室系统吗？
我们可以提供从单传感器到多点联动控制器的完整选型指导和拓扑设计。欢迎咨询NiuBoL高级技术经理。
