在二次供水工程中，浊度并不是装饰性的水质指标。它直接反映水箱和管道内悬浮物、胶体、细小有机物、无机颗粒、浮游生物和沉积物的扰动。对于系统集成商来说，浑浊度过高意味着水体可能呈现黄色、混浊或有异味，并且可能为储罐和管网中的微生物和细菌提供繁殖的环境。
提供的材料表明，浊度是二次供水卫生管理中的必填项目。 GB 5749一般要求饮用水浊度不超过1NTU，只有在水源水和处理条件受到限制的情况下才允许3NTU。该限制应指导传感器范围、警报值、清洁时间表和验收文件。

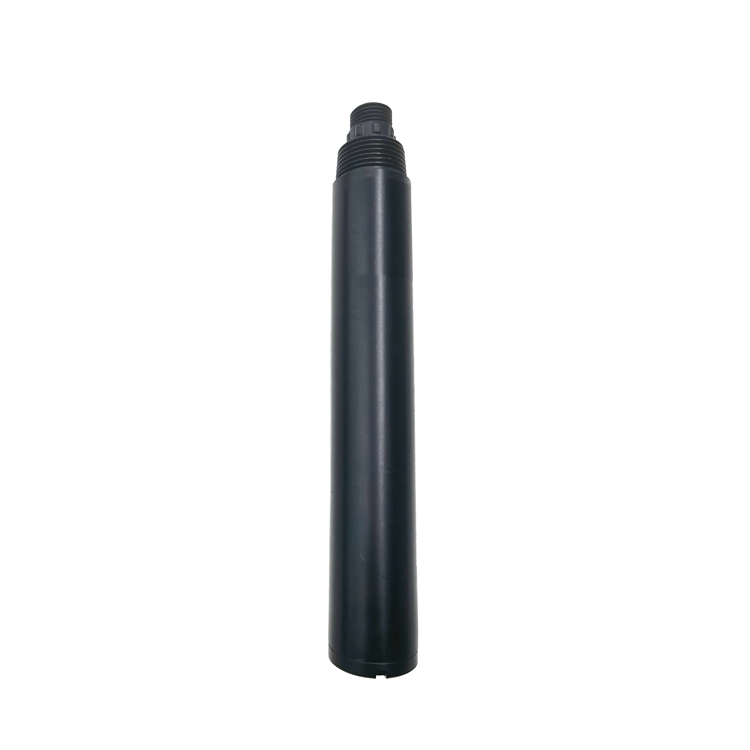

NiuBoL NBL-WQ-TS安装在现场测量层。它将水的光学浊度条件转换为RS485 Modbus RTU或4-20 mA信号，供PLC、RTU、泵房控制器或IoT网关采集。在完整的智能泵房系统中，浊度数据应与余氯、pH、电导率、压力、流量和罐位数据一起分析。
RS485 Modbus RTU 是工程项目的可选数字输出，因为它支持长距离接线、多点联网和基于寄存器的采集。当现有控制器仅接受模拟输入时，4-20 mA 输出非常有用。在调试之前，集成商应定义地址、波特率、奇偶校验、寄存器映射和报警逻辑。
| 范围 | 规格 |
|---|---|
| 型号 | NBL-WQ-TS在线浊度水质传感器 |
| 测量原理 | 90度散射光法，内置温度测量 |
| 测量范围 | 0-20.00 NTU、0-100.0 NTU 或 0-1000.0 NTU |
| 准确性 | ±3% 或 ±1.5 NTU（0-20.00 NTU）； ±3% 或 ±2 NTU（0-100.0 NTU）； ±5% 或 ±3 NTU（0-1000.0 NTU）；温度±0.3℃ |
| 解决 | 0.01 NTU 为 0-20.00 NTU； 0-100.0 和 0-1000.0 NTU 为 0.1 NTU；温度0.1℃ |
| 电源电压 | 12-24 VDC |
| 输出信号 | RS485 Modbus RTU 和 4-20 mA |
| 功耗 | 0.2 W 在 12 V |
| 防护等级 | IP68 |
| 工作状态 | 0-50℃，压力<0.2 MPa |
| 安装 | 浸入式安装，3/4 螺纹 |

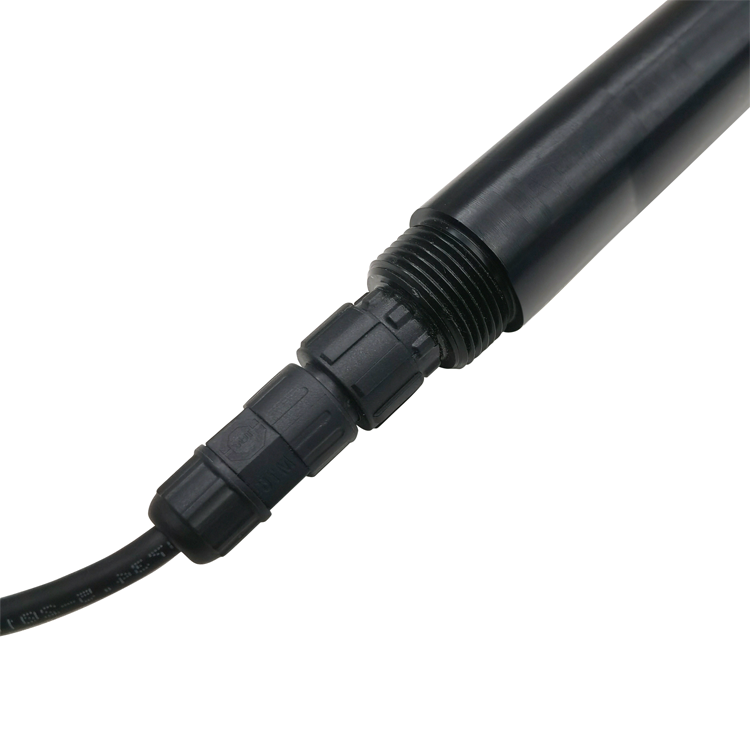

| 电缆 | 标准5 m水浸电缆，可定制长度 |
| 外壳材质 | POM 和 ABS |
源材料提到了视觉福尔马肼比较和散射光测量。目视比较成本较低，但取决于操作员。在线散射光测量更适合连续项目，因为它输出数字或模拟数据，并且可以触发远程警报。

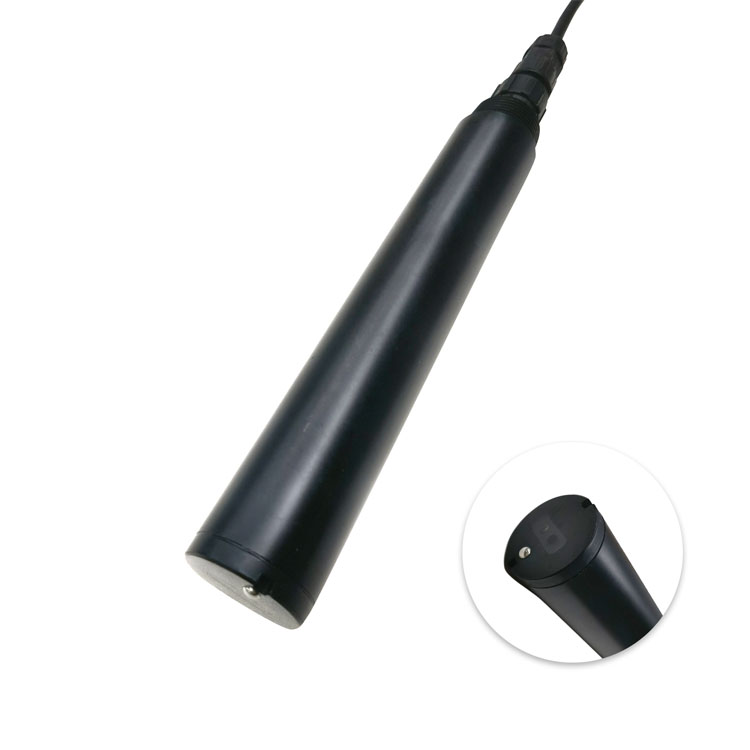

NBL-WQ-TS 采用散射光测量。当光进入水样时，悬浮物质会散射光。传感器测量垂直于入射光的散射光强度，将其与内部校准值进行比较，并输出线性化浊度值。
现场环境挑战： 沉积物扰动、生物膜和水箱清洁间隔会影响水的外观和安全。
系统集成方案： 将NBL-TS安装在出口或循环点，并通过RS485 Modbus RTU将NTU数据发送至泵房控制器。
交付的用户价值： 操作员可以验证水箱清洁情况、识别异常浊度上升并支持饮用水合规记录。
现场环境挑战： 过滤后成品水浊度必须保持在严格的 NTU 限值内。
系统集成方案： 使用低范围浊度监测，报警阈值低于项目限制。
交付的用户价值： 该工厂可以在过滤后的水质影响分配网络之前做出反应。
现场环境挑战： 降雨后水源和处理条件可能不稳定。
系统集成方案： 使用连接到远程遥测单元的范围更广的传感器。
交付的用户价值： 项目业主获得沉积物事件和处理调整的趋势证据。
现场环境挑战： 储罐和内部网络可能产生二次污染风险。
系统集成方案： 将浊度与余氯和电导率监测相结合。
交付的用户价值： 设施经理可以建立预防性维护工作流程。
精度选择： 对于成品饮用水，选择0-20 NTU以提高低值分辨率。对于原水或不稳定水源，选择0-100 NTU或0-1000 NTU。
通讯选择： 将 RS485 Modbus RTU 用于 PLC、SCADA 和 IoT 平台。原箱体需要模拟输入的地方使用4-20 mA。
安装环境选择： 避免气泡、罐角、沉积区和直接机械冲击。
电源选择： 使用受监管的 12-24 VDC 并保护电缆免受潮湿、浪涌和拉力的影响。
操作过程中不应拉伸电缆。由于探头电缆可能暴露在水中或潮湿的泵房环境中，因此所有接线点均需进行防水处理。
日常维护包括用自来水冲洗传感器表面、用柔软的湿布擦拭顽固污垢以及检查测量窗口是否脏污。光学元件比较敏感，现场请勿撞击或拆卸探头。
数值稳定3-5分钟后，应在零浊度溶液中进行校零。斜率校准应在标准溶液中进行，测量面距烧杯底部至少 10 cm。
问：为什么二次供水中浊度很重要？
高浊度表明存在悬浮物和胶体物质，这些物质会使水浑浊、产生异味并支持微生物生长。
问：常用的饮用水浊度限值是什么？
GB 5749 一般使用 1 NTU，仅在受限制的水源水和处理条件下才允许使用 3 NTU。
问：为什么要使用在线监控？
手动测试提供隔离值，而在线 RS485 监控则提供用于控制和报警的连续趋势数据。
问：应该选择哪个范围？
对于成品水使用 0-20 NTU，对于原水或不稳定水使用更广泛的范围。
问：可以连接PLC或SCADA吗？
是的。 NBL-WQ-TS 支持 RS485 Modbus RTU 和 4-20 mA。
问：应该安装在哪里？
在有代表性的出口或采样点，远离气泡、沉积物和墙壁反射。
问：采购需要确认什么？
范围、输出、电缆长度、安装深度、电源和 Modbus 文档。
问：校准是如何进行的？
使用零浊度溶液进行零位校准，使用标准溶液进行斜率校准。
对于二次供水项目，应购买浊度监测作为完整采集系统的一部分。 NBL-WQ-TS 适用于需要 RS485 Modbus RTU 兼容性、IP68 浸入式和可维护光学测量的情况。
