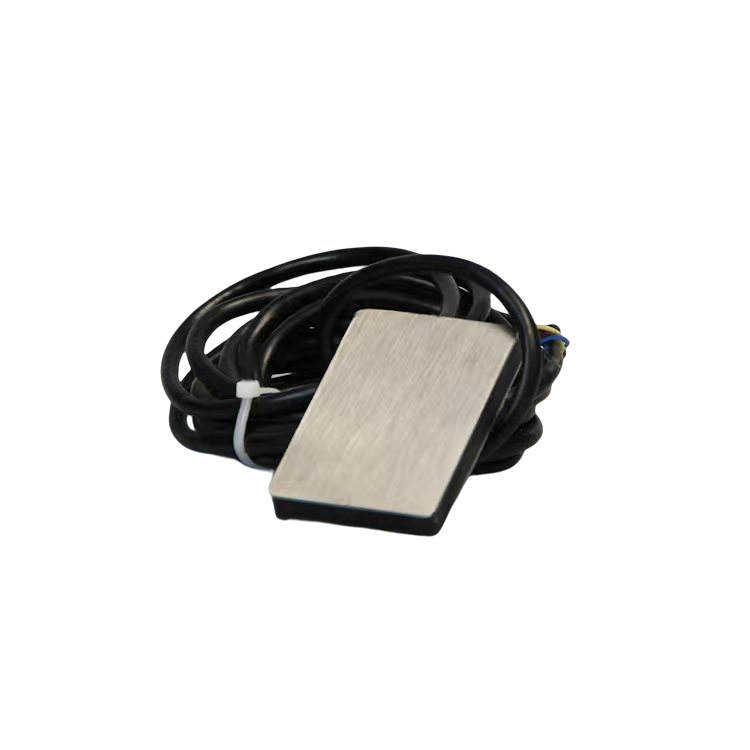

土壤热通量传感器用于测量土壤能量平衡和土层导热性

土壤热通量传感器（又称 "土壤热通量板"、"热流计"）主要用于测量土壤的能量平衡和土层的导热系数。

 土壤热通量传感器使用由两种不同金属材料组成的热电堆测量温度梯度。热电堆探测器接收热辐射，热辐射可在两种不同材料的交界处产生热电动势。热通量传感器以电压形式输出，电压与热通量成正比，输出电压为毫伏信号，数据采集系统读取毫伏信号。

土壤热通量传感器产品测量精度高、使用方便、免维护，可广泛应用于各种环境监测。

土壤热通量传感器技术参数:

测量范围： -500~500W/m2

精度： ±5

电源

□ DC 5V

□ DC 12-24V

输出形式：

电压： -100mV~100mV

电压： 0~2.5V

RS485

仪器电缆长度：

标准：10 米

其他

工作温度：-40℃～50

工作湿度： 0~100%RH

传感器发射器尺寸

土壤热通量传感器使用说明：

   土壤热通量传感器的安装应在研究范围内选择有代表性的地方。如果地表层较为复杂，则应将传感器放置在覆盖率较低、土壤热通量较为均衡的有效部位。在使用过程中，一定要注意热通量传感器的正反面，正确的摆放方式是正面朝上。

   首先，用小铲子挖一个垂直的洞，根据用户的要求确定热通量传感器到地面顶部的距离，然后用小刀在洞的侧面开一个水平切口，尽量保持土壤表面完好，或在不被破坏的情况下最小化，将热通量传感器插入水平切口中。为了获得准确的土壤热通量，必须确保热通量板与土壤完全接触。

   切记不要将热通量板的输出线直接引到土壤表面。应将热通量板输出线的一小段埋入土壤中，以减少输出线的热传导。 所有传感器安装完毕后，务必尽快将挖掘出的土壤归还原位。一年中，土壤热通量会随着季节的变化而变化。夏季，土壤热通量为正，即有热量进入土层，且热量较大；冬季，土壤热通量为负，土壤热通量为负。热量会释放到大气中，但数量很少。
