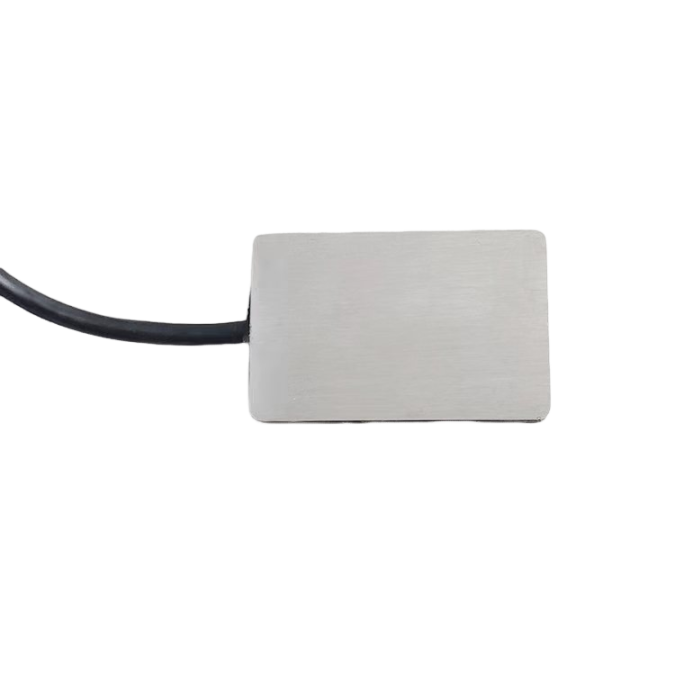

土壤热通量传感器 用于测量土壤内部热通量的热流测量仪

 土壤热通量传感器（又称“土壤热通量板”、“热流计”）主要用于测量土壤的能量平衡和土层热导率。

    土壤热通量传感器使用由两种不同金属材料组成的热电堆测量温度梯度。热电堆探测器接收热辐射，从而可以在两种不同材料的连接点之间产生热电势。

热流传感器以电压形式输出，电压与热流成正比，输出电压为毫伏信号，数据采集系统读取毫伏信号。

该产品测量精度高、使用方便、免维护，可广泛应用于各类环境监测。

技术参数：

测量范围：-500～500W/m2

准确度：±5％

电源：  12-24V/DC 5V

输出形式： -100mV~100mV/0~2.5V/RS485

仪器电缆长度： 10米

工作温度：-40℃～50℃

工作湿度：0～100%RH

使用说明：

   土壤热通量传感器的安装应在研究范围内选择有代表性的地方，如果地表层较为复杂，则应将传感器放置在覆盖率较低、土壤热通量较为均衡的有效部位。

    在使用过程中，一定要注意热流传感器的正反面，正确的放置方式是正面朝上。

   首先用小铲挖一个垂直的洞，根据用户的要求确定热通量传感器到地面顶部的距离，然后用小刀在洞的侧面做一个水平切口，尽量保持土壤表面完整，或者在最小不被损坏的情况下，将热通量传感器插入水平切口中。为了获得准确的土壤热通量，必须保证热通量板与土壤充分接触。

   切记不要把热通量板输出线直接引到土壤表面，应该将热通量板输出线的一小部分埋入土壤中，以减少输出线的热传导。

   所有传感器安装完成后，务必尽快将挖出的土壤放回原位。

一年之中，土壤热通量随着季节的变化而变化，夏季土壤热通量为正值，即有热量进入土壤层，且量较大；冬季土壤热通量为负值，土壤热通量为负值，有热量释放到大气中，但量较小。

土壤热通量传感器又称土壤热流板、热通量板、热流计，土壤热通量传感器是传统的土壤热性能测试仪，主要用于测量土壤的能量平衡和土壤层的热导率，其值取决于土壤上下层之间的温度梯度和土壤的热导率，被测物体内部的热通量值相对较小，因为传感器本体通过陶瓷和塑料混合制成，所以保证整体的热阻很低。

一年中，土壤热通量随季节变化，夏季土壤热通量为正，此时土壤中既有热量进入土壤层，其值较大；冬季土壤热通量为负，此时土壤中的热量释放到大气中，但其值较小。

热流计算公式

热流量（w/m2）=系数（w*m-2/mv）*输出（mv）

适用范围

该产品可广泛应用于建筑物墙体和土壤中的热流测量。
