用于明渠、河流和非满管计量的多普勒流量计

精确感知流体脉动：NiuBoL 多普勒流量计概述

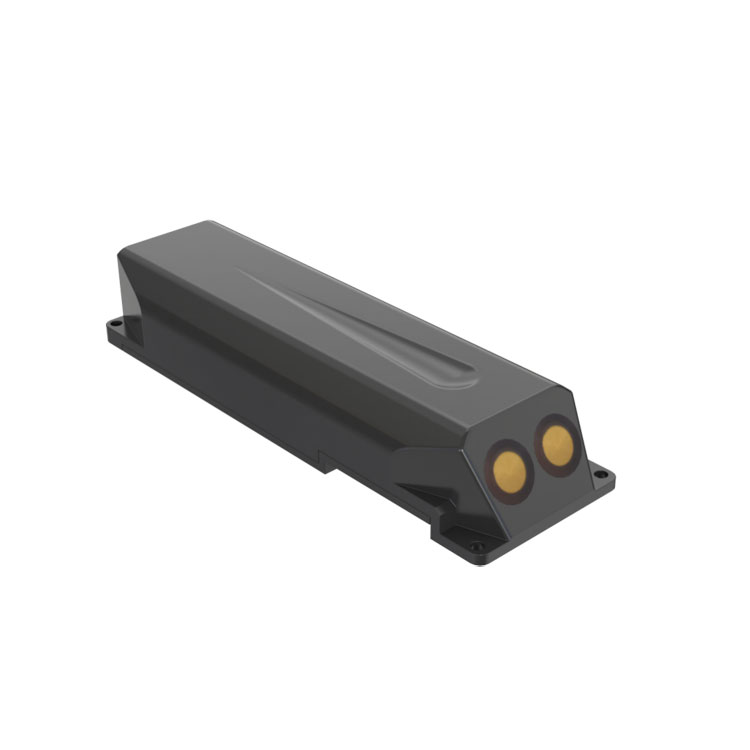

在智慧水利和市政排水管理中，接触液监测设备因其可以深入水体获取实时数据而具有不可替代的地位。 NiuBoL多普勒流量计是一款基于超声波多普勒原理开发的高精度监测装置，不仅可以实时获取流速，而且集成了高精度水位传感器和温度补偿元件。

与传统的机械转子速度计不同，NiuBoL多普勒速度计整机采用纯电子设计，没有机械旋转部件。这意味着它在长期运行过程中不会因泥沙缠绕或轴承磨损而失去精度，大大提高了污水、农业灌溉等复杂水质环境下的可靠性。

多普勒测速仪的核心工作原理：超声波多普勒效应

NiuBoL多普勒速度计的运行核心源于声学物理定律。

• 速度测量：传感器向水体发射特定频率的超声波。当超声波遇到水体中随水流运动的微小颗粒或气泡时，会产生反射。由于多普勒效应，反射超声波的频率会发生偏移（频率变化）。 NiuBoL内部电路处理该频率差后，可以准确计算出水体的点速度或表面平均速度。

• 综合水位：设备底部集成高精度压力水位计，通过感应水体的静水压力来换算实时水位高度。

• 流动合成：结合实时水位、流速和预设断面结构（如梯形渠道、圆形管道），系统自动计算瞬时流量和累计流量。

多普勒速度计技术性能及规格参数

多普勒测速仪核心优势：全天候稳定运行的保障

1、三合一高集成度
一台设备同时解决流速、水位、温度三个维度的监测，无需额外配置水位计，简化现场安装布局，降低系统整体建设成本。

2、抗干扰、防护等级高
外壳采用ABS工程塑料，不仅具有优良的防腐性能，而且能有效密封防水。搭配优质透气电缆，支持长期浸入水中，电缆不渗水、不老化。

3.低功耗电子设计
全电子架构不仅提高了测量稳定性，还带来了出色的低功耗性能。与10-30V宽电压电源结合，非常适合太阳能供电的野外水文监测站。

多普勒测速仪广泛应用场景

1.明渠与农业灌溉计量
在农业节水灌溉工程中，用于监测干渠和支渠的实时流量，为精准配水提供数据依据。

2.河流水文与生态基流监测
监测中小河流流速变化，特别是实时监测河长制所需的生态基流，确保河流不干涸。

3.城市排水非满管计量
在城市雨污水管网中，管内液体常处于非满管状态。 NiuBoL多普勒流速仪以其对低流速（0.03m/s）的灵敏捕捉能力，成为排水监测的可选。

4、海绵城市及城市内涝监测
监测雨水井、蓄水池进出流量，辅助定量评估海绵城市建设效果。

多普勒流量计专业安装和清洁规范

为了保证NiuBoL多普勒速度计的测量精度，必须遵循科学的安装指南：

职位选择

• 深度要求：正常安装应保证传感器距离较低水位至少20cm，绝对不低于5cm。如果暴露在空气中，水位计将无法正常工作，流速数据将无效。

• 避障原则：安装位置应避开淤泥沉积区、水草茂密区、岸边死水区。建议选择稳定的流向，面向上游。

安装细节

• 水平固定：利用预留的M5圆孔将设备水平固定在通道底板或支架上。

• 电缆保护：电缆内部的通气管必须暴露在大气中（防止堵塞），且电缆不得有急弯，否则将直接影响水位测量精度。

• 过滤保护：若水体含有大量树枝、石块或高浓度泥沙，可在粗过滤装置前设置隔离栅，防止异物撞击或堵塞探头。

常问问题：

问：多普勒流量计对水质有要求吗？
答：有一定的要求。多普勒原理依靠水中的微小颗粒或气泡进行反射。如果是完全透明的纯净水（几乎没有杂质），反射波就会很弱。然而自然界的河水、雨水、灌溉水、污水都含有足够的反光颗粒，非常适合使用。

问：水中大量泥沙、沉积物如何处理？
答：安装时应避开沉积严重的区域。如果不可避免，建议增加安装底座来抬高传感器，并定期清洁。 NiuBoL采用ABS光滑外壳，可以在一定程度上减少附件生长。

问：通讯协议可以连接到我现有的PLC或采集器吗？
答：当然。 NiuBoL设备支持行业标准ModBus-RTU协议，通过RS485接口进行数据交换，可以与大多数国内外PLC、RTU、主机实现无缝对接。

问：单向测量和双向测量有什么区别？
答：单向测量（0.03-5m/s）适用于单一流向的通道；双向测量（0.03-10m/s）适用于受潮汐、泵站回流或其他可能的逆流影响的工况，可自动识别并记录正负速度。

问：3s的默认测量间隔可以更改吗？
答：是的。测量间隔可根据您的应用场景需求设置。对于水位变化平缓的河道，可适当延长间隔时间，以节约能源；对于流态变化剧烈的工业排放口，可保持高频测量。

结论：

NiuBoL多普勒流量计将超声波技术与严格的工业设计相结合，致力于为每一滴流动资源提供精确的数字记录。无论是深山河流还是城市暗河道，我们都为您提供稳定、精准、免机械维护的卓越流量测量体验。

技术规格和术语摘要：

通讯协议：ModBus-RTU (RS485)
监测维度：流速（m/s）、水位（m）、温度（℃）、流量（m³/s）
芯材：ABS工程塑料，优质通风电缆
波动原理：超声波多普勒效应
防护等级：IP68

如果您有NiuBoL多普勒速度计采购意向或需要详细的安装施工指导方案，请随时联系我们的技术支持团队。
