泳池水质在线监测系统解决方案：NBL-WQ-PH pH传感器和NBL-CL余氯传感器工程应用指南

NiuBoL游泳池水质在线监测系统解决方案：NBL-WQ-PH pH传感器和NBL-CL余氯传感器工程应用指南

游泳池水质在线监测系统通过实时采集余氯、pH值、温度等关键参数，实现数据自动采集、无线传输、云端分析、联动控制。为系统集成商、IoT解决方案提供商、项目承包商、工程公司提供可靠的工程级水质管理解决方案。

NiuBoL NBL-WQ-PH pH传感器和NBL-CL余氯传感器采用RS-485 Modbus RTU协议，支持与PLC、、SCADA系统无缝集成，满足游泳场馆、酒店泳池、公共游泳设施的持续在线监测需求。本文聚焦商业采购和项目实施要点，详细介绍产品技术规格、应用场景、选型指南、集成注意事项和维护规范，帮助工程团队优化系统设计，降低全生命周期成本。

游泳池水质在线监测系统的工程必要性

游泳池作为高频次公共场所，其水质直接关系到卫生安全和运营合规性。根据国家相关标准，游泳池水质必须严格控制游离余氯在0.3~1.0mg/，保持pH值在7.0~7.8范围内，并注意温度、浊度等参数。

传统的人工采样检测存在时间滞后、数据不连续等问题，而在线监测系统可以通过管道循环采样实现24/7实时监测，支持自动超限预警和加药联动，有效提高卫生监管效率，减轻场馆管理负担。

对于系统集成商来说，此类系统可以快速集成到现有的楼宇自动化或IoT平台中，实现远程数据可视化和多个场馆的统一管理。项目承包商受益于标准化的界面设计，缩短了现场施工周期。 NiuBoL传感器系列具有IP68防护等级和低功耗特性，适应室内外泳池复杂工况，确保长期稳定运行。

NiuBoL泳池水质在线监测核心部件介绍

NiuBoL推出了适用于游泳池应用的NBL-PH在线pH传感器和NBL-CL在线余氯传感器。均支持Modbus RTU数字输出，方便多参数系统集成。两者均采用耐腐蚀性优异的ABS/PC合金外壳，并配备Pt1000自动温度补偿，消除温度波动对测量精度的影响。

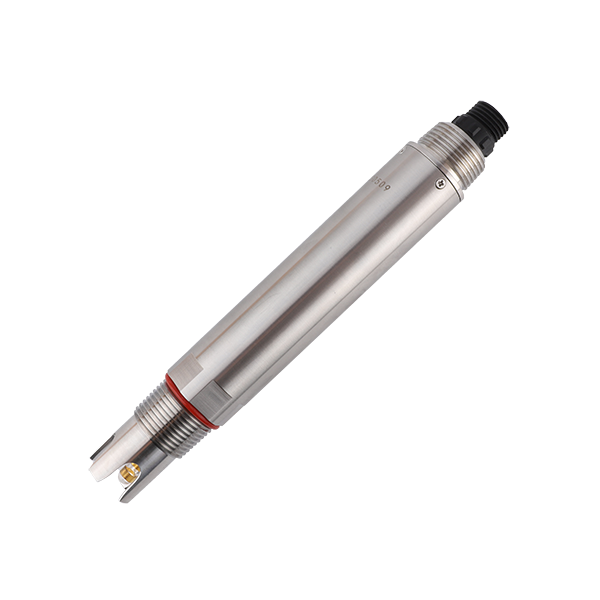

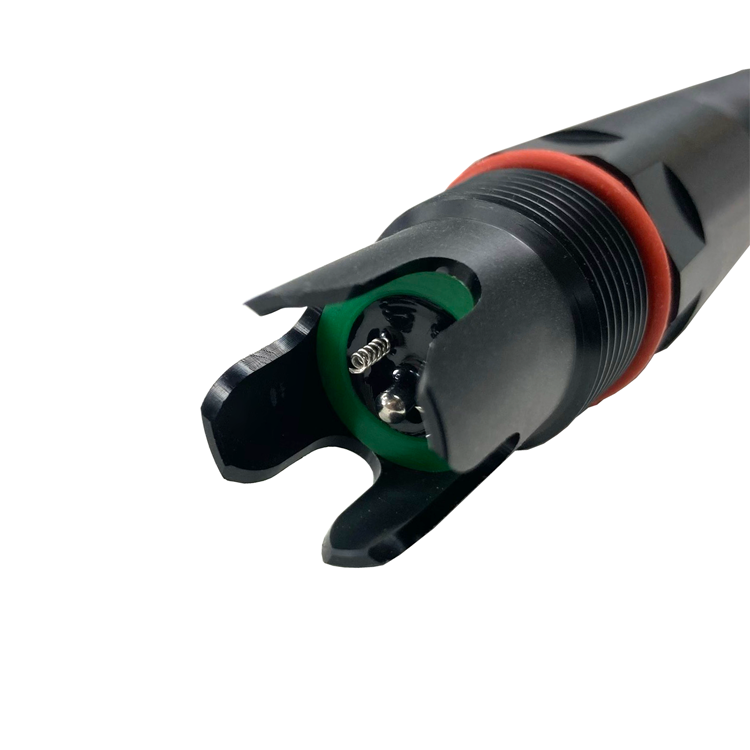

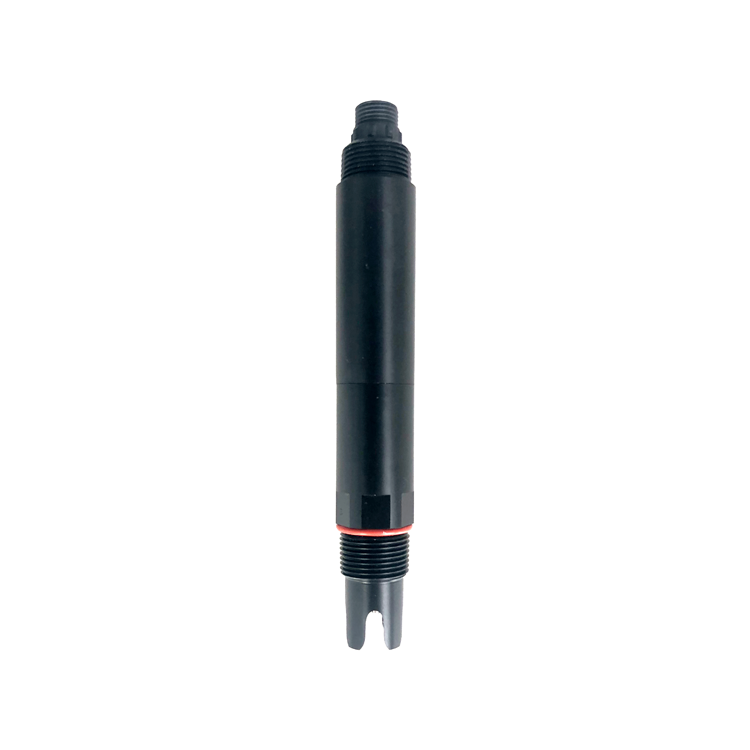

NBL-WQ-PH pH传感器适用于环境水质监测和酸碱溶液的连续测量。专利玻璃电极技术使内参比溶液在≥100kPa压力下通过微孔盐桥缓慢渗出，正渗持续20个月以上，显着延长电极寿命。双高阻抗差分放大器设计增强抗干扰能力，响应时间T90小于30秒，适合游泳池循环水系统高频监测需求。

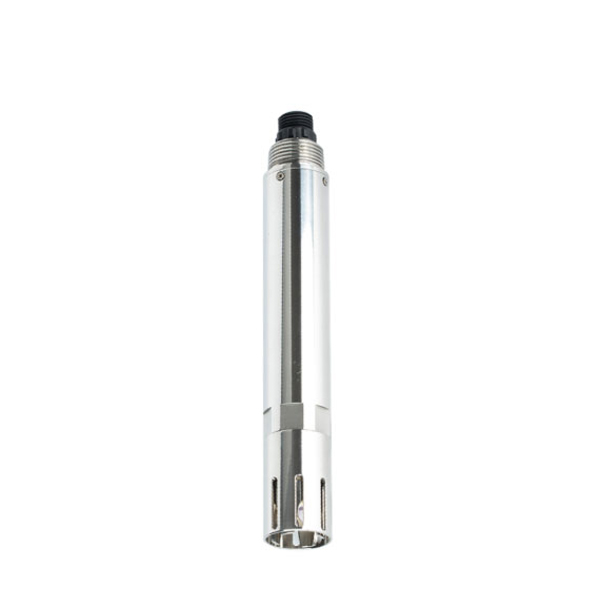

NBL-WQ-CL余氯传感器采用恒压法测量原理，专为饮用水处理、游泳池、冷却循环水而设计。量程范围为0~2.000 mg/L（以HClO计），分辨率为0.001 mg/L，精度为±5%或±0.05 mg/L。操作条件为pH 4~9，响应时间T90小于90秒，适合游泳池消毒效果的精确控制。

两种传感器都支持潜水式或流通池安装。 3/4 标准接口方便与现有管道系统连接。电源为 12~24V DC，功耗低至0.2W@12V，降低系统整体能耗。

泳池水质监测典型应用场景

NiuBoL传感器广泛应用于室内外游泳池、温水游泳池、酒店、健身中心等商业泳池设施的在线水质监测项目。

在大型游泳场馆中，系统通过管道泵送泳池水至安装在流动池中的传感器，实现余氯和pH值的同步连续检测。一旦游离余氯低于0.3mg/L或pH值偏离7.0~7.8，系统可联动加药泵自动调节，保证消毒效果和人体舒适度。 IoT方案商可进一步接入云平台，支持通过手机或电脑远程查看实时数据、历史趋势、报警记录，提高多场地统一运维效率。

对于工程承包项目，例如新建游泳中心或改造现有游泳池，NiuBoL传感器可与浊度传感器、温度传感器组合，形成多参数监测节点。潜水式安装适用于平衡罐或主循环管道，流通池安装适用于精确采样要求。典型场景还包括儿童游泳池（需要更严格的pH控制以减少皮肤刺激）和竞赛游泳池（需要在高频使用下快速响应消毒变化）。

在高温高湿的室内泳池环境下，IP68防护等级保证传感器长期浸没工作。对于室外泳池项目，可采用RS-485总线进行长距离数据传输，降低布线复杂度。

传感器产品选型指南

选型时要综合考虑游泳池水质条件、系统集成要求、维护方便性。

• pH测量优级 NBL-WQ-PH：适用于标准游泳池循环水（pH 7.0~7.8）。 0~14.00 的宽范围涵盖了可能的强偏差。专利参考系统适合长期连续运行场景。

• 余氯测量优级考虑NBL-：针对游离余氯控制要求0.3~1.0 mg/L。恒压法在pH 4~9范围内稳定工作。流通池安装可确保稳定的流速（建议 30-60 ）。

• 多参数系统集成：均支持Modbus RTU协议，可与第三方控制器或数据采集单元连接，实现余氯、pH、温度的同时采集。如果项目需要扩展浊度或者ORP监测，建议预留RS-485地址空间。

• 环境适应性：工作温度0~50℃（pH）/5~50℃（余氯），耐压≤0.2MPa，适用于大多数泳池循环系统。标准电缆长度为5米，支持定制以匹配现场接线距离。

工程团队可以根据水池容量、循环流量和法规要求评估传感器的数量和安装位置。通常在主循环管道上设置1-2个监测点，辅助水箱可增加独立节点。

传感器安装及系统集成注意事项

安装前请确认采样点水流稳定，避免气泡或死区对测量的影响。 NBL-WQ-PH支持潜水安装，传感器的1/3浸入溶液中。 NBL-WQ-CL建议安装流通池，测量部分靠近进水口，流速控制在30-60 ，以保证测量稳定性。

为了集成，RS-485 Modbus RTU 协议支持标准功能代码来读取实时值、温度补偿数据和设备状态。建议使用单端接地的屏蔽电缆，以抑制电磁干扰。当总线长度超过100米时，可考虑使用中继器或降低波特率。将电源电路与信号电路分开，避免共地干扰。

系统集成时，可以将传感器数据映射到PLC模拟量或寄存器，实现与计量泵、循环泵的联动控制。云平台接入需要配置Modbus网关，支持4G/WiFi等无线传输方式，方便远程运维。初次调试前，使用标准缓冲溶液对pH传感器进行两点校准，并根据说明书完成余氯传感器的两点校准，以确保基线准确。

传感器使用和维护规范

为了保持测量精度，必须将传感器维护纳入日常运行维护计划中。测量前，用蒸馏水或去离子水清洗传感器并用滤纸吸干，以免将杂质带入池水中。不使用时，应彻底清洗干净，存放于盛有3mol/L氯化钾溶液的保护套中。

定期检查接线端子的干燥情况。如果有污垢，用无水酒精擦拭并吹干。避免长期浸泡在纯水或蛋白质溶液中，并防止与有机硅脂接触。当玻璃膜上出现沉积物时，用稀盐酸清洗并彻底冲洗。使用一段时间后，用仪器进行校准。如果仍然无法实现稳定校准，则需要更换传感器。

在流通池中安装 NBL-WQ-CL 时，请定期检查流速和管道清洁度，以防止微生物附着影响响应时间。标准化维护可以将电极寿命延长至普通工业传感器的数倍，并降低项目维护成本。

NBL-WQ-PH pH传感器技术参数

NBL-WQ-CL余氯传感器技术参数

常问问题

问：游泳池水质在线监测系统主要监测哪些参数？

答：核心参数包括游离余氯（0.3~1.0 mg/L）、pH值（7.0~7.8）、温度、可选浊度。 NiuBoL NBL-WQ-PH 和 NBL-WQ-CL 可以组合起来以满足主要要求。

问：NBL-WQ-CL余氯传感器适合什么安装方式？

答：建议安装流通池。传感器测量部分应靠近进水口，流速控制在30-60 ，以保证测量稳定性。

问：如何实现与PLC系统的集成？

答：通过RS-485 Modbus RTU协议实现直连。支持标准功能码读取pH、余氯、温度数据。工程上可以配置独立的地址，避免冲突。

问：pH传感器在泳池环境下的使用寿命是多少？

答：专利参考系统的正渗漏持续时间超过20个月。通过规范维护，使用寿命明显优于普通工业电极。

问：系统超出限制时如何实现自动联动？

答：传感器数据接入控制器后，可设置阈值触发继电器输出，联动加药泵调节余氯或pH值。

问：安装后首次校准需要注意什么？

答：使用同一批标准缓冲液在同一时间窗口内完成两点校准，确保多个传感器读数的一致性。

问：低温或高温环境对测量有什么影响？

答：内置Pt1000温度补偿可以修正电极电位偏差，但最终显示值为当前温度下的实际值。在工程设计中，可根据工艺要求设置温度控制环节。

问：项目采购时需要提供哪些信息才能获得准确的选型建议？

答：提供水池容积、循环流量、安装位置（潜水器/流通池）、通讯要求、电缆长度等参数，方便匹配最优配置。

概括

NiuBoL NBL-WQ-PH pH传感器和NBL-CL余氯传感器为游泳池水质在线监测项目提供稳定且易于集成的工程解决方案。通过Modbus RTU数字输出、IP68保护以及专利电极技术，可以有效保证游离余氯和pH值的精确控制，帮助系统集成商和工程公司实现高效、合规的水质管理。标准化安装、定期校准和维护是保证系统长期可靠运行的关键。如需技术参数确认、样机测试、或定制集成解决方案，请联系NiuBoL专业团队，共同推动泳池水质监测项目高质量实施。
