ABS翻斗式雨量计安装方法

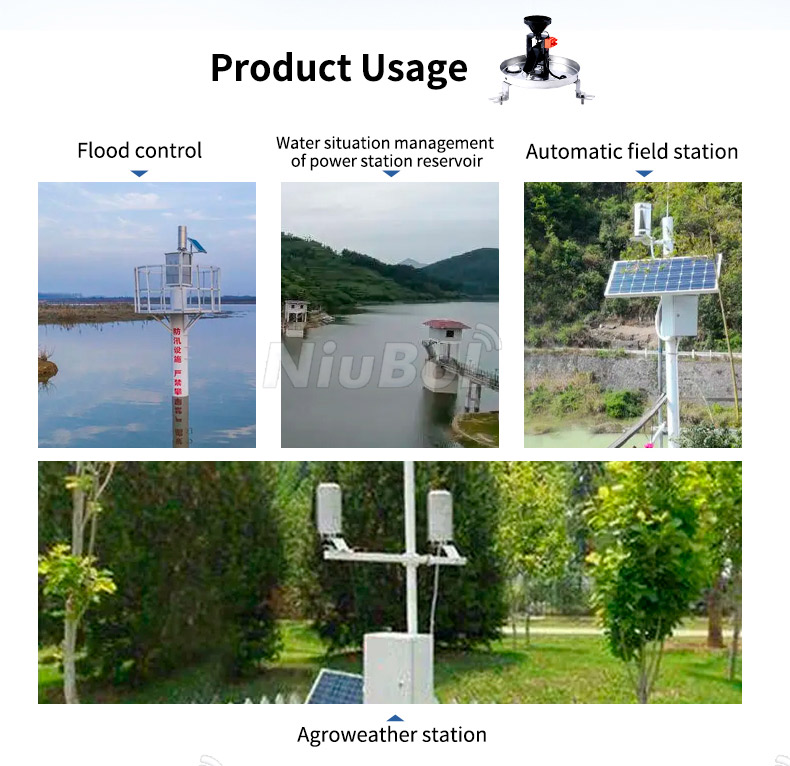

雨量传感器（雨量 变送器）适用于气象站（气象站）、水文站、农业、林业、国防等有关部门，用于遥测液态降水量、降水强度、降水开始、结束时间等。雨量传感器可用于水文自动测报系统和现场自动测报站，用于防洪、供水调度、电站、水库的水利管理等。

ABS翻斗式雨量计的安装方法根据具体型号和厂家的不同会有所不同，但一般情况下，可以遵循以下通用的安装步骤和注意事项：

一、ABS翻斗式雨量计安装前的准备

1.开箱检查货物：

仔细阅读产品说明书，了解雨量计的参数和安装要求。

按照装箱清单检查所有零部件是否齐全，特别注意倾卸轴、导流尖等关键零部件的完整性。

安装前检查设备是否有物理损坏，以避免损坏。

2.选择安装位置：

选择无震动、无强磁场干扰、周围环境温度不超过60℃、防止阳光直射的地方。

避开强风区域，以免吹翻雨量计。

确保安装位置四周空旷，障碍物与雨量计的距离不小于障碍物与雨量计承重口高差的两倍。

3.准备安装底座：

安装基础应平整、稳定，采用不锈钢地脚螺栓连接牢固。

底座应留有排水槽出口及电缆槽，方便后续维护。

二、ABS翻斗式雨量计安装步骤

1.固定底座：

在选定的安装位置构造或放置底座，确保底座平整且稳定。

如果安装在室外或屋顶上，可能需要建造一个混凝土平台并钻孔以固定底座。

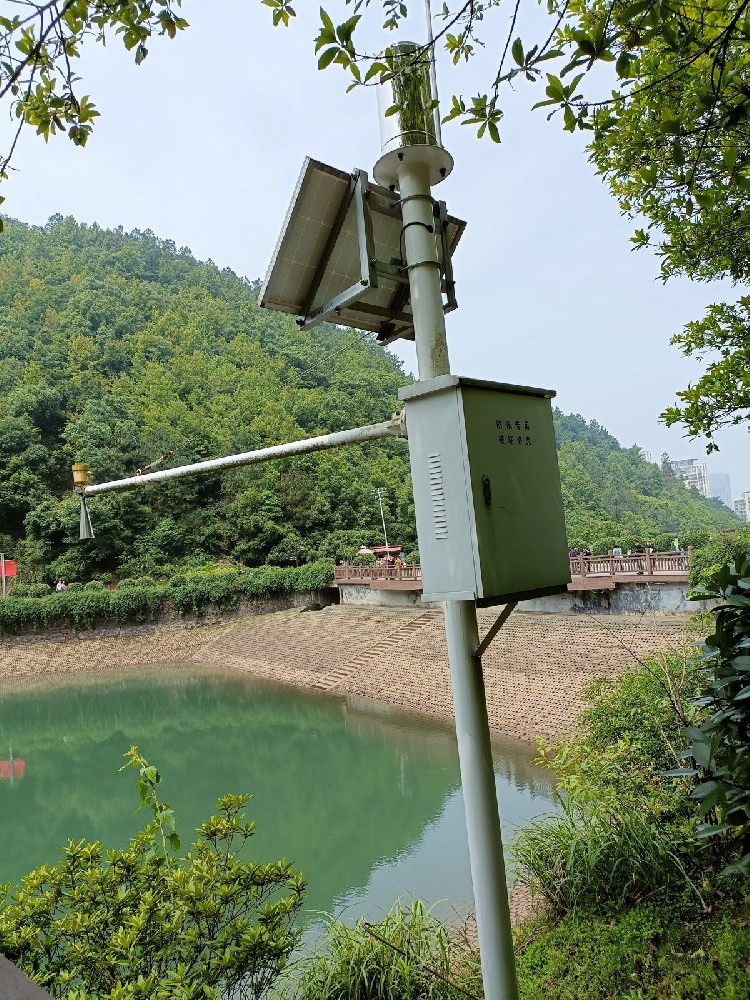

传感器的安装位置可根据需要在地面、铁柱法兰上、或房屋的屋顶上；

2.安装雨量计：

将雨量计固定在底盘上，用水平仪校正雨量计的中心是否与地面重合。

调节底盘上的三个调平螺钉，使水准气泡指示水平（气泡停留在圆心），然后慢慢拧紧三个M8×80膨胀螺钉固定；若水准气泡改变，需重新调整；

将雨量计与底座的连接部分用螺丝拧紧，保证牢固，不松动。

安装时避免接触翻斗内部，以防止污染。

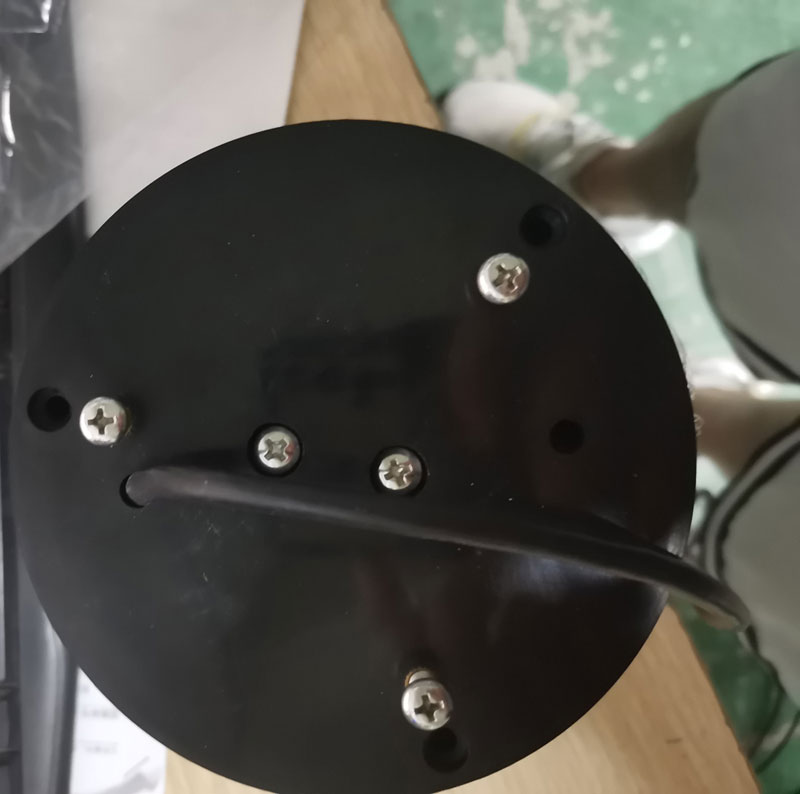

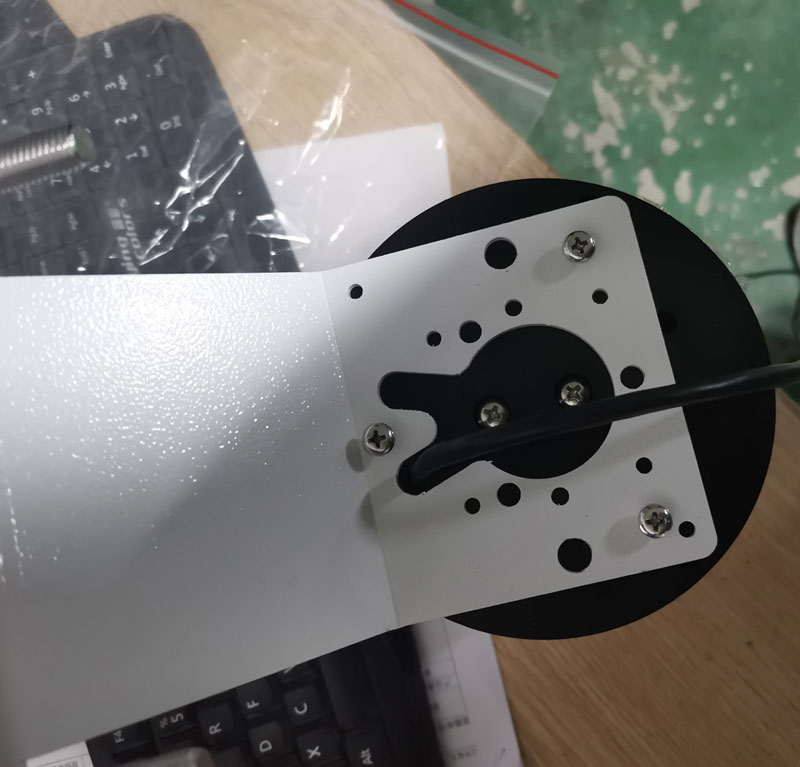

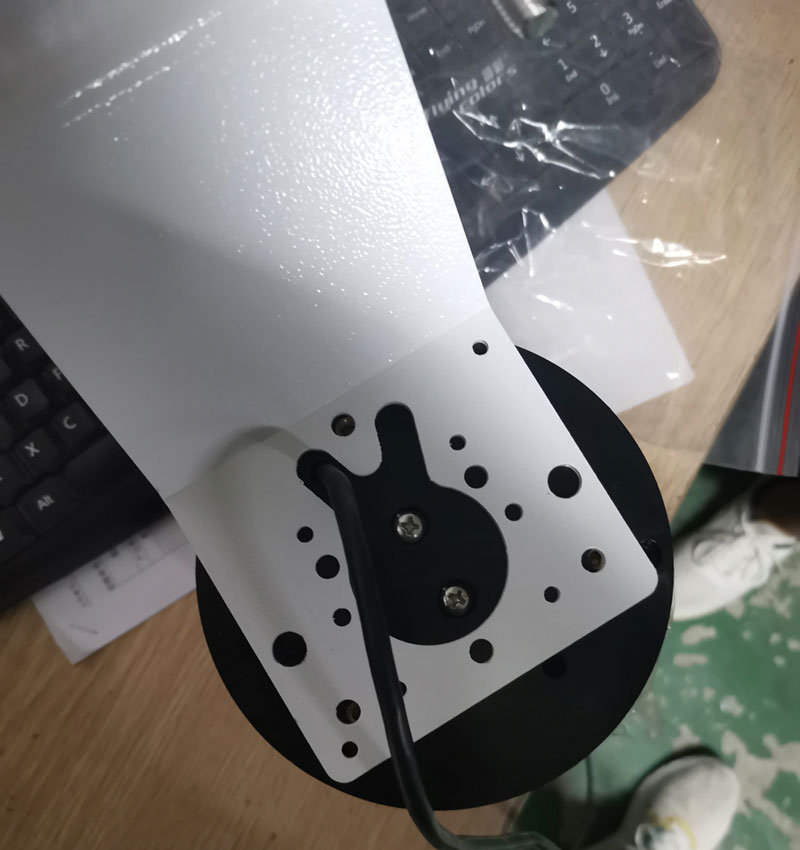

卸下 3 颗螺丝	定位	拧紧螺丝

按照上图所示组装并固定传感器，安装过程中请避免拆卸传感器；

3.调整级别：

调整雨量计承雨口的水平，水平允许偏差为±1.0°。

如有必要，可调整支架或底座的支脚以达到水平要求。

4.连接信号线：

将信号线从控制室穿过保护管引至雨量计安装位置。

将信号线连接到雨量计的输出端，确保连接牢固、密封良好。

5、防护设施安装：

为了防止其它物体撞击雨量计，可以安装防护网或者防护栅栏等。

确保防护设施不影响雨量计的正常运行和数据采集。

三、ABS翻斗式雨量计的调试与校核

1.调试测试：

安装完成后进行调试试验，检查雨量计是否能正常工作并记录数据。

固定好后，打开雨量桶并剪掉漏斗上的尼龙扎带，慢慢向雨量传感器内注入淡水，观察翻斗的翻动过程，检查收集仪器上是否接收到数据。最后注入定量水（60-70mm），同时检查翻斗排水测量误差是否在允许偏差内（如±4%）， 如果收集仪器上显示的数据与注入的水量相符，说明仪器正常，否则须检修调整；

2.检查输出信号：

检查仪器输出信号是否正常，保证数据传输无误。

3.记录并整理结果：

记录调试过程的数据和结果，整理成报告，以供后续参考。

注意力

1、请检查包装是否完好，并核对产品型号是否与选择相符；

2、接线时请勿带电，接线完成后请检查无误后方可通电；

3、传感器导线的长度会影响产品输出信号，请勿更改使用产品出厂时已焊接好的元器件或导线，如有需要更改，请联系厂家；

4、传感器应定期检查，清除灰尘、泥土、沙子、树叶、昆虫等，以免堵塞上管（漏斗）水流通道，可将圆筒形过滤器的轮廓卸下，并用清水冲洗；

5、料斗内壁有污垢，可用清水或酒精或洗洁精水溶液冲洗，严禁用手指或其它物体擦拭，以免沾上油污或擦伤料斗内壁；

ABS翻斗式雨量计后续维护

1.定期检查：

定期检查雨量计的工作状态和数据采集，确保正常运行。

如果发现异常或故障应及时修理或更换。

2.清洁保养：

定期清理雨量计翻斗和承雨口等部件，防止积聚灰尘、堵塞影响测量精度。

注意保持防护设施的清洁、完好。

请注意，以上安装方法仅供参考，具体安装步骤及注意事项应根据ABS雨量计的实际型号及厂家提供的安装指南为准。
