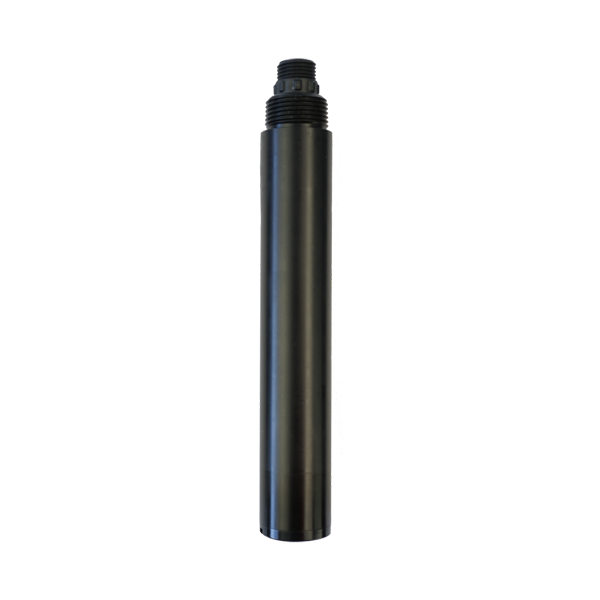

NBL-WQ-TSS-4A 在线悬浮固体传感器，用于水质监测和废水处理

NiuBoL NBL-WQ-TSS-4A在线悬浮物传感器采用90°散射光测量原理，内置红外LED光源和光纤结构，支持RS485 Modbus RTU协议。专为水质监测、废水处理和工业过程控制而设计，具有IP68高防护和自动温度补偿功能。是系统集成商实现水质数字化的可靠选择。

工业级高精度实时监测：NiuBoL在线悬浮固体（TSS）传感器

解决污水监测中漂移和光干扰的痛点——为系统集成商打造的稳定选择。

• 红外散射技术：有效过滤自然光干扰，确保低量程下的高精度。

• 标准Modbus协议：无需二次开发，无缝连接各种PLC、DCS和IoT平台。

• IP68全密封设计：支持水下长期潜水安装，较大可达20 米，长期免维护。

NBL-WQ-TSS-4A 在线悬浮固体传感器产品概述

在现代水处理和环境监测项目中，悬浮固体（Total Suspished Solids，TSS）的测量精度直接影响过程控制的成功与否。然而，复杂的室外光照环境、快速变化的水温以及恶劣的腐蚀性介质往往会导致普通传感器发生漂移或频繁损坏。

NiuBoL NBL-WQ-TSS-4A 是一款集成在线悬浮固体传感器，专为恶劣的工业和环境条件而设计。它采用后向散射光原理结合光纤结构，不仅在测量稳定性方面表现出色，还在集成度和耐用性方面进行了深度优化。作为NiuBoL传感器家族的核心成员，旨在为环境工程承包商和水厂系统集成商提供高性价比的工业级数字水质传感解决方案。

核心技术优势

1. 光纤散射原理
NBL-WQ-TSS-4A放弃了传统的透射光设计，采用90°散射光测量方法。红外 LED 光源发出光束，遇到水样中的悬浮颗粒时会发生散射。该传感器通过精密光纤结构捕获反向散射光强度。这种结构大大增强了传感器对外界光干扰的抵抗能力，即使在光线明亮的室外明渠中也能保持极高的读取稳定性。

2. 优良的工业级防护和材料
传感器外壳由 POM（聚甲醛）和 ABS 工程塑料组合而成。这种材料组合不仅具有很强的化学稳定性，能抵抗大多数酸碱介质的腐蚀，而且还具有很高的机械强度。结合IP68防水封装，传感器可在水下深度达20 米下长时间稳定运行，不受湿度、深水压力和腐蚀环境的影响。

3. 精确的自动温度补偿
水温的变化会影响液体的折射率和电子元件的性能。传感器集成高精度Pt1000温度传感器，实时采集介质温度并进行算法级补偿。这种设计确保输出悬浮固体值在0°C至50°C的工作范围内保持线性一致。

4、开放便捷的集成方案
为满足工业物联网（IIoT）的需求，传感器标配RS-485数字接口，严格遵循Modbus RTU协议。这使得技术人员可以轻松地将其连接到配置软件、HMI 或各种云平台。我们还提供可选的4-20mA模拟输出，满足传统控制系统的接入习惯，实现真正的“即插即用”。

NBL-WQ-TSS-4A在线悬浮固体传感器技术规格

典型应用场景

• 污水处理厂：监测生化处理池中的污泥浓度和废水悬浮固体，以协助优化曝气量和化学剂量。

• 地表水监测：对河流、湖泊、景观水体进行长期在线监测，实时跟踪浊度、悬浮物变化趋势。

• 工业工艺水处理：循环冷却水系统、洗煤水处理、造纸废水排放监测，保障后续水处理设备性能。

• 二次供水、自来水监测：监测管网水质稳定性，确保末端供水符合环保标准。

安装和电气连接指南

物理安装建议

• 间距要求：传感器距池壁或管道内壁至少5cm，距池底至少10cm，避免边界效应干扰。

• 避免气泡：确保测量窗口完全浸没并且窗口前面没有气泡积聚。

电气接线定义

传感器采用5芯双绞屏蔽电缆。上电前请严格按照顺序进行验证：

• 红线：电源正极（12～24VDC）

• 黑线：电源地（GND）

• 蓝线：RS-485 A

• 白线：RS-485 B

• 黄线：4-20mA电流输出（可选，不用时绝缘悬空）

常问问题

问：NiuBoL悬浮物传感器的测量原理是什么？

它采用90°散射光原理。红外 LED 灯照射悬浮颗粒以产生散射。 mg/L中的浓度是通过测量散射光强度并线性化计算得到的。

问：为什么传感器需要内置温度传感器？

水温变化轻微影响光学镜头和检测电路。内置温度传感器通过算法进行实时自动温度补偿，保证不同季节、水温下读数的一致性。

问：传感器可以在高盐度海水中使用吗？

外壳采用POM和ABS材料，具有良好的耐腐蚀性。在强腐蚀性海水中，建议定期检查测量窗口，并加强所有连接器的防水。

问：传感器需要经常校准吗？

建议遵循当地环保部门的要求。在一般工业环境中，由于采用高稳定性红外光源，校准周期可长达3-6 个月。

问：是什么原因导致测量数据波动较大？

请检查安装位置： 1）测量窗口前是否产生大量气泡； 2）传感器是否距离池壁太近造成反射干扰； 3）电缆屏蔽层是否良好接地。

问：如何清洁传感器测量窗口？

用自来水冲洗或用湿软布轻轻擦拭。请勿使用金属刷或尖锐物体，以免划伤光学镜片表面。

问：NiuBoL是否提供配套二次仪表？

是的。 NiuBoL传感器支持标准Modbus RTU协议，可以与我们的NBL-Display系列仪器配对或直接连接到客户现有的PLC系统。

问：电缆可以延长至 100 米 吗？

RS-485理论上支持通过1000 米传输。对于长距离传输，请确保传感器端的供电电压保持在12V以上，并使用优质屏蔽双绞线以防止干扰。

概括

NiuBoL NBL-WQ-TSS-4A在线悬浮物传感器以其卓越的工业设计、稳定的光学结构和精确的数字输出，成为水环境监测领域高效的生产力工具。我们了解系统集成商对“稳定”和“简单”的需求，因此每个传感器在出厂前都经过72小时的老化和稳定性测试。

您是否正在寻找一种可以降低运营和维护成本并提高项目验收率的水质监测解决方案？立即联系我们，获取完整的NiuBoL水质监测技术手册和批量购买折扣计划。我们期待与您携手共建更智能、更清晰的数字化未来。
