NBL-WQ-TSS-4S 在线悬浮固体传感器 RS-485/4-20mA：用于废水处理和环境监测

NiuBoL NBL-WQ-TSS-4S在线式总悬浮物传感器采用红外散射光测量原理，内置温度补偿和自清洁算法。 RS485、Modbus/RTU和4-20mA双输出，316L不锈钢，IP68保护（20m水深）。适用于市政污水、工业网点、河流监测等。稳定、抗干扰、易于维护。

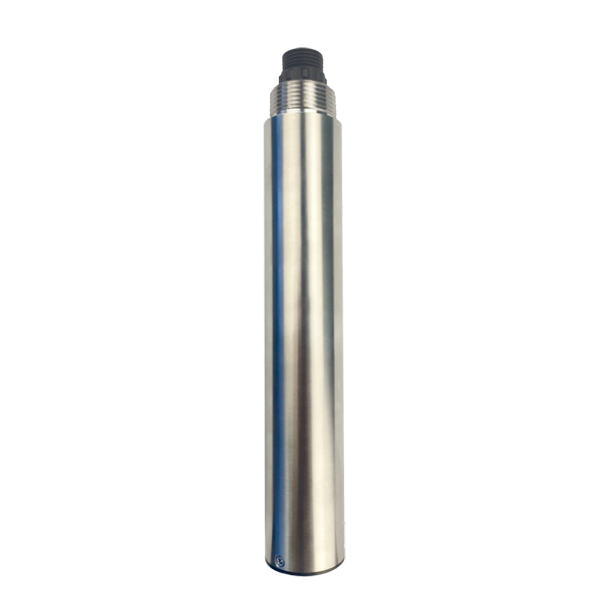

NBL-WQ-TSS-4S在线总悬浮固体传感器

红外散射光法——准确穿透复杂水体，一次测量已知悬浮固体/污泥浓度

曝气池泡沫涌动、二沉池出水带泥、河水突然浑浊……悬浮物（SS）和污泥浓度是衡量水质和控制过程的关键指标。但传统的采样称重方式存在数小时的滞后，无法实时调节。 NiuBoL NBL-WQ-TSS-4S在线悬浮物传感器采用红外后向散射光技术，内置Pt1000温度补偿，对真实浓度进行秒级响应。数字+模拟双输出，潜水式3/4" NPT安装，为废水处理和环境监测提供真正可靠的在线悬浮固体解决方案。

三大核心优势

• 红外散射光方式，抗环境光干扰强：采用红外LED光源结合纯石英光路设计。即使在自然光或人工照明下也能输出稳定的数据。

• 双输出接口，无障碍集成：标配RS-485、Modbus/RTU，可选配4-20mA电流输出，满足新系统和旧系统PLC的接入需求。

• 316L全不锈钢+IP68 20m耐水深度：不受腐蚀性水体和深部安装的影响。适用于曝气池、深井、河流等恶劣环境。

NBL-WQ-TSS-4S 在线总悬浮固体传感器产品概述

NiuBoL NBL-WQ-TSS-4S是一款专门为连续监测水中悬浮固体（SS）浓度而设计的集成智能传感器。它采用光学散射测量原理：传感器内部的红外LED向水样发射恒定光强的光束。水中的悬浮颗粒会引起光散射。高灵敏度光电探测器接收与颗粒浓度成正比的反向散射光强度，然后在内部进行线性化并直接输出浓度值。

该传感器无需试剂或耗材，具有极快的响应速度（T90<30 s秒）。内置Pt1000温度传感器自动补偿温度对散射信号的影响。 316L 不锈钢外壳，具有 IP68 防护等级（可连续浸入 20 米 水深）。采用 3/4" NPT 螺纹，支持在储罐、管道或明渠中潜水安装。标准 RS-485 数字信号与可选的 4-20mA 模拟信号，可轻松与分布式控制系统 (DCS) 或传统记录仪兼容。

NBL-WQ-TSS-4S在线悬浮固体传感器技术规格

典型应用场景

• 城市污水处理厂：曝气池MLSS监测、二沉池出水悬浮物监测、回流污泥浓度测量——辅助精准污泥排放和回流比控制。

• 工业废水处理：电镀、印染、造纸、食品加工等行业悬浮物在线监测，确保排放达标。

• 地表水和河流监测：实时反映水体浊度变化，泥沙冲刷、藻类爆发或非法排放预警。

• 采矿和洗煤厂：矿井水处理和洗煤循环水中的煤粉浓度监测，确保设备安全和水资源再利用。

• 施工场地和径流：施工脱水和泥浆废水出口的悬浮固体控制，以满足环境监管要求。

接线&安装要点

电气连接（5芯屏蔽电缆）

常问问题

问：NBL-WQ-TSS-4S传感器可以测量极低浓度的悬浮固体（例如饮用水）吗？

是的。最小检测限为 1 mg/L，0.1 mg/L 分辨率在 0-200 mg/L 范围内。然而，对于自来水等低浊度清洁水，建议使用专用浊度传感器以获得更好的灵敏度。该传感器更适用于污水、工业用水等中高浓度悬浮物场景。

问：传感器会受到环境光的干扰吗？

干扰极低。该传感器采用红外 LED 光源和窄带滤光片。接收器仅响应特定波长的红外光。纯石英光路和外壳设计，有效屏蔽杂散光。即使暴露在强烈阳光下或安装在透明管道中，数据也保持稳定。

问：4-20mA输出可以与Modbus同时使用吗？

是的。如果订购带有4-20mA可选功能（黄线）的型号，Modbus数字信号和4-20mA模拟信号可以同时输出，互不干扰。这为同时连接两个系统（如现场显示和远程PLC）提供了便利。

问：传感器多久需要校准一次？

建议初次安装后用标准溶液进行零位和斜率校准。之后，根据水质稳定性，每1~3 个月校准一次。如果与实验室称量方法的偏差超出预期，则重新校准。对于稳定的情况（例如城市污水厂的MLSS测量），可以适当延长校准间隔。

问：如何清洁传感器光学窗口？

用柔软的湿布或海绵蘸清水或温和的清洁剂轻轻擦拭石英窗表面，然后用清水冲洗干净。请勿使用硬物刮擦或强酸/强碱清洁，否则可能损坏光学表面。根据现场污泥附着情况制定清洗频率（一般每周1-2次）。

问：mg/L中传感器输出的悬浮物浓度与SS重量法结果一致吗？

该传感器根据散射光强度计算悬浮固体浓度，并在工厂用标准物质进行校准。对于特定的水样（例如污泥特性差异较大的工业废水），散射特性可能与标准物质不同。建议初次使用时将传感器读数与实验室重量法（103-105℃干燥）进行5-10组比较，建立相关校正系数，以获得最准确的比较结果。

问：传感器可以水平安装吗？

是的，可以水平或任意角度安装，但要确保测量窗口完全浸没在液面以下，并且窗口前面没有障碍物或气泡附着。建议使用NiuBoL提供的潜水式安装支架，保持传感器稳定并面向水流方向。

问：较大支持功率和通讯距离是多少？

在 12VDC 供电电压下，建议电缆长度不要超过 50 米；在24VDC，电缆可以延伸到超过200 米。 RS-485通信在9600bps下可以达到1200 米的可靠传输距离。超出此距离需要中继器。

概括

悬浮物监测不应是“采样-送检-等待”的长周期，也不应受到频繁清洁、试剂消耗和信号漂移的限制。 NiuBoL NBL-WQ-TSS-4S为您提供固体散射光学设计和工业级封装技术：

对于集成商：Modbus + 4-20mA双输出，一个传感器适应所有项目；协议透明，调试高效。

对于工程承包商：316L不锈钢+IP68深水防护，在曝气池、深井和明渠中稳定安装； 3/4" NPT标准接口，备件通用性强。

对于最终用户：无需试剂，只需擦拭即可长期运行；二级响应，实时控制悬浮物变化趋势，优化污泥排放和加药。
