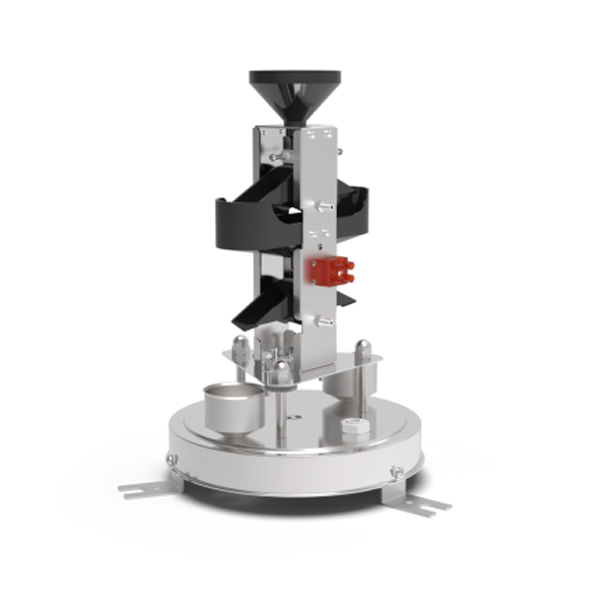

双翻斗式雨量传感器 0.1mm 输出 RS485

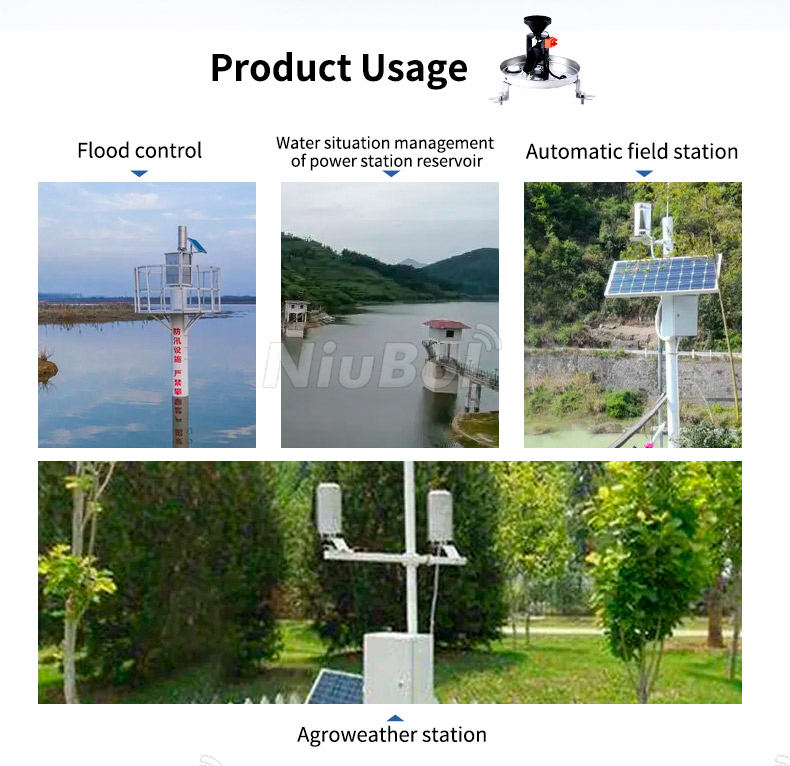

双翻斗式雨量计是一种能精确、远距离测量液体降水量、降水强度、降水开始和结束时间的仪器。双翻斗式雨量计，成为气象站、水文站、农业、林业、国防等相关部门的重要工具。它广泛应用于水文自动报系统、现场自动报站，为防洪、供水调度、电站水库水利管理等提供重要的数据支持。

双翻斗式雨量传感器技术参数：

双翻斗式雨量传感器含水口径Ф200±0.6mm，测量范围可达0-4mm/min（降水强度），分辨率可达0.1mm（3.14ml），精度可达±4%（室内静态测试，降水强度2mm/min）。支持多种供电方式，包括DC 5V、DC 12V-24V等，也可根据要求提供其他供电方式。在输出形式上，双翻斗式雨量传感器具有开关量、电压、RS485等多种输出方式，满足不同应用场景的需求。

双翻斗式雨量传感器的工作原理是对单翻斗式雨量计的改进，由于单翻斗式雨量计在翻斗过程中会将降水注入翻斗内，降水量差异较大，容易产生误差。双翻斗式雨量计采用多个翻斗，将不同强度的自然降水均匀地注入计量翻斗内，从而减少了因降水强度不同而产生的测量误差。

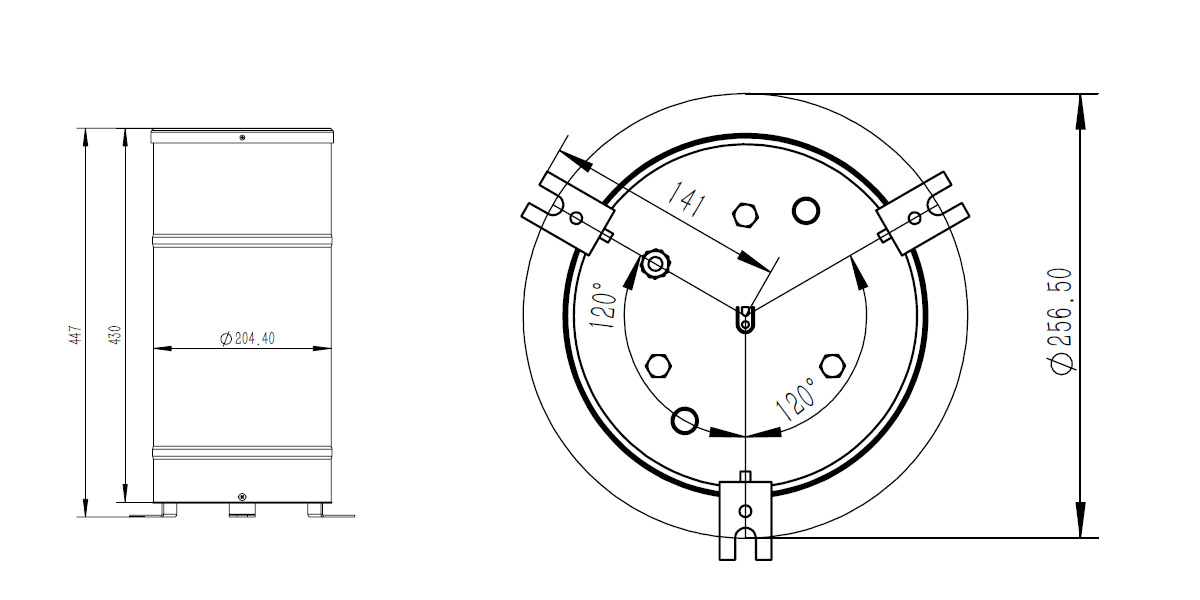

双翻斗雨量传感器尺寸：

双翻斗式雨量传感器的安装非常简单，只需按照以下步骤操作即可：

1、根据实际要求选择传感器的安装位置，如地面、自制大圆柱、铁柱法兰或者房屋的屋顶；

2、调节底盘上的三个调平螺钉或三角板的固定螺钉，使调平气泡指示水平；

3、按照示意图组装并固定传感器；

4、固定后，打开雨水桶，剪掉漏斗上的尼龙扎带，向雨量传感器内缓慢注入水，观察桶倾翻过程，检查收集仪器上是否接收到数据；

5、注入定量水（60-70mm），若收集仪表上显示的数据与注入的水量相符，则说明仪表正常，否则需检修调整；

6.安装时避免拆卸传感器。

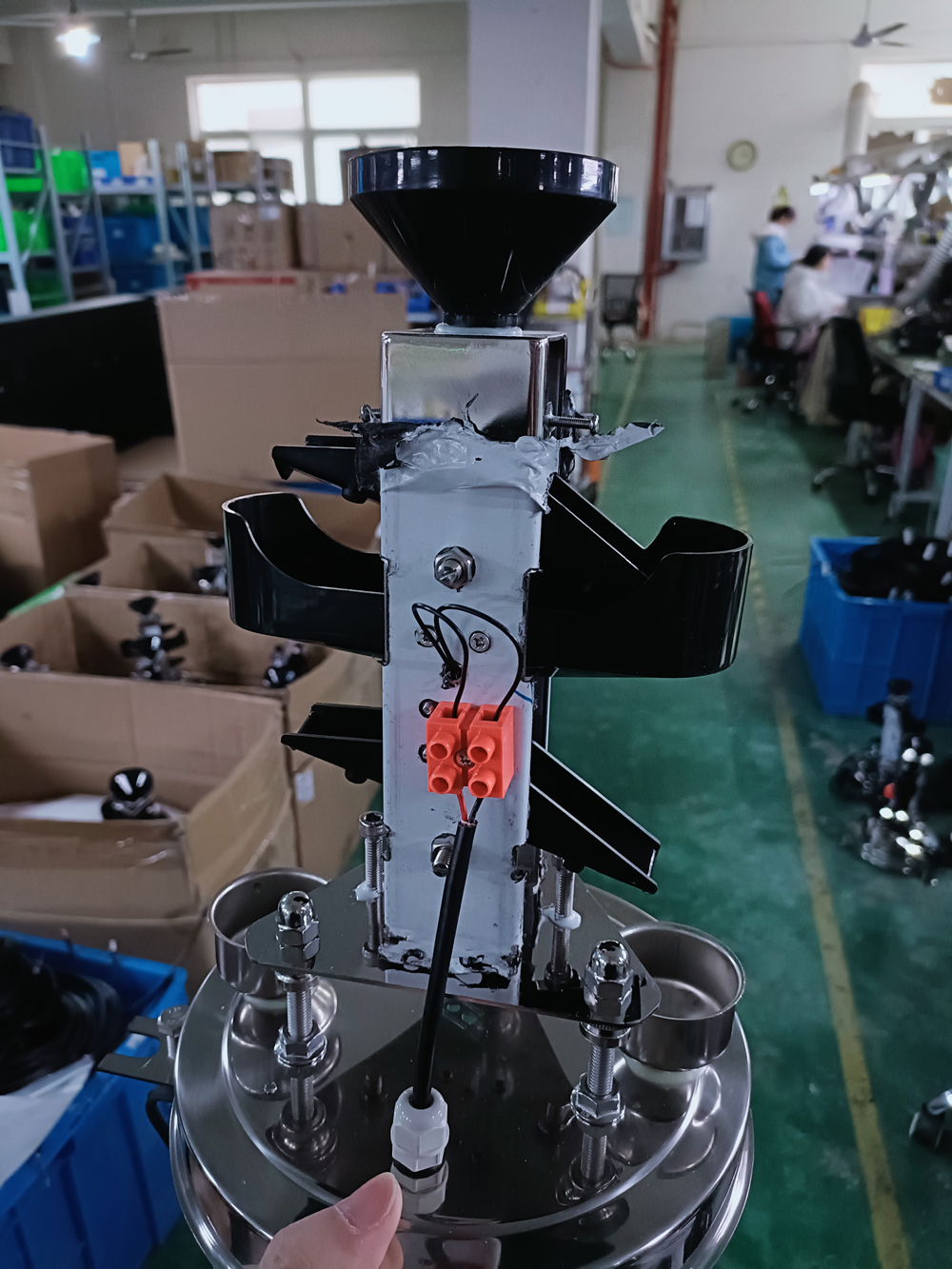

双翻斗式雨量传感器的工作过程如下：

1、运水器收集沉淀，经漏斗进入上部料斗。

2、当上料斗达到上限（0.2mm/0.5mm）时，翻动，沉淀经集料漏斗、节流管进入计量斗。

3.计量转筒翻转一次，沉淀量为0.1mm，沉淀由计量转筒进入物化转筒；

4、翻斗中央装有小磁铁，磁铁上方装有干簧管，当计数翻斗翻转一次，干簧管闭合一次，产生脉冲信号；

5.脉冲信号送到采集器内的计数器进行计数，每次计数0.1mm。

双翻斗式雨量传感器通过这一系列精密的工作过程，为气象、水文领域提供了高精度、稳定的降水监测手段，在防洪、供水调度、电站水库水资源管理等重点领域发挥着重要作用。
