光伏电站气象站是专为太阳能发电站设计的专业监测系统。它持续采集辐照度、风速风向、环境温湿度、大气压力等关键环境数据，并通过全自动太阳跟踪技术获取超高精度辐射数据。这些数据广泛应用于发电效率评估、功率预测、运维调度及安全预警，是现代光伏电站不可或缺的基础设施。
本文系统分析其工作原理、结构组成、信号输出、安装标准及常见故障排除流程，可作为光伏电站技术人员、设计师、设备工程师的直接参考技术文档。
光伏气象站是针对太阳能电站的综合环境监测系统，主要测量：
- 全球水平辐照度（GHI）
- 阵列平面辐照度（POA/GTI）
- 直接法向辐照度（DNI）
- 散射水平辐照度（DHI）
- 日照时数
- 风速风向
- 环境温湿度
- 大气压力
- GNSS经纬度
主要功能：
- 发电效率计算（真实辐照 vs 实际出力）
- 运行策略优化（支持预测算法与智能调度）
- 安全预警（极端风速、异常温湿度）
- 组件寿命评估（基于环境数据的性能修正）
与普通气象站相比，最核心区别在于增加了太阳辐射测量系统及全自动太阳跟踪机构，精度更高、结构更稳固。
| 辐照类型 | 测量方式 | 关键说明 |
| GHI | 热电堆接收太阳总辐射+天空散射 | 光伏效率评估基准 |

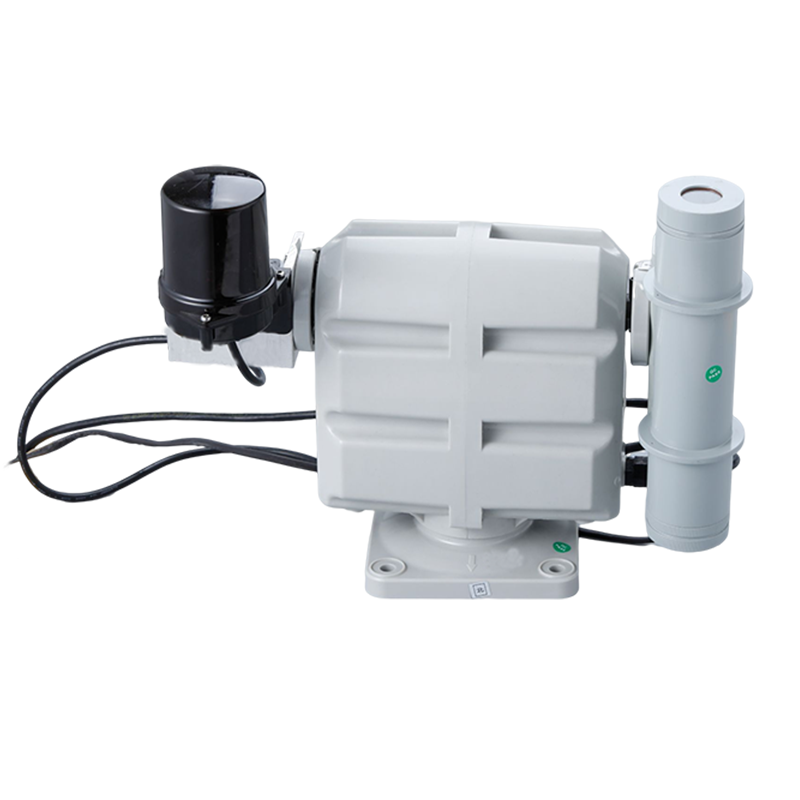

| DNI | 安装于自动跟踪器，带光阑 | 滤除散射光；CSP/高精度电站必备 |

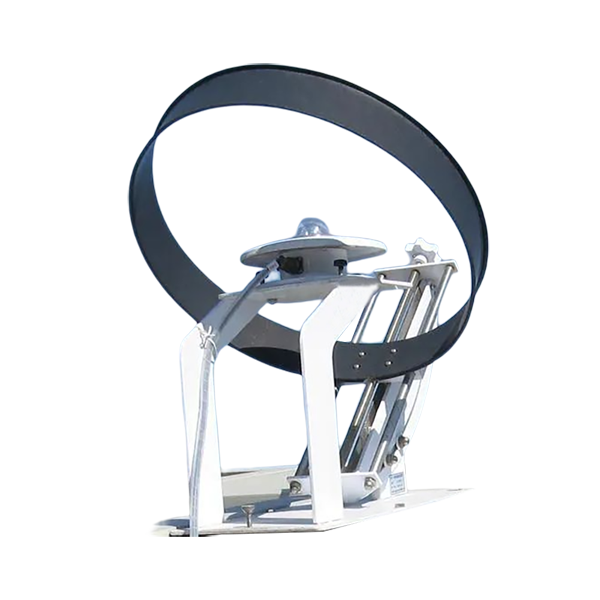

| DHI | 遮光环阻挡直射光束 | 仅测天空散射 |
| POA/GTI | 辐射计安装于组件实际倾角 | 组件实际接收辐照 |
所有辐射计基于热电堆效应或光电二极管原理：温差产生微电压 → 转换为W/m²。
通常结合双重跟踪模式：
1. 基于传感器的光学反馈跟踪
光敏探测器检测光斑偏移 → 驱动电机调整方位角/高度角（适合短期精细调整）。
2. GPS + 天文算法跟踪
根据经纬度与时间计算太阳位置矢量，实现高精度开环定位。
混合运行：
- 弱光 → GPS模式
- 晴朗 → 光学传感器微调
确保辐射计长期无人值守下始终精确对准太阳。
| 参数 | 原理 | 说明 |
| 风速 | 超声波或三杯式 | 安全预警 & 结构防护 |
| 风向 | 风向标 + 角度编码器 | 风场分布分析 |
| 温湿度 | 辐射罩内电容式传感器 | 组件运行环境 |
| 压力 | 压阻传感器 | 天气分析支持 |
| GNSS | 卫星定位 | 跟踪 & 数据标定 |
4.1 辐射监测单元（GHI、POA、DNI、DHI辐射计）

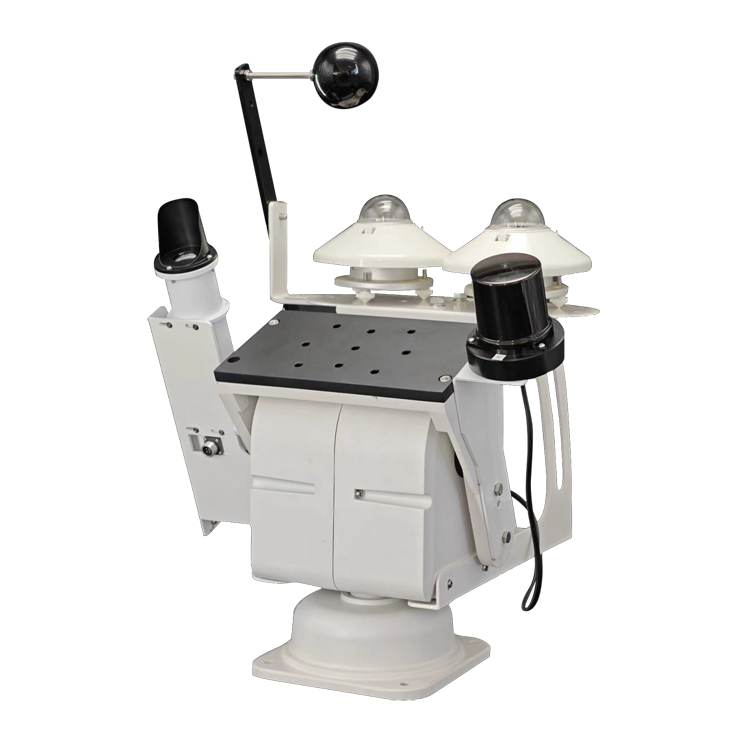

4.2 全自动太阳跟踪系统（电机、角度传感器、GPS模块）
4.3 气象传感器组（风、辐射罩内温湿度、压力等）
4.4 数据记录仪（支持RS485、4G/5G、WiFi；内置Modbus）

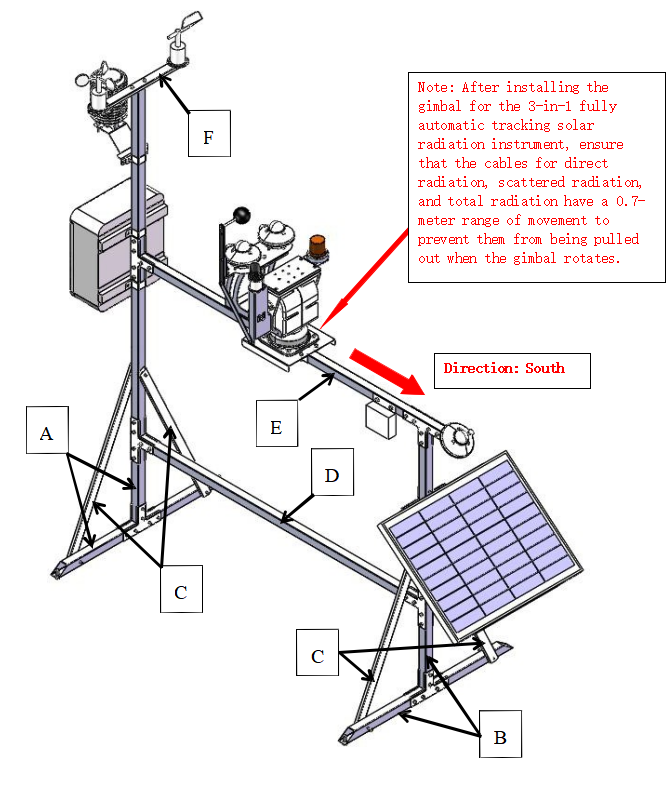

4.5 双杆结构（防止相互遮挡）
4.6 太阳能供电系统（板+控制器+宽温电池）
4.7 高强度安装框架（抗强风/积雪）
- GHI：水平安装
- DNI：自动跟踪、无遮挡
- DHI：遮光环
- POA：与组件相同倾角
- 风：优先超声波（无运动部件）
- 温湿度：辐射罩内
- GNSS：用于跟踪与数据时间戳
| 参数 | 范围 | 精度 | 备注 |
| GHI | 0–2000 W/m² | ±2% | 热电堆 |
| DNI | 0–2000 W/m² | ±2% | 自动跟踪器 |
| DHI | 0–2000 W/m² | ±2% | 带遮光环 |
| POA | 0–2000 W/m² | ±3% | 组件倾角 |
| 风速 | 0–60 m/s | — | 超声波优先 |
| 风向 | 0–360° | ±3° | 超声波 |
| 温度 | −40~80 °C | ±0.5 °C | 辐射罩 |
| 湿度 | 0–100 %RH | ±3 %RH | 电容式 |
| 压力 | 10–1100 hPa | ±1.5 hPa | — |
| 通信 | RS485 / 4G / 5G / WiFi | — | Modbus/HTTP/MQTT |
| 方式 | 典型场景 | 要点 |
| RS485 (Modbus-RTU) | 已有SCADA、长距离布线 | 最远1200 m，屏蔽双绞线，末端120 Ω终端电阻 |
| 4–20 mA | 单参数接入PLC、抗干扰强 | 抗干扰能力强 |
| WiFi | 有固定路由器、短距离 | 不适合偏远无人值守站点 |
| 4G/5G | 分布式或偏远电站 | 最常用；月流量20–50 MB |
| 太阳能供电 | 无人值守站点 | −40~70 °C运行，全自主 |
- 平台上方10 m范围内无遮挡
- 与光伏阵列最小距离15 m
- 双杆间距0.8–1.2 m
- 接地电阻≤4 Ω，信号线加浪涌保护
9.1 基础浇筑/预埋
9.2 竖立双杆，检查垂直度
9.3 安装辐射计支架及跟踪器
9.4 安装风、辐射罩、压力传感器
9.5 布线、接地、防水处理
9.6 配置数据记录仪（地址/波特率）
9.7 测试RS485或4G连通性
9.8 平台验收测试
| 症状 | 可能原因 | 解决方法 |
| 辐照读数偏低 | 遮挡、时间错误、倾角偏差 | 清理视野、重新校准GNSS、重新调平 |
| 跟踪器对不准 | 电机卡阻、光学传感器故障 | 清洁机构、切换GPS模式 |
| 无RS485响应 | A/B线接反、无终端电阻 | 检查接线，加120 Ω电阻 |
| 4G离线 | SIM欠费、信号弱、APN错误 | 更换天线、修正APN |
| 风速卡在零 | 超声波探头进水、风杯卡阻 | 清洁探头/轴承 |
| 温湿度漂移 | 长期暴露 | 每6个月重新校准 |
- 大型地面光伏电站
- 分布式屋顶光伏
- 光伏测试基地与实验室
- 功率预测模型训练
- 运维监控平台
- 沙漠、戈壁、山地电站
| 场景 | 推荐配置 | 说明 |
| 标准光伏电站 | GHI + 风 + 温湿度 | 基础监测 |
| 高级运维 | + POA + DHI | 提升预测精度 |
| 大型地面电站 | 全自动跟踪器（含DNI） | 高精度必备 |
| 分布式光伏 | WiFi/4G通信 | 部署便捷 |
| 无人值守站点 | 太阳能供电系统 | 免维护 |
| SCADA集成 | RS485 / 4–20 mA | 工业兼容性 |
| 项目 | 普通气象站 | 光伏专业站 | 自动跟踪站 |
| 辐照测量 | 基础 | 全类型 | 全类型+精准DNI |
| 自动跟踪器 | 无 | 可选 | 标配 |
| 精度 | 中等 | 高 | 最高 |
| 结构 | 单杆 | 双杆 | 双杆+跟踪器 |
| 供电 | 市电 | 市电/太阳能 | 推荐太阳能 |
| 典型应用 | 通用 | 光伏电站 | 大型光伏基地 |
用于辐照测量、效率计算、功率预测及安全预警。
两者都重要，但POA直接反映组件实际接收能量。
实现精准DNI测量，对高精度预测至关重要。
每年一次；沙漠地区建议每6个月。
有SCADA用RS485；分布式/偏远监测用4G/5G。
很重要——无罩直射阳光下湿度读数会严重偏低。
可以，非常适合无人值守地点。
风速影响组件散热；大风触发结构安全预警。
可以，支持Modbus/HTTP无缝对接。
会——需清洁或选用带加热的辐射计。
光伏电站气象站是保障太阳能发电高效稳定运行的关键设备。通过高精度监测太阳辐射及环境参数，为发电效率分析、预测、智能运维、安全预警提供基础数据。配备全自动太阳跟踪、双杆设计、太阳能供电及多种通信方式，可在恶劣环境下长期可靠运行。
对于光伏产业而言，一套可靠的气象站不仅提升发电可预测性，更是整个电站生命周期数字化的核心组成部分。
