自动直接辐射传感器用于光伏太阳跟踪系统的 Pyranometer气象站 0-5V/Modbus

自动直接辐射传感器概述 ：

自动直接辐射传感器测量太阳垂直表面（视角约 0.5°）的辐射和太阳周围狭窄天空环的散射辐射，称为太阳直接辐射。

自动直接辐射传感器原理和结构特点：

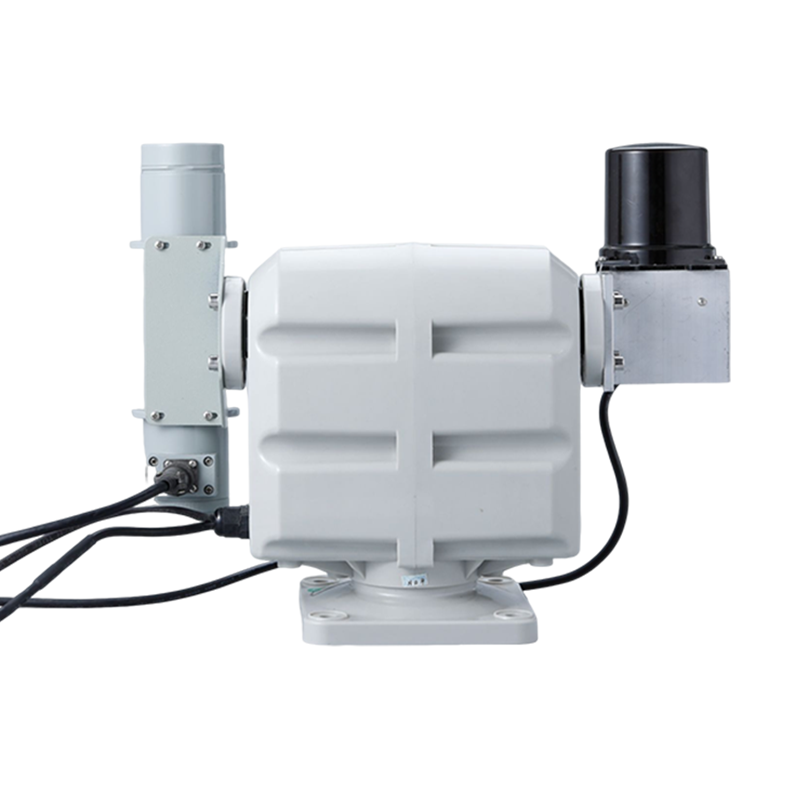

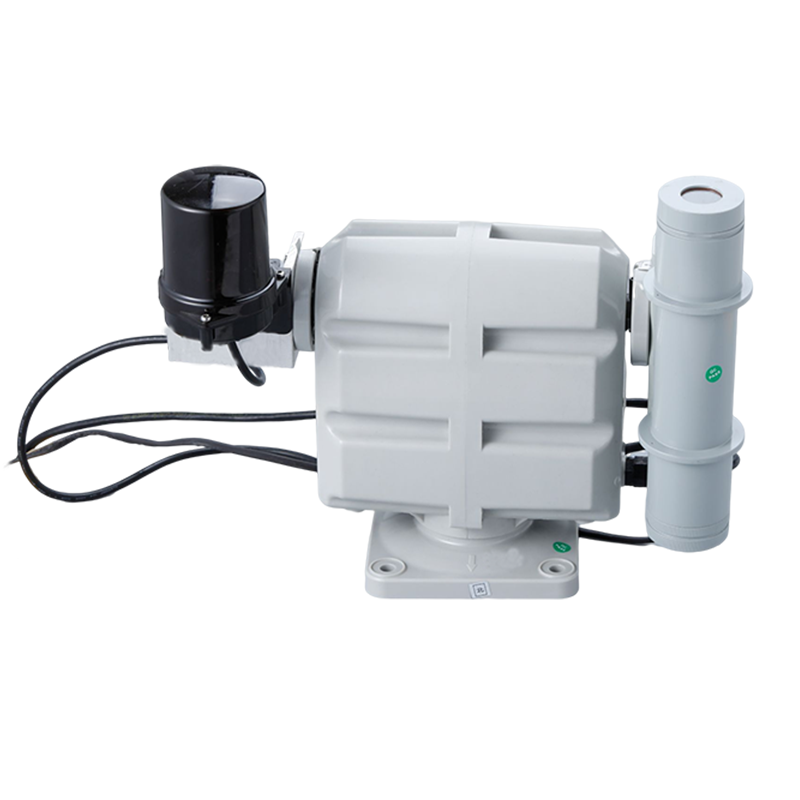

自动直接辐射传感器Pyranometer 主要由一个光筒和一个自动跟踪装置组成。光筒内部由七根光条、一个内筒、一个热电堆和一个干燥剂筒组成。七根光条用于减少内部反射，形成仪器的开口角，并限制仪器内部空气的湍流。

灯条的外侧是内筒，用于密封灯条和外筒内的干燥空气，以减少环境温度对热电堆的影响。外筒口有一块 JGS3 石英玻璃片，可透过波长为 0.27-3.2µm 的辐射光，便于直接测量太阳辐射。筒内装有干燥剂，以防止形成水蒸气冷凝物。

直接高温计的传感元件是光筒的核心，由快速响应的绕线电镀热电堆组成。传感元件朝向太阳的一面涂有无光泽的黑色油漆，下面是热电堆的热触点。当太阳光照射到热触点时，温度升高并与另一侧的冷触点产生温差，从而产生与太阳直射强度成正比的电动势。

热敏电阻技术参数：

热敏电阻

测量范围 0～2000 W/m2

信号输出 0～20mV

测量精度： 工作表 <5%；标准表 <2

灵敏度： 7～14μV∕W.m-2

时间常数：≤15S(99%)

跟踪精度： ＜168h±1

电源 直流 12V

输出 电压：0-5V

年稳定性： ±1%（灵敏度变化率）

工作环境：-45℃～+45

仪器线路长度： 2.5 米

打开角度 4°

产品重量：5 千克

产品功耗 50 mW

自动直接辐射传感器安装方法：

1. 自动直射辐射传感器的安装地点必须保证在任何季节和时间（从日出到日落）阳光直射不受任何障碍物的影响，如果有障碍物，障碍物在日出和日落方向的高度角不得超过 5°，并避开烟雾等大气污染严重的地方。

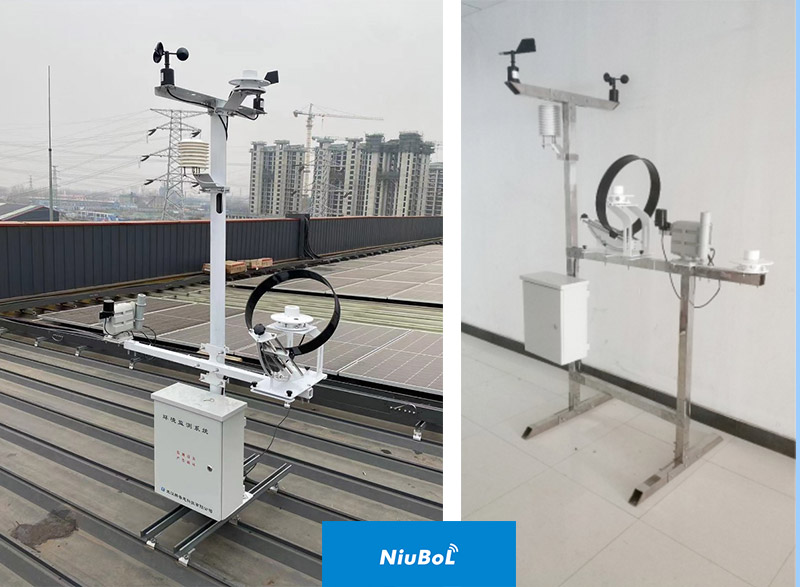

自动直接辐射传感器Pyranometer 通常与其他辐射传感器一起放置在天文台内，但也可以放置在屋顶露台上。台面应安装牢固，即使受到剧烈冲击和振动（如大风）也不应改变仪器的水平状态。直接高温计的跟踪精度与安装精度有关。

2. 自动跟踪装置两侧对称设置，标有 A 的一侧为安装智能追逐器的一侧。智能跟踪器的底部连接处也要做好标记，以便两个标记箭头方向一致，并拧紧四个相应的螺栓。

3. 另一个有标记的面是直接辐射台（即光筒）安装面，连接方法与智能追逐器相同。

4. 将安装完成的自动跟踪装置连接到辐射接头支架上圆形底座的四个调平螺栓上。(注意：自动跟踪装置方形底座的方向要对准有指北标记一侧的北方）。

5. 调整光筒上的光点，使光点通过光筒上边缘的小孔投射到下边缘，"十 "字光点定位即可。

自动直接辐射传感器使用与维护 ：

1、直射式自动直接辐射传感器与其他辐射传感器相比，不仅感应部位灵敏，而且跟踪准确，才能获得准确的直射辐射。在任何天气条件下，要常年对太阳保持恒定、准确、可靠的跟踪并不容易，因此要严格遵守操作规程。

2、每天工作开始时，应检查光筒的石英玻璃窗是否清洁。如有灰尘或水蒸气凝结，应及时用吸耳球吹净或用软布或光学镜片纸擦净。

3、每月应检查一次工作跟踪情况，及时调整（对准光点）。

4、仪器属精密仪器，要严格按照操作规程进行调试，切忌用力过猛，小心轻放，减少震动，以免损坏。

5、测温仪使用两年以上，其灵敏度必须由生产厂家或计量部门重新标定。
