影响浊度测量的因素|在线浊度传感器选择和维护规范

一、简介：“浊度”作为核心过程控制参数及其光学本质

在多参数水质监测和流体过程控制系统中，浊度是极具代表性的核心控制参数。从光电子物理的本质来看，浊度并不是物质的直接质量浓度单位，而是一种复杂的光学性质。它是指流体中悬浮颗粒阻止光传输的物理特性。

当准直光束注入流体样品时，由于存在折射率与周围介质不同的非均匀悬浮颗粒（如沉积物、胶体、藻类、微生物和工业高分子聚合物），光子在穿过这些颗粒时会发生散射（传播方向的改变）和吸收（能量损失）。在工业过滤控制、自来水净化消毒、环境废水排放达标等领域，浊度是评估系统拦截效率和滤床渗透风险的关键控制指标。实时、高精度在线浊度数据直接决定过程反馈回路的稳定性。然而，在复杂的现场条件下，由于光学特性的敏感性，测量过程中容易出现各种寄生干扰。

2.核心痛点：解构影响浊度测量精度的四大干扰因素

在实践中，只要进行光学测量，干扰因果链就无处不在。为了实现精确的过程控制，必须深入分析以下四个潜在干扰因素：

2.1 因子A：气泡折射干涉和动态跳跃
   气泡是造成工业在线浊度计数据异常跳变的主要物理干扰。水的折射率约为1.333，而气泡内空气的折射率接近1.000。当流体中由于突然的压力变化、温度升高或机械搅拌而产生微气泡时，每个气泡在光路中充当微型球面透镜。

流程规避： 必须通过优化现场安装点来避免气泡干扰。传感器应安装在流速稳定、无紊乱紊流的部位，垂直或与流动方向倾斜，避免安装在管道顶部（气体聚集的地方）或泵出口正后方。

2.2 因素B：粒径、形状和散射角的空间分布
   水中悬浮物的物理形态差异很大，粒径分布往往跨越几个数量级，导致散射光的空间能量分布存在根本差异。

空间几何控制： 颗粒形状和尺寸的差异导致横向和前向光强度响应截然不同。因此，在浊度测量中必须严格规定散射角。业界公认的 90° 比浊原理在捕获各种尺寸的悬浮颗粒以及平衡大小颗粒的组合散射贡献方面具有高稳定性和优越性。

2.3 因素C ：水彩对光强度的光谱吸收（比色负偏差）
   水色是由溶解的有机物（如腐殖酸、单宁酸）或工业彩色染料引起的，对常规浊度计的光源有很强的吸收作用。

流程规避： 必须放弃可见光源，采用可见光以外的特殊不可见波长（如近红外光），尽量减少光谱吸收和部分荧光干扰。

2.4 因素D：外部杂散光和背景寄生反射（零点正漂移）
   这种干扰直接取决于传感器的物理边界和储罐安装过程。

身体后果： 这些非目标杂散光线被90°探测器接收并放大，直接形成强烈的光学背景噪声，造成严重的零点溢出和正漂移（无悬浮物时的非零读数）。

3、技术突破：NiuBoL NBL-WQ-TS比浊法浊度传感器的抗干扰光电机构

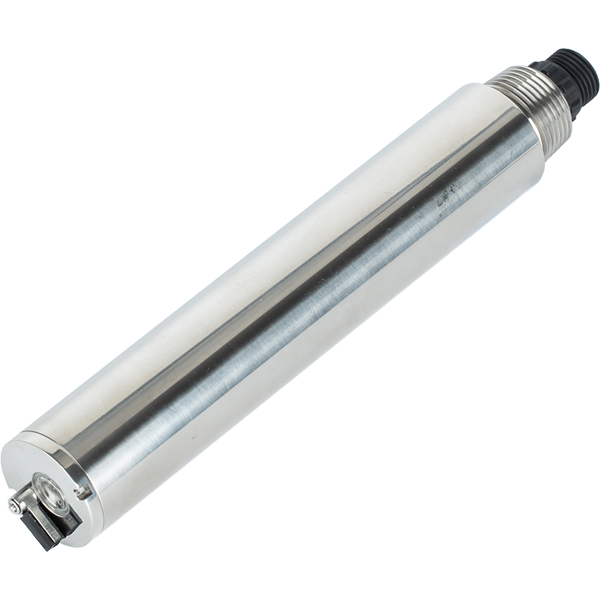

针对工业条件下的四个光学干扰痛点，NiuBoL开发了NBL-TS集成在线浊度传感器。该设备严格基于90°比浊原理设计，从物理硬件和光路架构上一一消除环境干扰：

860nm近红外LED光源：
   NBL-WQ-TS放弃了传统的可见光源，采用了高度稳定的860nm近红外LED。这种特定的不可见红外波长完美避开了天然水彩颜料（如黄色、棕色、绿色）的光谱吸收带，完全消除了颜色干扰。即使面对食品酿造、印染废水，也能实现纯颗粒散射测量。

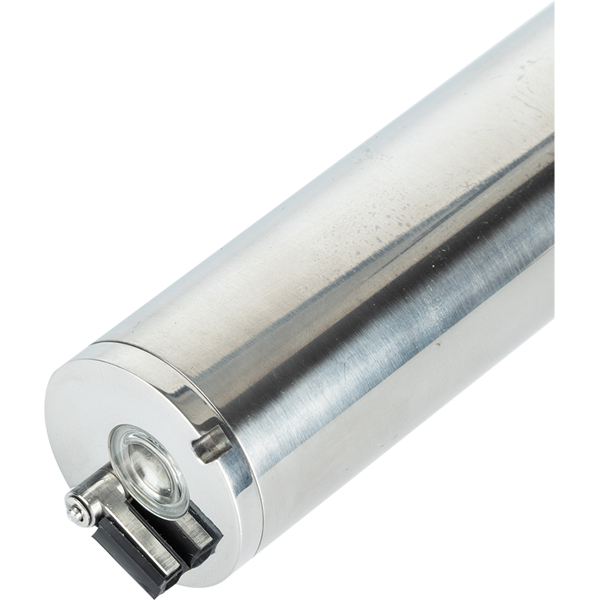

光纤精密物理结构：
   该装置内部采用高度集中的光纤传输和光束准直设计，将入射光会聚成平行的能量光束，严格限制光斑扩散区域。这种封闭且高度聚焦的光路结构使其具有较强的抵抗外界杂散光和自然光干扰的能力。

标准 90° 散射几何设计：
   严格遵循ISO 7027国际标准，将接收器放置在与入射光严格垂直的90°位置。这种几何设计对于米氏散射和瑞利散射具有出色的再现性，确保在整个 0-1000NTU 范围内的高线性度和精度。

4、NiuBoL NBL-WQ-TS在线浊度传感器核心技术参数表

在系统集成和工程批量采购选型时，标准化的硬件、量程规格和电气参数是保证系统兼容性的基础。具体参数如下：

5、智能水务系统集成及现场接线防潮规范

为了将在线浊度计无缝集成到IoT控制网络中并确保高可靠性，现场物理安装和电气集成必须严格遵循以下规范：

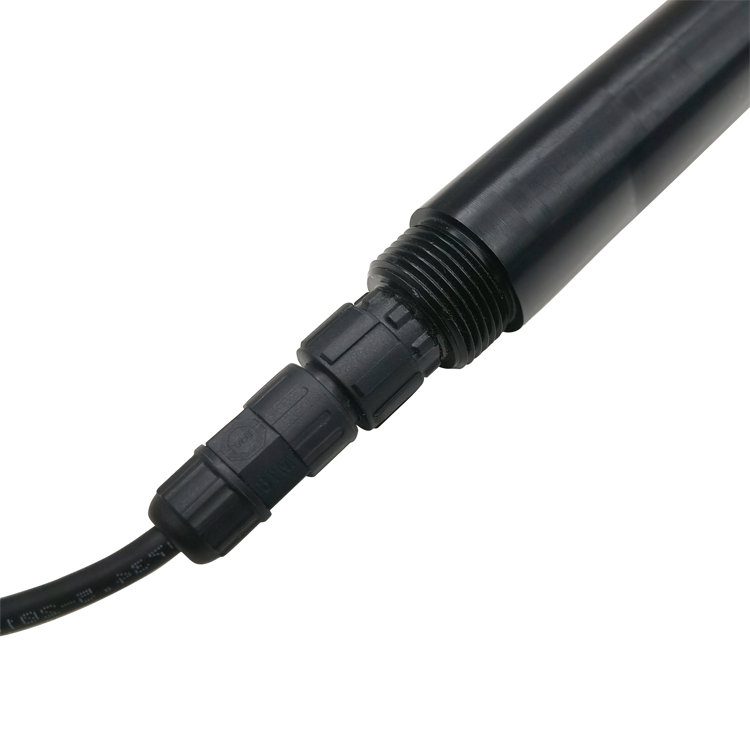

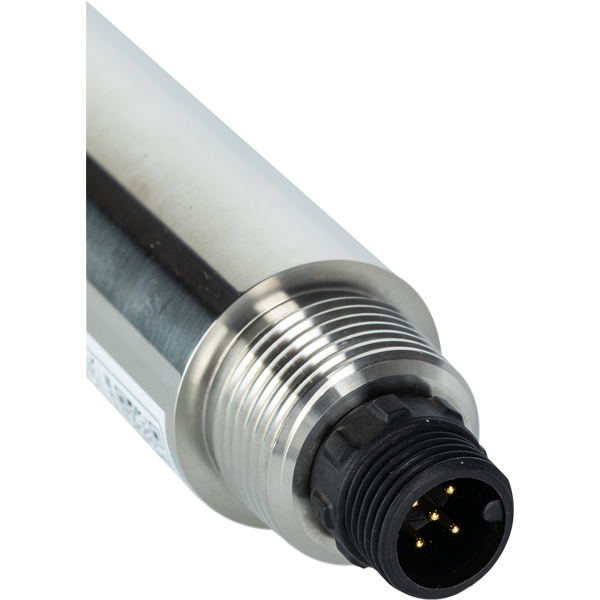

物理安装避免陷阱： 使用 3/4 NPT螺纹进行潜水或固定管道安装。连接点严格进行二次防水、防腐处理。考虑到电缆需要长期浸入水中（包括海水或高盐工业废水）或暴露在恶劣空气中，所有中间端子必须配备防水密封胶带和防腐套管。预留电缆的自然松弛度；悬挂期间切勿使电缆处于拉紧状态，以防止由于电线疲劳断裂而导致信号丢失。

控制拓扑： 该传感器由 12-24V DC供电，其0.2W的超低静态功耗可以直接连接各种太阳能供电的远程低功耗RTU或工厂PLC闭环控制系统。通过RS-485直连，可实现高频现场数据轮询。

6. 工业级标准化校准和日常维护程序

浊度测量完全依赖于光通量；测量窗口的清洁度和标准化的校准程序是仪器的生命线。

6.1 严格的10cm工程规范校准流程
   为了完全消除校准容器壁产生的寄生反射和背景噪声，必须执行以下标准化两点校准程序：

零位校准： 用大烧杯量取适量的零浊度溶液。将 NBL-WQ-TS 传感器垂直悬挂在溶液中。 关键工程规范： 传感器的测量端面必须保持在烧杯底部上方至少10cm，并且距离内壁至少10cm。静置3-5分钟，直至读数完全稳定，微气泡完全升起并逸出，然后发出校零命令。

斜率校准： 采用相同的物理悬浮布局（与墙壁和底部保持 10cm），将传感器垂直浸入福尔马肼标准溶液中。静置3-5分钟直至稳定，然后进行斜率增益校准。

6.2 窗户清洁日常维护
   传感器外表面和窗口： 定期用低压自来水清洗传感器外表面和光学测量窗口。如果残留有碎片或生物膜残留物，请用湿润的柔软无纺布轻轻擦拭。对于顽固的油污，可在自来水中加入少量家用清洁剂浸泡清洗。

保养注意事项： 该传感器包含极其灵敏的光学精密镜头和微电流电子元件。维护期间，确保传感器不会受到剧烈的机械冲击。内部完全密封，不包含用户可维修的部件。

常问问题

问：为什么NBL-TS采用的860nm红外光源可以忽略啤酒厂或黄河等高色度水体的颜色干扰？
   答：因为大多数有色物质（如发酵液中的天然黄色分子、腐殖酸等）的光谱吸收带主要集中在380nm-780nm的可见光区域。 NBL-WQ-TS使用860nm近红外光，该光超出了这些颜色分子的选择性吸收光谱范围。光子在通过时仅与悬浮固体颗粒发生物理散射，从而完全消除了颜色造成的负偏差。

问：校准时传感器距离烧杯底部小于10cm，会造成正偏差还是负偏差？
   答：会导致显着的正偏差（读数假高）。当测量端面太靠近容器底部时，高强度红外入射光束撞击烧杯的固体表面，产生非颗粒的“背景寄生反射光”。 90° 检测器接收到的这部分反射光被仪器误解为水中颗粒的散射贡献，从而提高了零点。

问：市政清水和化工高纯废水处理的三个不同范围（0-20NTU、0-200NTU、0-1000NTU）如何精准匹配？
   答：
   - 0-20.00NTU（高分辨率0.01NTU）： 精确匹配市政自来水厂出水、超滤/反渗透纯水工艺、高纯半导体冲洗废水。
   - 0-200.0NTU： 适用于水处理厂原水、中水回用过程控制、温和工业废水排放口。
   - 0-1000.0NTU： 专为污水处理厂曝气池、沉淀池出水、大型环境污染排放监测项目而设计。

问：深水水库、大坝水质监测的IP68保护（至20m深度）螺纹固定要求是什么？
   答：传感器外壳由POM和ABS复合材料制成，抗压能力强。深水安装时，切勿直接使用传感器电缆进行吊装。必须使用后部3/4 NPT螺纹将传感器锁定到不锈钢或PVC刚性承重连杆上，然后将整个连杆组件固定到大坝支架上，确保设备在20m深度的水流下不会漂移或扭曲。

问：对于含有微气泡的二次供水管道，该传感器应采用什么流通池布局？
   答：建议系统集成商不要采用直接串联安装，而是设计“旁路脱气流通池”。将主管道流量引至流通池底部，流速较低，使流体缓慢上升。微气泡在重力和浮力差的共同作用下从顶部逸出并排出。中下层脱气后的样水经溢流口流过传感器的测量端面。

问：NiuBoL浊度传感器是否提供标准的Modbus-RTU开发寄存器手册以支持菊花链多个传感器？
   答：是的。整个NBL-TS系列原生支持工业标准RS-485接口和Modbus-RTU协议。每个传感器都可以通过软件命令更改其专门的从属地址。系统集成商可以在单条双绞线总线上并行连接数十个传感器，直接读取浊度和温度寄存器数据，无需任何第三方转换模块。

概括

在多参数水质监测IoT与环境监测系统集成中，精确控制气泡干扰、消除背景寄生反射光，相当于维护了整个监测系统的底层生命线。 NiuBoL NBL-WQ-TS比浊在线浊度传感器凭借其860nm红外光电机构、高标准90°几何架构和便捷的Modbus-RTU协议，为全球水务项目提供了强大的、工程质量的在线解决方案。

技术支持和业务收购路径：
   如需获取完整的Modbus通讯寄存器手册、NiuBoL NBL-WQ-TS在线浊度传感器的CAD安装图纸，或获得政府环保批量采购的特殊报价，请直接联系我们的应用工程团队。我们将在24小时内提供1对1的技术解决方案集成支持。
