NBL-WQ-TS-408-S在线浊度传感器水处理工程专业浊度测量仪器

NiuBoL NBL-WQ-TS-408-S在线浊度传感器采用90°散射光方式，支持RS485/Modbus RTU协议和4-20mA输出。 316L外壳和IP68防护确保高精度和强抗干扰能力，专为工业IoT和水处理工程集成而设计。

NiuBoL在线浊度传感器，为工业水处理提供高精度一体化解决方案

在市政污水、工业循环水或地表水监测项目中，您是否经常遇到因外界光干扰而导致浊度数据漂移的情况？是否是传感器防护等级不够导致频繁进水损坏？或者与PLC或SCADA系统对接时，因通信协议不兼容而产生额外的开发成本？

NiuBoL NBL-WQ-TS-408-S一体化在线浊度传感器直接解决工程集成的核心痛点。产品标配RS-485（Modbus RTU）协议和4-20mA电流输出，即插即用；纯石英光路结合红外光源，从根本上抵抗环境光干扰； IP68保护和316L不锈钢机身满足最严格的在线监测需求。

核心卖点

• 无缝集成：标准RS-485 Modbus RTU协议，减少系统集成商的开发和调试周期。

• 抗干扰光路：纯石英光路+90°角红外散射原理，消除外界自然光对低浊度测量的影响。

• 极低的维护成本：内置清洁刷设计，有效减少人工清洁频率，保证长期运行稳定性。

产品概述

NBL-WQ-TS-408-S是NiuBoL针对工业IoT和自动化水处理场景开发的专业级在线浊度测量仪器。该传感器基于经典的90°散射光法原理设计。当水样中的浊度物质导致入射光发生散射时，高精度光电探测器捕获垂直于入射光方向的散射光强度，并与内部校准曲线结合进行线性化处理，最终输出准确的浊度值。

内置Pt1000温度传感器，实现自动温度补偿，保证不同水温环境下测量的一致性。无论是低浊度饮用水还是高浊度工业废水，该传感器都能提供可靠、持续的数据支持，使其成为工程承包商构建稳定的水质监测网络的理想选择。

核心技术优势

硬件级抗干扰和高稳定性光学设计

传统浊度计在室外或明亮的工厂环境中很容易受到杂散光的影响。 NBL-WQ-TS-408-S采用红外LED光源和纯石英光路系统。红外光对浑浊物质的散射特性更加稳定，纯石英材料具有优异的透光率和极低的热膨胀系数。结合90°角散射光接收架构，精确屏蔽直射光和折射光，显着提高复杂照明环境下的数据抗干扰能力。

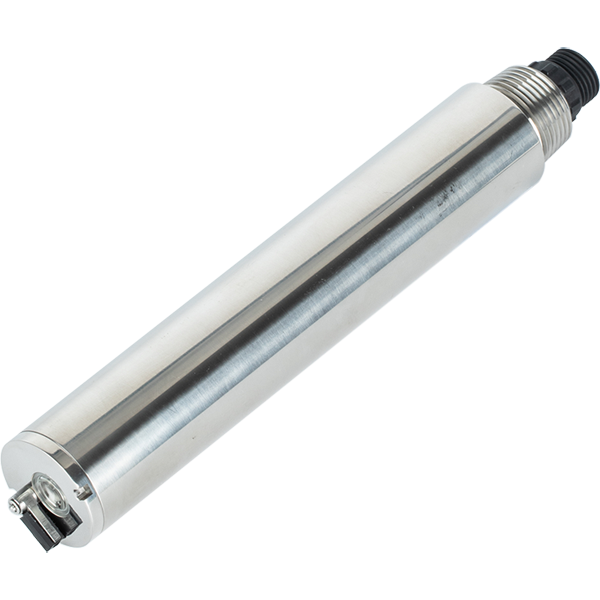

工业级316L不锈钢和IP68保护

传感器外壳完全采用316L不锈钢材料制成，具有极强的耐腐蚀性和机械强度，轻松应对各种恶劣水质（包括海水）。整机达到IP68防护等级，支持20 米水深长期稳定运行，有效隔离水汽、灰尘、腐蚀性气体，大大降低设备故障率。

面向工程集成的通信架构

考虑到系统集成商的对接效率，传感器原生支持工业标准RS-485（Modbus RTU）通信协议，无缝连接各种PLC、DTU、数据采集器、云平台。它还提供可选的4-20mA模拟输出，完美兼容传统老式监控系统。宽电压供电设计（12～24V DC）和仅0.2W的超低功耗使其在太阳能远程监控站中表现出色。

智能自清洁免维护设计

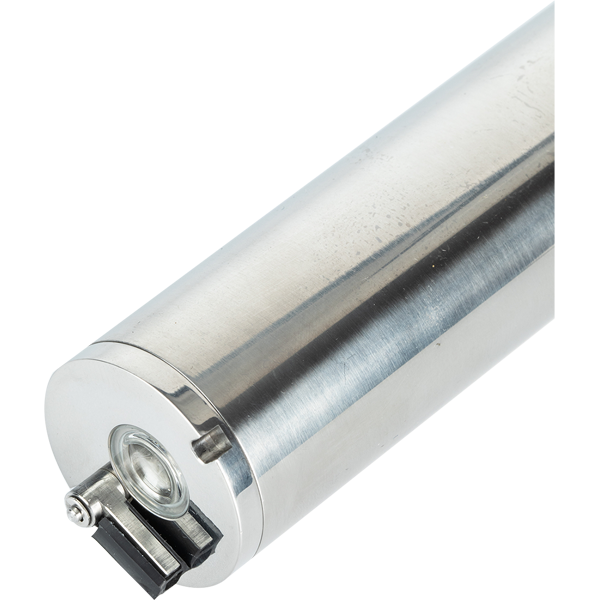

测量窗口的污染是浊度计数据失真的主要原因。该机创新性地集成了机械自动清洁刷，可在测量间隔期间自动清除窗面附着物、藻类或污泥，大大延长了人工维护周期，保证了数据的连续性和真实性。

专业技术参数

典型应用场景

• 市政给排水、污水处理厂：用于沉淀池出水、二沉池、消毒前后等关键节点的连续浊度监测，确保出水水质达标。

• 工业循环冷却水、锅炉给水：实时监测工业水系统中悬浮物含量，防止管道结垢和设备磨损，优化污水排放循环。

• 地表水及水源地自动监测站：适用于河流、湖泊、水库等野外环境的无人值守监测站，抗干扰光路设计不怕室外强光。

• 食品饮料及制药用水：低量程模式（0-20 NTU，分辨率0.01），满足纯化水、注射液等生产过程中极低浊度的高精度检测要求。

接线和安装指南

电气接线规格

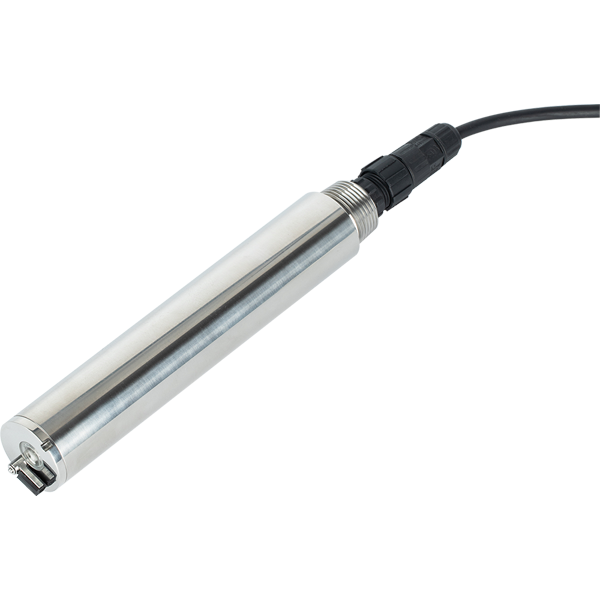

传感器引线为5芯屏蔽电缆，标准线序定义如下：

• 红线：电源正极（12～24V DC）

• 黑线：电源地（GND）

• 蓝线：RS-485 A端子

• 白线：RS-485 B端子

• 黄线：4-20mA电流输出（不选时可悬空）

工程提示：由于电缆经常处于水下或高湿环境，所有接线端子必须进行可靠的防水防腐处理（建议使用防水胶带或防水接线盒）。用户延长的电缆还应具有相应的防腐、防水能力。上电前务必检查线序，防止反接或短路造成设备损坏。

潜水式安装要求

使用3/4 NPT螺纹进行管道或支架安装时，应注意空间避让：传感器测量端面与水池或管道侧壁至少保持5cm距离，与底部至少保持10cm距离，避免水流死区或底部污泥沉积造成测量失真。水中的电缆应保持自然松弛，不得在张力下拉紧，以防止内部芯线断裂。

常问问题

问：传感器支持哪些通信协议？可以直接连接云平台吗？

该传感器本身支持标准 RS-485 (Modbus RTU) 协议。如果需要直接连接云平台，中间需要添加RS485转TCP/IP或RS485转4G DTU数据传输单元。

问：为什么低浊度测量时外界光影响大？这个产品是如何解决的呢？

低浊度水样透光率高，外界杂散光很容易穿透水样并被接收器捕获，造成假高值。 NiuBoL采用特定波长红外LED光源，结合纯石英光路的窄视角设计，仅接收90°角特定散射光，从物理硬件层面隔离可见光干扰。

问：设备的IP68防护等级可以支持多深的水深进行水下操作？

在0.2MPa内常规工作压力下，传感器可在至20 米的水深下长期稳定工作，充分满足各种深井、大型沉箱或水下一体化柜的安装需求。

问：自动清洁刷需要外部控制吗？

清洁刷的操作控制命令已集成到传感器内部逻辑或Modbus寄存器中。上位机可以通过发送指令来触发清洁动作。具体控制寄存器地址请参见产品手册附录。

问：一般校准周期是多少？如何进行校准？

建议根据环保部门要求或实际水质严重程度制定校准周期（通常为1-3 个月）。采用两点法：先在零浊度液体中进行零点校准，然后在标准液体中进行斜率校准。每次等待读数稳定 3-5 分钟。

问：当测量窗口脏了但清洁刷无法彻底清除时，如何手动清洁？

您可以使用家用清洁剂和自来水的混合物，然后用湿软布轻轻擦拭外表面和测量窗口。请勿用硬物刮擦，以免划伤纯石英玻璃，造成光学性能长期下降。

问：如果现场只需要模拟信号，黄线如何连接？

如果系统只采集4-20mA信号，则将黄线接采集设备的模拟输入正极，采集设备负极与传感器黑线（GND）共地。如果不购买此功能，黄线直接悬空，不影响RS485通讯。

问：产品的保修期是多少？

NiuBoL自销售之日起提供一年保修服务。每台设备出厂前均经过72小时老化和稳定性测试。保修期内，非人为损坏造成的故障，免费维修或更换。

在工业IoT快速发展的今天，一个稳定、精准、易于集成的底层传感器件是整个水质监测系统成功的基石。 NiuBoL NBL-WQ-TS-408-S在线浊度传感器通过严谨的光学设计、坚固的防护和标准的通信协议，真正为系统集成商实现“省心、省力、低维护”。

如果您目前正在规划市政污水、地表水站或工业水处理项目，面临浊度数据不稳定或设备对接困难的挑战，请点击右侧或下方按钮获取产品选型手册和Modbus登记表。我们的技术工程师将为您免费提供网络集成方案评估。
