液体压力传感器如何工作？

液体压力传感器：核心技术及工业应用全解析

压力传感的物理基础：如何将力转换为数据

在自动化控制系统中，液体压力传感器充当监测流体状况的“前哨站”。无论是城市供水网络中的细微波动，还是工业液压系统中的大量脉冲，它们的核心任务都是将流体产生的物理压力精确地转换为可处理的电信号。

1、扩散硅压阻技术：NiuBoL的核心选择

NiuBoL系列压力传感器主要采用成熟的扩散硅压阻原理。核心是高灵敏度硅微机械芯片：

• 压阻效应： 当液体压力通过不锈钢膜片和内部填充的硅油传递到硅片时，半导体材料的电阻率随应力发生显着变化。

• 桥转换： 芯片上的惠斯通电桥将电阻变化转换为毫伏级电压信号。

• 精密加工： 内部ASIC芯片对原始信号进行放大、线性化校正和温度补偿，输出标准工业信号。

2. 应对极端条件的结构设计

为保证在复杂环境下长期运行，NiuBoL液体压力传感器进行了深度结构优化：

• 316L不锈钢隔膜： 优异的耐腐蚀性和机械韧性，能够承受大多数酸碱液体和流体的侵蚀。

• 水锤保护机制： 针对泵启动/停止产生的瞬时超高压脉冲，内部可选的微孔阻尼装置有效减轻冲击波并保护压力敏感芯免遭击穿。

NiuBoL液体压力传感器技术规格表

RS485 数字集成

在数字化转型的趋势下，NiuBoL传感器通过标准的RS485接口实现了从模拟信息到数字信息的跨越，为远程监控和大数据分析提供了便利。

1. 数字协议的优点

• 无损传输： 数字信号长距离传输无压降衰减，有效传输距离可达1200米。

• 智能组网： 一条总线上可安装数十个 NiuBoL 传感器，从而显着降低接线和 模块成本。

• 自诊断功能： 除了压力值外，用户还可以读取设备温度和内部运行状态。

液体压力传感器典型应用场景

1、智能供水及恒压控制

在二次供水泵站，NiuBoL传感器实时反馈管网压力。当用水量增加且压力下降时，变频器会根据传感器数据提高泵速。其高频响应确保水压波动保持在极小的范围内。

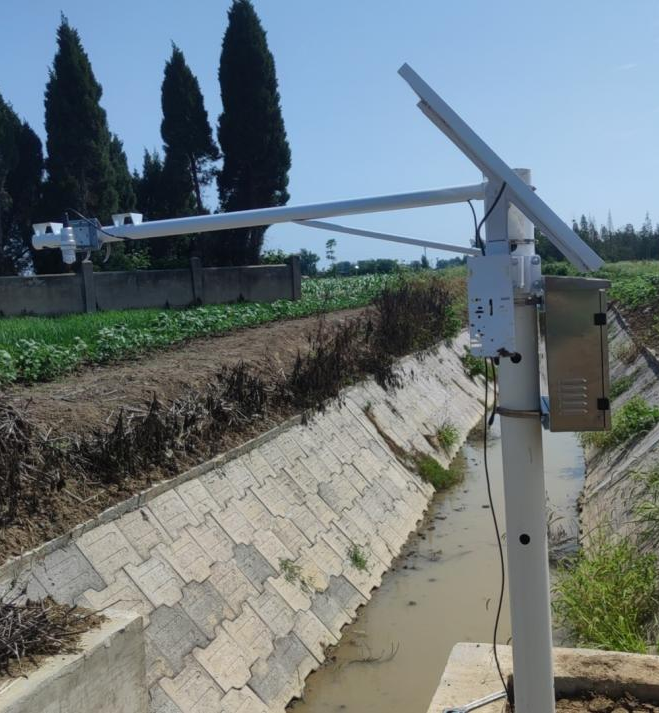

2、农业自动化灌溉

精准灌溉需要恒定的管道压力，以确保喷头覆盖均匀。 NiuBoL传感器不仅可以监测压力，还可以通过压力异常确定过滤器堵塞或管道破裂。

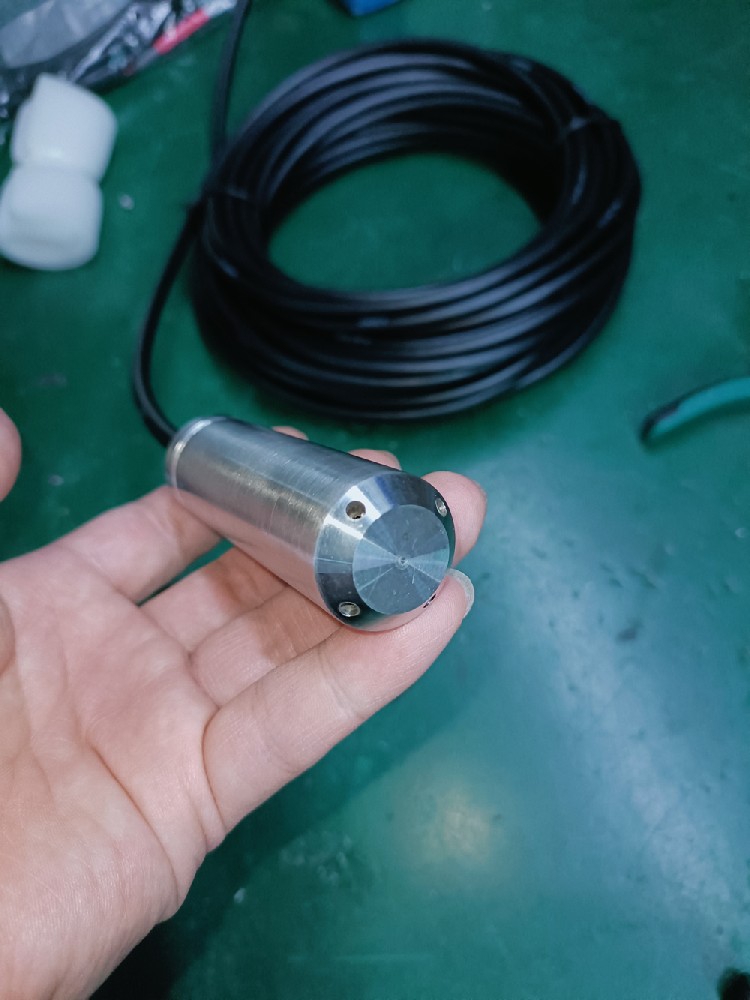

3、基于静压原理的液位测量

根据物理定律P=ρgh，NiuBoL系列潜水器可直接用于水库、储罐的深度监测。特殊的导气电缆设计，自动补偿大气压力波动，确保测量精度不受天气变化的影响。

工程师的建议：安装和接线“避免陷阱”指南

即使是最精确的传感器也依赖于科学的安装。 NiuBoL技术团队整理了以下工程经验：

• 防水弯（U型弯）设计： 室外布线时，电缆必须预留向下的U型弯，防止雨水沿电缆直接渗入传感器根部。

• 避免零漂移： 物理安装和紧固后，进行电气接线。对于微压力传感器，安装姿势（垂直或水平）的变化可能会导致轻微的零偏；建议安装后通过RS485命令进行“一键归零”校准。

• 电磁屏蔽： 在有大型变频器或电机的场所，必须使用屏蔽双绞线，且屏蔽层一端必须可靠接地，以消除高频干扰。

• 排气和泄压： 测量前，确保导压管路内无空气残留；否则，气体的压缩性会导致数据响应迟缓。

有关液体压力传感器的常见问题 (常见问题)

问：如何确定所需范围？
答：建议选择范围为系统正常工作压力的1.5至2倍。范围太大会牺牲分辨率；范围太小容易在系统瞬时超压时损坏隔膜。

问：NiuBoL传感器可以测量腐蚀性液体吗？
答：标准型号采用316L不锈钢，适用于水、油及弱腐蚀性介质。针对强酸、强碱或食品级要求，我们提供陶瓷隔膜或齐平隔膜定制型号。

问：RS485信号传输不稳定的原因是什么？
答：通常是由于缺少终端电阻造成的。对于长距离传输（超过500米），请在总线端并联一个120欧电阻，并检查是否有共地干扰。

问：为什么冬天传感器读数会出现偏差？
答：这是温度漂移现象。 NiuBoL传感器内置三级温度补偿算法，但如果环境温度超出补偿范围（-20℃~+85℃），建议采取外部绝缘措施。

概括：

液体压力传感器不仅仅是简单的压力转换器，而且是现代工业系统中数据采集的基础。 NiuBoL通过高标准的扩散硅芯选材、三级温度补偿工艺以及数字化的Modbus RTU协议，将流体压力转化为稳定透明的决策依据。

从智慧农业领域到工业生产精准控制，NiuBoL始终坚持以“工业级可靠性”为标准，帮助客户实现从“粗放监测”到“精准传感”的跨越。

如果您目前正在进行系统选型或面临复杂的压力监测挑战，欢迎随时联系NiuBoL技术支持团队。我们将为您提供从布线定义到云平台集成的全面解决方案。
