NBL-L-SMP4631系列RS485/HART/防爆智能分体式液位变送器传感器

NBL-L-SMP4631智能分体式液位变送器：RS485/HART工业级水位监测专家

NBL-L-SMP4631智能分体式液位计概述

NBL-L-SMP4631系列智能分体式液位计不仅继承了静压液位测量的高精度特点，而且在结构上实现了跨越式创新。通过“分体式”设计，将精密传感组件（传感器）与处理和显示组件（电子电路外壳）分离。传感器部分深浸在液体中，捕捉微小的压力变化，而防爆铸铝外壳安装在安全位置，方便人员观察和接线，配备高性能LCD或LED数字显示屏，液位数据一目了然。

NBL-L-SMP4631系列依靠先进的智能数字补偿和校正技术，可以将感知的压力信号精确地转换为RS485、Modbus或HART协议信号，为IoT集成和工业4.0自动化控制提供坚实的数字基础。

智能分体式液位计优良的技术特点和产品优势

1、数字智能补偿技术
与传统的模拟电路不同，NBL-L-SMP4631采用数字处理芯片对传感器的非线性和温度漂移进行实时补偿。这确保了测量结果在极宽的温度范围内保持高线性度和真实性。

2、分体式铸铝防爆结构
双重防护：传感器探头具有IP68潜水级防护，而地面显示控制盒采用防爆铸铝外壳（IP65），有效抵抗UV露天环境中的射线、雨水和腐蚀性气体。
隔爆等级：符合Ex d ⅡB T6 Gb标准，适用于石油、化工等易燃易爆区域。

3.丰富的通讯协议集成
RS485 Modbus：支持远距离、多节点组网，可直接连接PLC、配置软件、IoT云平台。
HART协议：支持在4-20mA模拟信号上叠加数字信号，兼容全球主流HART现场总线管理系统。

4. 高度自适应测量元件
传感核心采用316L不锈钢波纹隔膜，结合氟橡胶密封件，对大多数工业流体和河水水质表现出优异的兼容性和长期抗疲劳性。

智能分体式液位计核心技术参数明细表

智能分体式液位计应用场景

水文勘探与河流监测

在露天河道或偏远水文站，NBL-L-SMP4631的分体式设计可以将传感器放置在河床上，同时将显示仪表安装在岸边的防护箱内，方便维护人员直接读取数据。同时，RS485接口可以方便地连接无线GPRS传输终端。

工业液罐和污水系统

对于酸碱储罐（兼容范围内）或工业厂房的排水系统，环境中经常充满蒸汽或挥发性气体，防爆铸铝外壳和高精度316L隔膜的组合在保证测量精度的同时，大大延长了系统在恶劣条件下的使用寿命。

海洋监测和地下水位

针对具有一定腐蚀性和盐度的海洋环境，NiuBoL优化的密封工艺和氟橡胶圈有效防止介质泄漏，能够长期监测地下水位的细微变化，为水资源管理提供数据支持。

智能分体式液位计接线及安装指南

1、安装方法

• 探头部分：应垂直浸入液体底部。若流速较快，可用钢管或重物固定。

• 显示盒部分：建议垂直悬挂或通过支架固定在墙壁或杆上，确保接线口朝下，防止雨水进入。

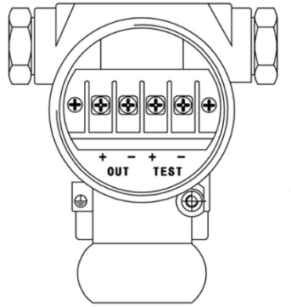

2. 电气连接

根据不同型号，接线定义如下：

• RS485输出：对应电源正负极及A、B通讯线。

• 4-20mA（两线制）：接线简单，只需电源正极线和信号回线。

• HART类型：确保回路电阻在250欧姆以上，以保证通信握手成功。

常问问题：

问：分体式结构相比一体式结构的核心优势是什么？
答：较大的优点在于方便本地观察和维护。集成传感器无法在深井或密闭罐中直接显示读数，而NBL-L-SMP4631的分体式显示头可以安装在眼睛水平处，电子电路远离液体高温或高湿区域，从而延长了使用寿命。

问：如何保证液位计在雷雨天气中不被损坏？
答：NiuBoL在电路设计中内置了二次防雷保护。同时建议用户在安装时用导管保护导气电缆，并确保外壳上黄色接地端子可靠接地。

问：导风线可以自行剪断或延长吗？
答：严禁私自剪断导风电缆。该专用电缆包含一个内部通风管，用于抵消大气压力偏差。如果需要更长的距离，请在订购时注明长度至NiuBoL。如果现场需要延长，必须使用专业的防水透气接线盒。

问：该传感器支持Modbus协议中的哪些寄存器？
答：产品支持标准的Modbus-RTU只读和读写指令，可以读取实时压力值、电平值以及修改从机地址、波特率等参数。产品附带详细的通讯协议手册。

概括：

NiuBoL NBL-L-SMP4631系列智能分体式液位计不仅仅是一个测量工具；是工业IoT时代精准感知和数据传输的桥梁。从高精度扩散硅芯片到坚固的防爆铸铝外壳，从基本的模拟信号到先进的RS485/HART数字协议，每一个细节都体现了NiuBoL对品质的充分追求。

您是否需要对特定介质（如燃料、工业废水等）进行相容性评估？或者您是否需要特定的 Modbus 寄存器表来进行系统集成？请随时告知我们，我们将为您提供深入的技术数据支持。
