投入式液压变送器工作原理、产品类型、应用场景及选型指南

NiuBoL投入式液压变送器综合分析

投入式液压变送器是一种基于液体静压与液位高度成正比原理的高精度测量装置。它将液体静压信号转换为标准电流或数字信号，实现液位、液压的实时监测。 NiuBoL投入式液压变送器采用扩散硅压力传感器或陶瓷电容传感器，结合隔离膜片和智能放大电路，能够在复杂的工业环境下稳定、精确地运行。

投入式液压变送器广泛应用于电力工程、城市给排水、医药化工、工业自动化、水文地质勘探等领域，是液位、水力测量的理想选择。

NiuBoL投入式液压变送器产品类型及特点

NiuBoL潜水式液压变送器按结构和功能分为三类：

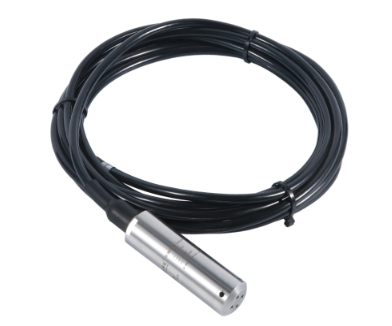

1.通用型投入式液压变送器
       核心传感器：扩散硅压敏元件
       安装方式：电缆直接埋入现场，安装方便
       信号处理：内置集成放大芯片，支持宽电压供电
       保护措施：防堵塞、防垢、防雷、抗干扰能力强
       电气保护：反接保护、过压限流保护
       性能特点：响应速度快、长期稳定性高

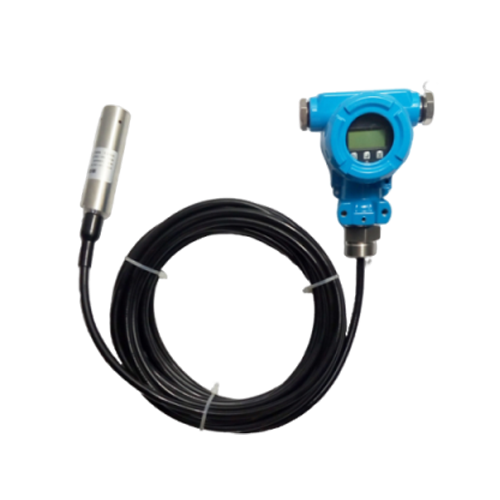

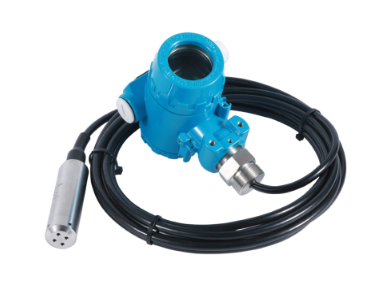

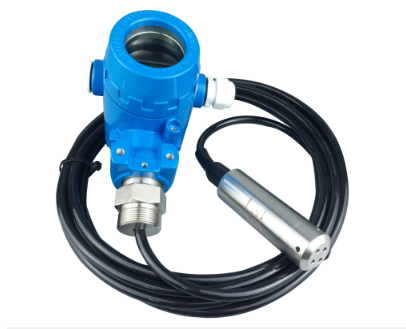

2.分体式投入式液位计
       核心传感器：A级扩散硅压敏元件
       安装方式：分体式电缆，方便现场布置
       信号处理：德国进口芯片，宽电压供电
       保护措施：防堵塞、防垢、防雷、抗干扰能力强
       电气保护：反接保护、过压限流保护
       性能特点：稳定性好、响应速度快

3.高温投入式液位计
       核心传感器：进口扩散硅压敏元件+成熟隔离膜片
       安装方式：不锈钢毛细管直接浸入现场
       信号处理：集成芯片，宽电压供电
       保护措施：防堵塞、防垢、耐高温、防雷、抗干扰能力强
       电气保护：反接保护、过压限流保护（限流输出）
       性能特点：耐高温、长期稳定、精度高

技术优势： NiuBoL投入式液力变送器采用不锈钢隔离膜片压力传感元件，结合激光调阻工艺，实现零点和灵敏度温度补偿。输出信号稳定可靠，长期漂移极小，适用于工业自动化和高要求的液位监测。

投入式液压变送器工作原理

投入式液压变送器的测量原理是基于液体静压与液位高度之间的比例关系：

• 传感器浸入液体中，感应液体静压力

• 压力信号通过传感器转换成电信号

• 内部放大电路将电信号转换为标准输出（4–20 mA 或 RS485）

• 上位机或监控系统接收信号，实现液位或液压数据的实时显示和监控

这一原理使得投入式液压变送器能够进行非接触式测量，抗干扰能力强，响应速度快，适合长期在线监测。

投入式液压变送器技术参数

• 电源电压：DC 24V（支持宽电压）

• 输出信号：4–20 mA / RS485

• 测量范围：根据现场液位高度定制

• 精度：±0.2% ~ ±0.5%

• 工作温度：-20°C ~ +80°C（高温型更高）

• 防护等级：IP68

• 材质：不锈钢隔离膜片，耐腐蚀

• 长期稳定性：≤±0.2%年

投入式液压变送器的安装与校准方法

拧开保护盖，连接标准24V DC电源和高精度数字电流表
将传感器浸入液体中，调整满量程输出至 20.000 mA
重复调整2~3次，确保输出稳定
验证25%、50%、75%信号以确保误差在允许范围内
对于非水介质，根据密度调整进行校准（例如，对于密度1.3介质，1 m量程校准为1.3 m水位）
调整完毕后，拧紧保护盖
建议校准周期：每年一次

安装注意事项：

• 确保电缆屏蔽良好，接地可靠，避免电磁干扰

• 避免长期暴露于撞击或强气泡干扰区域

• 高温或腐蚀环境下使用高温型或隔离膜片型

投入式液压变送器应用场景及案例

• 城市给排水：泵站、水厂水位在线监测

• 电力工程：液压系统压力测量与控制

• 化工/制药：储罐液位监控，防垢设计确保长期稳定

• 工业自动化：机电厂液压系统实时监控

• 水文地质勘探：地下水位监测、河道水位管理

案例示例： A某水厂采用分体式潜水液位计监测泵站出口水位。 RS485实时数据接入SCADA系统，实现水位超限自动报警，有效防止溢流事故。

物位计技术比较与选型参考

选型指南：

• 根据液体介质选择材质（不锈钢/隔离膜片）

• 根据液位高度选择量程

• 考虑环境因素（温度、腐蚀、气泡、蒸汽）

• 选择输出接口（模拟 4–20 mA 或数字 RS485）

• 是否需要高温或高精度模型

常问问题：

投入式液压变送器可以测量哪些液体？
可以测量水、油和不腐蚀不锈钢的液体。

。气泡或搅拌会影响测量吗？
较厚的气泡或强烈的搅拌可能会削弱信号，需要小心安装。

。如何校准非水介质？
通过根据介质密度转换为水位来进行校准。

。输出信号可以远程监控吗？
支持4-20个mA和RS485，可连接到PLC或SCADA系统。

是否适合高温环境？
高温型可承受高温环境，采用隔离膜片和不锈钢毛细管。

保养周期是怎样的？
建议每年校准一次，日常维护成本低。

如何防止结垢、堵塞？
采用不锈钢隔离膜片和防堵塞设计。

响应速度快吗？
响应速度快，适合实时在线监控。

概括

NiuBoL投入式液压变送器通过高精度传感器、隔离膜片技术、智能信号处理实现液位和液压的精确测量。

• 抗干扰能力强

• 长期稳定性高

• 安装调试方便

• 适用于各种工业和水务场景

通过合理的选型、安装和校准，投入式液压变送器可以显着降低维护成本，提高监测效率，确保过程安全。是工业自动化、水务、化工、水文地质勘探等液位测量的可靠选择。
