NBL-WQ-MLSS-4S在线污泥浓度传感器|污水处理工业水质监测

NiuBoL NBL-WQ-MLSS-4S在线污泥浓度传感器采用90°红外散射光技术，专为污水处理过程中MLSS监测而设计。它具有IP68高等级防护和316L不锈钢外壳，支持RS485 Modbus RTU协议，提供高精度、高稳定性的工业级水质监测解决方案。

深度优化工艺效率：NiuBoL工业级在线污泥浓度（MLSS）传感器

克服高浊度测量漂移痛点，为环境工程提供长期稳定的数字监测。

• 红外散射光测量技术：不受环境光干扰，即使在高浓度污泥环境下也能确保读数准确、线性。

• 316L不锈钢和ABS双效外壳：针对复杂的生化罐条件进行了优化，平衡了耐腐蚀性和机械强度。

• 极其简单的系统集成：全数字信号输出，支持标准协议，大大缩短集成商的开发周期。

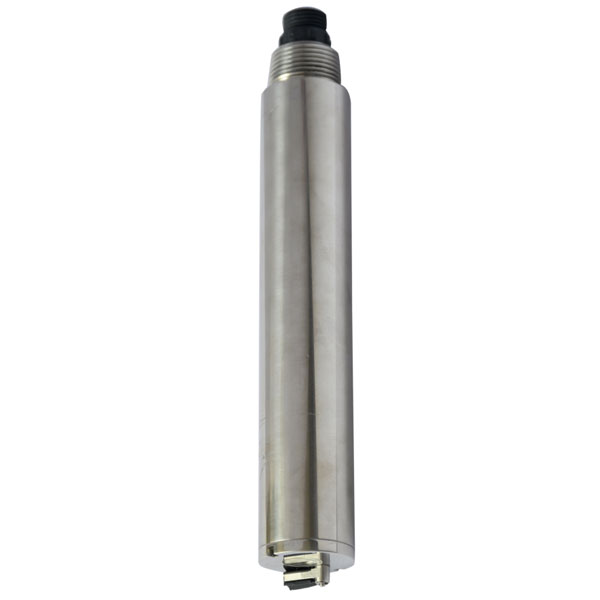

NBL-WQ-MLSS-4S在线污泥浓度传感器产品概述

在污水处理生化工艺（如A2O、SBR、MBR）中，混合液悬浮固体浓度（MLSS）的实时监测是维持微生物活性和优化回流比的关键。传统的手动采样分析具有较强的滞后性，无法实现闭环控制。

NiuBoL NBL-WQ-MLSS-4S一体化在线污泥浓度传感器就是为了解决这一工业痛点而诞生的。它将光纤结构与工业级信号转换器完美结合，能够实时捕获水样中悬浮颗粒产生的散射光信号，并将其转换为标准数字数据。

NBL-WQ-MLSS-4S在线污泥浓度传感器核心技术优势

1. 反向散射光和光纤结构

传感器采用高稳定性红外LED作为光源。光束通过精确的光纤路径进入水体。利用悬浮颗粒对光的散射效应，测量后向散射光的强度，并结合NiuBoL专有的线性化补偿算法，实现0～20.000 g/L的超宽范围覆盖。光纤结构设计不仅减小了传感器体积，还显着增强了其对自然光和外部杂散光的抗干扰能力。

2、恶劣工况下的材料可靠性

考虑到生化池和曝气池可能发生的化学腐蚀和物理影响，NBL-WQ-MLSS-4S外壳采用316L不锈钢和ABS工程塑料。这种材料组合可以有效抵抗生活污水和部分工业废水的腐蚀。结合IP68深度密封设计，传感器可在20 meters水深范围内的环境下长期在线服务，减少因设备损坏而带来的运维成本。

3. 精确的自动温度补偿（Pt1000）

污泥浓度测量的准确性常常受到环境温度波动的影响。 NiuBoL传感器内部集成了高灵敏度Pt1000温度传感器。微处理器进行实时温度补偿，消除因季节变化或过程温升引起的测量误差，确保数据在0～50℃范围内始终保持±5%工业精度标准。

4、开放数字通信，适配IIoT架构

为应对工业4.0和智慧水务的挑战，传感器标配RS-485接口，严格遵循Modbus/RTU协议。集成商可以将传感器直接连接到PLC、远程终端单元（RTU）或云网关，无需昂贵的辅助发射器。同时保留了4-20mA模拟量输出功能，保证了与传统控制系统的完美向下兼容。

NBL-WQ-MLSS-4S在线污泥浓度传感器技术规格

典型应用场景

• 污水处理生化池：监测曝气池和回流污泥管道中的MLSS浓度，实现自动回流控制和节能曝气。

• 排水口监测：实时监测排放水中的悬浮物含量，确保流程结束达标排放，避免环境风险。

• 自来水厂原水处理：监测进水沉砂池的原水浓度，优化絮凝剂投加比例。

• 工业过程控制：应用于采矿洗选、造纸纤维回收等工业液体监测，实时掌握矿浆浓度变化。

安装说明和电气连接指南

物理安装建议

1. 墙距：安装时，传感器应垂直向下，测量面距离侧壁至少5cm，距离池底至少10cm，以避免墙壁反射导致读数过高。

2. 避免气泡：在曝气池中使用时，尽量避免在密集气泡区域的正上方，或者使用挡板进行导流，防止气泡干扰光学窗口。

电气接线定义

传感器采用5芯屏蔽电缆。为确保设备安全，接线前请仔细核对以下定义：

• 红线：电源正极（12～24V DC）

• 黑线：电源地（GND）

• 蓝线：RS-485 A

• 绿线：RS-485 B

• 黄线：4-20mA电流输出（如果只用数字通讯，请将此线绝缘悬空）

安全提示：所有电缆连接必须经过专业防水密封。如果电缆暴露在强光或腐蚀性气体中，建议使用保护套管。电缆应自然悬挂，不得过度拉伸。

常问问题

问：NiuBoL污泥浓度传感器需要经常校准吗？

答：不需要。由于采用红外散射法和高稳定性光源，建议在稳定工作条件下每3-6 months进行一次校准检查。

问：为什么传感器在清水中读数不为零？

答：这可能是由于窗户脏或安装位置太靠近池底造成的。请先清洁窗口并进行零点校准。

问：该传感器可以用来测量含有海水的工业废水吗？

答：是的。外壳采用316L不锈钢材质，具有良好的耐盐雾和耐腐蚀性，但要注意定期清理光学窗口内的海洋生物。

问：4-20mA信号和RS-485信号同时连接会不会有冲突？

答：不需要。NBL-WQ-MLSS-4S支持双信号输出，方便本地显示仪表和远程云平台同时获取数据。

问：是什么原因导致运行过程中数据突然大幅跳动呢？

答：请检查传感器周围是否缠绕有较大的悬浮物（如抹布、塑料袋），或者测量窗口是否附着大量气泡。

问：测量分辨率0.001g/L是什么意思？

答：这意味着传感器可以检测小至 1mg/L 的污泥浓度变化，为低浓度条件提供出色的灵敏度。

问：传感器线可以自己加长吗？

答：可以，但建议使用屏蔽双绞线进行延长。延长后的总长度不应超过1000 meters（对于RS-485），并且电源电压必须稳定。

问：传感器是否支持在线自清洁功能？

答：此款（4S）注重一体化设计，建议定期手动擦拭。如果需要自动刷子清洁功能，请咨询我们的销售工程师，了解具有自清洁功能的NiuBoL高端系列解决方案。

NiuBoL NBL-WQ-MLSS-4S污泥浓度传感器以其坚固耐用的316L机身、抗干扰光纤技术和标准化的Modbus数字接口，成为环境工程集成领域的“明星产品”。在当今强调精准加药、节能减排的时代，拥有稳定可靠的监测传感器是项目交付质量的最终保障。

您是否正在寻找一款能够显着减少运维投诉、提高项目自动化水平的水质传感器？
