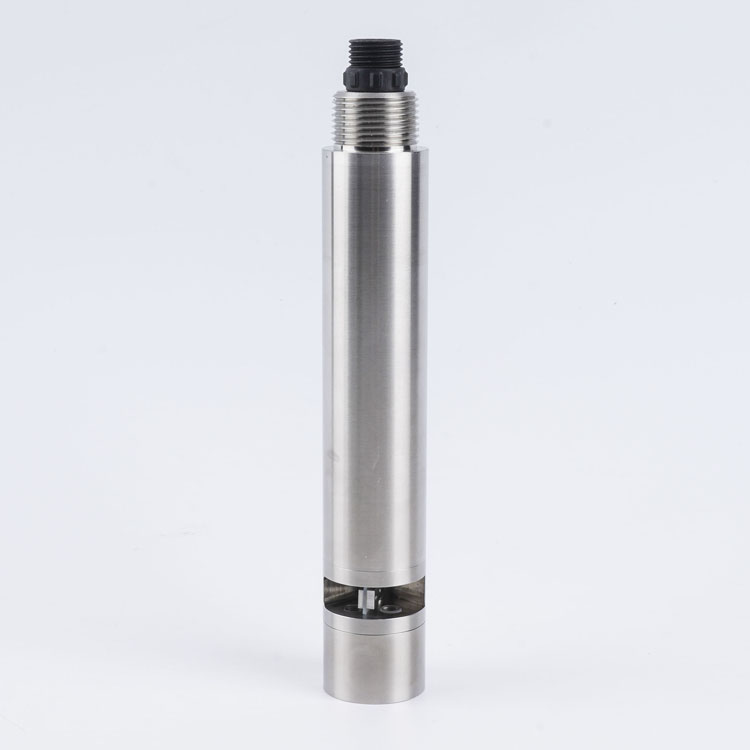

NBL-WQ-COD 在线式 COD 水质传感器

一、工作原理

许多溶解在水中的有机化合物都吸收紫外线。因此，通过测量这些有机物吸收UV 254nm光的程度，可以准确测量水中溶解的有机污染物的量。 NBL-WQ-COD在线COD传感器采用两种光源，一种是紫外光，用于测量水中的COD含量，另一种是参考光，用于测量水中的浊度。另外，通过特定的算法补偿光路衰减，可以在一定程度上消除颗粒悬浮物的干扰，从而实现更加稳定可靠的测量。产品特点： 无需试剂，无污染，更经济环保 体积小，安装方便，水质连续监测 测量COD、浊度和温度参数 自动补偿浊度干扰 带有清洁刷，防止生物粘附 漂移小，响应快，测量更准确 即使长期监测也具有优异的稳定性 免维护，使用寿命长，使用成本低 数字传感器，RS-485接口， Modbus/RTU协议低功耗设计、抗干扰设计

在线COD水质传感器技术参数

2.COD水质传感器产品特点：

无需试剂，无污染，更经济环保

体积小、安装方便、水质连续监测

测量COD、浊度和温度参数

自动补偿浊度干扰

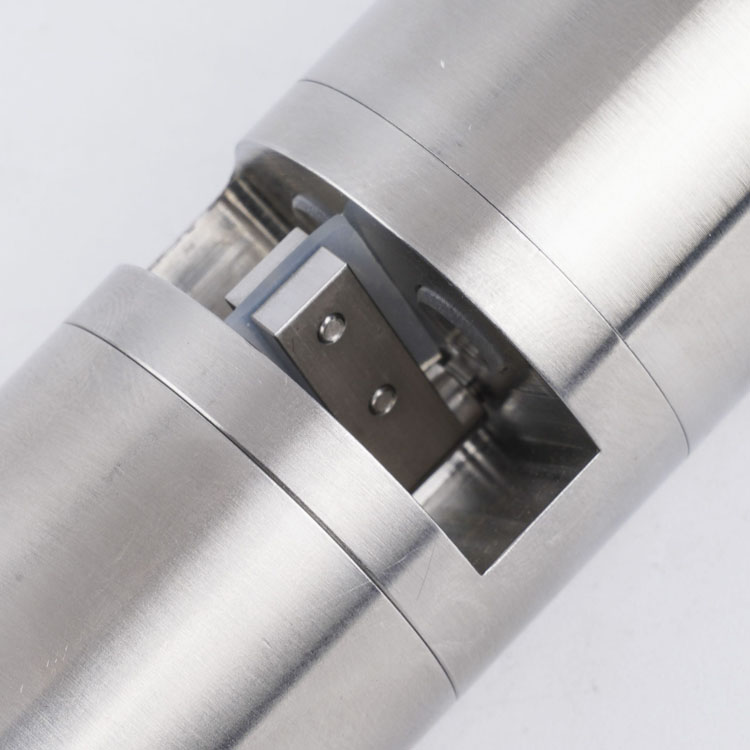

用清洁刷防止生物粘附

漂移小、响应快、测量更准确

即使长期监测也具有出色的稳定性

免维护、使用寿命长、使用成本低

数字传感器，RS-485接口，Modbus/RTU协议

低功耗设计、抗干扰设计

3、电气连接

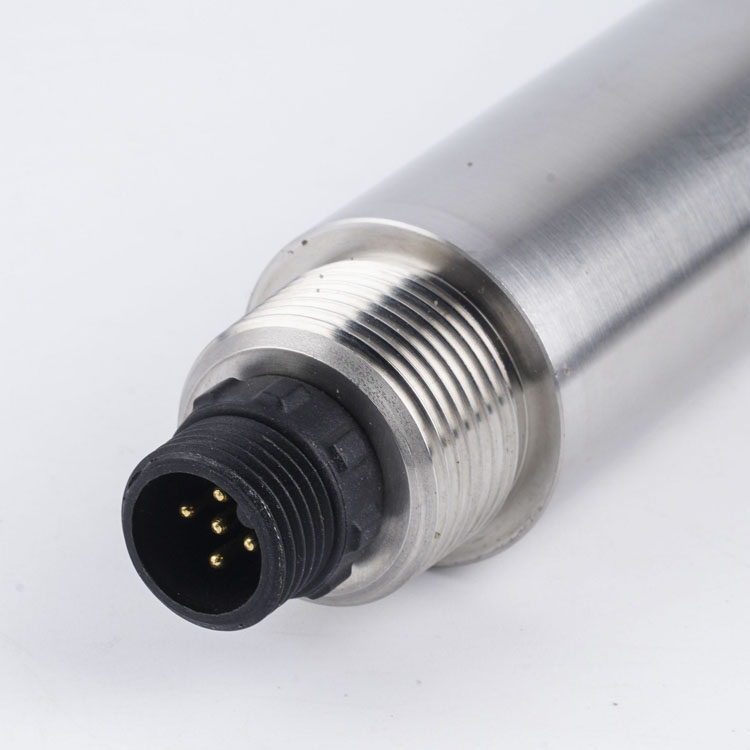

电缆为4芯双绞屏蔽线，线序定义：

红线—电源线（12-24VDC）

黑线—地线（GND）

蓝线—485A

白线—485B

接线完成后，通电前应仔细检查，避免接错。

电缆规格：考虑到电缆浸在水中（包括海水）或长期暴露在空气中，电缆具有一定的耐腐蚀性。电缆外径Φ6mm的所有接口，均已防水。

4.维护与保养

1.保养时间表及方法

1.1维护计划

为了确保测量准确，清洁很重要，定期清洁传感器有助于数据稳定性。

维护任务 建议维护频率

校准传感器（如果主管部门要求） 根据主管部门要求的维护计划

自洁刷的维护和检查 每18 个月回厂进行自洁刷的检查和维护

注：上表中的维护频率仅供参考。请根据传感器的实际使用情况对传感器进行维护。

5.传感器校准

5.1浊度校准：

1) 校零：从大烧杯中取出少量浊液，将传感器垂直放置在溶液中。 3至5 m分钟后，数值稳定，然后进行校零。说明参见附录。

2）斜率校准：将传感器放入溶液中，置于100 NTU标准溶液中。 3至5分钟后，值稳定后进行斜率校准。说明参见附录。

5.2 COD校准：

1) KHP(邻苯二甲酸氢钾，C8H5KO4)，作为环境研究常用的染色剂，可用于COD校准。

2) 标准溶液的制备

a) 准确称取 0.8503 g KHP 放入 1000 mL 烧瓶中。蒸馏水或去离子水并灌注至最高刻度。该解决方案是1000 mg/L COD解决方案。

b) 将 100 mL 溶液放入 1000 mL 烧瓶中，并用蒸馏水或去离子水填充至最高刻度。摇匀后，COD浓度为100 mg/L。以相同的方式制备浓度为20 mg/L的溶液。

c) 将浓缩的标准溶液（步骤2.1）保存在黑色玻璃瓶中并低温保存以防止分解。稀释的标准品（步骤 2.2）需要在制备后 24 小时内使用。

5.3 校准（2点校准）

1) 0～200mg/L校准

答：将传感器放入 5mg/L COD 溶液中，并验证所有光路是否浸没在水下 >2 厘米且没有气泡。按照附录命令进行零位校准。

B. 将传感器放入 200mg/L COD 溶液中，并根据附录命令进行斜率校准。

2) 0～500mg/L校准

答：将传感器放入 20mg/L COD 溶液中，并验证所有光路浸没在水下 ≥2cm，且无气泡。按照附录命令进行零位校准。

B. 将传感器放入 400mg/L COD 溶液中，并根据附录命令进行斜率校准。

6.警告：

KHP 有癌症风险，应戴手套。

校准时，先校准温度，再校准浊度，最后校准

校准 COD。

如果斜率校准后，传感器值在3 m分钟内没有变化，重新供电

电源切断后。

七、注意事项

避免传感器受到阳光照射

请勿用手触摸传感器

测量和校准过程中避免接触传感器表面

使用过程中避免直接对传感器施加任何机械应力（压力、划痕等）。
