NBL-WQ-CU-4 在线铜离子传感器 |晶体膜铜离子选择电极|在线铜离子监测

NiuBoL NBL-WQ-CU-4在线铜离子传感器采用专利晶体膜铜离子选择电极，具有自动温度补偿功能。专为工业废水、电镀工艺、环境监测和重金属处理场景而设计，提供高稳定、高精度、低维护的实时在线铜离子测量解决方案，帮助系统集成商和工程承包商精确控制重金属排放和过程控制。

精确监测水中铜离子浓度，帮助实现重金属达标排放和过程质量控制

工业废水、电镀液和环境水体中铜离子浓度过高，很容易导致环境处罚、设备腐蚀和产品质量问题。 NiuBoL NBL-WQ-CU-4分体式在线铜离子传感器通过专利的晶体膜电极和工业级稳定的设计，有效解决了传统电极寿命短、漂移严重、维护频繁、系统集成困难等痛点，为长期连续可靠监测提供专业支持。

三大核心优势

• 专利晶体膜电极高稳定性：内参比溶液在1Bar压力下缓慢渗出，参比系统稳定，显着延长电极寿命。

• 高精度自动补偿：自动Pt1000温度补偿，两点校准方式，测量准确可靠。

• 工业协议轻松集成：支持RS-485（Modbus RTU协议）和可选的4-20mA输出，快速接入PLC、DCS、SCADA和IoT平台。

NBL-WQ-CU-4 在线铜离子传感器概述

NiuBoL NBL-WQ-CU-4在线铜离子传感器是NiuBoL推出的专业晶体膜离子选择电极监测装置，专门用于快速、准确地在线检测水中铜离子含量。

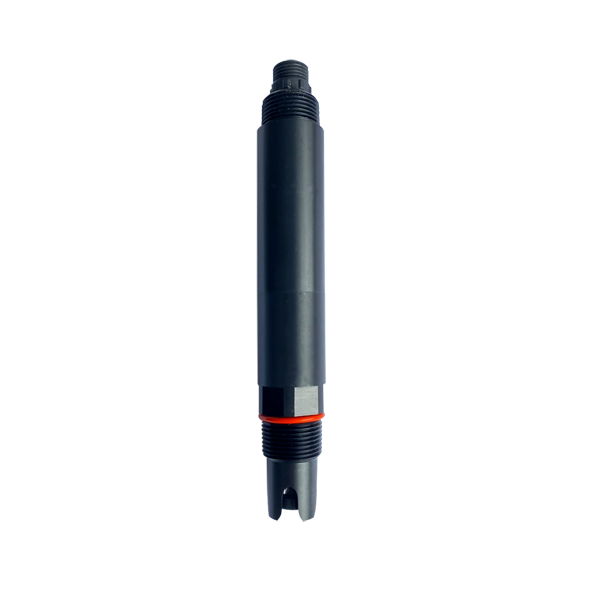

产品分为NBL-WQ-CU-4A（POM+ABS经济型）和NBL-WQ-CU-4S（POM+316L耐腐蚀型）两个版本，适应不同腐蚀介质要求。 IP68的高防护等级结合3/4 NPT管螺纹安装方式，使其广泛适用于潜水、管道和罐体安装场景。内置自动温度补偿功能，有效降低温度变化对测量结果的影响，满足工业现场重金属监测的严格要求。

NBL-WQ-CU-4 在线铜离子传感器主要优点

1. 专利晶体膜铜离子电极
采用专利铜离子选择性电极。内部参比溶液在≥100KPa压力下通过微孔盐桥极其缓慢地渗出，构建高度稳定的参比系统。电极寿命远长于普通工业电极，有效减少更换频率，长期运行&维护成本。

2. 高精度测量性能
提供0～100 mg/L和0～1000 mg/L两种量程选择。分辨率0.01 mg/L（低量程），读数精度±10%或±1 mg/L，温度精度±0.5℃，响应时间T90＜60s，适用于低浓度环境监测和高浓度废水处理。

3.工业级防护设计

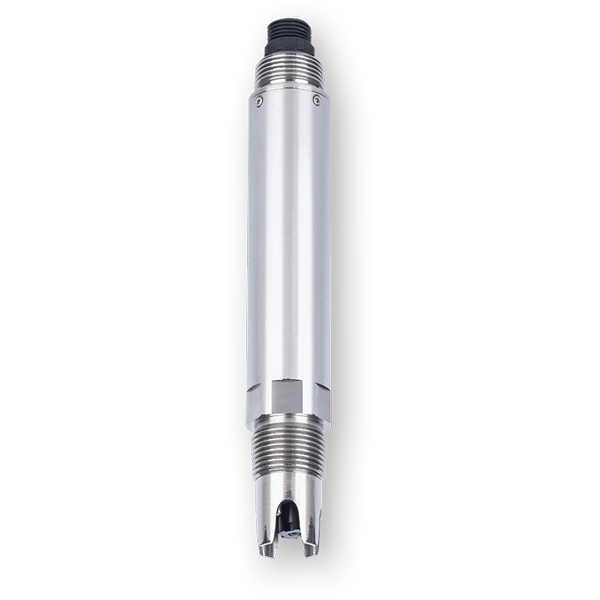

IP68防护等级支持长期浸泡使用。 4A型适用于常规环境，4S型采用316L不锈钢外壳，更适用于酸碱或强腐蚀性介质。产品出厂前经过72小时老化和稳定性测试，确保可靠性。

4.安装和系统集成友好
标准3/4 NPT管螺纹设计，方便安装。开放的Modbus RTU协议方便系统集成商快速连接各种控制系统，显着缩短项目实施周期。

5. 维护简单、经济
支持两点校准（零+斜率），自带1mg/L和10mg/L标准校准溶液。提供清晰的电极清洁、维护和激活指南，降低现场操作和维护难度。

NBL-WQ-CU-4在线铜离子传感器技术规格

应用领域

• 电镀废水处理：实时监测电镀槽液和废水中的铜离子浓度，优化回收和处理工艺。

• 工业重金属废水处理：铜冶炼、电路板、金属加工等行业排放口在线监测，确保达标排放。

• 环境水质自动监测站：河流、湖泊、工业园区周边水域铜离子背景监测，配套环境监管平台。

• 循环冷却水和工艺水控制：防止铜离子积累引起的设备腐蚀，指导水处理化学品加药。

• 市政污水厂及再生水监测：协助评估重金属去除工艺效果，确保出水安全。

接线&安装

安装注意事项：传感器不得倒置或水平安装。安装时至少倾斜15°以上，以保证参比液正常渗出和电极稳定工作。

电气连接（5芯双绞屏蔽电缆）：

• 红线→电源正极(12～24VDC)

• 黑线 → 接地 (GND)

• 蓝线 → 485A

• 绿线 → 485B

• 黄线→电流输出（可选，不用时可以悬空）

常问问题

问：NBL-WQ-CU-4系列有哪两个型号？如何选择？

分为4A型（POM+ABS）和4S型（POM+316L）。常规废水推荐4A型，强腐蚀性介质推荐4S型。

问：传感器支持哪些输出方式？

标配RS-485 Modbus RTU协议，支持可选4-20mA电流输出，轻松连接各种工控系统。

问：铜离子电极的使用寿命是多少？

采用专利参考液慢渗设计，参考系统稳定。电极寿命明显长于普通工业电极，具体取决于介质条件和维护。

问：校准方法和注意事项是什么？

采用两点校准（零+斜率）。工厂校准。除非必要，不建议频繁校准。允许 5 minutes 在校准过程中保持零和斜率解的稳定性。

问：安装角度有哪些要求？

安装角度必须大于 15°。不得倒置或水平安装。这是保证参考系统正常运行的关键。

问：日常如何激活和维护电极？

新电极首次使用前先在自来水中浸泡24小时以激活；每天用蒸馏水或去离子水清洗并干燥；干燥保存，并用保护瓶保存，以便长期保存。

问：传感器的工作pH和温度范围是多少？

推荐工作温度0～40℃，pH值4～10。在此范围内可获得合适测量性能。

问：产品保修政策是什么？

自销售之日起整机保修一年。电极作为消耗品，有六个月的保修期。因使用不当或人为损坏造成的故障不在保修范围内。

概括

NiuBoL NBL-WQ-CU-4在线铜离子传感器以其专利的晶体膜电极、高稳定性参考系统、自动温度补偿和IP68保护设计，为重金属废水处理、电镀过程控制和环境监测提供专业可靠的在线检测工具。帮助工程团队准确掌握铜离子关键参数，确保工艺稳定、达标排放，同时有效降低运维成本。

需要铜离子传感器选型指南、Modbus寄存器地址表、校准溶液说明或项目应用案例？欢迎联系NiuBoL技术支持团队。我们将为您提供全面、专业的水质重金属监测解决方案。
