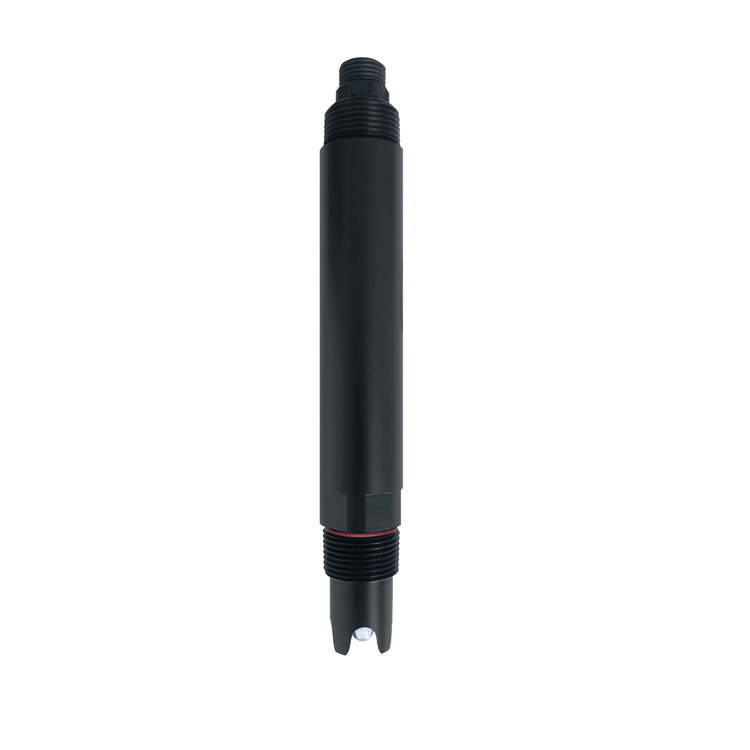

NBL-WQ-PH 在线水质传感器 pH

在线水质传感器pH NBL-WQ-PH

用于环境水质监测、酸性/碱性/盐溶液、化学反应过程、工业生产过程，满足大多数工业应用的在线pH测量要求。信号输出：RS-485（Modbus/RTU协议）。方便连接PLC、DCS系统、工控机、通用控制器、无纸记录仪、触摸屏等第三方设备。高输入阻抗差分放大器，抗干扰能力强，响应速度快。专利pH探头，内参比溶液在至少100 kPa的压力下缓慢渗过微孔盐桥（1 Bar），其正漏持续时间超过20 个月。该参比系统稳定性高，电极使用寿命较传统工业电极延长数倍。安装方便：3/4 NPT管螺纹，方便浸入式安装或安装在管道和储罐中。防护等级IP68。

pH在线水质传感器技术指标

1、应用环境说明

该传感器用于环境水质监测、酸性/碱性/盐溶液、化学反应过程、工业生产过程。它满足大多数工业应用的在线pH测量要求。

- 信号输出：RS-485（Modbus RTU协议）

- 轻松连接PLC、DCS、工控机、通用控制器、无纸记录仪、触摸屏等第三方设备。

- 高输入阻抗差分放大器，抗干扰能力强，响应速度快。

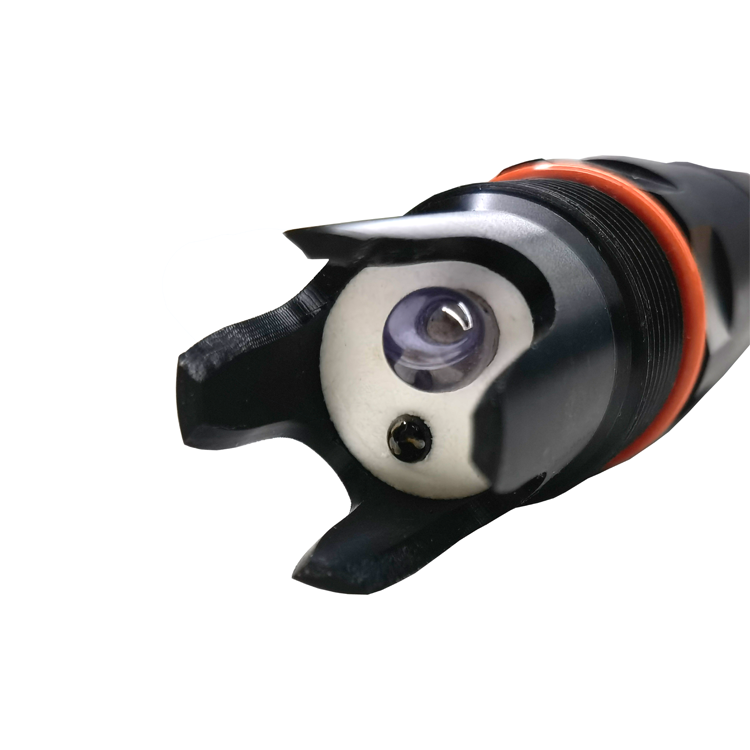

- 专利pH电极：内参比溶液在至少100 kPa的压力下通过微孔盐桥缓慢泄漏（1 Bar），正泄漏持续超过20 个月。该参比系统稳定性高，电极寿命比传统工业电极延长数倍。

- 安装方便：3/4 NPT螺纹，适合浸入式安装或安装在管道和储罐中。

- 防护等级 IP68。

2. 安装

注意：传感器不得倒置或水平安装，必须倾斜至少 15 度安装。

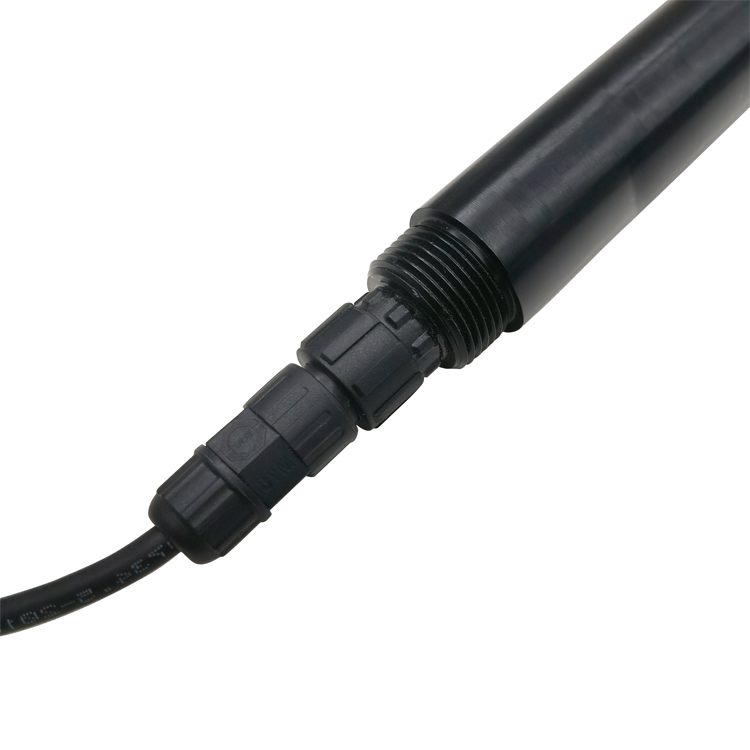

3、电气连接

该电缆为4芯屏蔽双绞线，其引脚定义如下：

- 红线 – 电源 (12–24 VDC)

- 黑线 – 接地 (GND)

- 蓝线 – 485A

- 白线 – 485B

通电前请仔细检查接线顺序，避免因接线错误造成不必要的损坏。

接线说明：由于电缆经常浸入水中（包括海水）或暴露在空气中，因此所有接线点都需要进行防水处理。用户电缆必须具有一定的耐腐蚀性能。

4. 维护与保养

4.1 使用与维护

测量时，应先用蒸馏水（或去离子水）清洗pH传感器，并用滤纸擦干，以免污染被测溶液。传感器的三分之一应浸入溶液中。

不使用时，应将传感器清洗干净，插入装有3 mol/L氯化钾溶液的保护帽中或放入装有相同溶液的容器中。

检查端子连接是否干燥。若沾染，请用无水酒精清洗，干燥后使用。避免长期浸泡在蒸馏水或蛋白质溶液中，并防止接触硅油或油脂。如果传感器长时间使用，玻璃膜可能会变得半透明或产生沉积物。在这种情况下，请用稀盐酸清洗并用水冲洗。当长期使用导致测量误差时，应使用仪器对传感器进行校准。

如果经过上述维护步骤后仍无法进行校准或测量，则表明传感器出现故障，应更换。

5. 校准

注：传感器出厂前已经过校准。除非测量误差超出限制，否则避免任意重新校准。

5.1 校零

量筒中取250 mL蒸馏水，倒入烧杯中，加入一包pH 6.86校准粉末，用玻璃棒搅拌直至完全溶解。准备 pH 6.86 s 解决方案。将传感器放入溶液中，等待3-5 m分钟直至值稳定，检查显示值是否为6.86。如果没有，则需要进行调零。请参阅附录了解校准说明。

5.2 斜率校准

- 酸溶液：取250 mL蒸馏水于量筒中，倒入烧杯中，加入一包pH 4.00校准粉末，搅拌至完全溶解。准备 pH 4.00 s 解决方案。将传感器放入溶液中，等待3-5 m分钟，直至值稳定，检查显示值是否为4.00。如果不是，则需要进行斜率校准。请参阅附录了解校准说明。

- 碱性溶液：取250 mL蒸馏水于量筒中，倒入烧杯中，加入一包pH 9.18校准粉末，搅拌至完全溶解。准备 pH 9.18 s 解决方案。将传感器放入溶液中，等待3-5 m分钟，直至值稳定，检查显示值是否为9.18。如果不是，则需要进行斜率校准。请参阅附录了解校准说明。
