7合1超声波多参数气象传感器的应用案例

综合气象监测新标准——Niubol 7合1超声波气象传感器在复杂工业和环境监测场景中的精准性能

 一、项目背景：多参数监测的实际需求

在涉及智能气象和工业环境监测的场景中，单一的气象参数已无法满足现代应用的需求。

例如，在工厂、港口、科研基地和智慧农业园区，风速、风向、温度和湿度、气压、降雨量和太阳辐射等因素经常相互作用，直接影响设备安全、环境评估、能源调节和生产策略。

为了满足这些复杂的应用需求，NiuBoL推出了 7 合 1 超声波风速风向多参数气象传感器（NBL-W-71GUWS）。

该设备以高集成度、免维护运行和数字输出为核心设计原则，将多个关键气象要素融合到一个紧凑的结构中，实现了精确高效的环境数据采集。

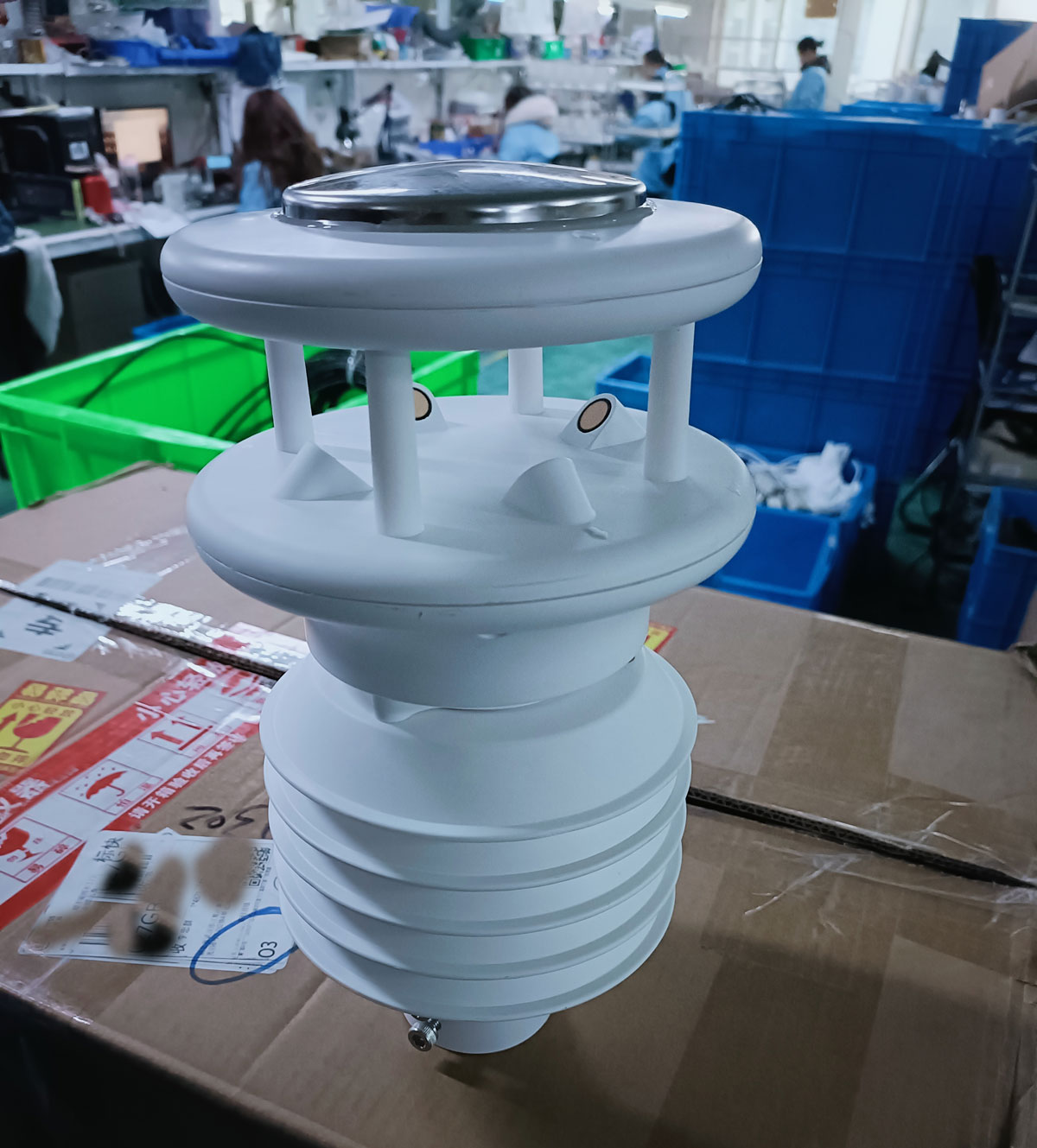

 二、器件概述：高集成度多元件一体化设计

Niubol 7合1超声波气象传感器是一款全数字化、高精度、多参数监测设备。

它可以同时检测七种元素：

风速、风向、大气温度、大气湿度、大气压力、降雨量和太阳辐射。

此外，它还可以选配 PM2.5、PM10、噪声和其他传感器模块，以适应更复杂的城市环境和智能生态项目。

该设备结构紧凑、集成度高，防护等级达到 IP65，适用于极端天气、沿海环境、高湿度工厂、科研场所、交通枢纽等复杂场景。

 三、各监测参数及其功能的描述

以下概述了传感器中各个元件的功能及其在实际应用中的重要性：

1. 风速和风向

   风速和风向直接反映大气运动，这对工业通风、污染物扩散分析、港口调度等至关重要。

   Niubol采用超声波飞行时间差测量技术，通过比较南北向和东西向的传播时间差来计算风速和风向。

   优势：

   - 无机械结构，免维护；

   - 响应速度快，抗干扰能力强；

   不受温度或湿度的影响；

   - 适用于长期无人操作。

2. 温度和湿度

   这两个数据点是影响设备运行、人员舒适度和空气质量的基础指标。

   温度和湿度模块采用高精度数字探头，可在-40°C至80°C范围内稳定运行，输出误差低于±0.5°C和±5% RH。

   在农业、仓储、能源和运输行业，温度和湿度数据通常用于自动通风、除湿、空调控制和能量平衡管理。

3. 压力

   气压变化通常与天气系统演变、风速变化等密切相关。

   通过监测气压，它有助于预测风暴、降雨或突发气象事件。

   在工业应用中，压力数据还用于封闭空间的通风和压力补偿控制。

4. 降雨量

   它采用压电陶瓷动能降雨检测原理。

   当雨滴撞击传感表面时，压电元件将动能转换为电信号，根据信号的幅度和频率计算降雨强度和累积降雨量。

   优势：

   - 灵敏度高，能够识别从小雨到大雨的各种雨况；

   - 无机械翻斗结构，免维护；

   - 能抵抗冻裂和灰尘积聚造成的故障。

   降雨监测对洪水预警、灌溉控制和排水系统优化具有直接意义。

5. 太阳辐射

   太阳辐射传感模块可以测量 0 至 1500 W/m² 的光强度，误差小于 10%。

   在智慧农业、太阳能发电厂和建筑节能分析项目中，辐射数据是计算光利用率、蒸散量和能量平衡的关键参数。

 四、详细工作原理

风速和风向部分采用超声波飞行时间差法。

该传感器测量超声波从北向南和南向北、从东向西和从西向东的传播时间差，并通过算法计算风速和风向，而无需依赖温度补偿。

降雨量部分采用压电动能测量法：

当雨滴以恒定的终端速度撞击压电片时，传感器通过冲击力（P = mv）推断单个雨滴的重量和降雨强度。

与传统的翻斗式雨量计相比，它具有响应速度快、无机械磨损、无需清洁等优点。

 五、技术规格概述

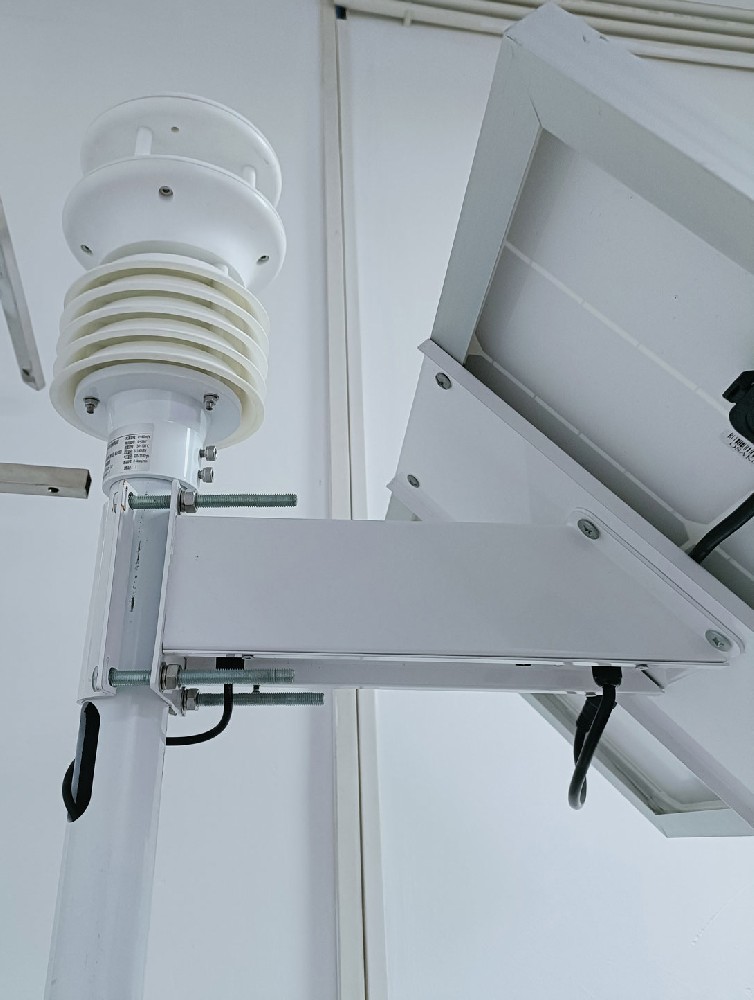

 六、安装说明

为确保测量精度和长期可靠性，安装过程中请遵循以下要点：

1. 避免干扰源：远离强干扰设备，例如无线电发射机、雷达、发动机等；

2. 安装位置：放置在开阔、无遮挡的区域，避开建筑物、树木或其他可能产生湍流的障碍物；

3. 防震措施：远离机械振动源，并确保安装管稳定；

4. 方向校准：安装时使用标准指南针将传感器的北方指示器与真正的地理北方对齐；

5. 安装管要求：管顶距螺孔 7.5 毫米，用 M5 螺钉固定；

6. 电缆处理：电缆应采取应力消除措施，连接牢固，屏蔽线应按规定接地；

7. 持续供电：保持稳定的电源输入，避免断电或瞬态电压波动；

8. 定期检查：防止外部杂物堵塞测量端口。

正确的安装不仅影响风速和风向测量的准确性，而且还能确保整体数据的一致性和可靠性。

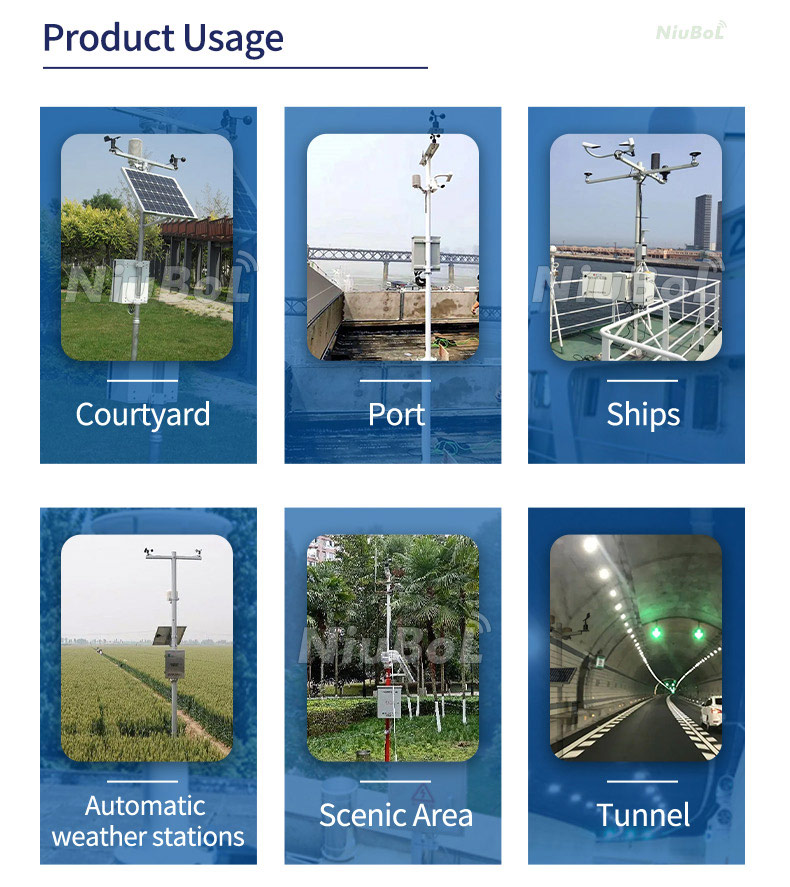

 七、应用场景及效果

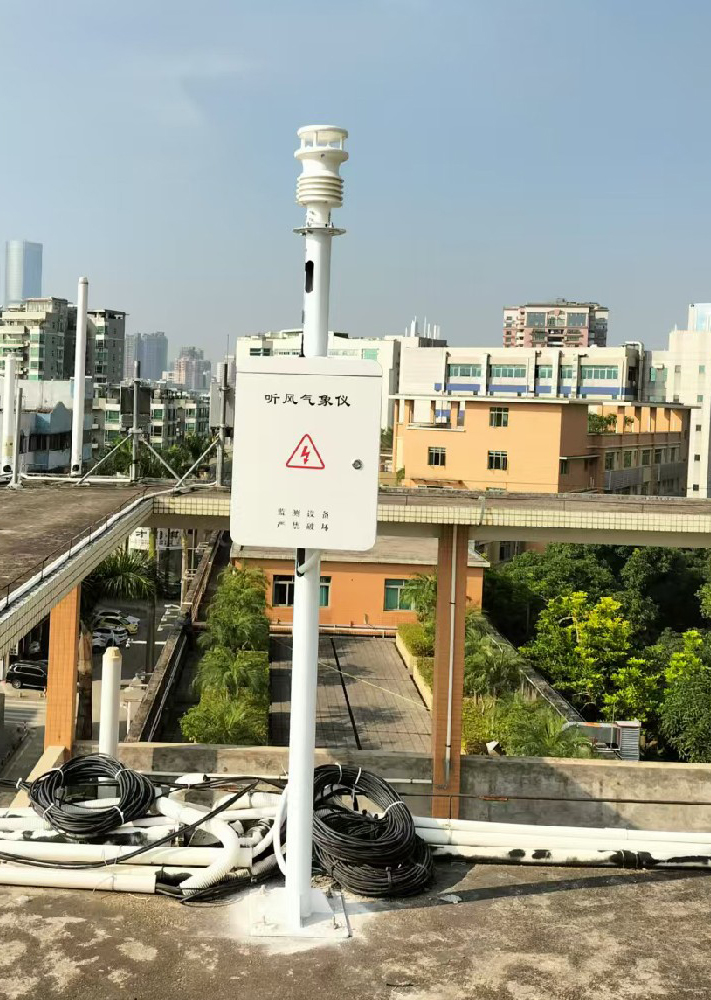

Niubol 7合1传感器已成功应用于多个项目中：

- 智能工厂环境监测：实时捕捉风向、湿度和降雨变化，为通风和安全管理提供依据；

-农业气象站：与灌溉系统集成，实现智能灌溉和蒸散控制；

- 太阳能发电厂：基于辐射和温度数据的发电效率动态优化；

- 城市空气监测站：与 PM2.5 和 PM10 模块配合使用，以进行更精细的环境数据收集。

通过这些实际应用，该装置在精度高、稳定性好、维护成本低等方面表现出显著优势，使其成为多领域气象监测的理想选择。

 第八章 总结

Niubol 7合1超声波多参数气象传感器将七项核心气象要素集成于一体，采用超声波和数字检测技术。它具有结构紧凑、免维护、标准化通信和易于安装等特点。

它不仅提高了气象监测的效率和数据质量，还为工业自动化、智慧农业和环境治理提供了可靠的数据支持。未来，NiuBoL将继续深入研究智能传感和物联网技术，使气象数据更加精准、实时、有价值。
