高频毫米波雷达液位计：精确水文监测

成熟的精准水文监测：NiuBoL高频毫米波雷达液位计

在现代水利工程和智慧城市建设中，实时、精准的水位数据是防洪减灾、水资源调度、环境监测等的核心。 NiuBoL依托成熟的毫米波射频技术，推出工作频率为76-81GHz的新一代FMCW（调频连续波）雷达液位计。该传感器以其非接触式测量、高精度和极强的环境适应性，正在成为工业级水文监测的可选解决方案。

核心技术分析：为何选择80GHz高频雷达？

与传统26GHz雷达或超声波传感器相比，NiuBoL雷达液位计具有显着的技术飞跃：

• 更窄的光束角：该产品的天线波束角仅为6°，能量更集中。这意味着当侧装在桥梁、狭窄航道或近岸安装时，可以有效避免侧壁干扰，仅锁定水面信号。

• 更高的测量分辨率：基于76-81GHz宽带调频技术，雷达具有更大的扫描带宽，能够识别细微的水位变化，测量精度高达±1mm。

• 极小的盲区：自主研发的CMOS毫米波射频芯片，盲区控制在10cm以内。即使在高水位时水位接近传感器满量程时，仍能保持稳定的输出。

雷达液位计产品的优良特点

自研CMOS芯片和精益架构

NiuBoL雷达液位计内置自主研发的CMOS毫米波射频芯片。这种高度集成的射频架构实现了更高的信噪比。即使在复杂的水面波动（如风浪、雨滴扰动）下，也能准确提取回波数据，保证数据的真实性和有效性。

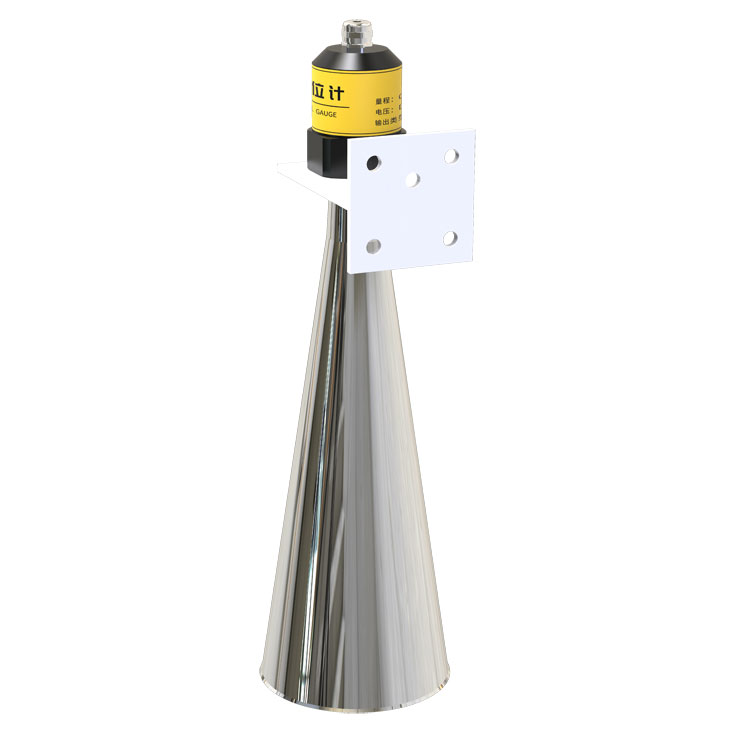

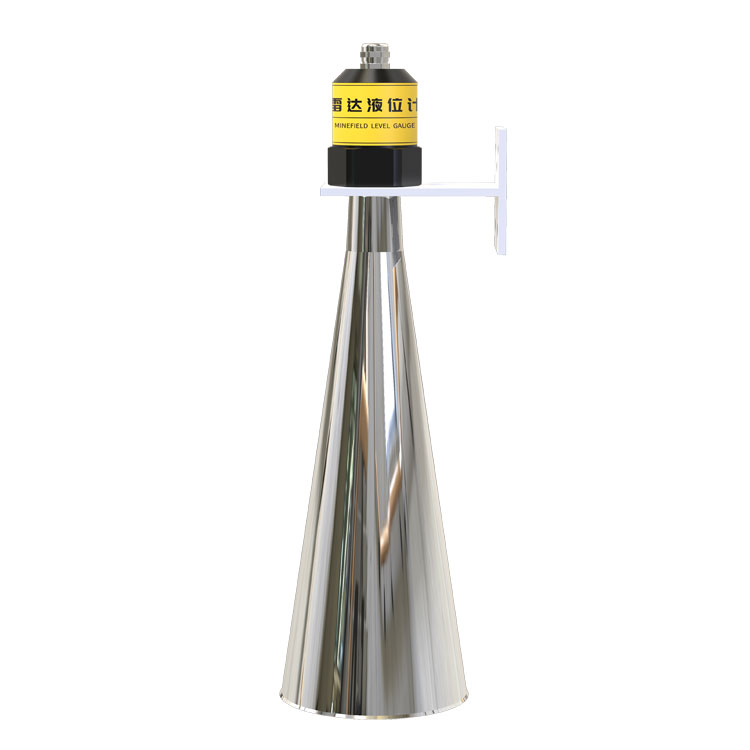

一体化镜头设计

产品外观采用精巧的一体化透镜结构，不仅缩小了体积（方便安装在杆上、横担、桥下），而且提高了防护能力。这种设计可以有效防止冷凝水和灰尘沉积对横梁的影响，降低长期维护成本。

极低功耗，可长期运行

针对目前大部分野外水文站采用太阳能发电的情况，NiuBoL专门优化了电路设计。其较大功耗仅为0.2W，配合宽电压DC10-30V电源，大大提高了系统在阴雨天气下的续航能力，延长了设备的整体使用寿命。

雷达液位计技术参数表

雷达液位计广泛应用场景

NiuBoL雷达液位计因其非接触、耐腐蚀、抗干扰等特点，广泛应用于以下领域：

1.河流、湖泊、水库监测
在大江河的远程监测中，雷达液位计不受空气密度、温度或蒸汽的影响。其高达70m的量程可以轻松处理深水库坝前水位监测。即使在洪水期间，非接触式测量也能避免漂浮物体造成的损坏。

2、智慧农田灌溉及渠道控制
在明渠、灌区和主渠道中，水位数据是计算流量的关键。 NiuBoL传感器的6°窄光束非常适合狭窄渠道的侧壁安装，不受杂草或渠道边缘障碍物的影响，协助精确灌溉。

3.城市洪水与地下管网
对于城市立交桥下、隧道入口、沙井等易涝点，设备可采用立杆或横担安装方式。其紧凑的尺寸和IP67防护等级使其能够在潮湿和黑暗的地下空间中工作。

4.山洪预警和地质灾害监测
在偏远山地溪流监测中，由于地形陡峭，雷达液位计支架安装大大简化了施工难度。低功耗可通过4G/5G网络长期连接RTU/网关进行数据上报，为防灾减灾赢得宝贵时间。

雷达液位计安装调试指南

为保证测量结果的准确性，NiuBoL建议安装时遵循以下步骤：

安装前的核心原则

• 垂直度保证：必须保证仪器的光束发射方向与被测水面垂直。任何明显的倾斜都会导致回波信号幅度减小，甚至妨碍传感器正常接收信号。

• 避免干扰源：波束角覆盖范围内（根据安装高度计算锥体半径）内不能有河岸突出物、管道、横梁等障碍物，以免产生虚假回波。

推荐步骤

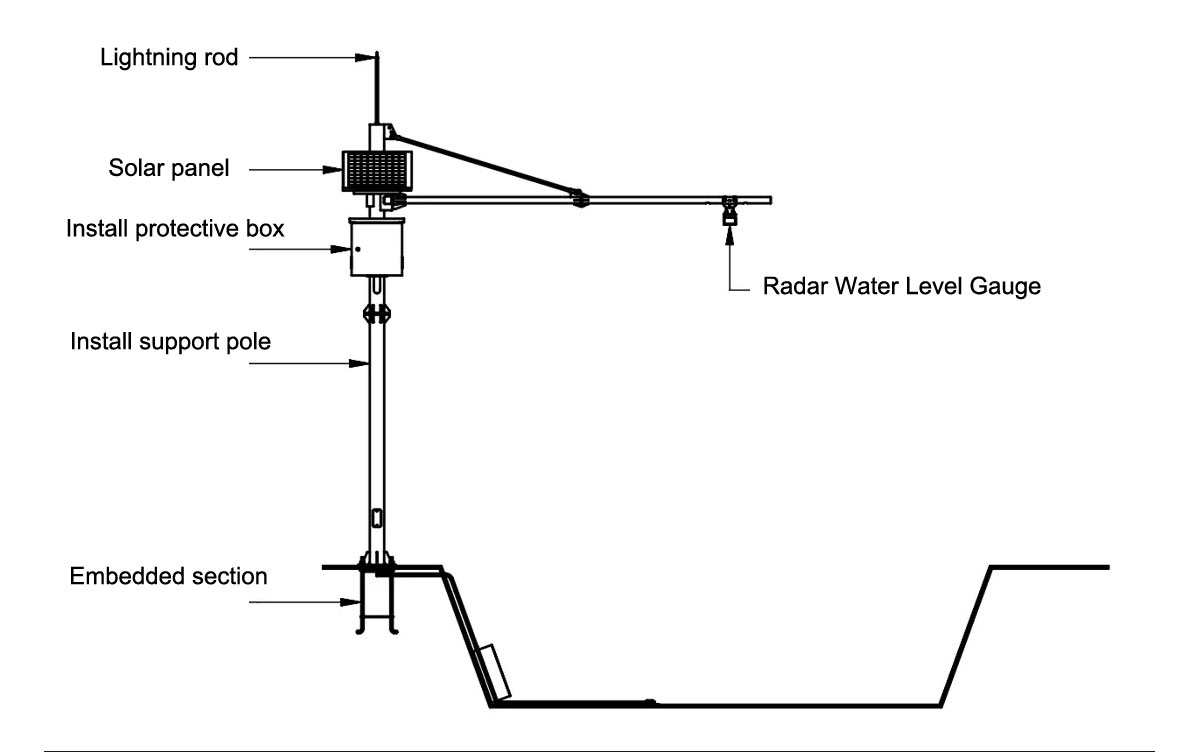

• 支架固定：将传感器安装在NiuBoL标准支架上，确保结构牢固，不会因强风而产生明显摆动。

• 接线方式：按照说明书连接RS485信号线。红色为电源正，黑色为电源负，黄色和蓝色（或绿色）分别为485_A和485_B。

• 数据验证：通过RS485接口读取实时数据，并与手动测量的水位进行比较，以确认零点校准精度。

常问问题

问：大雨时雷达液位计会受到影响吗？
答：基本上不会。 NiuBoL雷达工作在80GHz高频频段，FMCW处理算法具有极强的穿透力，能够滤除雨滴引起的杂散信号，确保水面测量值稳定。

问：产品支持连接现有监控系统吗？
答：是的。产品采用标准RS485输出，支持Modbus RTU协议。可与RTU、PLC、DTU以及市面上各种智慧水务IoT平台无缝连接。

问：为什么6°光束角比24°更好？
答：光束角越窄，能量越集中。在复杂的安装环境下（如桥墩旁或狭窄的通道），6°横梁可以有效避免墙壁的干扰，使安装位置选择更加灵活。

问：设备需要定期清洁镜头吗？
答：NiuBoL采用一体化透镜设计，具有一定的自清洁能力。除非在灰尘极其严重的环境或含有大量油分的水雾中，一般不需要经常维护。

问：产品量程可以达到70m，近距离测量会有误差吗？
答：不需要。我们的CMOS芯片支持动态增益调整，在0.1m到70m范围内保持±1mm的高精度，盲区仅10cm。

概括

NiuBoL 76-81GHz雷达液位计是水文测量领域的重要工具。它不仅克服了超声波易受环境干扰和潜水液位计易沉积泥沙、腐蚀的缺点，而且通过高频毫米波技术将测量精度推至毫米级。

无论您是建设智慧灌区、开发城市防洪系统，还是对深水库水位进行实时监测，NiuBoL都可以为您提供高可靠性、低维护成本的专业水位监测解决方案。选择NiuBoL，就意味着选择了精度和稳定性。
