多深度土壤湿度传感器安装指南

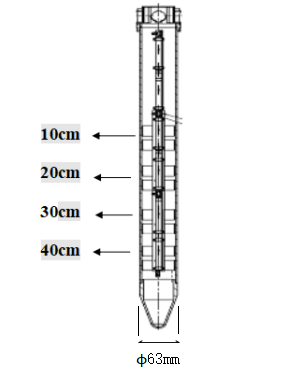

多深度土壤水分传感器采用FDR原理，根据监测仪发射的电磁波在不同介电系数物质中的频率变化来测量各土层湿度，同时采用高精度数字温度传感器测量各土层温度。默认同时测量10cm、20cm、30cm、40cm土层温湿度，适合对有代表性土壤进行长期不间断监测；可以通过GPRS无线网络将数据传输到物联网数据平台，实时电脑和手机查看数据，方便快捷，大大满足了各方面的使用需求。

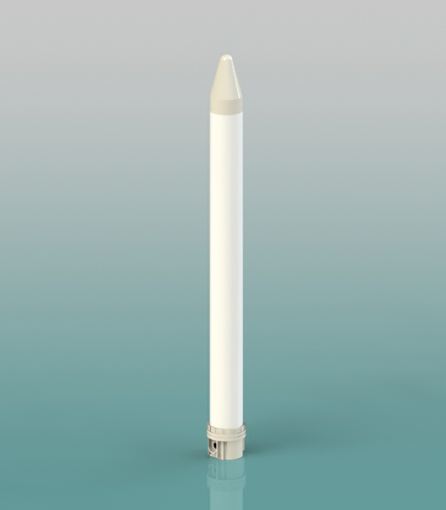

多深度土壤水分传感器具有重量轻、安装简便、使用方便、测量准确等诸多优点，该仪器采用精密传感器和智能芯片，由土壤水分传感器、土壤温度传感器、太阳能供电、传输装置等组成。

多深度土壤湿度传感器安装地点选择

墒情监测站（点）应能代表该地区主要作物和典型土壤，所采集的指标能反映当地的实际情况。

墒情监测站（点）的部署应根据当地的土壤类型、种植结构和地形条件综合确定。因此，原则上应选择本区域种植作物和土壤类型代表面积最大的代表地块。在土壤和地形条件变化较大的地区，还应考虑地形地貌条件和信息传输的信号要求，尽可能选择地势平坦的代表地块。

监测设施需设置在代表地块的一侧，减少对耕作的影响；传感器需设置在耕作区域的土层中，周边应设置相应的地面标志或简易防护围栏，防止耕作过程中碰撞损坏，但不宜设置围墙或实体围栏，避免将埋设仪器所在地块与周围地块隔离，失去代表性。

选择在GSM/GPRS等信号强，能够正常、准确地发送数据短信的地块建站。

墒情监测站的选择和建设应重点关注雨养旱作农业区，避免在水稻灌区建站。

站址应尽可能远离树林、高层建筑、道路（铁路）、河流、水库、大渠道，以避免信号遮挡和水源的影响。

多深度土壤湿度传感器安装方法及注意事项

1、工具准备

注浆土钻（或铲）、泥浆搅拌容器、泥铲、活动扳手等；

2、设备检查

（1）包装检查：有无破损；

（2）设备及附件是否齐全；

（3）设备（一体化水分仪、太阳能电池板、支架）外观是否有破损；

（4）设备通电检查。

3、设备清单

4、安装前准备

（1）一体化水分仪安装前请对内置锂电池进行5~6小时的充电，以保证设备运行电源；

（2）地块位置选择；

（3）设备、工具齐全；

（4）设备正常性检查；

（5）确保Pad或手机处于互联网状态，以便进行现场数据查询；

（6）安装前请仔细阅读产品使用说明书；

5、安装注意事项

（1）钻孔应垂直向下；

（2）孔的深度应在安装深度的基础上增加5cm，以保证安装底部有足够的空间容纳压缩空气；

（3）钻孔适当深度；

（4）严禁用重物撞击水分仪；

（5）确保水分传感器开关按钮处于打开状态，仪器工作正常；

多深度土壤湿度传感器安装步骤

注浆：注浆的目的是为了让安装好的多深度土壤湿度传感器与土壤更加紧密的结合，没有任何缝隙，从而保证测量数据更加准确。由于注浆的含水量比土壤实际含水量要高，所以需要等注浆基本凝固后一到两天的时间，自动测量数据才可以使用。

1.用土钻钻孔，双手握住手柄，顺时针旋转并向下施力；

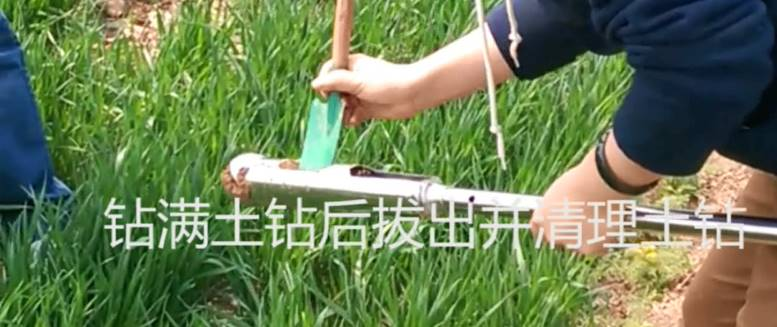

2、钻满孔后拉出并清理土钻，重复此过程直至达到深度；

3. 将换能器放入已钻好的孔内，放入和取出时应平稳，若不平稳，请再次使用地钻对不平稳处进行扩孔；

4、准备好泥浆，泥浆不宜太稀也不宜太稠，将泥浆倒入洞里，大约倒入洞的一半即可。

5、将传感器插入孔内，左右旋转传感器，使泥浆均匀分布在传感器周围；如果传感器在向下插入过程中，有阻尼，说明泥浆中有空气，此时应缓慢上下移动传感器并顺时针和逆时针旋转，以排出空气。

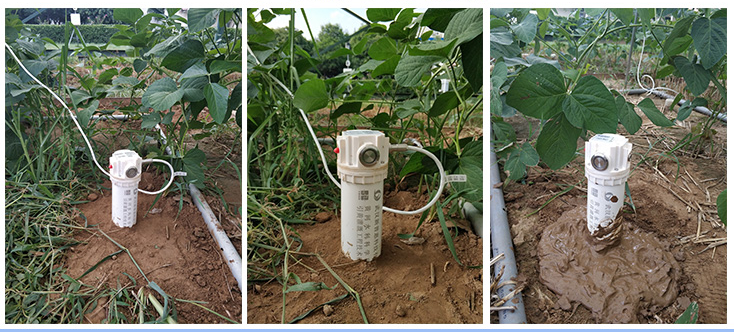

当传感器安装到适当深度（地面与传感器0cm点在一个水平面上），安装孔周围不会积存溢出的泥浆时，安装完成；

6.将太阳能电池板倾斜45°左右角对准南面安装，这样它最大限度的接受阳光，支架安装完成后，将太阳能电池板上的防水插头连接线与水分仪上的功率数据接口连接好。
