RS485传感器数据传输至服务器/云平台

 RS485 传感器到服务器/云平台数据传输详解

在工业自动化与物联网 (IoT) 领域，RS485 传感器因其长距离传输能力、强大的抗电磁干扰能力和多节点连接能力而备受青睐。本文将详细介绍如何将 RS485 传感器 (由 DC12V 供电) 与数据采集器 (同样由 DC12V 供电) 组合，以高效、安全地使用各种通信方式 (例如 3G/4G/5G、以太网和 WiFi) 将数据传输到服务器或云平台，并使用 MQTT、HTTP、TCP/IP、UDP 和 JOSE 等协议进行远程监控和分析。

 什么是RS485传感器？

RS485传感器是采用RS485通信协议的设备，广泛应用于工业环境中测量各种物理量，如温度、压力、力等。其优点包括远距离多点通信能力，以及高抗电磁干扰能力，适合复杂、分散的工业现场。

 什么是数据收集器？

数据采集器或网关是现场传感器和远程服务器之间的桥梁。现代数据采集器不仅支持传统的有线连接（例如 RS485），还集成了 3G/4G/5G、以太网和 WiFi 等无线通信模块，以确保数据传输的灵活性和可靠性。

 通信协议解释

- MQTT（消息队列遥测传输）：一种轻量级的发布/订阅消息协议，特别适合低带宽、高延迟或不可靠的网络环境，是物联网应用的首选。

- HTTP/HTTPS： Web数据传输的标准协议，适用于需要与Web服务直接交互的场景。

- TCP/IP：互联网的基础协议，提供端到端的数据传输，同时确保可靠性和有序性。

- UDP（用户数据报协议）：与TCP相比，UDP更轻量，牺牲了可靠性来换取更快的传输速度，适合实时数据传输。

- JOSE（JSON对象签名和加密）：主要用于安全认证和加密，也可以在与需要数据签名和加密的云平台交互时确保数据的完整性和安全性。

本文详细介绍了如何通过各种通信方式和协议将RS485传感器与数据采集器连接起来，以便高效、安全地将数据传输到服务器或云平台，涵盖硬件准备、系统架构、数据采集和处理、数据传输和协议选择、数据接收和处理以及故障排除和维护。

 一、硬件准备与连接

 1.1 RS485传感器：

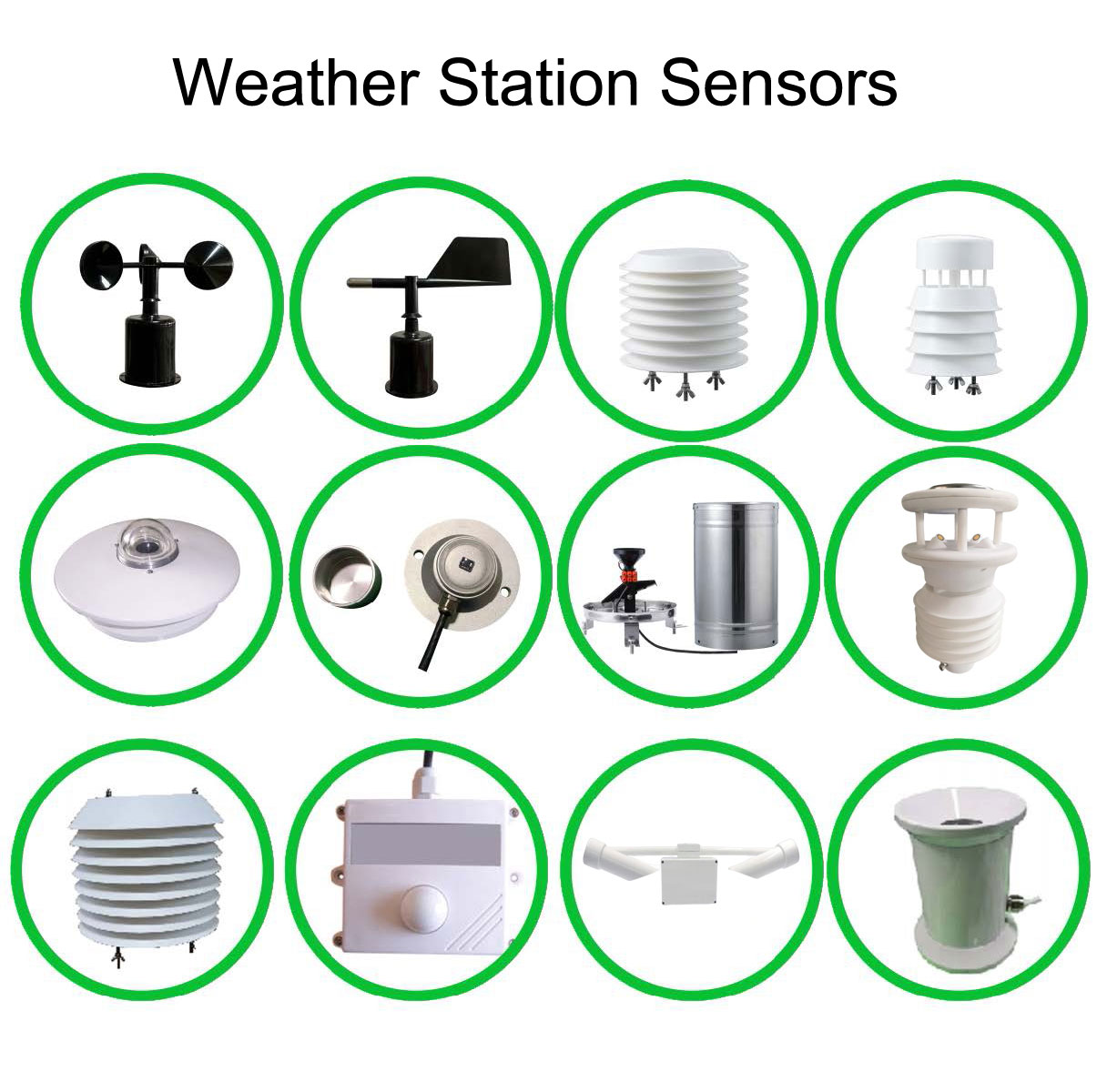

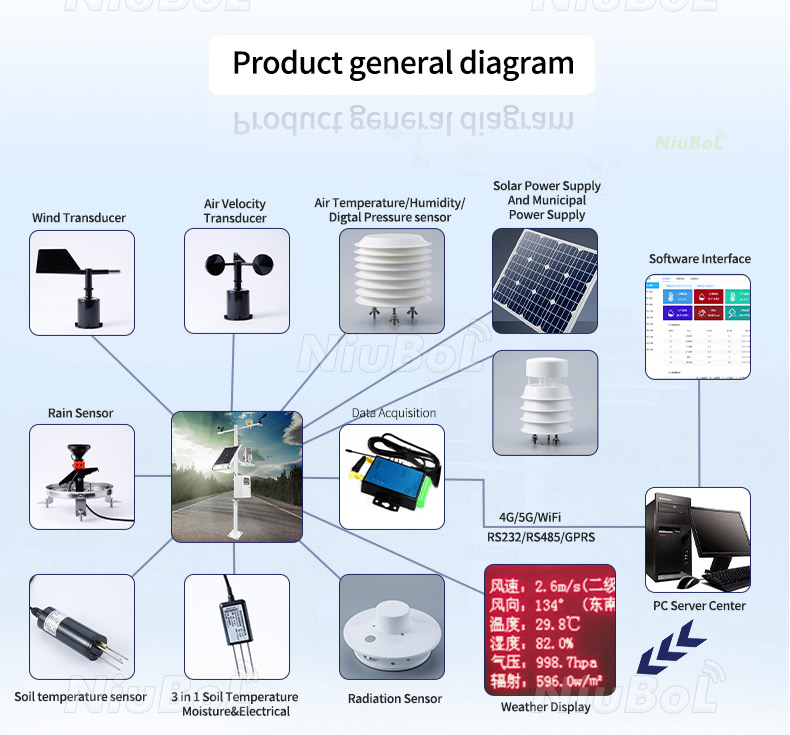

- 根据应用需求选择支持RS485通信协议的传感器（例如温度传感器、湿度传感器、土壤湿度传感器、太阳辐射传感器、光传感器）。

- 配备合适的电源适配器，提供DC12V电源。

- 通过RS485接口将传感器连接到数据采集器。

 1.2数据收集器或网关：

- 选择支持必要通信协议（MQTT、HTTP、TCP/IP、UDP 等）的数据收集器或网关。

- 确保数据采集器或网关具有稳定的网络连接（有线以太网、Wi-Fi、3G/4G/5G），以便根据现场环境选择合适的通信方式。

- 数据采集器还必须支持RS485接口来读取传感器数据和选择的通信协议。

 1.3 电源：

- 为传感器和数据采集器提供稳定的 DC12V 电源，可以使用单独的电源适配器，也可以从数据采集器获取电源（如果支持）。

 1.4 连接线：

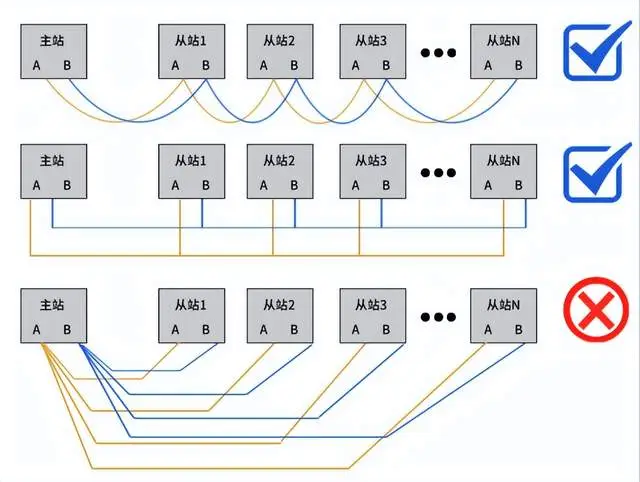

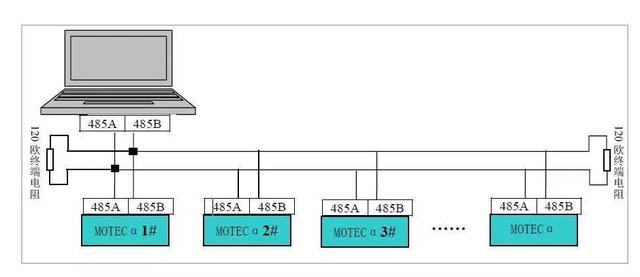

- 使用RS485连接线将传感器连接到数据采集器的RS485接口，确保极性正确（A线接A端子，B线接B端子）。

 1.5 服务器或云平台：

- 选择能够接收和处理传感器数据的可靠服务器或云平台。

- 所选的服务器或云平台应支持 MQTT、HTTP、TCP/IP、UDP 和 JOSE 格式，并采取适当的安全措施来保护数据隐私。

 二、系统架构及连接

 2.1 电源系统：

- 为 RS485 传感器和数据收集器提供 DC12V 电源。如果数据收集器支持为传感器供电，请考虑从其获取电力以尽量减少电源线数量。

- 确保电源稳定，避免电压波动造成损坏。

 2.2 物理连接：

- 使用RS485电缆将传感器连接到数据采集器的RS485接口，确保极性正确。

- 根据选择的通信方式将数据采集器连接到适当的通信网络（3G/4G模块、以太网端口、WiFi天线）。

 三、数据收集与处理

 3.1 传感器数据读取：

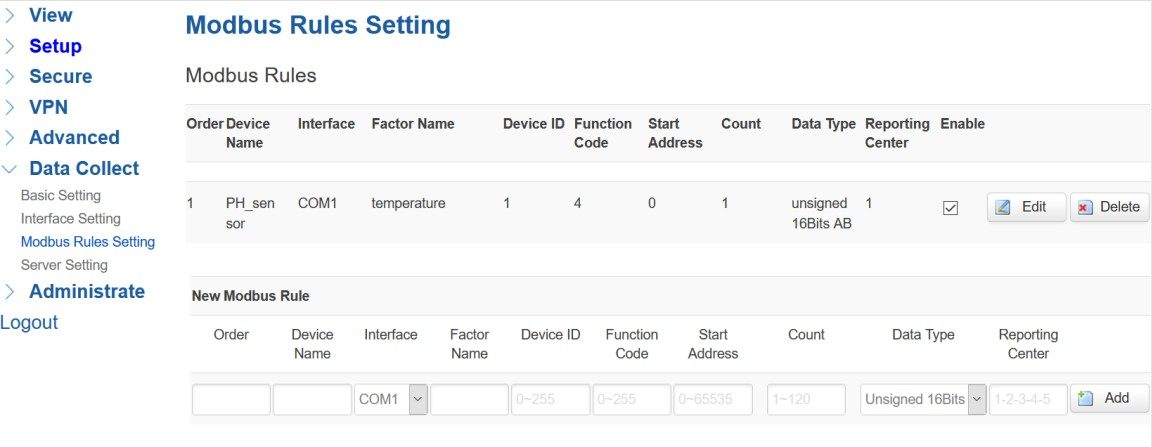

- 根据传感器的数据表，使用Modbus通信协议配置数据采集器。

- 数据采集器通过RS485接口发送查询命令，并接收传感器的响应数据。

- 数据采集器的内置软件或固件负责解析传感器数据并将其转换为合适的格式（例如JSON、XML）。

 3.2 数据预处理：

- 在传输之前，数据收集者可能需要对数据进行预处理，包括数据验证、格式转换、数据压缩等。

- 预处理后的数据将被打包成数据包，准备通过所选的通信协议进行传输。

 四、数据传输及协议选择

 4.1 通讯方式选择：

- 根据现场环境和数据传输需求，选择合适的通信方式，如有线接入时使用以太网，无线覆盖好时使用WiFi，无线连接差时使用3G/4G/5G。

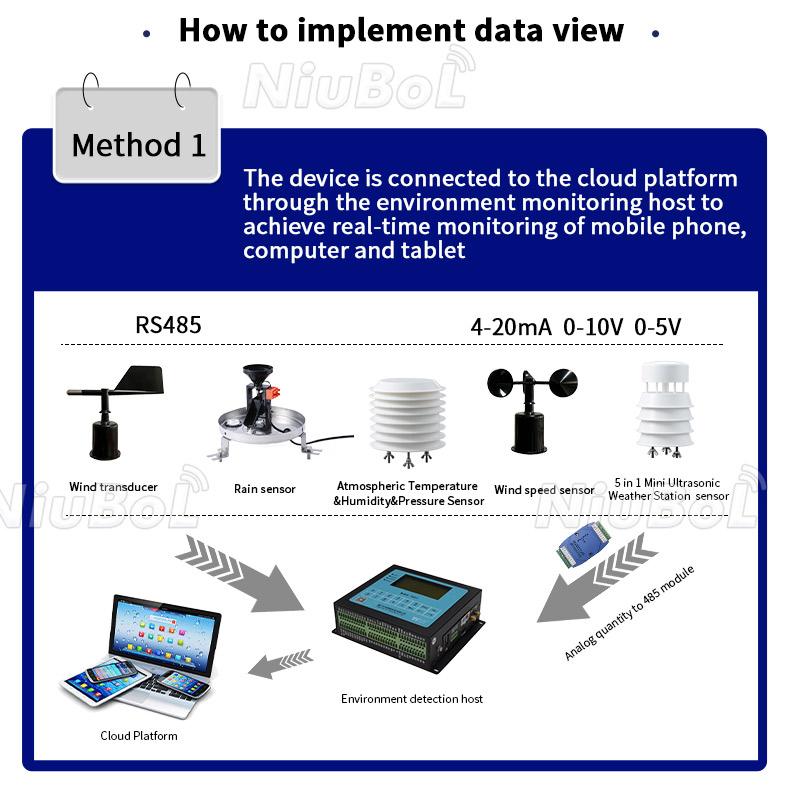

- 对于远程或移动场景，无线技术（例如蓝牙、Zigbee、LoRa）可以将数据传输到中间设备（例如智能手机、LoRaWAN 网关、嵌入式系统），然后将数据上传到服务器或云平台。

 4.2 通讯协议选择：

- 根据服务器或云平台要求选择合适的通信协议。

  - MQTT 适用于低功耗、低带宽的物联网场景。

  - HTTP 适用于对带宽有更高需求的可靠传输。

  - TCP/IP 和 UDP 用于低级网络通信支持。

  - JOSE 用于数据加密和签名以确保安全。

 4.3 通讯协议配置：

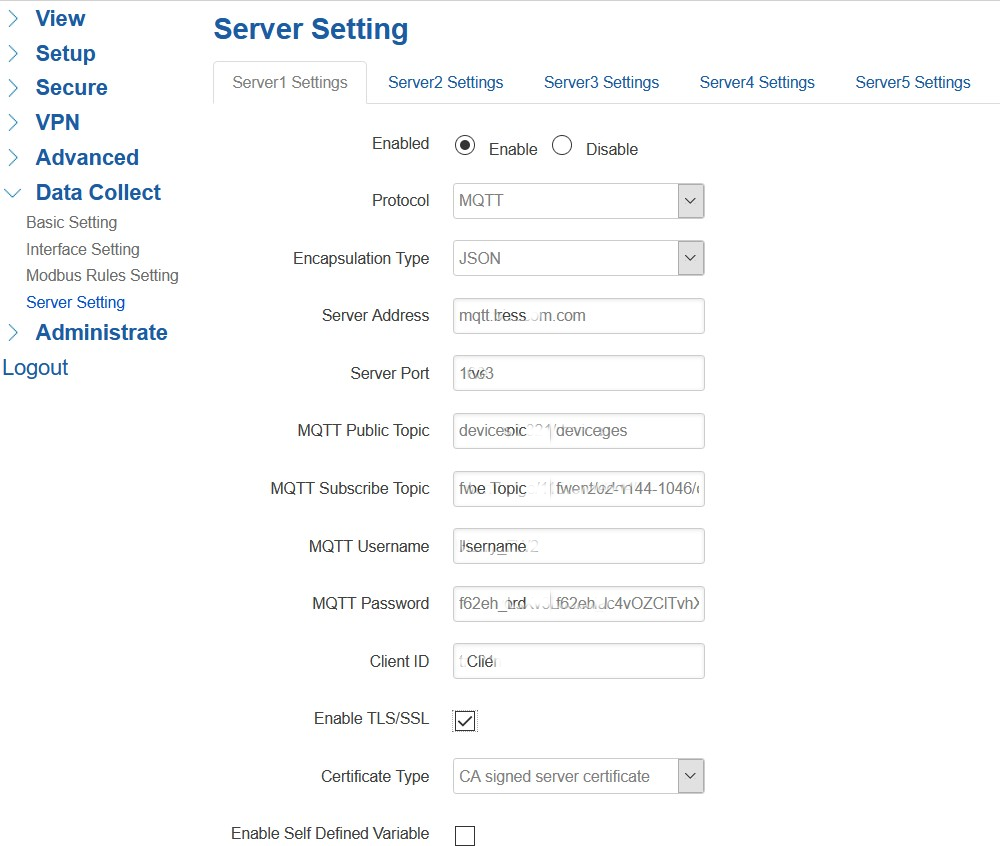

- 根据服务器或云平台需求配置数据采集器的通讯协议参数，包括IP地址、端口号、用户名、密码等，确保数据采集器与服务器/云平台之间的通讯协议一致，确保数据传输的准确性。

 4.4 数据传输：

- 数据采集器根据选择的通信方式和协议，将解析、转换后的数据包传输至服务器或云平台。

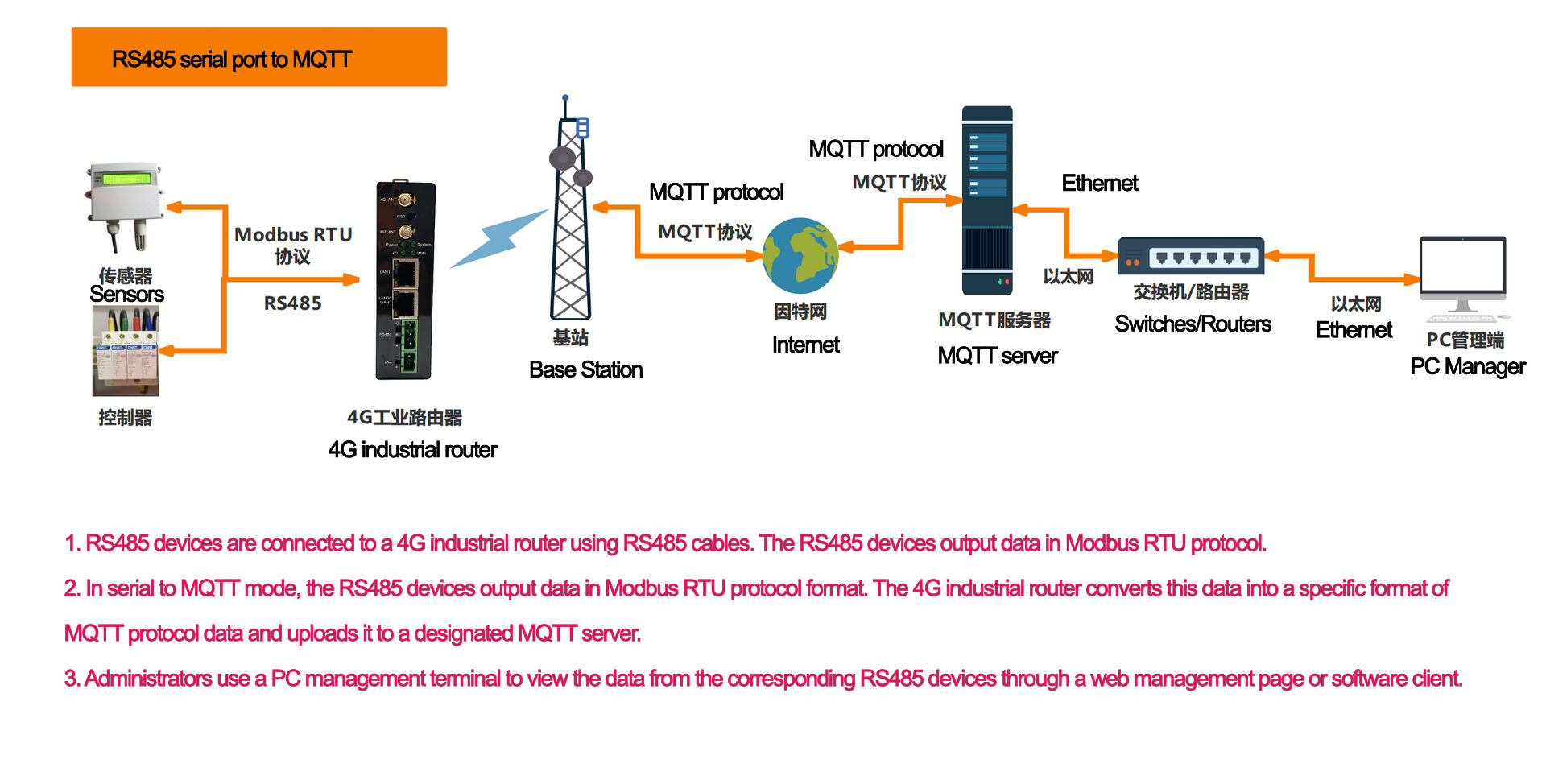

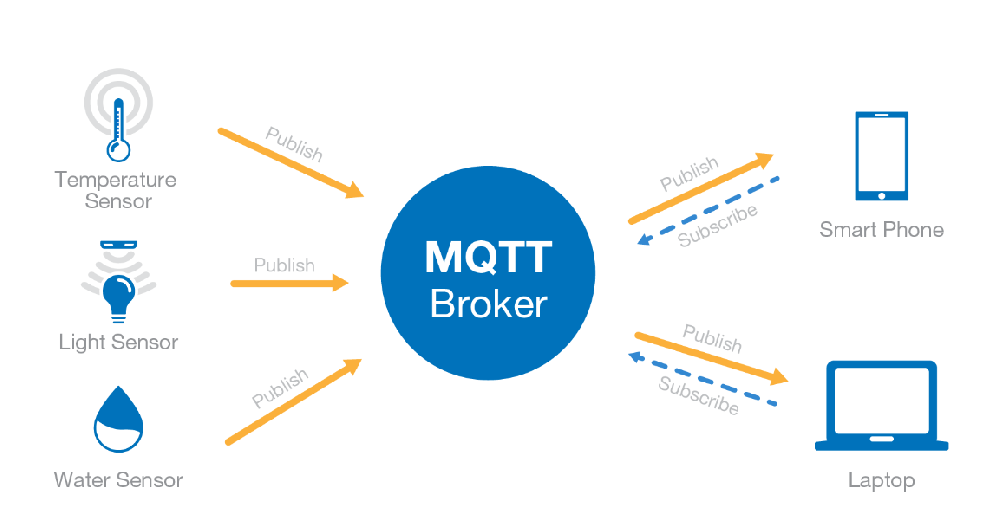

  - 使用 MQTT，数据收集器作为客户端连接到 MQTT 代理并将数据发布到指定主题。

  - 使用HTTP，数据收集器向服务器发送HTTP POST请求，在请求正文中包含数据包。

  - 对于TCP/IP或UDP，数据收集器根据需要与服务器建立连接以发送数据包。

在传输过程中，数据收集器可以对数据进行加密以确保安全性，同时还通过重传机制、错误检测和纠正技术考虑可靠性和稳定性。

 五、数据接收与处理（服务器/云平台端）

  5.1数据接收：

- 服务器或云平台根据选择的通信方式和协议接收来自数据采集器的数据包。

  - 对于 MQTT，服务器订阅相关主题以接收数据。

  - 对于 HTTP，它处理 HTTP POST 请求并解析请求正文中的数据。

  - 对于 TCP/IP 或 UDP，它会监听指定的端口以接收数据包。

服务器/云平台根据预定的格式处理接收到的数据包，这些数据包可能包含来自多个传感器的数据。

 5.2数据存储与分析：

- 服务器或云平台将接收到的数据存储在数据库中，以便进行后续的分析和处理。

- 可以使用数据分析工具来分析存储的数据，以便及时发现异常并采取适当的应对措施。

- 还应考虑数据安全和备份策略，以防止丢失或损坏。

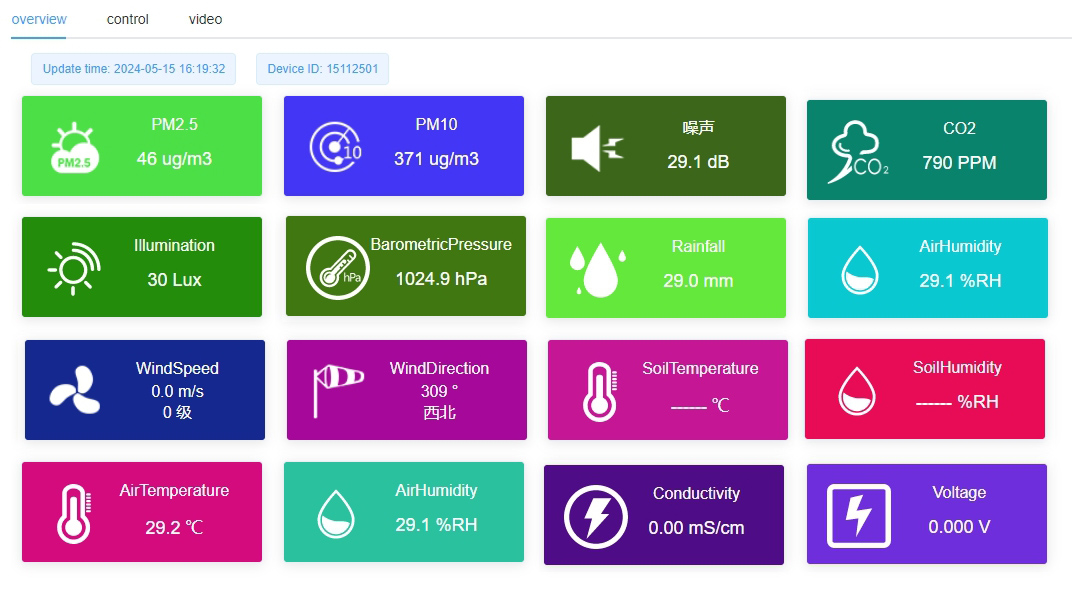

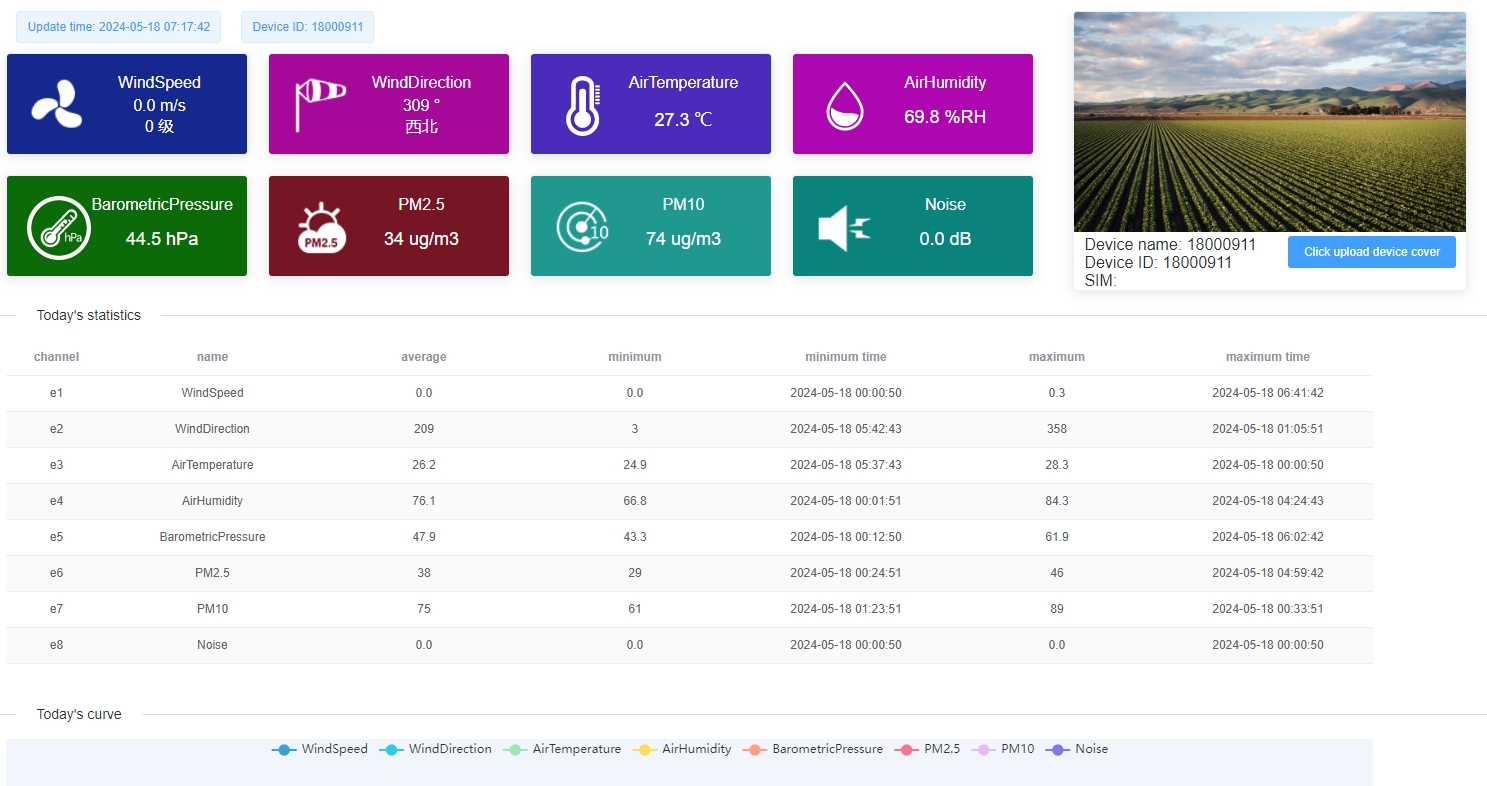

 5.3 数据可视化：

- 服务器或云平台可以对存储的数据进行进一步的分析处理，包括数据清洗、挖掘、统计分析等。可视化工具可以将分析结果以图表、报告等形式呈现，帮助用户更好的理解和利用数据。

 VI. 故障检修与维护

在数据传输过程中，可能会出现各种故障和问题，需要完善的故障排除和维护机制，及时发现和解决问题。这包括检查硬件设备是否正常、通信线路是否畅通、协议一致性、数据格式正确性等。定期对设备进行维护和保养也是确保设备长期稳定运行的关键。

 示例案例

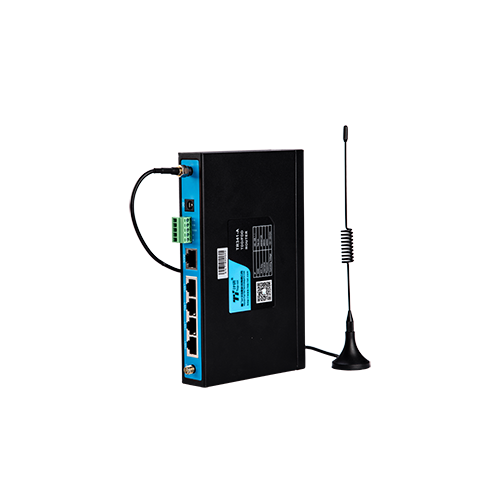

以TR341数据采集器为例，该设备支持RS485接口，集成多种通讯模块和协议，用户可以按照以下步骤进行数据传输：

1.将RS485传感器连接到数据采集器的RS485接口，确保电源连接正确。

2、根据环境选择通讯方式，并配置相应的通讯参数（IP地址、端口号、用户名、密码等）。

3、在数据采集器上配置MQTT、HTTP等通讯协议，保证与服务器或云平台正常通讯。

4.启动数据采集器开始读取传感器数据，并通过选择的通信方式和协议将其发送到服务器或云平台。

5、接收、存储、分析服务器或云平台的数据，实现实时监控和远程管理。

通过遵循这些步骤，我们可以有效地将数据从RS485传感器传输到服务器或云平台进行存储、分析和可视化。

综上所述，将传感器数据传输到服务器或云平台涉及多个步骤和组件的协同工作。通过准备硬件、收集和处理数据、配置数据传输和通信协议以及管理数据接收和处理，可以实现可靠的数据传输和有效利用。
