RTU常见问题汇总

RTU常见问题汇总RTU故障排除指南

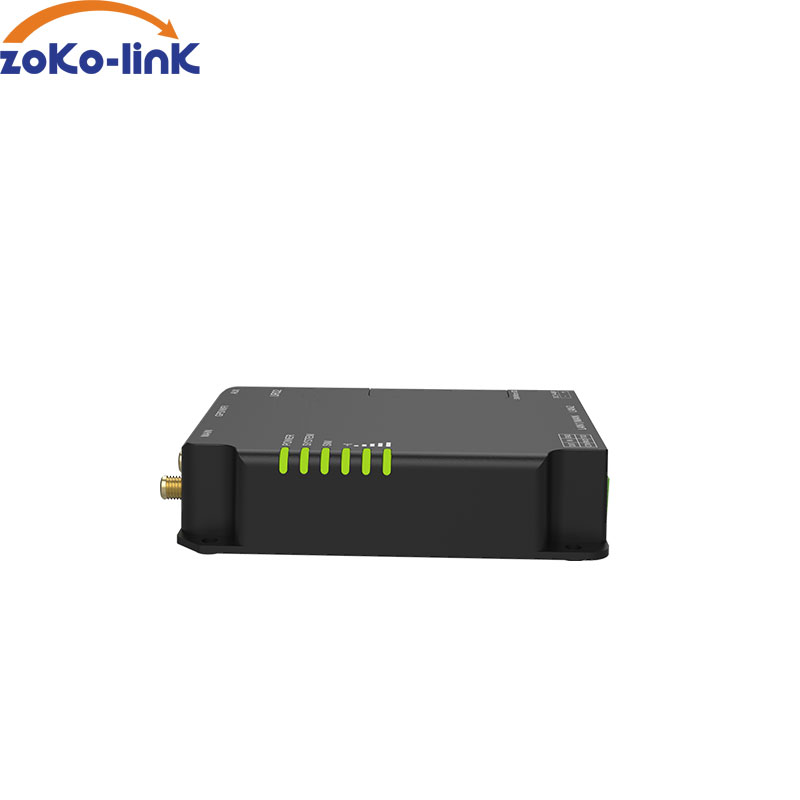

　　4G RTU将传统工业RTU与全网通/4G/3G/5G数据传输功能合二为一，实现采集、计数、控制、存储、报警、传输等综合功能。还兼容全网通/4G/3G/5G IP MODEM的数据传输功能。与单独购买集热器和DTU相比，性价比高，有效节省工程投资。今天我们就来看看RTU的一些常见问题。

　　 1、RTU掉电

　　单电源工作指示灯不亮。检查220V交流输入是否正常。如果正常，请更换电源模块。若无交流输入或电压值异常，请更换主控板至电源模块的连线。

　　两个电源模块工作指示灯均灭。检查电源模块220V交流输入是否正常。如果正常，请更换电源模块。无交流输入或电压值异常。检查从 MCB 到电源模块的接线。存在虚连接或短连接。如果出现这种情况，请立即更换。如果断路器无电压，请通知水电组检查配电柜至RTU的供电情况。

　　 2、RTU控制器故障

　　1、主CPU工作指示灯不亮或有故障码。如果没有自动切换到备用CPU，请立即手动切换到备用CPU。恢复主CPU出厂默认设置，重新下载程序，然后将拨码拨回原来的位置。上电后显示“BA”正常，否则更换新CPU，配置下载程序；

　　2、备用CPU工作指示灯不亮或显示“BA”以外的代码，按上述步骤操作；

 3、CPU的网口工作指示灯不亮。检查网线两端是否插紧。如果插紧，请联系主控室更换BB交换机的其他网口，并在CPU上执行PING命令。PING 有效。更换BB交换机，如果PING不通，则更换CPU。

　　 三、RTU通讯CPU故障

 　　 1、通讯CPU工作指示灯灭，检查接线电源，接线电源正常，更换通讯CPU；

　　2. 通讯CPU 网口工作指示灯不亮。检查网线两端是否插紧。如果插紧，联系主控室更换BB交换机的其他网口，并在通讯CPU上执行PING命令。PING 会起作用。，更换BB交换机，如果PING不通，则更换CPU。

　　四、RTU冗余交换模块故障

　　 冗余通信模块指示灯灭。联系主控室更换冗余交换模块。如果仍不正常，请更换背板。

　　 五。RTU中IO板故障

　　1、检查发现单块IO板工作灯不亮；

　　◆ 若该卡连接的仪表不涉及关井，请联系主控室，将卡插入备用槽位；

　　◆ 如果该卡所连接的仪表涉及关停，则拆除RTU 关停信号线，联系主控室，将卡插入备用槽位，待卡正常后恢复关停信号线；

 　　2、检查时发现所有IO板的工作灯（绿灯），检查通讯CPU是否上电；

 　　◆ 不通电，给通讯CPU上电，如果卡仍不正常，则更换背板；

　　 ◆ 通电，更换后面板；

　　3、与正常工作仪表连接的通道为红色，断开仪表回路，用信号发生器模拟4-20mA电流信号并发送给卡，联系主控室；

　　◆ 上位机数据显示不正常，则通道坏，更换通道；

　　◆ 上位机数据显示正常且与电流值对应，则说明夹子通道至仪表接线端子的电缆断线，应立即更换接线。
