NBL-WQ-ORP-4 在线 ORP 传感器 |工业级ORP电极|高稳定性在线ORP监控

NiuBoL NBL-WQ-ORP在线式ORP传感器采用专利高稳定性ORP电极和双高阻抗差分放大电路设计。专为工业过程控制、环境水质监测和化学反应过程开发，提供长期稳定、高抗干扰的实时ORP测量解决方案，帮助系统集成商和工程承包商实现可靠的氧化还原电位监测。

稳定控制氧化还原电位，确保工业过程安全和水处理效率

在污水处理、化学合成、酸碱中和和工业循环水系统中，ORP值波动往往会导致反应失控、处理效率低下或设备腐蚀风险。 NiuBoL NBL-WQ-ORP在线ORP传感器通过专利参比电极系统和工业级设计，有效解决传统电极寿命短、易漂移、抗干扰能力弱、集成复杂等问题，保证长期高精度运行。

三大核心优势

• 超长寿命和高稳定性：专利ORP电极，参比溶液在1Bar压力下缓慢渗出。正渗流持续时间超过 20 个月，显着延长电极寿命。

• 抗干扰能力强、响应速度快：双高阻抗差分放大器，T90响应时间<30s，抗干扰能力强，输出稳定。

• 与工业协议轻松集成：原生支持RS-485（Modbus RTU）和4-20mA输出，轻松接入PLC、DCS、SCADA和IoT系统。

NBL-WQ-ORP 在线 ORP 传感器概述

NiuBoL NBL-WQ-ORP在线式ORP传感器是NiuBoL针对工业现场开发的通用型氧化还原电位监测装置。采用铂电极测量原理，适用于环境水质、酸碱盐溶液及各种化学反应过程的在线监测。

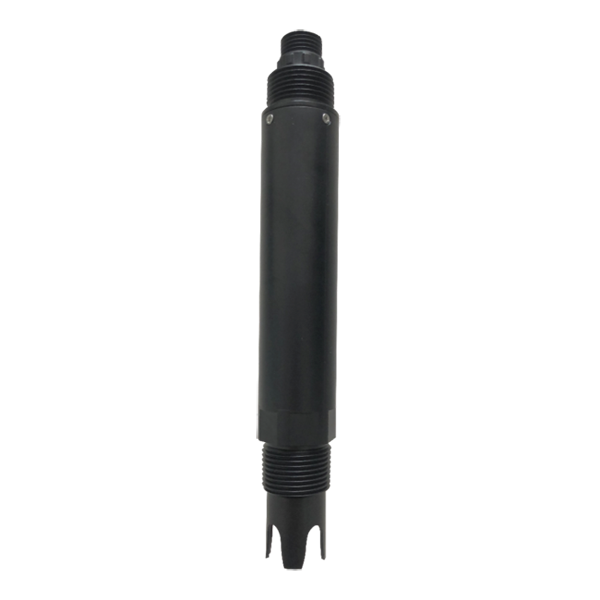

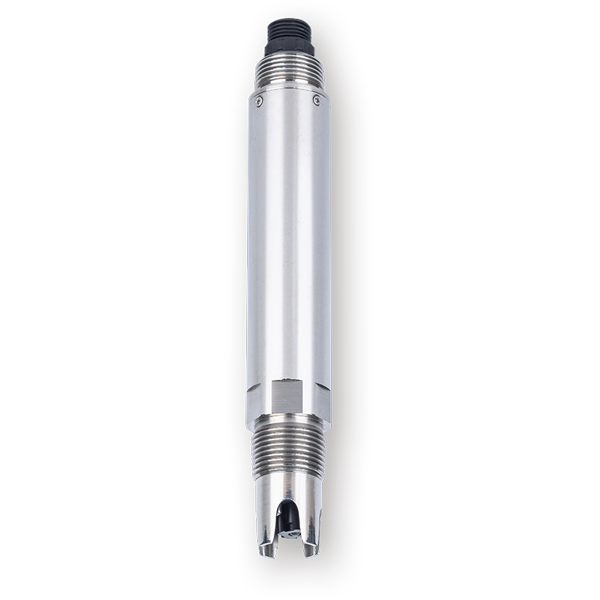

该产品提供NBL-WQ-ORP-4A（POM+ABS）和NBL-WQ-ORP-4S（POM+316L）两种材质版本，满足不同腐蚀环境要求。 IP68的高防护等级结合3/4 NPT管螺纹安装方式，使其既适合潜水安装，也适合管道/储罐一体化。内置高稳定性电路设计，确保ORP在复杂的工业环境下提供可靠、持续的数据支持。

NBL-WQ-ORP 在线 ORP 传感器主要优势

1. 专利电极系统
采用专利ORP电极。内部参比溶液在至少 100KPa 压力下通过微孔盐桥极其缓慢地渗出。正渗流时间超过20 个月，大大提高参比系统稳定性，使电极寿命远长于普通工业电极。

2、电路抗干扰设计
内置双路高阻抗差分放大器，有效抑制工业现场电磁干扰。信号传输稳定，响应速度快（T90＜30s），特别适用于有变频器或强电磁环境的工业场合。

3. 坚固的保护和材料的选择
IP68防护等级允许长期浸没。两种外壳材质可选：4A型采用POM+ABS（经济实用）； 4S型采用POM+316L不锈钢（适用于腐蚀性较高的介质）。 M16-5芯防水连接器确保可靠的电气连接。

4、安装集成方便
3/4 NPT 标准管螺纹，方便安装。开放的Modbus RTU协议可以让系统集成商快速连接各种控制平台，显着缩短项目实施周期。

5. 维护方便
支持单点校准，操作简单。提供详细的标准溶液配制方法和电极维护指南，降低现场操作难度。

NBL-WQ-ORP-4 在线 ORP 传感器技术规格

应用领域

• 污水处理及环境监测：实时监测曝气池、厌氧池和出水的ORP值，优化生化处理工艺。

• 化工制药过程控制：用于氧化还原反应过程监控，保证反应条件稳定，提高产品收率和安全性。

• 工业循环冷却水系统：监测冷却水的氧化还原电位，防止腐蚀和结垢，指导化学剂量控制。

• 电镀及表面处理：精确控制电镀液ORP值，确保电镀质量稳定。

• 酸碱中和及废液处理：作为氧化还原指示参数，辅助自动加药系统进行精确控制。

接线&安装

安装注意事项：传感器不得倒置或水平安装。安装时应至少倾斜15°以上，以保证参比液正常渗漏。

电气连接（5芯屏蔽电缆）：

• 红线→电源正极(12～24VDC)

• 黑线 → 接地 (GND)

• 蓝线 → 485A

• 白线 → 485B

• 黄线→电流输出（可选4-20mA）

常问问题

问：NBL-WQ-ORP系列有多少个型号？有什么区别？

分为4A（POM+ABS）和4S（POM+316L）。 4S型不锈钢材质更适合高腐蚀性介质。

问：传感器支持哪些输出方式？

支持RS-485（Modbus RTU协议）和4-20mA电流输出，方便接入不同的控制系统。

问：ORP电极的使用寿命有多长？

采用专利参考系统，正渗漏持续时间超过20 个月。实际使用寿命远长于普通工业电极，具体取决于介质条件。

问：如何进行现场校准？

采用单点校准方法。将传感器置于86mV、256mV或-40mV标准溶液中，稳定后通过上位机或控制器进行标定。

问：安装角度有哪些要求？

安装角度必须大于 15°。不得倒置或水平安装，以确保参比溶液正常工作。

问：电极日常如何保养？

测量后用蒸馏水冲洗并干燥。不用时浸泡在3mol/L氯化钾溶液中。避免长期放置在蒸馏水或蛋白质溶液中。

问：可以在海水或高盐度环境中使用吗？

IP68防护支持长期浸泡。对于海水等高盐度环境，建议使用4S型，并加强连接器防水。

问：产品的保修期是多少？

自销售之日起保修一年。因使用不当或人为损坏造成的故障不在保修范围内。

概括

NiuBoL NBL-WQ-ORP-4在线ORP传感器以其专利的稳定电极、强抗干扰电路和工业级防护设计，为各种水处理、化工和环保项目提供了高可靠的ORP监测工具。它不仅可以帮助工程团队准确控制氧化还原过程，还可以有效降低维护成本，提高系统整体运行效率。

需要选型指导、Modbus协议地址表、标准解决方案准备视频或项目参考案例？欢迎联系NiuBoL技术支持团队。我们将为您提供专业、完整的工业水质监测解决方案。
