NBL-WQ-TSA-4在线浊度传感器| RS485 Modbus RTU |高精度流通浊度监测

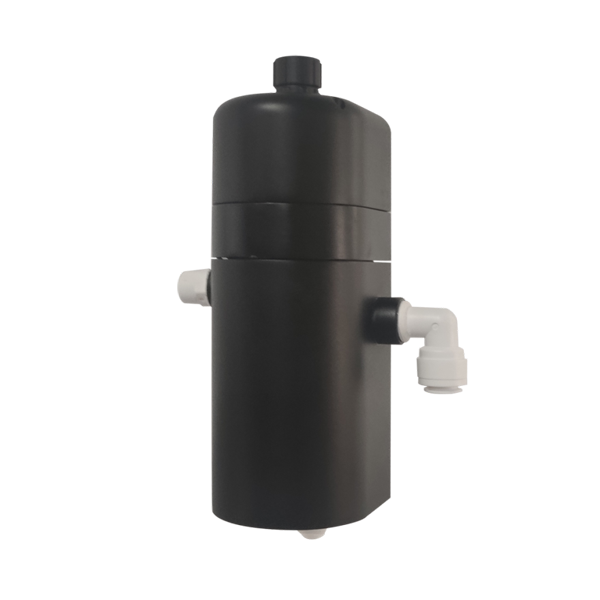

NiuBoL NBL-WQ-TSA-4在线浊度传感器采用90°散射光原理，专为自来水厂、二次供水、管网终端、直饮水和膜处理系统设计，提供高精度、强抗干扰的实时浊度监测解决方案，帮助系统集成商和工程承包商实现稳定可靠的在线水质监测。

NiuBoL NBL-WQ-TSA-4在线浊度传感器采用90°散射光原理，专为自来水厂、二次供水、管网终端、直饮水和膜处理系统设计，提供高精度、强抗干扰的实时浊度监测解决方案，帮助系统集成商和工程承包商实现稳定可靠的在线水质监测。

水质浊度精准控制，保障供水安全和膜系统稳定

在自来水厂出水、二次供水和膜过滤过程中，浊度波动往往会导致水质超标、设备污染或合规风险。 NiuBoL NBL-WQ-TSA-4流通式在线浊度传感器以90°散射光法为核心，结合光纤结构和红外LED光源，实现NTU分辨率0.001的高精度测量，彻底解决传统传感器易受外界光干扰、稳定性差、难以集成等问题。

三大核心优势

• 精度高、抗干扰性强：90°散射光原理+光纤隔离结构，有效抑制外界光线影响，测量稳定可靠。

• 与 Modbus 协议轻松集成：原生支持RS-485、Modbus、RTU，同时提供4-20mA输出，用于快速接入PLC、SCADA和IoT平台。

• 工程级稳定设计：流通池一体化结构，尺寸紧凑，IP65防护等级，结合低流量运行，维护方便，长期运行成本低。

概述

NiuBoL NBL-WQ-TSA-4在线浊度传感器是NiuBoL针对市政供水、二次供水和终端直饮水场景开发的专业流通监测设备。它采用国际主流的90°散射光测量方法，通过测量垂直于入射光的散射光强度来定量水样中悬浮颗粒的浓度。

该产品集成了内置温度传感器、自动温度补偿和线性化算法，输出信号稳定、响应速度快（T90＜90s），特别适合需要长期连续监测、数据可靠性极高的工程项目。无论作为独立的监测点还是集成到大型水IoT系统中，NBL-WQ-TSA-4都能提供值得信赖的性能。

主要优势

1. 光学系统优势

采用90°散射光原理，波长稳定的红外LED光源，结合光纤结构设计，大大提高了抗外界光干扰的能力。即使在复杂的照明安装环境下，也能保持极低的漂移，保证数据的真实性和可靠性。

2、结构及防护设计

传感器与流通池一体成型，外壳采用高性能复合材料，尺寸紧凑，集成度高。 IP65防护等级结合M16-5芯防水连接器，适用于潮湿和轻度腐蚀环境。建议与NiuBoL CVC-100减压流量控制器配合使用，精确控制入口流量（≤300ml/min）和压力（≤0.2MPa），进一步提高测量重复性。

3. 信号输出和集成友好

支持RS-485（Modbus RTU协议）和4-20mA电流输出。双输出模式满足不同控制系统的需求。该协议公开透明，方便系统集成商快速开发和调试，大幅降低工程实施难度和周期。

4、维护方便

测量窗口和流通池易于清洁，无需复杂工具即可完成日常维护。自动温度补偿（Pt1000）有效消除温度变化对测量结果的影响。两点校准方法操作简单，适合现场快速校准。

5. 工程可靠性

全系列产品经过严格的环境适应性测试，在0～50℃工作温度范围内保持优异的性能。存储温度范围-5～65℃，满足大多数市政和工业现场条件。

NBL-WQ-TSA-4在线浊度传感器技术规格

应用领域

NiuBoL NBL-WQ-TSA-4在线浊度传感器广泛适用于以下场景：

• 自来水厂出水监测：实时掌握沉淀、过滤工艺效果，确保出水浊度稳定达标。

• 二次供水、高层建筑末端用水：监测水箱、管网末端水质变化，防止二次污染。

• 直饮水、纯水系统：适用于RO膜、超滤膜等膜处理工艺后的水质监测，保护膜元件，保障终端饮用水安全。

• 泳池循环水处理：持续监测循环水浊度，优化过滤消毒效果，提高水体透明度和使用舒适度。

• 市政管网节点监控及智慧水务工程：作为IoT传感层设备，接入区域水质监管平台。

接线&安装

安装建议：采用壁挂式安装，上端面保持水平。强烈建议与NiuBoL CVC-100减压流量控制器配合使用，以确保入口流量稳定在推荐范围内。排水口应保持自然平直，避免产生弯曲应力。

电气连接（4芯屏蔽电缆）：

• 红线→电源正极(12～24VDC)

• 黑线 → 接地 (GND)

• 蓝线 → 485A

• 白线 → 485B

通电前请仔细检查线序。建议对所有接线点进行防水密封处理，以保证长期运行的可靠性。

常问问题

问：NBL-WQ-TSA-4的测量原理是什么？

采用国际标准90°散射光法，通过检测垂直方向散射光强度计算浊度值，精度高，颜色干扰低。

问：是否支持Modbus协议访问PLC或SCADA系统？

支持标准Modbus、RTU协议，可通过RS-485接口直接连接各种工控系统，同时保留4-20mA输出，实现灵活集成。

问：传感器的安装流量和压力有什么要求？

建议进口流量≤300ml/min，压力≤0.2MPa。稳定的水压和合适的流量是保证测量精度的关键。建议与减压流量控制器一起使用。

问：如何进行现场校准？

支持两点校准（零点+斜率）。校准前，建议清洁测量窗口和流通池。使用零浊度液体和标准溶液。传感器测量端面应浸入液面以下并远离烧杯底部。

问：日常维护频率是多少？

定期检查并清洁测量窗口和流通池内部。根据水质情况，建议每1-3 mon进行一次全面清洗。如果主管当局要求，应按照规定的周期进行校准。

问：可以在海水或高腐蚀性环境中使用吗？

该产品主要针对淡水和市政供水环境而设计。长期暴露于海水或强腐蚀性介质中，需要评估材料兼容性并加强布线防水处理。

问：电缆长度可以定制吗？

标准配置为5米电缆。其他长度可根据项目要求定制。定制前请与我们的技术团队确认。

问：产品的保修期是多少？

自销售之日起提供一年保修服务。这不包括因使用不当、超规格操作或人为损坏而造成的故障。

NiuBoL NBL-WQ-TSA-4在线浊度传感器以专业的光学设计、可靠的电气性能和便捷的工程集成特点，为系统集成商和工程承包商提供值得信赖的浊度监测解决方案。不仅能帮助您精准控制关键水质参数，还能大幅降低系统运维成本，提高整体项目交付质量。

需要技术选型支持、Modbus寄存器地址表或项目应用案例？欢迎随时联系NiuBoL技术团队，我们将为您提供完整的水质监测解决方案。
