在现代工业废水处理、城市污水治理和高标准水质监测项目中，悬浮固体总量（TSS）和污泥浓度是评价生化反应效率、控制沉降和污泥排放、确保出水达标的核心指标。传统的手动取样、离心或烘干称重方法存在时滞，无法满足现代工业自动化控制系统（如PLC）的实时数据反馈要求。
针对系统集成商和工程承包商在复杂工况下面临的信号衰减、传感器缩放和现场电磁干扰等常见痛点，工程级水质传感器节点的设计必须具备高水平的稳定性和系统兼容性。基于散射光测量原理的工业级数字悬浮固体污泥浓度计已成为IoT配水池、一体化污水处理设备和各种工业过程监控系统中的标准集成组件。
在水处理系统集成项目实施过程中，如何保证传感器在含有微生物、高粘度胶体和化学药剂的恶劣介质中长期稳定运行是项目验收的核心考虑因素。在规划数字水质监测系统时，系统集成商通常面临以下工业应用层面的严格要求：
工业废水处理场往往伴随着高浓度的有机物和微生物。传感器光学窗口很容易出现生物膜附着或物理结垢，从而导致测量光路偏差。工程采购必须选择具有高抗污染设计并支持外部或内置清洁逻辑的硬件，以延长免维护周期。
在曝气池硝化反硝化工艺、污泥回流系统和絮凝沉淀加药系统中，污泥浓度的高低直接决定风机能耗、回流泵启停策略和固液分离效率。积分器需要高频、低延迟的真实连续数据来构建闭环控制算法（例如通过 调节来控制加药量）。
大功率逆变器、潜水搅拌机、回水泵等大功率感性负载在运行过程中会产生强烈的电磁脉冲。传统的模拟量（如微弱的毫伏信号）在长距离传输过程中容易产生失真。采用数字发射芯片直接在探头端完成模数转换（A/D转换）并输出标准数字协议是现代系统集成的必然趋势。
在分层分布式工业IoT（IIoT）或数字化工厂架构中，NiuBoL悬浮固体污泥浓度监测系统扮演着端侧“智能传感器节点”的角色。整体物理拓扑可以清晰地分为三层：

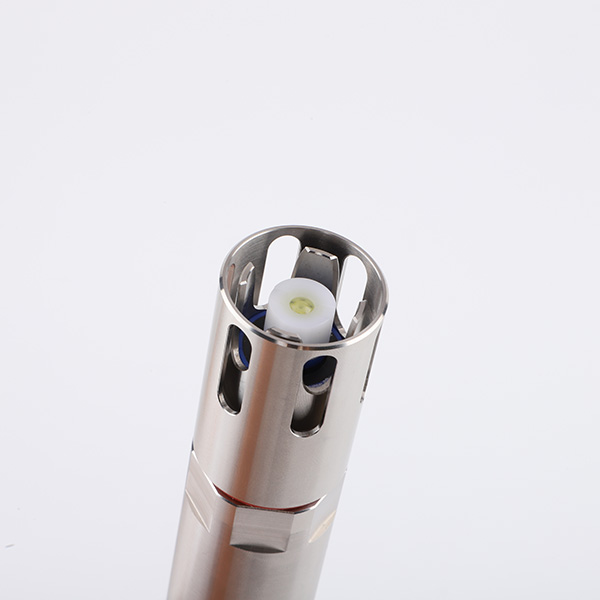

由集成在线悬浮固体传感器（例如 NBL-WQ-TSS）组成，直接浸入工艺罐或管道内。该探头集成了红外光源、光电探测器、信号放大器和Pt1000温度补偿单元，在前端完成物理到数字的转换。
传感器通过多芯双绞屏蔽电缆将数字信号直接传输至现场控制柜内的PLC（如西门子S7-1200/1500）、现场总线控制器、数据采集仪表或IoT网关。在这一级，硬件变送器负责本地数据显示、继电器高/低报警输出和二次信号隔离保护。
通过网关汇总的数据通过工业以太网或有线网络上传至中央SCADA系统、工厂ERP或云端IoT管理平台，生成历史曲线，驱动流程运行报告并参与全厂生命周期能效优化算法。
为了确保传感器能够无缝嵌入全球主流自动化控制网络，硬件层和软件协议层的标准化至关重要。 NiuBoL智能悬浮物传感器完全放弃复杂的专用控制器绑定，采用通用底层通信标准：
485采用差分信号传输。 485接口具有极强的抗共模干扰能力，可在工业现场无需中继器的情况下实现长达1200米的长距离双向异步串行通信。
基于标准 Modbus RTU 协议。传感器作为从站，响应主站（如PLC或总线网关）的轮询命令。系统工程师无需编写复杂的驱动解析代码；只需要配置标准的Modbus从机映射表即可完成通道解析。

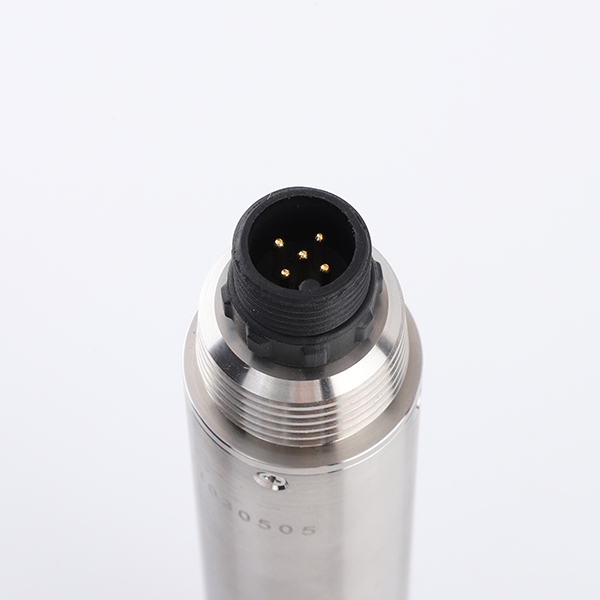

对于工业现场复杂的接地电位差，连接电缆必须采用4芯双绞屏蔽线。该电缆包含电源正极、电源地、485A 和 485B。变送器或采集柜端需单点接地。屏蔽层两端不能同时接地，防止地环电流烧毁通讯芯片。

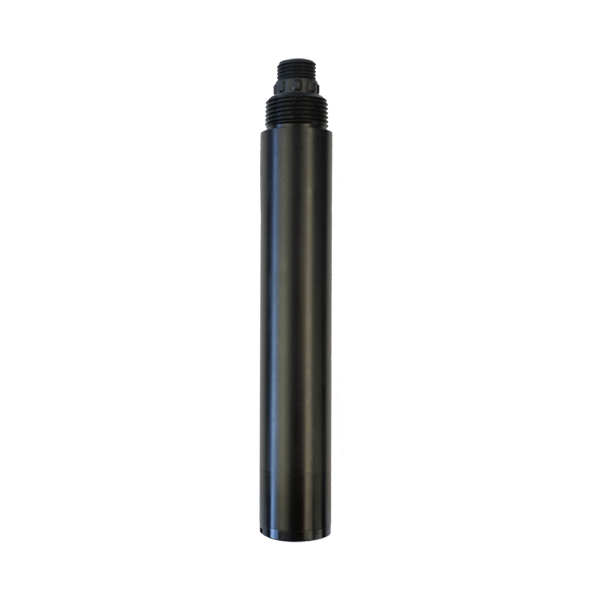

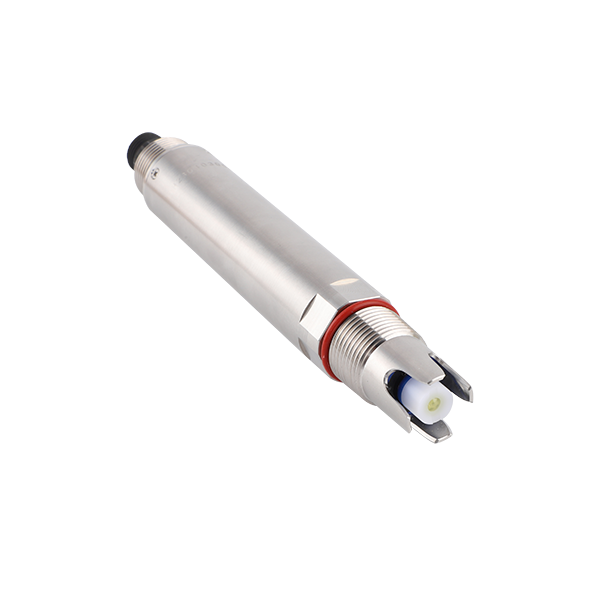

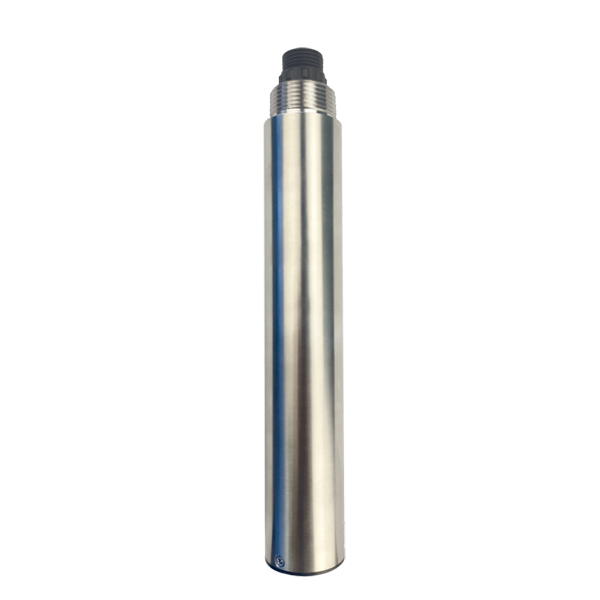

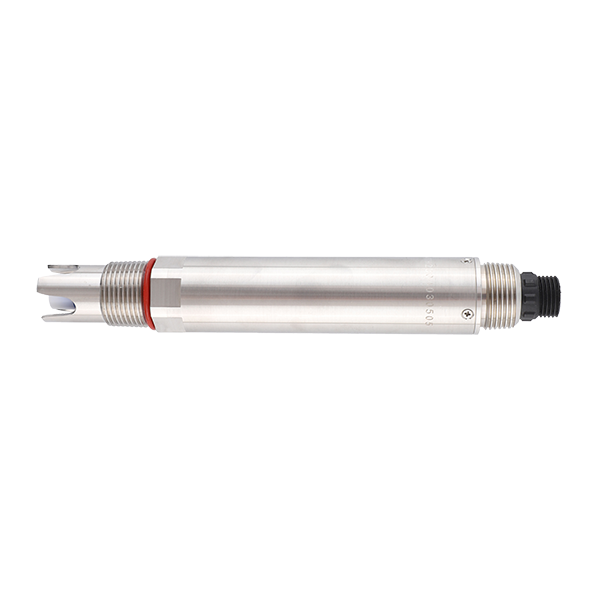

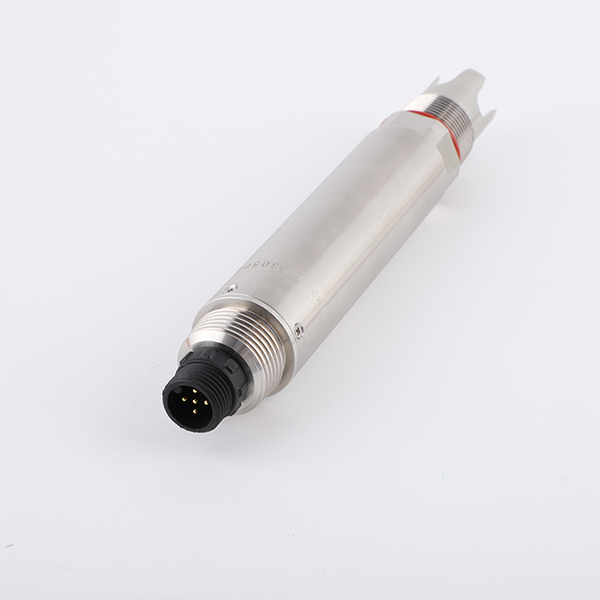

| 参数项 | 技术规格及指标 |
|---|---|
| 产品型号 | NBL-WQ-TSS |
| 测量原理 | 散射光法（光纤红外后向散射原理） |
| 芯材 | POM（聚甲醛）、ABS工程塑料 |
| 标准测量范围 | 0~2000.0 mg/L（高浓度选择支持0~50 g/L） |
| 最终分辨率 | 0.1 mg/L |
| 仪器测量精度 | ±5%读数（取决于污泥均匀度），温度±0.3℃ |
| 响应时间 | < 30 seconds |
| 较低检测限 | 1 mg/L |
| 校准方法 | 两点校准（零点校准和斜率校准） |
| 温度补偿机制 | Pt1000铂电阻自动温度补偿 |
| 数字输出方式 | RS-485（兼容标准Modbus/RTU协议） |
| 额定储存温度 | -5至65℃ |
| 现场操作条件 | 环境温度0～50℃，过程压力 < 0.2 MPa |
| 传感器物理连接器 | 3/4 锥管螺纹 |
| 系统静态功耗 | 0.2W@12V DC |
| DC 电源范围 | 12 to 24V DC（DC稳压电源） |
| 外壳防护等级 | IP68（额定设计支持水下20米以内长期浸没） |
| 工厂标准电缆 | 5米（支持工程项目大长度定制） |
生化处理后的剩余污泥进入脱水机前，在浓缩池中进行重力浓缩。通过在浓缩池上方布置潜水式悬浮固体污泥浓度计，积分器可以连续监测上清液的悬浮固体指标和底部浓缩污泥的固体含量。该数据直接与加药泵（PAM加药系统）联动，根据污泥浓度动态调整絮凝剂配比，防止化学浪费或加药不足导致脱水机滤饼含水率过高。
雨水房和排放口作为工业废水处理系统的最后一环，是环境监管的红线。通过安装高精度散射光在线悬浮物传感器，系统可以连续捕获最终排放废水中的微量悬浮物。该监测节点通常与电动三通阀联锁：一旦因沉淀池污泥翻动等异常导致悬浮物指标激增，系统立即切断排放通道，将不合格水返回均衡池，避免环境处罚风险。
平衡池用于水质、水量的均质化。这里设置浓度计可以实时获取入口固体负荷。系统集成商可以根据这些数据建立前馈控制模型，为后续曝气池微生物负荷计算和污泥排放周期预设提供数字化基础，从而保护整个工艺系统免受高浓度冲击负荷的影响。
在活性污泥处理装置中，保持曝气池内适当的活性微生物量是有机物降解的核心。采用量程扩展至g/L级的污泥浓度计，中央控制系统可以实时掌握生化池内的菌絮密度，从而科学指导排泥泵的运行时间，保持恒定的泥龄和污泥负荷。
为避免选型失误造成工程退货或系统测量失败，集成商在采购前应严格执行以下选型审核流程：
如果监测目标是悬浮物含量极低的清洁地表水、水厂水源水或反渗透采出水，则选择小量程、低检出限型号（如0-200 L或浊度范围）；如果监测目标是曝气池混合液或浓缩池污泥，浓度通常在2000mg/L以上，最高可达几十g/l，则必须明确定制高浓度专用散射光或后向散射光产品（如0-50g/l）。
在容易挂膜、藻类生长或油脂附着的工况（如食品加工废水、造纸废水），必须选择具有自动清洗功能（如空气吹扫、水冲洗或机械刮刀）的探头。否则，光路堵塞将直接导致系统报上限故障。
检查工艺管道或储罐的压力和温度。 NBL-WQ-TSS标准工作压力小于0.2MPa。对于高压管道，应设计旁通流通池进行减压隔离。同时确认POM和ABS外壳材料对现场化学制剂（如强有机溶剂）的耐受性。
安装工程的标准化直接决定了数字系统的在线率和数据真实性。施工过程中，必须严格遵循以下发射机和传感器的物理定位原则：
7. 边界距离约束： 为了防止池壁或底部反射波对散射光路造成几何干扰，传感器探头必须与工艺池侧壁保持大于 5 cm 的间隙，并与池底保持大于 10 cm 的悬挂高度。
7.2 流向共振与采样相关性： 安装位置应选择在液体混合充分、流速稳定、停机时无污泥堆积的工艺段。探头测量面应背对介质主流方向，以减少大颗粒对光学窗口的直接影响。传感器与手动物理采样点的空间距离建议不超过1.5米，以保证在线仪器读数与实验室测试结果的时空代表性。
7.3 气泡防御和脱气集成： 在离心机液体、脱水机滤液或强曝气池中，高密度微气泡会聚集在光学表面，造成严重的光学散射折射干扰，导致数据伪漂移。在这种情况下，严禁直接浸入式安装。集成商必须设计和安装标准脱气装置（脱气罐）或使用旁路重力流通池。
浸入式安装： 采用不锈钢法兰或卡箍，传感器通过专用安装支架和刚性导杆经3/4 NPT螺纹端部垂直悬挂固定在罐内。探头浸入深度必须考虑较低液位波动线，以确保在任何工艺条件下探头完全浸入液面以下。适用于曝气池、沉淀池和明渠。
流通式（管道）安装： 在主工艺压力管道上开孔，焊接一个球阀作为隔离阀。介质通过排水管引入独立的流通池。流通池必须设有进水口、出水口、高位溢流口和底部排水阀。通过调节双向阀，使介质在无压状态下实现重力流动，保证流速恒定，并便于关闭隔离阀后对流槽进行独立的污水冲洗。
问题1： 散射光悬浮物测量原理相对于红外透射法的核心技术优势是什么？
答： 透射法主要依靠光通过介质的衰减率，在中低浓度范围内容易受到水彩的干扰。 NBL-WQ-TSS采用的光纤红外后向散射光原理，通过接收特定角度（如90度或135度）的散射光强度，有效抵消矩阵颜色对光吸收的影响。同时，红外LED光源结合调制解调技术，可以深度抑制环境太阳光、荧光灯等外界杂散光的低频光学干扰。
问题2： Pt1000自动温度补偿对于悬浮固体浓度测量有何数学意义？
答： 虽然悬浮固体的物理存在不随温度变化，但水的折射率、散射粒子的布朗运动强度以及光电传感芯片的量子转换效率都具有显着的温度系数。内置Pt1000铂电阻可实时获取介质温度，传感器内部的微处理器算法对光电转换漂移进行线性校正，从而保证仪器输出的TSS测量值在0~50℃温度范围内的高度一致性。
问： 产品说明书中的较低检出限为1 mg/L。这意味着什么？可以用于反渗透纯水系统监测吗？
答： 最小检测限1mg/L意味着当水中悬浮物总质量低于1mg/L时，传感器的光学散射信号将处于弱噪声范围，无法输出高置信度数据。反渗透产水或超纯水系统中的残留悬浮固体通常远低于这个数量级（通常通过SDI值或低NTU来测量）。因此，这种散射光污泥浓度计不适合超纯水监测。其较好应用定位仍然是工业生产用水、城市污水和各种废水排放监测。
问： 在选择时，潜水式和流通式安装在系统设计成本上有什么区别？
答： 潜水式安装结构简单，只需要刚性固定支架和套件，硬件成本较低，但现场维护（如人工提取、擦拭）需要一定的物理空间。流通式安装需要额外配置流通池、排水管道、截止阀和排水阀组，导致初始管道集成成本较高。但其优点是可以将探头与高压、气泡密集的电力主管道完美隔离，后续维护和校准不需要中断主工艺流程。适用于全封闭管道和精细化在线分析网格。
问： 如果项目现场工艺槽深度达到15米，标准5米电缆无法满足需求，如何定制？
答： NiuBoL传感器支持工程级大长度电缆定制。在采购合同签订阶段，集成商可以根据具体的浸没深度和桥梁敷设距离，定制10米、20米或最长100米的专用双绞屏蔽电缆。
在水质自动化和环保IoT项目中，硬件节点的选择和工程实施直接关系到系统整体的鲁棒性。 NiuBoL智能悬浮物污泥浓度计，依托高稳定的散射光测量架构和标准化的RS-485 Modbus RTU数字接口，为系统集成商提供了分散式且易于扩展的底端解决方案。选择标准化的工业级数字传感硬件是构建长生命周期、高可靠性工业水监测系统的基石。
